Van bướm FAF 3800

Van bướm FAF 3800 là dòng van được thiết kế khác biệt so với các loại model khác với kết cấu lệch tâm kép, kết nối lắp bích và gioăng đệm chữ T làm kín tốt, gần như tuyệt đối 100%. Vậy cụ thể van bướm FAF model 3800 là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

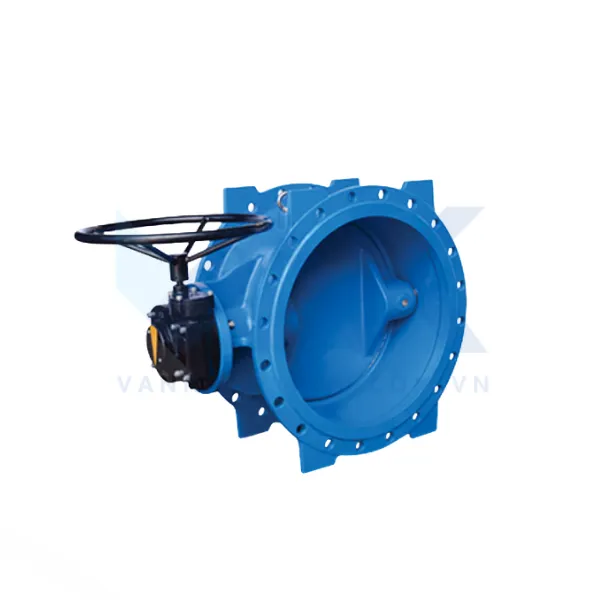

Giới thiệu van bướm FAF 3800

Van bướm FAF model 3800 hay còn gọi là van bướm lệch tâm 2 mặt bích, tiếng Anh là Butterfly Valve Double Eccentric Flanged. Sản phẩm có xuất xứ từ thương hiệu FAF – một trong  những nhà sản xuất van công nghiệp hàng đầu Thổ NhĨ Kỳ. Dòng van cánh bướm này được thiết kế chuyện dụng cho chức năng đóng mở và điều tiết dòng chảy lưu chất thông qua cơ chế điều khiển thủ công bằng tay quay.

Điểm đặc biệt của model 3800 nằm ở kết nối dạng lắp bích chắc chắn kết hợp cơ cấu lệch tâm kép giúp tạo độ kín tốt, chịu được áp lực cao hơn dạng đồng tâm, giảm ma sát khi đóng mở nên kéo dài tuổi thọ gioăng. Ngoài ra, phần gioăng đệm của van còn được thiết kế dạng chữ T và được gắn dọc theo chu vi ngoài của đĩa van mang lại khả năng làm kín gần như tuyệt đối, hạn chế tối đa rò rỉ trong quá trình vận hành.

So với các model khác, van bướm lệch tâm FAF model 3800 cũng là loại van được sản xuất kích cỡ lớn nhất từ DN100 – DN2000 nên đáp ứng các hệ thống có quy mô vừa và lớn. Chất liệu thân gang cầu GJS 500 – GGG50, điều khiển tay quay kèm hộp số trợ lực vận hành nhẹ nhàng, linh hoạt. Hệ thống môi trường lưu chất ứng dụng phổ biến: nước sạch, nước thải, hóa chất, dầu khí…

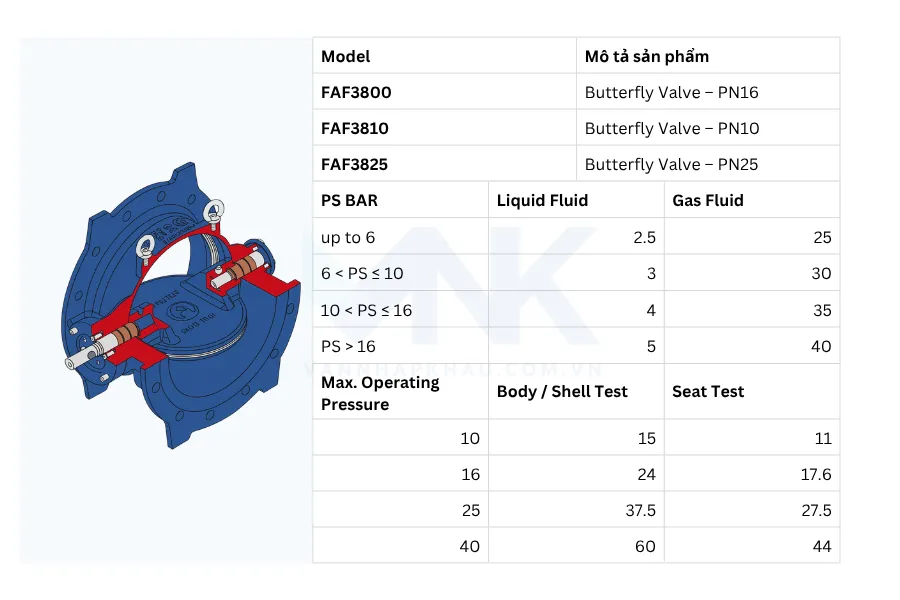

Bảng thông số kỹ thuật

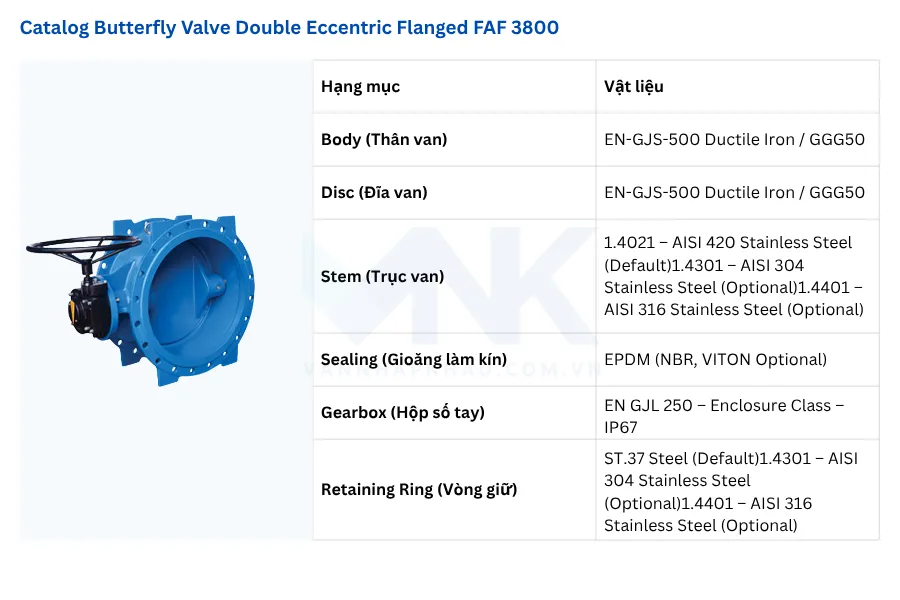

Catalog van bướm lệch tâm FAF model 3800

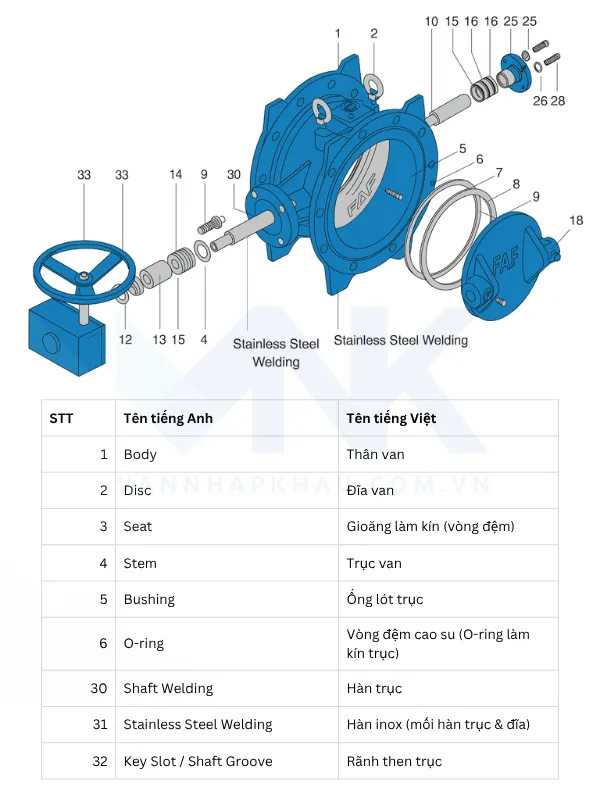

Cấu tạo van bướm FAF 3800

Van bướm lệch tâm kép FAF model 3800 được thiết kế dạng lệch tâm kép, kết nối mặt bích, cụ thể gồm các bộ phận chính dưới đây:

• Thân van

Được chế tạo từ gang cầu GJS 500 – GGG50, bên ngoài sơn Epoxy giúp tăng khả năng chịu áp lực cao và chống va đập tốt. Thân van kết nối với đường ống dạng 2 mặt bích đa tiêu chuẩn, dễ dàng lắp đặt trên nhiều hệ thống đường ống với độ chắc chắn, an toàn, làm kín tốt.

• Trục van

Là bộ phận liên kết, truyền chuyển động từ bộ điều khiển xuống đĩa van và chịu lực momen xoắn trực tiếp khi vận hành. Chất liệu hợp kim cứng giúp đảm bảo độ bền và an toàn trong môi trường khắc nghiệt.

• Đĩa van

Được làm bằng gang GJS 500 phủ Epoxy bền bỉ, chống ăn mòn tốt với nhiệm vụ tiếp xúc trực tiếp dòng chảy và đóng mở, điều tiết lưu chất.

• Gioăng làm kín

Được sản xuất dạng chữ T đặc biệt lắp quanh chu vi ngoài của đĩa van mục đích giúp tăng khả năng làm kín gần như tuyệt đối, hạn chế rò rỉ kể cả ở áp lực cao. Vật liệu sản xuất chủ yếu là cao su EPDM có độ bền cao, đàn hồi tốt.

• Mặt đế làm kín bên trong thân

Là phần bề mặt tiếp xúc với gioăng cao su để ngăn rò rỉ và được tao ra bằng cách hàn lớp lót thép không gỉ vào bên trong thân van và phủ lớp Epoxy bảo vệ chống ăn mòn.

• Bộ điều khiển

Model 3800 được thiết kế dạng điều khiển thủ công bằng tay quay kèm hộp số trợ lực giúp thao tác đóng mở nhẹ nhàng, độ chính xác cao.

Ngoài ra, còn có các bộ phận khác như vòng giữ đệm làm bằng inox, chức năng giữ cố định gioăng làm kín ở vị trí chuẩn xác, tránh xê dịch khi vận hành. Bạc lót trục hỗ trợ trục van xoay, giảm ma sát và tải trọng lên trục.

Tại sao nên sử dụng van bướm FAF model 3800 trong hệ thống?

Van bướm lệch tâm FAF model 3800 là lựa chọn tối ưu cho các hệ thống đường ống dân dụng và công nghiệp có quy mô vừa và lớn nhờ những ưu điểm nổi bật sau:

✅ Cơ cấu lệch tâm kép giúp đĩa van chỉ tiếp xúc với gioăng ở vị trí đóng hoàn toàn, giảm đáng kể ma sát khi vận hành, đảm bảo độ kín tuyệt đối, hạn chế rò rỉ ngay cả điều kiện làm việc áp lực cao.

✅ Sử dụng kết nối 2 mặt bích tiêu chuẩn, giúp lắp đặt vững chắc, chịu rung động tốt và phù hợp với các đường ống có áp suất làm việc lớn.

✅ Thân van bằng gang cầu GJS 500 – GGG50 có độ bền cao, khả năng chịu áp lực, chống ăn mòn tốt và phù hợp với nhiều môi trường lưu chất khác nhau.

✅ Cơ chế vận hành nhẹ nhàng với bộ điều khiển tay quay kèm hộp số trợ lực giúp tiết kiệm sức lực, độ chính xác cao khi điều tiết lưu lượng.

✅ Gioăng làm kín được thiết kế dạng chữ T bằng các loại cao su EPDM, NBR hoặc viton làm kín tốt, độ đàn hồi cao, chống rò rỉ.

✅ Được sản xuất kích cỡ lớn, dải đo rộng từ DN100 – DN2000 phù hợp cho cả các hệ thống đường ống dân dụng, công nghiệp và hạ tầng kỹ thuật quy mô lớn.

✅ Ứng dụng rộng rãi trong hầu hết các hệ thống, lính vực như cấp thoát nước, xử lý nước thải, hóa chất, dầu khí…

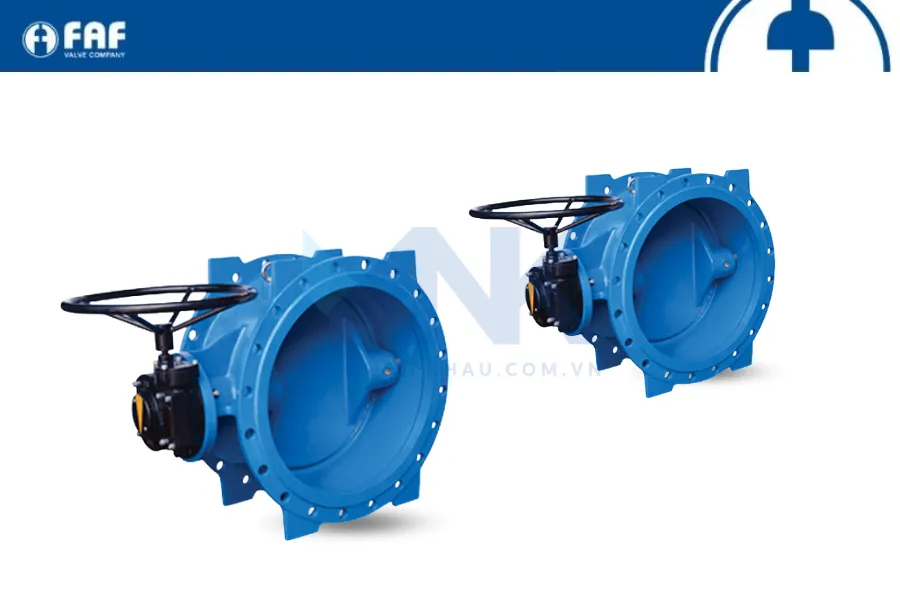

Ứng dụng thực tế của van bướm lệch tâm FAF model 3800

Một số ứng dụng điển hình, thường gặp của van bướm FAF model 3800 trong các hệ thống hiện nay:

• Trong hệ thống cấp thoát nước lắp đặt tại hệ thống phân phối nước đô thị, khu dân cư hoặc khu công nghiệp.
• Sử dụng trong các nhà máy xử lý nước thải sinh hoạt và công nghiệp.
• Trong ngành dầu khí, hóa chất phù hợp cho các đường ống dẫn dầu thô, xăng, dầu DO, FO, hoặc khí gas ở áp lực trung bình và cao.
• Ứng dụng trong các nhà máy nhiệt điện, thủy điện, hoặc hệ thống làm mát tuần hoàn.
• Lắp đặt tại các tuyến ống chính của hệ thống phòng cháy chữa cháy cố định.
• Trong ngành đóng tàu, cảng biển được lắp đặt trong hệ thống cấp thoát nước, làm mát động cơ và xử lý nước ballast.

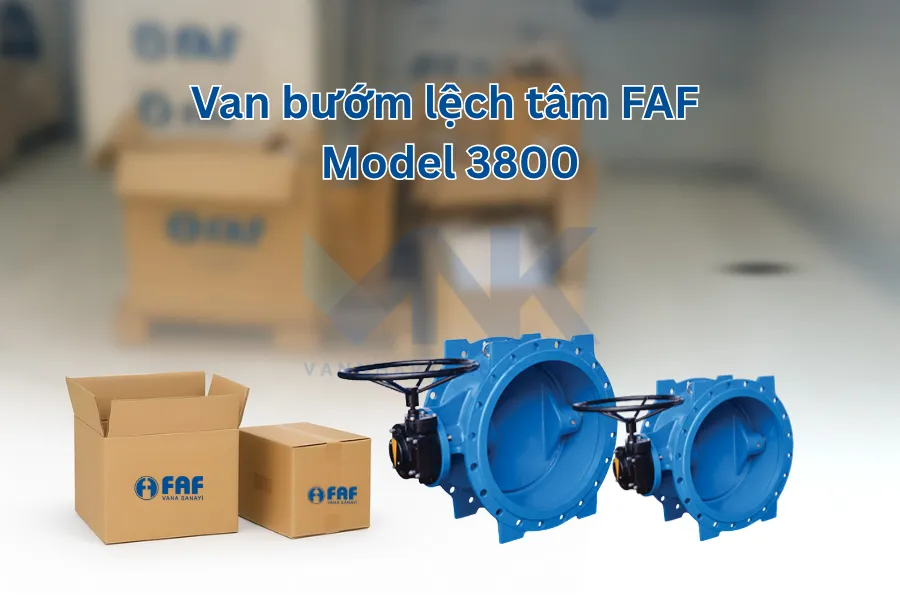

Mua van bướm FAF 3800 chính hãng – Báo giá ưu đãi nhất

Về giá thành sản phẩm van bướm FAF model 3800 tại Van Nhập Khẩu chúng tôi không có mức giá cố định. Vì giá cả phụ thuộc vào nhiều yếu tố như thời điểm nhập hàng, kích cỡ, vật liệu sản xuất, số lượng đặt hàng… Với mỗi yêu cầu cụ thể, Van Nhập Khẩu sẽ cung cấp báo giá chi tiết, minh bạch và cạnh tranh nhất trên thị trường.

Đồng thời, chúng tôi sẵn sàng cam kết khi mua hàng khách hàng sẽ được đảm bảo:

✅ Sản phẩm chính hãng FAF – Thổ Nhĩ Kỳ, đầy đủ chứng chỉ CO, CQ.

✅ Chính sách bảo hành 12 – 24 tháng, hỗ trợ kỹ thuật tận nơi.

✅ Kho hàng luôn sẵn số lượng lớn, đáp ứng nhanh tiến độ dự án.

✅ Giá nhập khẩu trực tiếp, không qua trung gian.

✅ Nhân viên tư vấn chuyên nghiệp, có trình độ chuyên môn cao và làm việc 24/7 để hỗ trợ khách hàng mọi lúc, mọi nơi.

Để nhận báo giá chính xác nhất của sản phẩm , tại thời điểm quan tâm quý khách vui lòng liên hệ trực tiếp qua Hotline để được nhân viên tư vấn, hỗ trợ.
