Động cơ điện tuyến tính là thiết bị có điểm khác biệt với loại ON/OFF thông thường ở kết cấu có thêm bộ tuyến tính và cho phép điều tiết lưu chất theo các góc mở linh hoạt. Vậy cụ thể, động cơ điện tuyến tính là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.
Động cơ điện tuyến tính là gì?

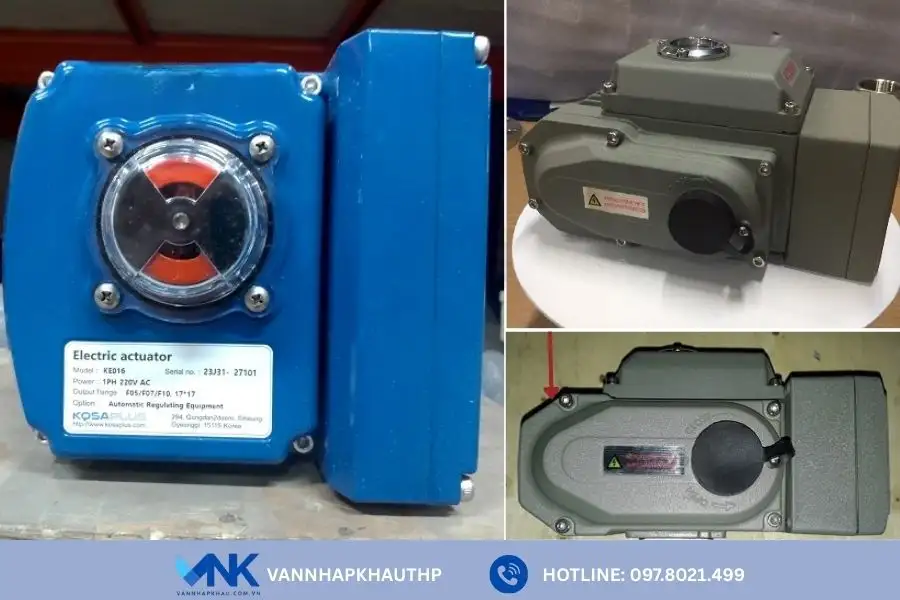

Động cơ điện tuyến tính (Linear Electric Actuator) là thiết bị truyền động tự động sử dụng nguồn điện để điều khiển van, cho phép điều chỉnh lưu lượng dòng chảy chính xác từ 0-90 độ thay vì chỉ đóng/mở đơn thuần. Khi nhận tín hiệu điều khiển analog (4-20mA hoặc 0-10V), hệ thống mạch điện và motor bên trong sẽ chuyển đổi thành chuyển động quay để xoay trục van đến góc độ mong muốn.
Nhờ khả năng tự động hóa hoàn toàn, thiết bị chỉ cần được cấp nguồn và tín hiệu phù hợp là có thể vận hành mà không cần can thiệp thủ công. Đây là giải pháp lý tưởng cho các hệ thống công nghiệp đòi hỏi độ chính xác cao trong việc kiểm soát lưu lượng chất lỏng hoặc khí.
Thông số kỹ thuật
| Model | KE, HTE… |
| Chất liệu | Nhựa hoặc hợp kim nhôm phủ Epoxy |
| Cách thức hoạt động | Tuyến tính |
| Kiểu tuyến tính | 4-20mA hoặc 0 – 10V |
| Tiêu chuẩn chống nước, chống bụi | IP67, IP68 |
| Điện áp sử dụng | 12V, 24V, 220V, 380V |
| Thời gian đóng mở | 3-15 giây |
| Khả năng kết hợp | Kết hợp van bi, van bướm, van cổng, van cầu… |
| Ứng dụng | Hệ thống tự động hóa, quy mô lớn như hóa chất, nước thải, hơi nóng, khí nén… |
| Thương hiệu | Haitima, Kosaplus,… |
| Xuất xứ | Hàn Quốc,Đài Loan,… |
Cấu tạo và nguyên lý hoạt động của bộ điều khiển điện tuyến tính
Cấu tạo
Về cấu tạo động cơ điện tuyến tính, cơ bản tương tự bộ điều khiển điện ON/OFF thông thường, điểm khác biệt duy nhất là có gắn thêm bộ tuyến tính. Cụ thể, gồm các bộ phận chính như sau:
- Thân bộ điện làm từ nhựa hoặc nhôm nguyên khối phủ sơn Epoxy, bảo vệ linh kiện bên trong khỏi môi trường và va đập.
- Bảng mạch điện tiếp nhận và xử lý nguồn điện trước khi truyền đến motor, với sơ đồ đấu nối được dán sẵn trên nắp.
- Motor điện chuyển đổi điện năng thành momen xoắn để điều khiển van theo các góc cài đặt.
- Công tắc giới hạn hành trình tự động ngắt điện khi hoàn tất chu trình đóng/mở, phòng ngừa sự cố chập cháy.
- Công tắc giám sát hiển thị trạng thái OPEN/CLOSE và gửi tín hiệu phản hồi về trung tâm điều khiển.
- Bánh răng truyền cấp bằng kim loại giảm tốc độ motor nhưng tăng lực xoắn truyền động.
- Trục quay làm từ thép hoặc inox chịu lực cao, truyền momen xoắn từ bánh răng xuống trục van.
- Tay quay thủ công gắn bên hông cho phép vận hành van khi mất điện hoặc sự cố, đảm bảo hệ thống không gián đoạn.
- Bộ điều khiển tuyến tính nhận tín hiệu analog (4-20mA hoặc 0-10V), xử lý và điều khiển motor quay chính xác đến góc mở tương ứng để điều tiết lưu lượng liên tục.
Nguyên lý hoạt động
Khi hệ thống bắt đầu làm việc, động cơ điện tuyến tính sẽ được cấp nguồn điện áp, đồng thời nhận tín hiệu điều khiển Analog tương ứng với góc mở theo nhu cầu từ trung tâm điều khiển. Sau đó, bộ điều khiển điện này sẽ tiến hành so sánh giá trị tín hiệu đầu vào với vị trí hiện tại của van thông qua cảm biến phản hồi hành trình.
Nếu vị trí chưa đạt như yêu cầu, motor điện sẽ hoạt động quay và truyền lực tác động qua hệ thống bánh răng chuyển cấp giúp giảm tốc độ quay, tăng momen xoắn và tạo áp lực để điều khiển trục van, đĩa van. Kết quả, đĩa van sẽ di chuyển đến góc mở tương ứng đã được cài đặt từ đầu.
Khi van đạt được góc mở mong muốn, công tắc hành trình sẽ ngắt điện để motor dùng đúng vị trí và đảm bảo an toàn. Đồng thời, công tắc giám sát sẽ gửi thông báo góc mở kèm trạng thái đóng, mở của van về trung tâm điều khiển.

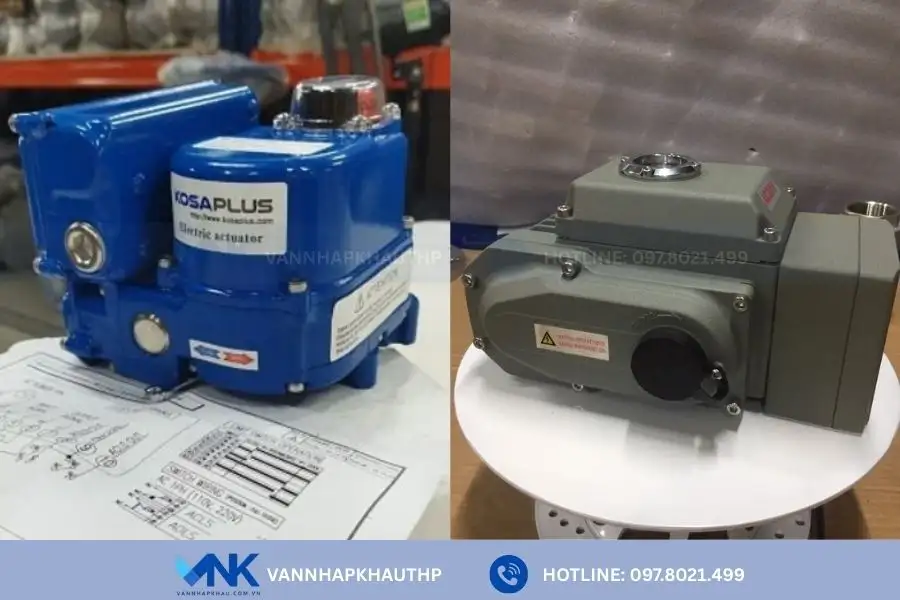

Đặc điểm nổi bật của động cơ điện tuyến tính
✅ Cho phép điều khiển góc mở chính xác và linh hoạt từ 0- 90 độ, đáp ứng tốt các yêu cầu kiểm soát áp suất và lưu lượng trong hệ thống.
✅ Hoạt động hoàn toàn tự động, không cần tác động thủ công trong quá trình vận hành, giúp tiết kiệm đáng kể chi phí nhân công.
✅ Kết cấu chắc chắn, độ bền cao, thân động cơ được đúc bằng nhôm nguyên khối, phủ Epoxy chống ăn mòn, chịu nhiệt độ, áp lực cao, hoạt động ổn định trong môi trường khắc nghiệt.
✅ An toàn khi vận hành nhờ trang bị công tắc giới hạn hành trình và công tắc giám sát trạng thái giúp ngắt nguồn điện, tránh chập cháy điện.
✅ Cấu tạo tiêu chuẩn, dễ dàng lắp đặt lên các loại van bướm, van bi, van cổng, van cầu và tích hợp với các hệ thống điều khiển.
✅ Có chế độ vận hành bằng tay quay khi gặp trường hợp mất điện hoặc sự cố nguồn, giúp hệ thống không bị gián đoạn.
✅ Được ứng dụng rộng rãi trong các hệ thống, môi trường lưu chất như nước, hóa chất, hơi nóng, khí nén…
Động cơ điện tuyến tính được Van Nhập Khẩu phân phối

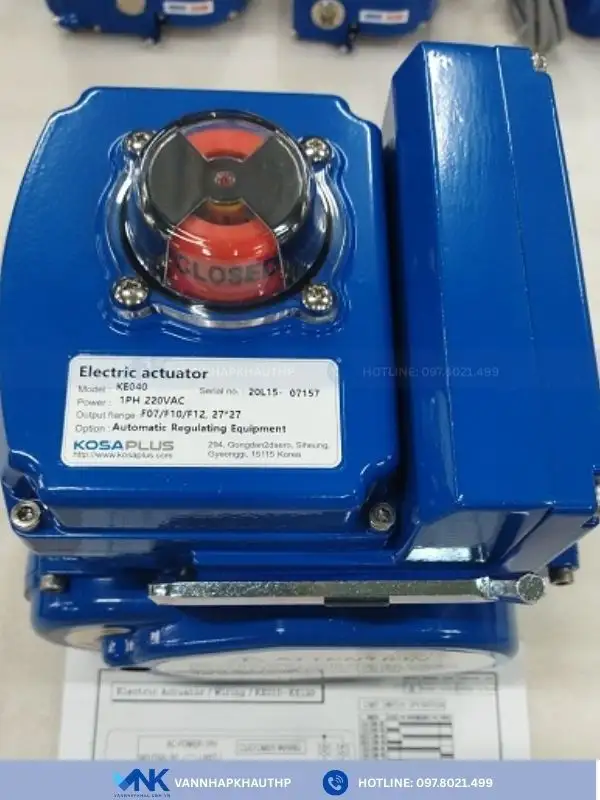

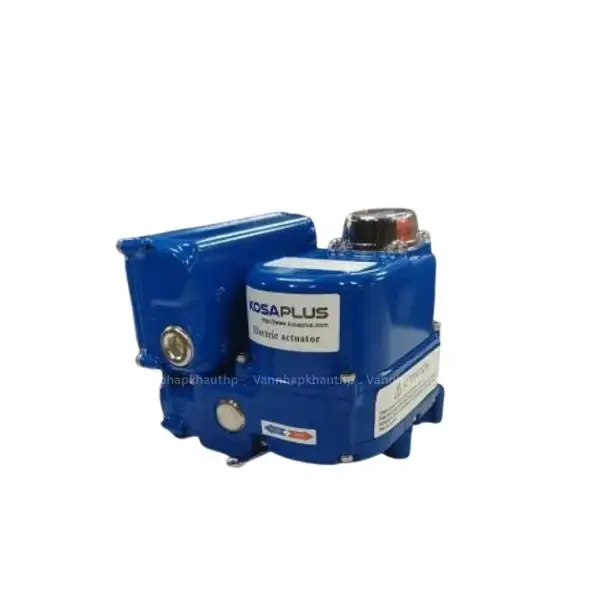

Động cơ điện tuyến tính Kosaplus- Hàn Quốc
|
 |

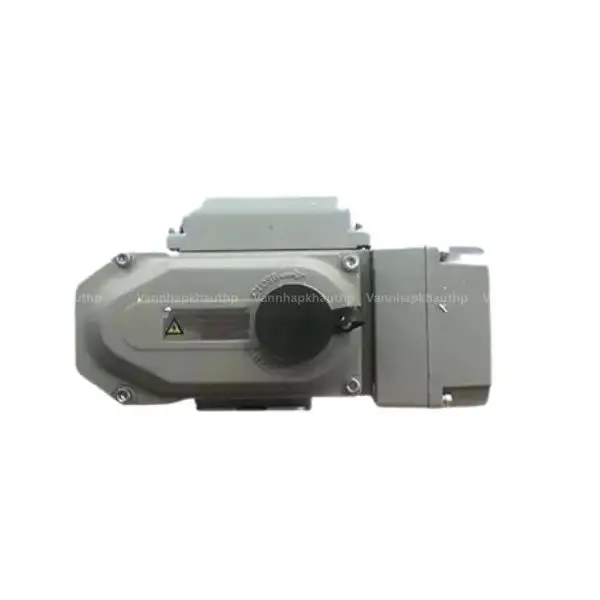

Động cơ điện tuyến tính Haitima- Đài Loan
|
 |

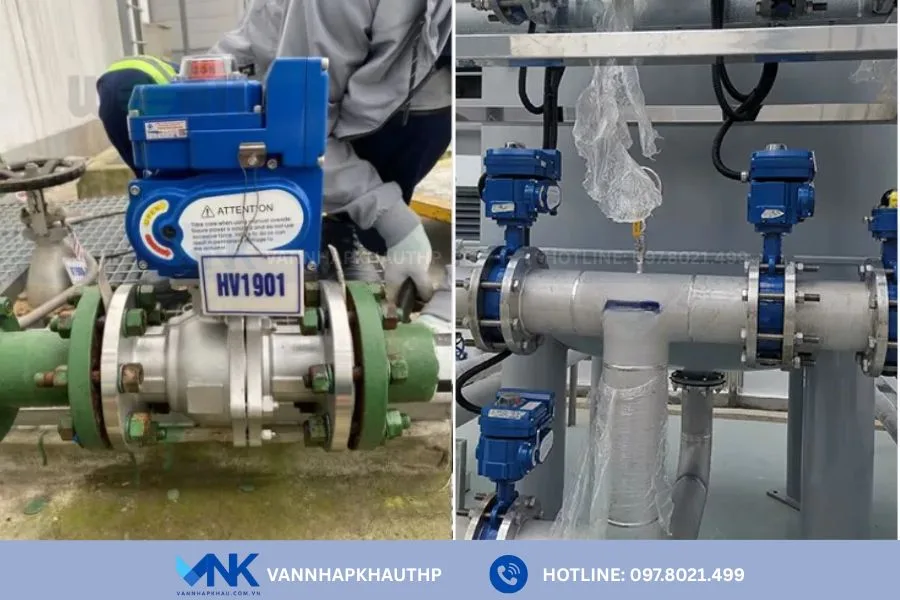

Ứng dụng thực tế của động cơ điện tuyến tính
Nhờ khả năng kết hợp với các loại van công nghiệp, cho phép điều khiển góc mở chính xác, vận hành ổn định, hiệu suất cao. Động cơ điện tuyến tính đang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, đặc biệt là hệ thống cần điều tiết lưu lượng. Dưới đây là một số ứng dụng điển hình:
- Trong các trạm xử lý nước sạch, nước thải sinh hoạt và công nghiệp.
- Trong các hệ thống HVAC của tòa nhà, nhà máy, trung tâm thương mại.
- Ứng dụng trong các hệ thống dẫn hóa chất, dung môi, khí kỹ thuật.
- Trong các dây chuyền sản xuất thực phẩm, nước giải khát, bia – sữa.
- Nhà máy sản xuất và dây chuyền tự động hóa.
- Hệ thống cấp thoát nước và phòng cháy chữa cháy (PCCC).
- Ngành năng lượng và môi trường.
Phân biệt động cơ điện tuyến tính và động cơ điện ON/OFF
| Điểm so sánh | Động cơ điện tuyến tính | Động cơ điện ON/OFF |
| Cấu tạo | Có bộ điều khiển tuyến tính | Không có bộ tuyến tính |
| Cách thức hoạt động | Chủ yếu điều khiển tuyến tính theo các góc từ 0-90 độ, ngoài ra vẫn có thể dùng để đóng mở hoàn toàn | Chỉ hoạt động ở 2 trạng thái đóng hoàn toàn hoặc mở hoàn toàn một góc 90 độ. |
| Tín hiệu điều khiển | Analog 4-20mA hoặc 0 – 10V | Chỉ cần sử dụng điện áp phù hợp cấp vào bộ điện, không cần tín hiệu Analog. |
| Góc mở của van | 0- 90 độ | 0 độ hoặc 90 độ |
| Giá thành | Cao | Thấp hơn |
| Ứng dụng | Hệ thống cần điều tiết | Hệ thống cho phép đóng hoặc mở hoàn toàn. |

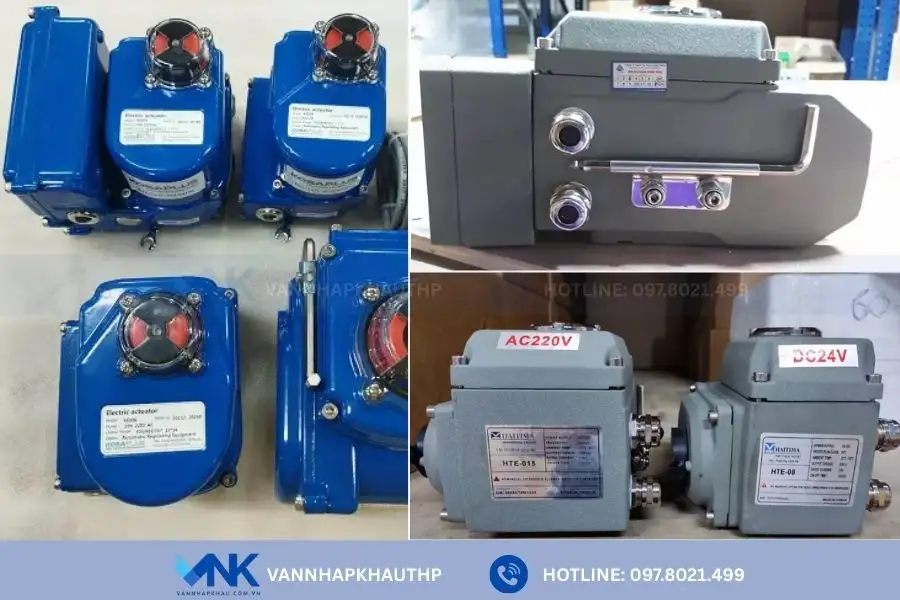

Nên mua động cơ điện tuyến tính ở đâu chất lượng?
Nếu bạn đang tìm kiếm địa chỉ mua động cơ điện tuyến tính chất lượng, chính hãng – Vannhapkhau.com.vn là lựa chọn đáng tin cậy. Tính đến thời điểm hiện tại, đơn vị đã có hơn 15 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối bộ truyền động điện. Nổi bật trong đó phải kể đến các điều khiển điện tuyến tính nhập khẩu từ Haitima – Đài Loan và Kosaplus – Hàn Quốc, đảm bảo đáp ứng tốt mọi nhu cầu sử dụng trong các hệ thống tự động hóa công nghiệp.
Tất cả các sản phẩm tại đây, đều được nhập khẩu trực tiếp, không qua trung gian, đầy đủ giấy tờ chứng nhận CO CQ, nguồn gốc xuất xứ rõ ràng. Về chính sách bảo hành, tuân thủ đúng cơ chế của nhà sản xuất, minh bạch, rõ ràng. Về giá cả, chúng tôi cam kết đưa ra mức giá hợp lý, cạnh tranh và có chiết khấu cao với các đơn hàng giá trị lớn.
Để nhận báo giá chính xác, vui lòng liên hệ trực tiếp qua hotline để được nhân viên tư vấn, hỗ trợ.
