Cuộn coil van điện từ đảm nhận vai trò tạo ra từ trường, giúp van thực hiện thao tác đóng hoặc mở khi được cấp điện. Tùy vào từng dòng van, coil có thể sử dụng điện áp 24V, 220V, thiết kế dây quấn hoặc dây đúc, đi kèm khả năng chịu nhiệt và độ bền khác nhau. Cùng Vannhapkhau.com.vn tìm hiểu 4 mẫu cuộn coil van điện từ phổ biến, cũng như cách lắp đặt, thay thế và sử dụng coil đúng kỹ thuật để van vận hành ổn định, hiệu quả.

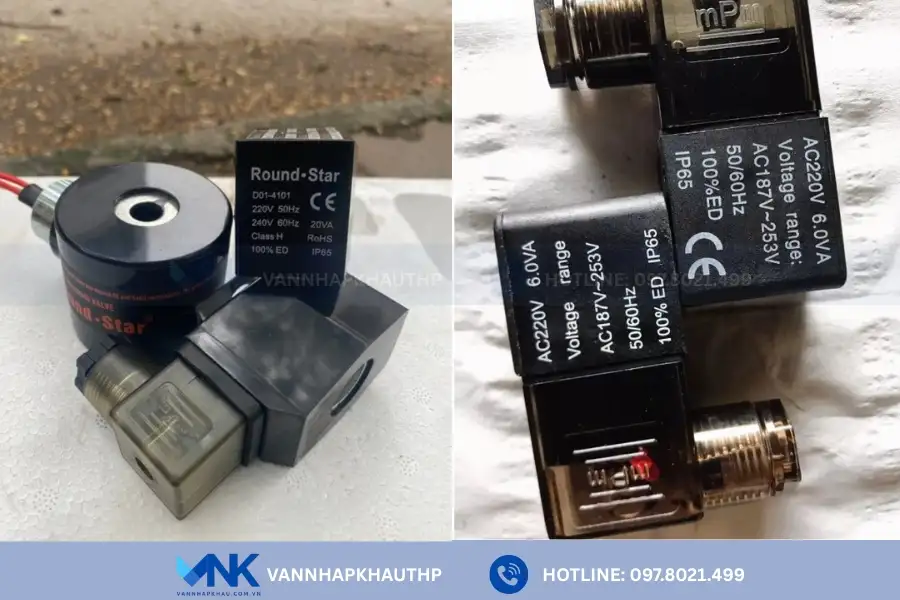

Đôi nét về cuộn coil van điện từ
Cuộn coil van điện từ còn được gọi là cuộn hút, cuộn dây điện từ hoặc Solenoid coil. Bộ phận này thường gồm dây đồng quấn quanh lõi từ và được lắp trên cụm điều khiển của van điện từ. Nhiệm vụ chính của coil là tạo ra từ trường khi được cấp điện, từ đó tác động lên lõi van để thực hiện quá trình đóng hoặc mở.
Vì vậy, coil là bộ phận ảnh hưởng trực tiếp đến khả năng vận hành của van; khi coil cháy, đứt dây hoặc mất khả năng sinh từ, van sẽ không thể hoạt động bình thường. Tùy từng dòng van và hệ thống sử dụng, cuộn coil có thể dùng các mức điện áp phổ biến như 24V hoặc 220V. Về cấu tạo, coil thường được thiết kế dạng dây quấn hoặc dây đúc, với đặc tính chịu nhiệt, chống ẩm và độ bền khác nhau nhằm đáp ứng từng môi trường làm việc cụ thể.
Cuộn coil van điện từ gồm những bộ phận nào?
Cuộn coil của van điện từ có cấu tạo khá đơn giản với các bộ phận chính như:
- Cuộn dây đồng là bộ phận quan trọng nhất, có nhiệm vụ tạo từ trường khi được cấp điện.
- Lõi từ nằm bên trong cuộn dây, giúp tập trung từ trường và tạo lực hút tác động đến cơ cấu van.
- Vỏ coil van điện từ có tác dụng bảo vệ phần dây quấn bên trong, hạn chế tác động của bụi bẩn và va đập.
- Đầu nối điện dùng để kết nối cuộn hút với nguồn điện, phổ biến với các loại coil 24V, 220V.
- Lớp cách điện bao quanh dây dẫn giúp hạn chế rò điện, chập cháy và nâng cao độ an toàn khi sử dụng.
- Vòng hoặc đai cố định giúp giữ cuộn coil chắc chắn trên cụm van, tránh xê dịch trong quá trình van hoạt động.
Với các loại solenoid coil dạng dây quấn và dây đúc, vật liệu vỏ, lớp cách điện và khả năng chịu nhiệt có thể khác nhau. Vì vậy, khi thay cuộn coil van điện từ, cần lựa chọn đúng điện áp, kích thước và kiểu kết nối để đảm bảo van hoạt động ổn định.

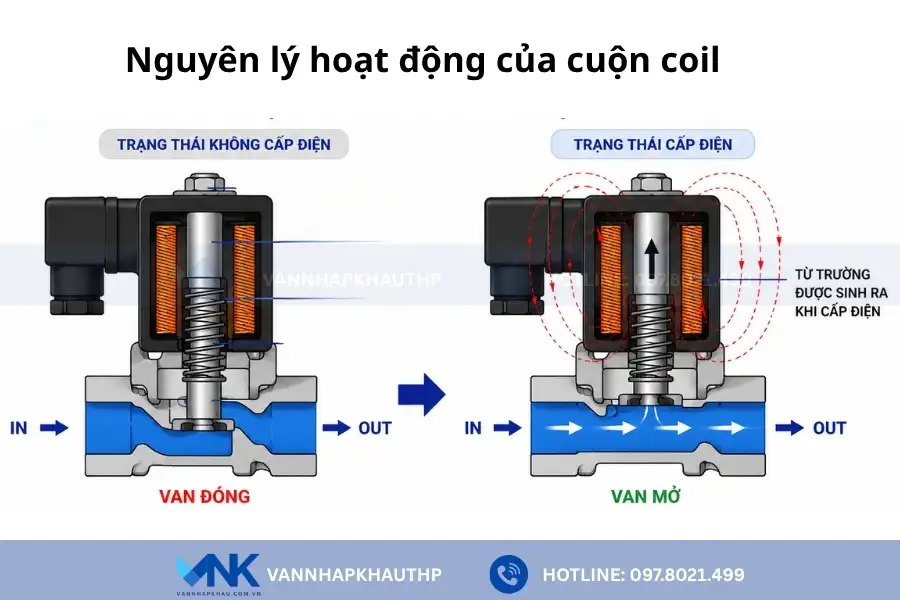

Nguyên lý hoạt động của cuộn coil van điện từ
Cuộn coil van điện từ hoạt động dựa trên nguyên lý biến đổi điện năng thành từ trường để tạo lực hút tác động lên lõi van. Cụ thể:
- Khi hệ thống cấp điện cho coil, dòng điện đi qua dây quấn tạo nên từ trường xung quanh lõi từ. Từ trường sinh ra lực hút, kéo lõi van di chuyển và tác động đến cơ cấu đóng mở.
- Khi ngắt điện, từ trường biến mất. Lõi van được đưa về vị trí ban đầu nhờ lực đàn hồi của lò xo hoặc cơ cấu hồi vị, giúp van trở lại trạng thái đóng hoặc mở tùy theo thiết kế của từng loại van.

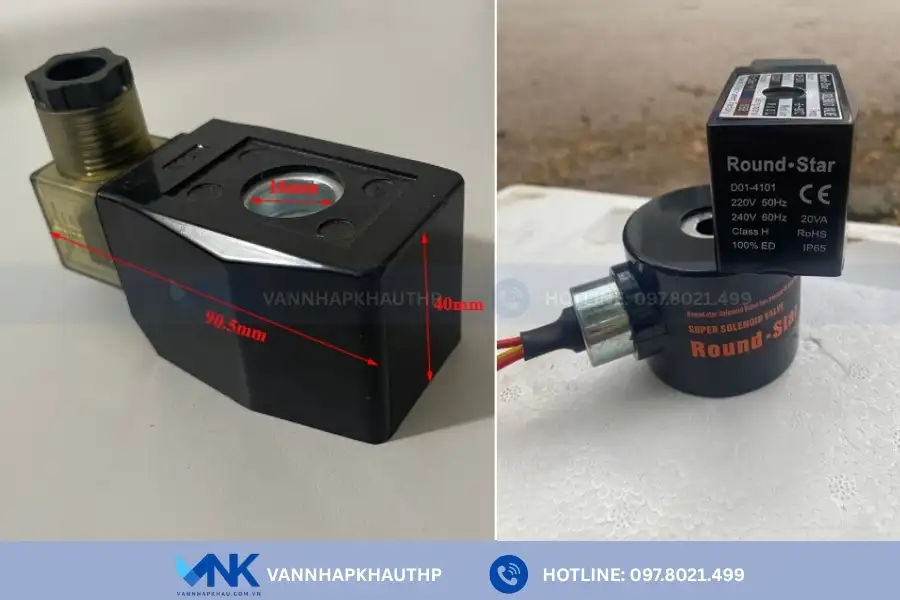

Đánh giá ưu và nhược điểm của Solenoid coil
Ưu điểm
✅ Thiết kế nhỏ gọn, trọng lượng nhẹ, thuận tiện khi lắp đặt, thay thế
✅ Cuộn coil tạo từ trường gần như tức thì khi được cấp điện, giúp van đóng mở nhanh
✅ Có nhiều lựa chọn điện áp như 24V, 220V, phù hợp nhiều hệ thống.
✅ Hỗ trợ tự động hóa, có thể kết nối với tủ điện, bộ điều khiển hoặc hệ thống PLC để điều khiển van từ xa.
✅ Khi coil gặp sự cố có thể tháo ra thay mới mà không nhất thiết phải thay toàn bộ thân van.
✅ Chi phí thay thế tương đối hợp lý khi coil hỏng, giúp doanh nghiệp tiết kiệm chi phí.
Nhược điểm
❌ Có thể bị nóng khi hoạt động liên tục trong thời gian dài.
❌ Dễ cháy coil nếu cấp sai điện áp hoặc đấu nối không đúng.
❌ Tuổi thọ phụ thuộc vào chất lượng dây quấn, vật liệu cách điện và điều kiện môi trường.
❌ Khi cuộn hút van điện từ gặp sự cố, van có thể không đóng mở được dù phần thân van vẫn hoạt động bình thường.
Các loại cuộn coil van điện từ phổ biến hiện nay

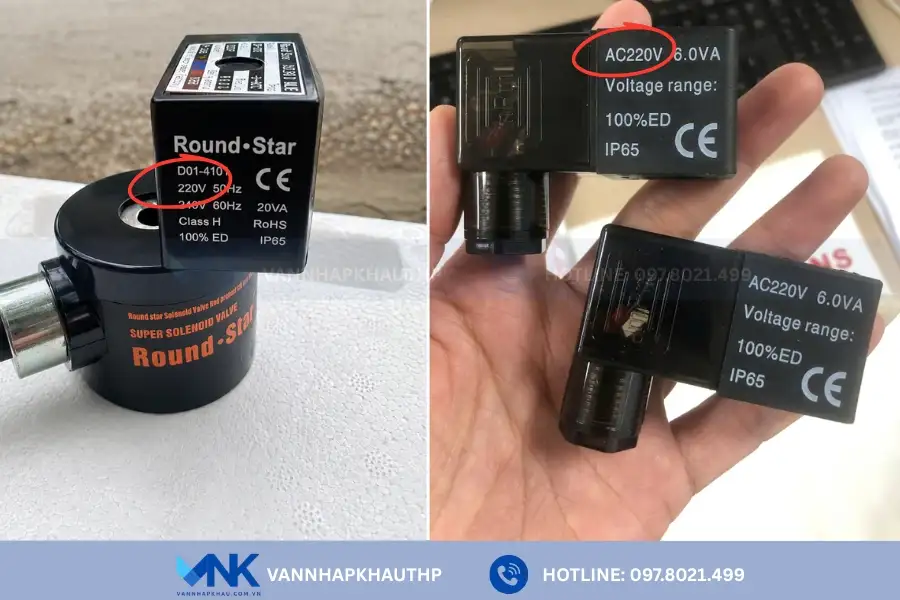

Cuộn coil van điện từ 220V
Cuộn coil van điện từ 220V là dòng coil sử dụng nguồn điện xoay chiều 220VAC. Loại này có ưu điểm dễ đấu nối, không cần bộ chuyển đổi nguồn, công suất hoạt động cao, thường được lựa chọn cho các hệ thống điều khiển van điện từ trong nhà máy, dây chuyền sản xuất và đường ống công nghiệp.

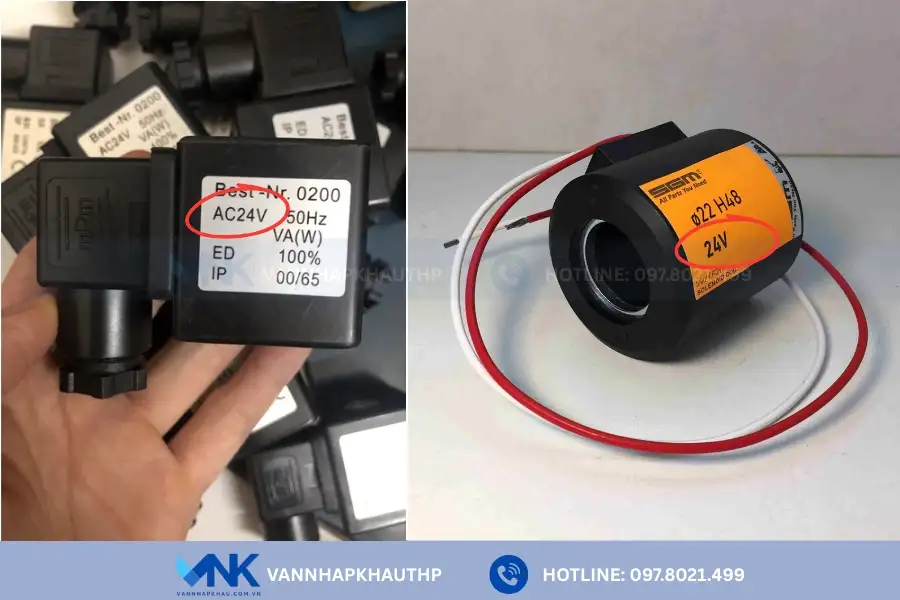

Cuộn coil van điện từ 24V
Cuộn hút van điện từ 24V được thiết kế để hoạt động với nguồn điện 24V, phổ biến ở cả phiên bản 24VAC và 24VDC tùy từng dòng sản phẩm. Sản phẩm thích hợp với các hệ thống sử dụng điện áp thấp để đảm bảo an toàn, hạn chế nguy cơ giật điện. Một số ứng dụng tiêu biểu của cuộn coil van điện từ 24V có thể kể đến như hệ thống điều khiển tự động trong nhà máy, dây chuyền sản xuất, hệ thống khí nén, xử lý nước, tưới tiêu tự động và các thiết bị sử dụng nguồn điều khiển điện áp thấp.

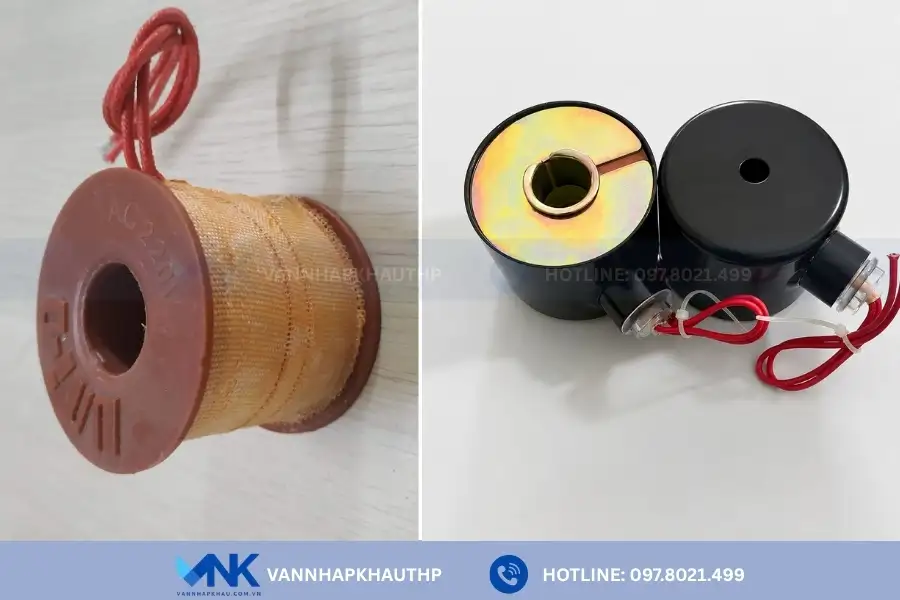

Cuộn coil van điện từ dây quấn
Cuộn coil van điện từ dây quấn là dòng sản phẩm phổ biến trên thị trường và được sản xuất với số lượng lớn. Sản phẩm có thiết kế khá đơn giản gồm phần dây đồng quấn quanh lõi từ và được bảo vệ bởi lớp vỏ ngoài. Nhờ có thiết kế đơn giản nên sản phẩm này có giá thành rẻ, thuận tiện cho việc kiểm tra, sửa chữa hoặc thay thế khi có phát sinh sự cố. Trên thực tế, cuộn coil dây quấn thường được sử dụng trong các hệ thống có áp suất làm việc không quá cao hoặc tần suất đóng/mở van không quá lớn.

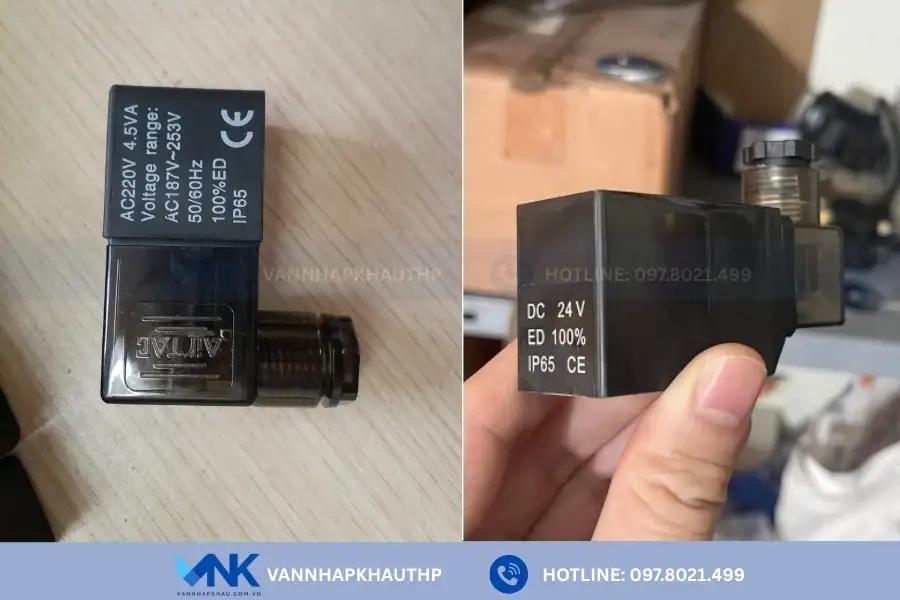

Cuộn coil van điện từ dây đúc
Khác với dạng dây quấn thông thường, cuộn coil van điện từ dây đúc được đúc kín bằng vật liệu cách điện nhằm bảo vệ phần dây bên trong tốt hơn. Thiết kế này giúp coil có khả năng chống ẩm, hạn chế bụi bẩn và tăng độ bền trong môi trường làm việc khắc nghiệt. Đây là lựa chọn phù hợp cho các hệ thống yêu cầu cuộn hút van điện từ hoạt động ổn định và có khả năng bảo vệ tốt hơn.
Cách chọn coil van điện từ đúng với van đang sử dụng
Để tránh mua nhầm cuộn hút điện từ không tương thích, bạn nên kiểm tra các yếu tố kỹ thuật sau khi lựa chọn:
✅ Xác định đúng điện áp của coil như 24V, 110V, 220V…
✅ Kiểm tra loại nguồn điện là AC hay DC, đặc biệt với coil 24V.
✅ Đối chiếu model và thương hiệu van để đảm bảo coil tương thích.
✅ Kiểm tra kích thước coil, bao gồm đường kính trong, chiều cao và vị trí lắp.
✅ Kiểm tra kiểu chân kết nối và dạng giắc điện.
✅ Xem xét công suất coil để đảm bảo phù hợp với nguồn cấp và thiết kế của van.
✅ Kiểm tra nhiệt độ làm việc nếu van được sử dụng trong môi trường nóng hoặc có nhiệt độ cao.
✅ Xác định cấp bảo vệ IP nếu coil được lắp ở nơi có bụi, hơi ẩm hoặc nước.
✅ Đối chiếu thông số trên coil cũ trước khi mua coil thay thế.
Đặc biệt, không nên chọn coil chỉ vì thấy kích thước tương tự coil cũ. Hai sản phẩm có thể giống nhau về hình dáng nhưng khác điện áp, công suất hoặc kiểu kết nối và không thể sử dụng thay thế trực tiếp.

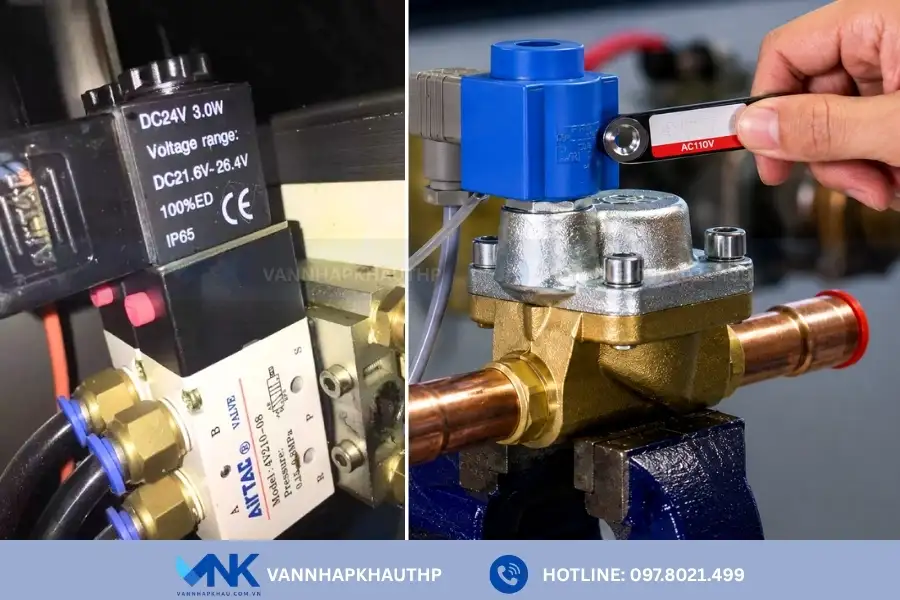

Hướng dẫn lắp đặt và thay thế cuộn coil van điện từ
Lắp đặt và thay thế cuộn coil van điện từ không quá phức tạp, tuy nhiên cần thực hiện đúng kỹ thuật để đảm bảo an toàn và giúp coil hoạt động ổn định. Đặc biệt, trước khi thay thế cần chắc chắn coil mới có cùng thông số và tương thích với van đang sử dụng.
- Bước 1: Tắt hoàn toàn nguồn cấp cho van trước khi tiến hành tháo lắp.
- Bước 2: Tháo đầu giắc, vòng hãm hoặc bộ phận cố định tùy theo thiết kế của từng loại van, sau đó nhẹ nhàng đưa coil ra khỏi thân van.
- Bước 4: Quan sát tình trạng coil cũ, đồng thời kiểm tra ty van, lõi từ và vị trí lắp xem có bụi bẩn, kẹt hoặc dấu hiệu bất thường hay không.
- Bước 5: Đưa coil mới vào đúng vị trí trên thân van, đảm bảo coil nằm chắc chắn và không bị lệch.
- Bước 6: Kết nối lại nguồn điện theo đúng sơ đồ của nhà sản xuất, sau đó kiểm tra các điểm tiếp xúc.
- Bước 7: Cấp đúng nguồn điện cho coil và quan sát hoạt động của van. Nếu van đóng mở ổn định, không phát sinh tiếng động bất thường hoặc tình trạng nóng quá mức thì có thể đưa vào sử dụng.
Lưu ý: Không tự ý cấp thử nguồn nếu chưa xác định chính xác điện áp và loại nguồn AC/DC của coil. Với các hệ thống hơi, khí nén hoặc đường ống có áp suất, cần đảm bảo hệ thống đã được cô lập và xả áp trước khi tháo van.
Cách sử dụng Solenoid coil bền và an toàn
Để Solenoid coil hoạt động ổn định, hạn chế cháy hỏng và kéo dài tuổi thọ, trong quá trình sử dụng cần lưu ý:
- Sử dụng đúng điện áp và loại nguồn AC/DC theo thông số của coil.
- Không để coil tiếp xúc trực tiếp với nước, hơi ẩm hoặc môi trường vượt quá cấp bảo vệ.
- Đảm bảo coil được lắp đúng vị trí, cố định chắc chắn trên thân van.
- Không để coil hoạt động trong tình trạng quá nhiệt kéo dài.
- Kiểm tra nguồn điện và dây dẫn khi coil có dấu hiệu hoạt động bất thường.
- Không tự ý tháo, sửa chữa phần dây quấn bên trong coil.
- Khi coil có mùi khét, biến dạng hoặc nóng bất thường, cần ngắt nguồn và kiểm tra ngay.
- Khi thay thế, ưu tiên sử dụng coil đúng model hoặc đúng thông số kỹ thuật của van.
Trên đây là toàn bộ thông tin hữu ích liên quan đến cuộn coil van điện từ. Hy vọng những chia sẻ này sẽ giúp quý khách hàng hiểu hơn về sản phẩm và biết cách lựa chọn cuộn coil van điện từ phù hợp. Nếu có thắc mắc quý khách vui lòng liên hệ với Van Nhập Khẩu qua hotline 0978021499 để được hỗ trợ nhanh chóng.
