Catalogue bộ điều khiển điện Haitima là tài liệu kỹ thuật quan trọng cung cấp đầy đủ thông số vận hành, kích thước, sơ đồ đấu điện và cấu tạo của dòng actuator điện HTE. Dựa trên catalogue chính hãng, người dùng có thể dễ dàng lựa chọn model phù hợp từ HTE05 đến HTE150 cho từng hệ thống van tự động trong công nghiệp. Cùng Van Nhập Khẩu tìm hiểu chi tiết về Catalogue bộ điều khiển điện Haitima Đài Loan trong bài viết sau.

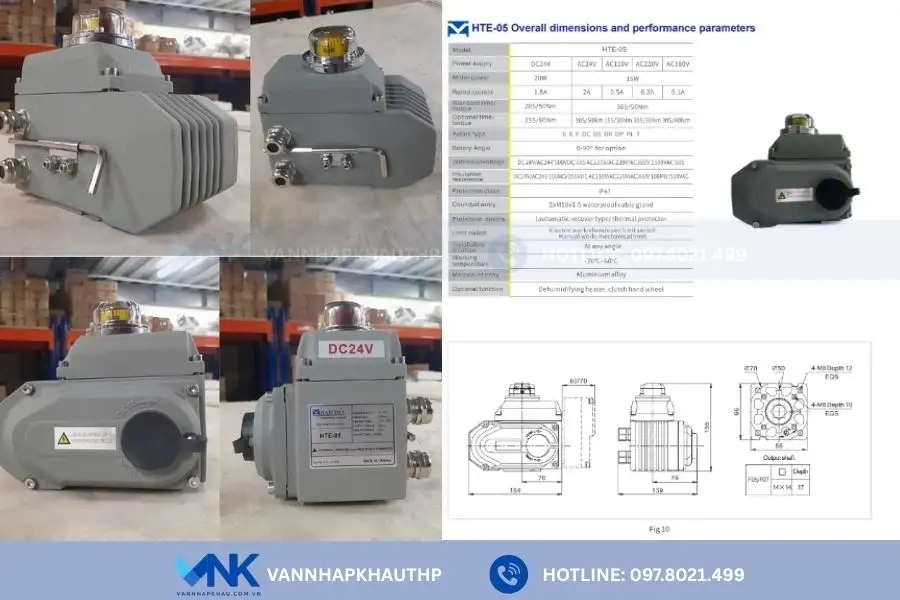

Catalogue bộ điều khiển điện Haitima là gì?

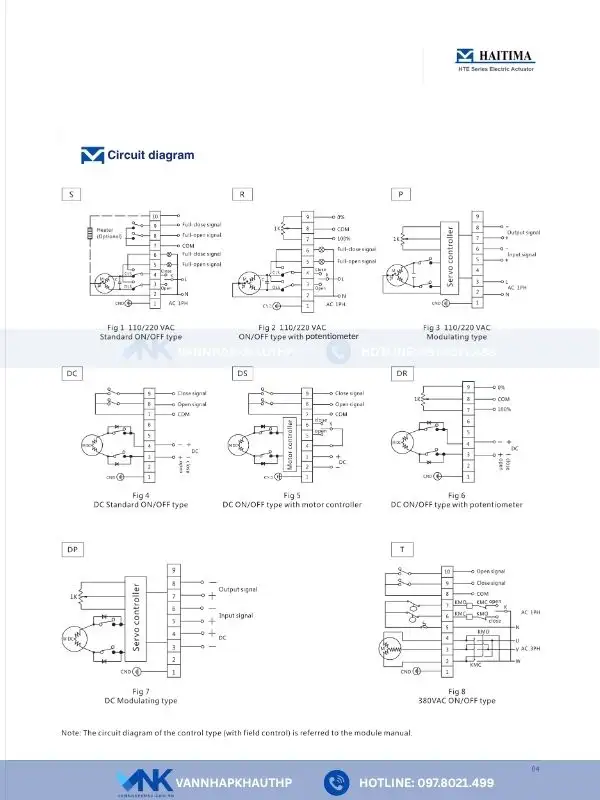

Catalogue bộ điều khiển điện Haitima là tài liệu kỹ thuật chính thức do hãng Haitima cung cấp nhằm tổng hợp đầy đủ thông tin về các dòng actuator điện như HTE05, HTE10, HTE20 đến HTE150. Không giống những tài liệu giới thiệu thông thường, catalogue này mang tính kỹ thuật cao, cung cấp chi tiết về thông số vận hành (điện áp, công suất), bản vẽ kích thước, sơ đồ đấu nối, điều kiện làm việc) nhằm giúp người dùng hiểu rõ về thiết bị trước khi lựa chọn và lắp đặt trong hệ thống thực tế.
Về bản chất, bộ điều khiển điện Haitima là thiết bị truyền động điện (electric actuator) dùng để đóng/mở hoặc điều tiết van công nghiệp một cách tự động thông qua tín hiệu điện. Sản phẩm được sản xuất bởi Haitima – Đài Loan thương hiệu với 30 năm kinh nghiệm trong lĩnh vực sản xuất các thiết bị truyền động. Thiết bị này thường được lắp trực tiếp lên các loại van như van bi, van bướm, giúp thay thế hoàn toàn thao tác thủ công, nâng cao độ chính xác và khả năng vận hành liên tục trong hệ thống.
Thông tin chi tiết Catalogue bộ điều khiển điện Haitima
Thông số kỹ thuật
- Thương hiệu: Haitima
- Xuất xứ: Đài Loan
- Model: HTE02, HTE03, HTE05, HTE08, HTE10, HTE15, HTE20, HTE30, HTE40, HTE60, HTE100, HTE150.
- Nguồn điện sử dụng: 24V AC/DC, 220V AC, 380V AC
- Mô men xoắn (Torque): Dao động từ 30Nm – 2000Nm tùy model
- Kiểu điều khiển: ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính theo góc
- Thời gian đóng/mở: Khoảng 10 – 15 giây
- Tiêu chuẩn bảo vệ: IP67 (chống bụi, chống nước tốt)
- Nhiệt độ làm việc: Từ -20°C đến 60°C
- Góc quay: 0 – 90 độ (tiêu chuẩn cho van bi, van bướm)
- Chất liệu vỏ: Hợp kim nhôm phủ sơn Epoxy chống ăn mòn
- Kết nối: ISO 5211 (tiêu chuẩn lắp đặt với van công nghiệp)

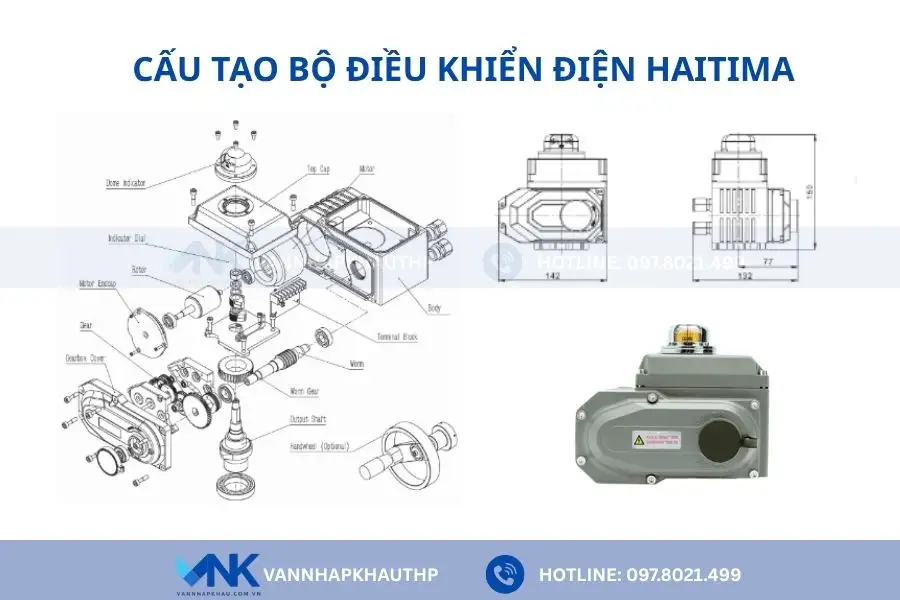

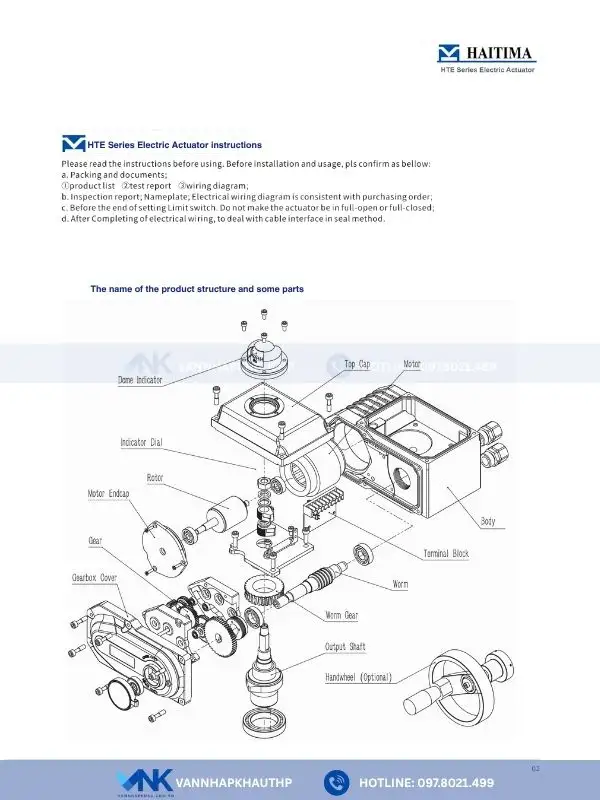

Cấu tạo của bộ truyền động điện Haitima
Theo catalog, bộ truyền động điện Haitima Đài Loan thường được cấu tạo từ các bộ phận chính như:
- Phần vỏ bảo vệ: Làm từ hợp kim nhôm nguyên khối, phủ sơn Epoxy để chống ăn mòn.
- Động cơ điện (Motor): Đây là bộ phận có chức năng chuyển đổi điện năng thành cơ năng.Bộ phận này sẽ sử dụng các mức điện áp phổ biến như 220V, 24V,380V
- Hệ thống bánh răng: Làm từ hợp kim nhôm cao cấp, giúp tạo mô men xoắn (lực vặn) để vận hành các loại van tự động
- Công tắc hành trình: Có nhiệm vụ tự động ngắt điện khi van đạt vị trí đóng mở hoàn toàn, giúp bảo vệ động cơ
- Bộ hiển thị trạng thái: Chỉ thị vị trí đóng mở thực tế của van, giúp người dùng dễ dàng quan sát
Bảng lực xoắn bộ truyền động điện Haitima
Bộ truyền động điện Hatima Đài Loan sở hữu lực momen xoắn mạnh, phổ biến từ 50Nm-1000 Nm tùy theo kích thước model. Dưới đây là bảng lực monen xoắn được tổng hợp lại dựa trên catalog.

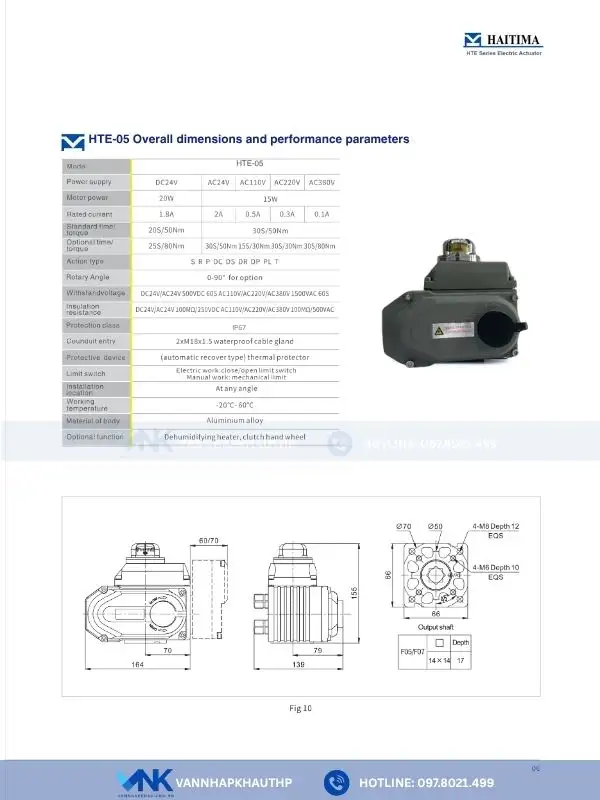

| Model | Lực xoắn (Nm) | Công suất (W) | Điện áp hỗ trợ | Dòng định mức (A) | Thời gian / tải xoắn tiêu chuẩn |
| HTE-02 | 30 ~ 50 Nm | 15W | DC24V / AC24V / AC110V / AC220V / AC380V | ~0.3A | 10S / 30Nm |
| HTE-05 | 50 ~ 80 Nm | 20W | DC24V / AC24V / AC110V / AC220V / AC380V | 0.1A ~ 2A | 20S / 50Nm |
| HTE-08 | 80 Nm | 20W | DC24V / AC24V / AC110V / AC220V / AC380V | 0.1A ~ 2A | 30S / 80Nm |
| HTE-010 | 100 Nm | 25W | DC24V / AC24V / AC110V / AC220V / AC380V | 0.2A ~ 2A | 20S / 100Nm |
| HTE-015 | 150 Nm | 25W | DC24V / AC24V / AC110V / AC220V / AC380V | 0.2A ~ 2.2A | 30S / 150Nm |
| HTE-020 | 200 Nm | 35W ~ 40W | DC24V / AC24V / AC110V / AC220V / AC380V | 0.2A ~ 4.5A | 20S / 200Nm |
| HTE-040 | 400 Nm | 60W | DC24V / AC24V / AC110V / AC220V / AC380V | 0.3A ~ 1A | 40S / 400Nm |
| HTE-060 | 600 Nm | 90W | DC24V / AC110V / AC220V / AC380V | 0.3A ~ 7A | 40S / 600Nm |
| HTE-100 | 1000 Nm | 120W | DC24V / AC110V / AC220V / AC380V | 0.4A ~ 2.4A | 40S / 1000Nm |

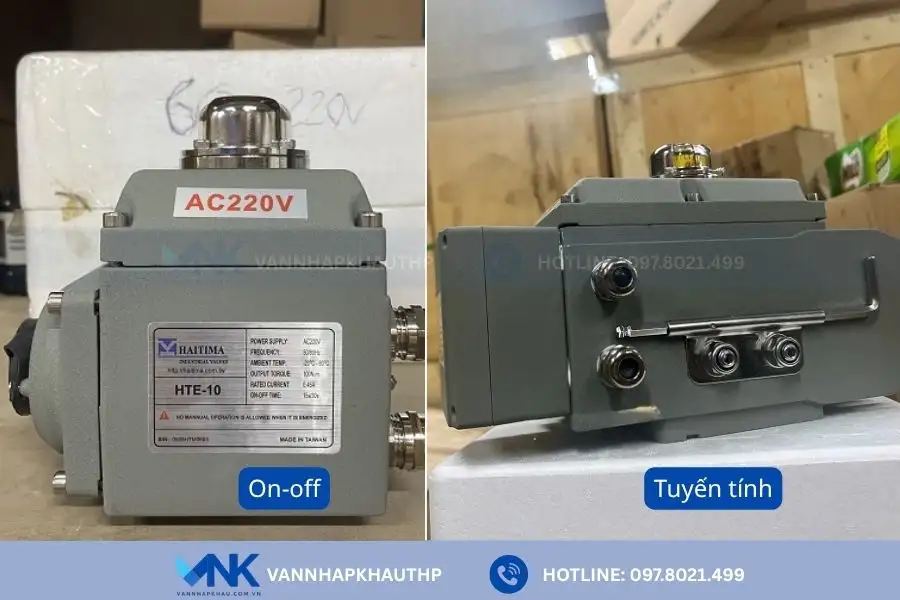

Phân loại bộ truyền động điện Haitima theo Catalog
Để đáp ứng đa dạng nhu cầu vận hành trong các hệ thống công nghiệp hiện đại, Haitima đã phát triển hai dòng bộ truyền động điện chính, được thể hiện rõ trong catalogue kỹ thuật. Đó là:
-
Bộ truyền động điện ON/OFF
Đây là dòng actuator điện cơ bản và được sử dụng phổ biến nhất hiện nay. Bộ truyền động ON/OFF chỉ thực hiện hai trạng thái chính là đóng hoàn toàn hoặc mở hoàn toàn
Thiết kế này cho tốc độ phản hồi nhanh, rất phù hợp với các hệ thống không yêu cầu điều tiết lưu lượng mà chỉ cần đóng/mở tức thời như hệ thống cấp nước, khí nén hoặc đường ống công nghiệp thông thường. Ngoài ra, dòng ON/OFF còn có ưu điểm là chi phí thấp, dễ lắp đặt và ít yêu cầu về hệ thống điều khiển đi kèm.
- Bộ truyền động điện tuyến tính (Modulating)
Khác với dòng ON/OFF, bộ truyền động điện tuyến tính được thiết kế để điều khiển góc mở của van một cách chính xác. Thiết bị có khả năng nhận tín hiệu điều khiển dạng analog như 4-20mA hoặc 0-10V, từ đó điều chỉnh vị trí van theo các mức độ khác nhau.
Thay vì chỉ đóng hoặc mở hoàn toàn, actuator tuyến tính có thể vận hành ở nhiều trạng thái như 0%, 25%, 50%, 75% hoặc 100%, giúp kiểm soát lưu lượng một cách mượt mà và ổn định.
Vì vậy thường được sử dụng trong các hệ thống yêu cầu độ chính xác cao như: hệ thống hơi lò hơi, HVAC, dây chuyền sản xuất tự động
Tìm hiểu thêm:
Phạm vi hoạt động của bộ truyền động điện Haitima
Với khả năng vận hành tự động, độ phản hồi nhanh, đa dạng kích thước, bộ truyền động điện Haitima Đài Loan thường được sử dụng trong các ứng dụng điển hình như:
- Nhà máy cấp thoát nước sạch, xử lý nước thải, trạm bơm công nghiệp
- Dây chuyền sản xuất thực phẩm, đồ uống như nước ngọt, rượu,bia, sữa,…
- Tại các hệ thống nước nóng/lạnh tại tòa nhà, hệ thống chiller, thông gió
- Ứng dụng trong các môi trường ăn mòn, nhà máy lọc dầu, hóa chất, khí gas
- Tại các nhà máy sản xuất công nghiệp như nhà máy giấy, dệt nhuộm, xi măng, lò hơi, dây chuyền sản xuất tự động thiết bị này cũng có mặt
- Ngoài ra chúng còn được dùng tại các hệ thống PCCC, HVAC nhờ khả năng vận hành tự động nhanh chóng

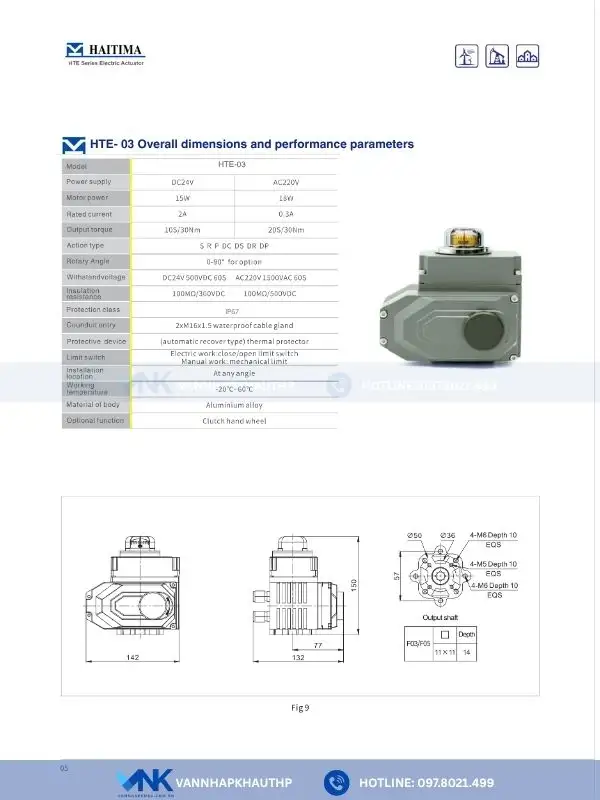

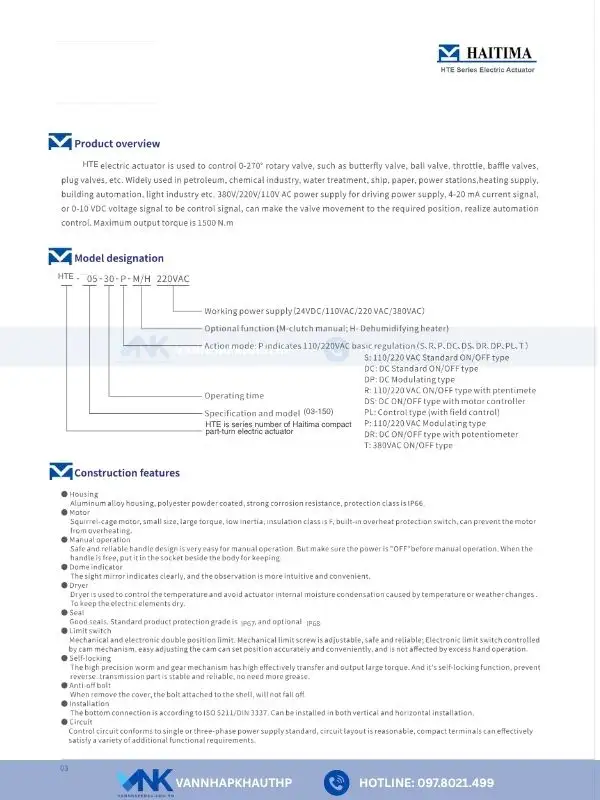

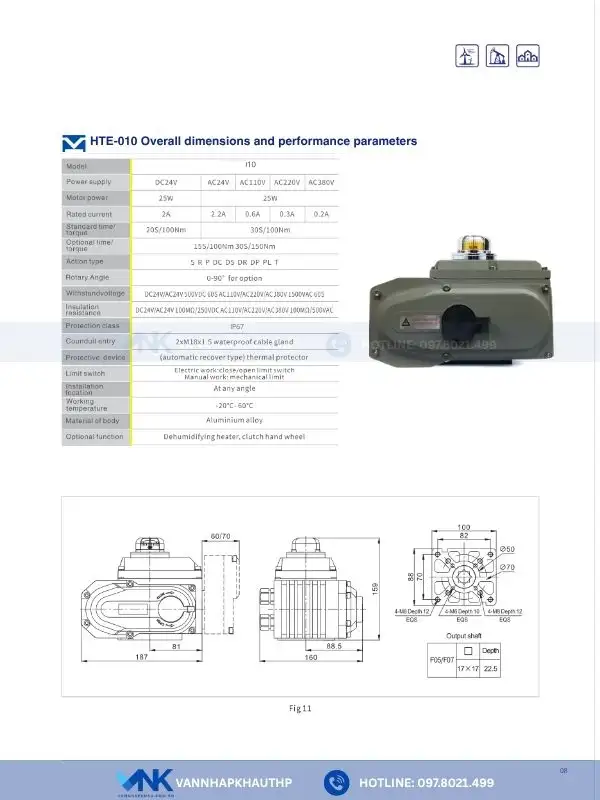

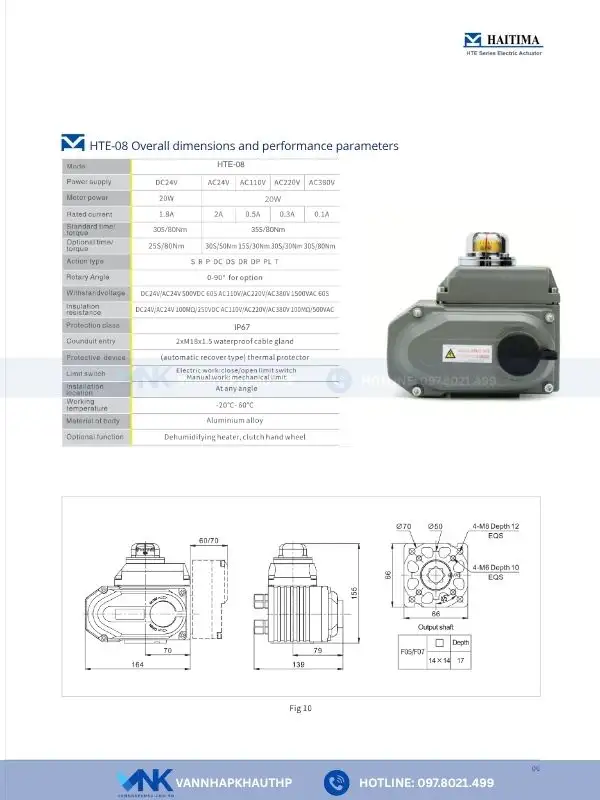

Catalogue bộ điều khiển điện Haitima Đài Loan
Để nắm rõ hơn thông tin về bộ điều khiển điện Haitima quý khách có thể tham khảo catalog chi tiết dưới đây.
>>> Xem chi tiết: Catalogue bộ điều khiển điện Haitima
Hiện tại, Van Nhập Khẩu đang là đơn vị nhập khẩu và phân phối chính hãng bộ điều khiển điện Haitima tại Việt Nam. Đơn vị cam kết 100% là hàng chính hãng, đầy đủ CO – CQ, giá cả cạnh tranh, sẵn kho đa dạng model từ HTE03 đến HTE150, đáp ứng nhanh mọi nhu cầu từ dự án đến dân dụng.
Không chỉ cung cấp sản phẩm, Vannhapkhau.com.vn còn hỗ trợ tư vấn kỹ thuật chuyên sâu, giúp khách hàng lựa chọn đúng model theo lực xoắn, điện áp và điều kiện vận hành thực tế. Bên cạnh đó, chúng tôi còn có chính sách bảo hành, hỗ trợ giao hàng toàn quốc nhanh chóng, đảm bảo mang đến sự hài lòng trong suốt quá trình sử dụng.
