Van bi điện Hàn Quốc

Van bi điện Hàn Quốc là sản phẩm được  nhiều người đánh giá cao và được nhiều thị trường khác nhau sử dụng. Trong đó có Việt Nam. Dòng van bi điện là sản phẩm được sử dụng phổ biến trong hệ thống đường ống ở khu công nghiệp, các hệ thống của tòa nhà, thành phố… Dòng van này có đặc điểm cấu tạo như thế nào? Tại sao nên được sử dụng phổ biến? Để tìm ra câu trả lời chúng ta cùng theo dõi bài chia sẻ dưới đây.

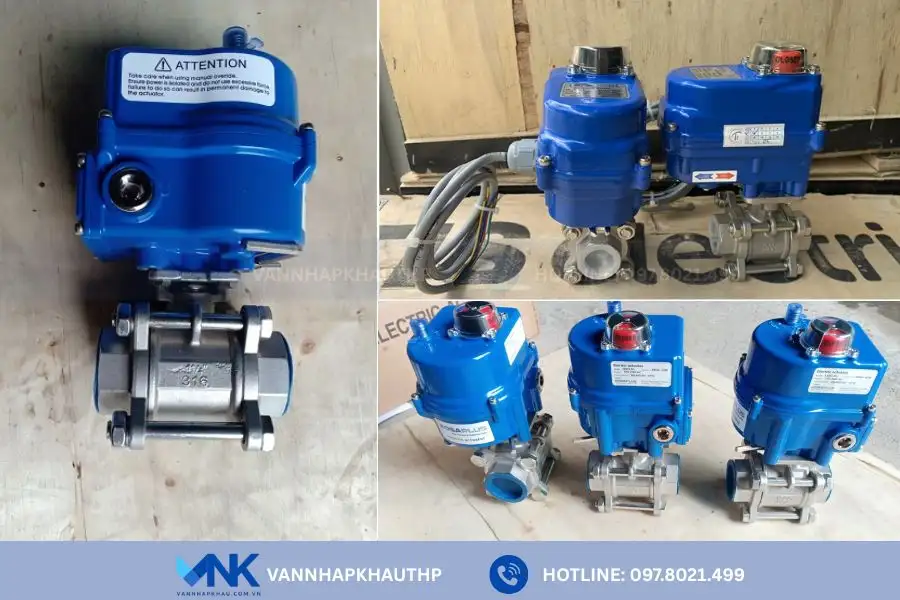

Tìm hiểu van bi điện Hàn Quốc

Van bi điện Hàn Quốc là sản phẩm được nhập khẩu trực tiếp từ Korea do các hãng Kosa Plus cung cấp. Công ty Tuấn Hưng Phát đơn vị phân phối dòng van bi điện Hàn Quốc chính hãng, chất lượng cao, uy tín tại Việt Nam.

Van bi điện là thiết bị dùng để điều tiết lưu lượng nước, hơi hoặc khí nén đi qua van bằng hệ thống mô tơ điện 220V, 24V hoặc 380 cho phép van bi mở hoặc đóng tại vị trí cửa van. Van bi điện được kết nối với đường ống lắp ren từ DN15, DN20, DN25, DN32, DN40, DN50 và kết nối với đường ống lắp bích từ DN50, DN65, DN80, DN100, DN125, DN150, DN200

Van bi điều khiển điện được điều khiển bằng hệ thống tự động nhận tín hiệu trực tiếp hoặc kết nối từ xa điều khiển van. Có hai dạng điều khiển van mở đóng là ON/OFF cho phép van mở hoàn toàn hoặc đóng hoàn toàn và tuyến tính cho phép van mở theo góc.

Van bi điện Hàn Quốc được thiết kế phần thân khá đa dạng để phù hợp cho từng loại hệ thống khác nhau như: 1 thân, 2 thân, 3 thân, 2 cửa, 3 cửa. Vật liệu cấu tạo thân van bi bao gồm Inox, Gang, Thép, Nhựa.

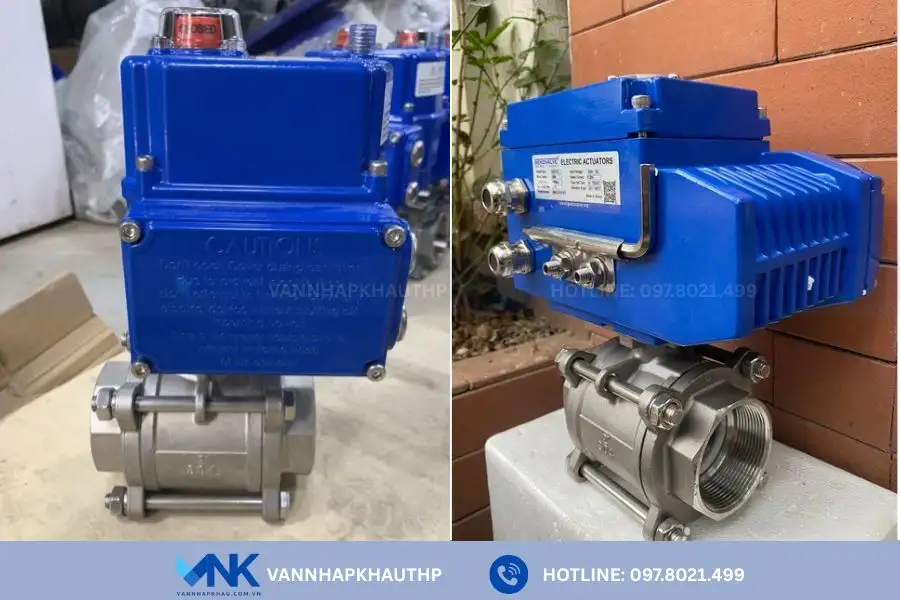

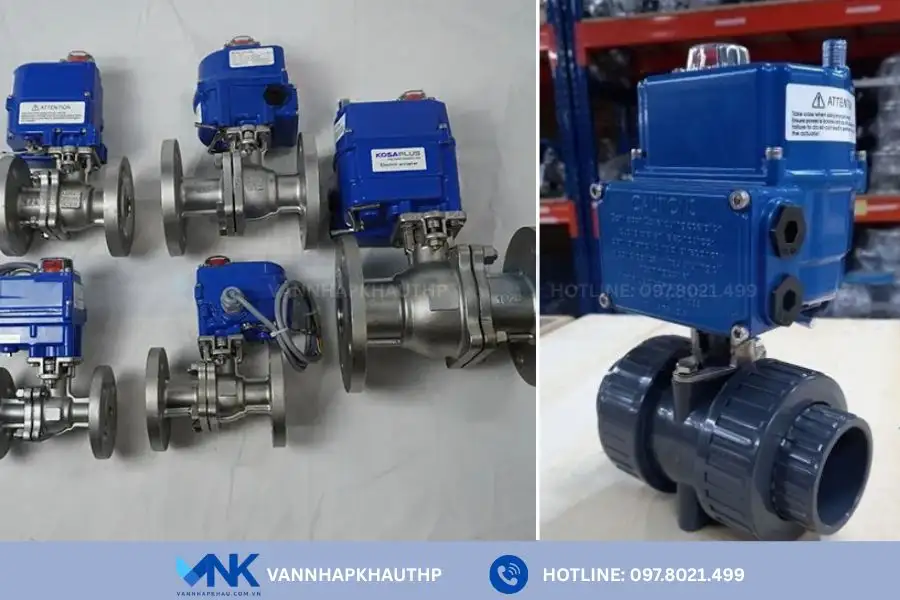

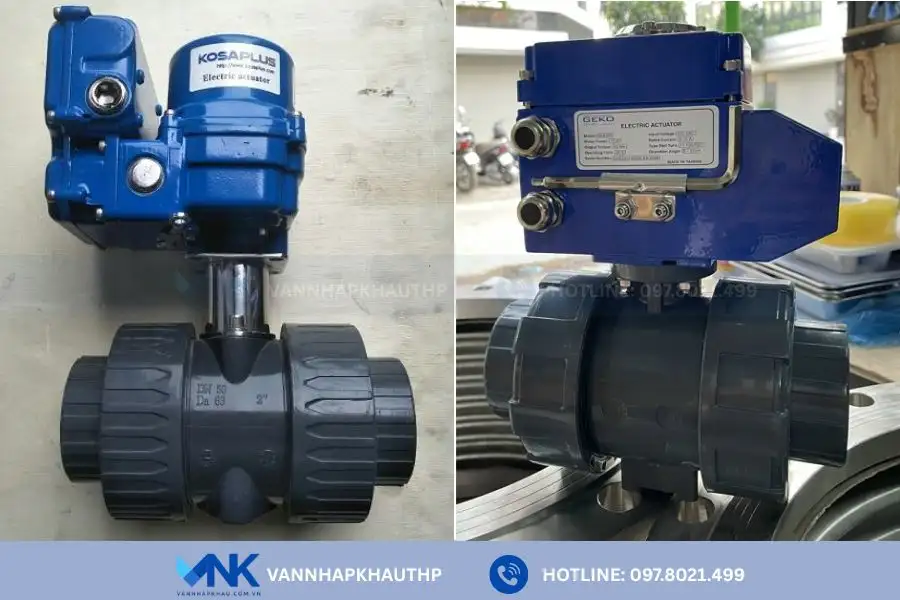

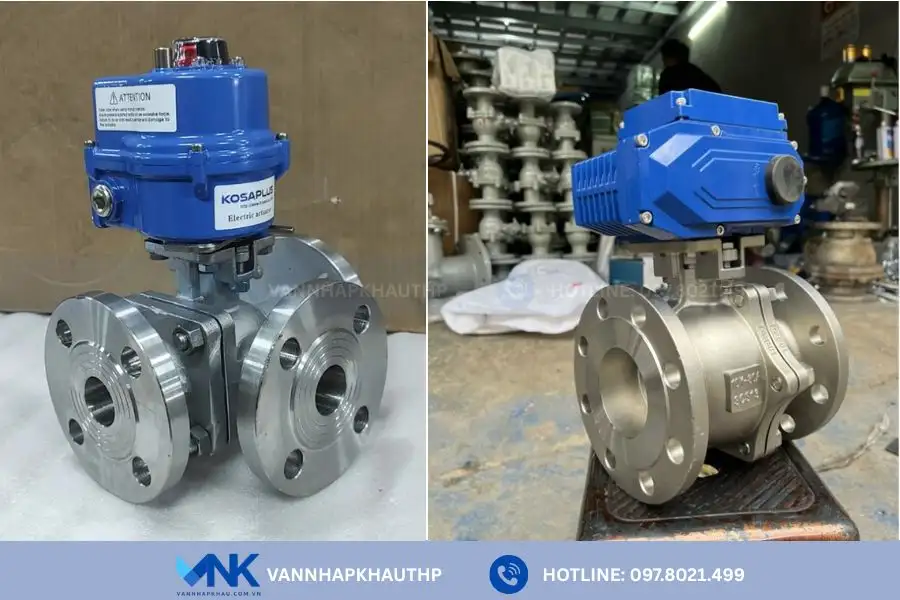

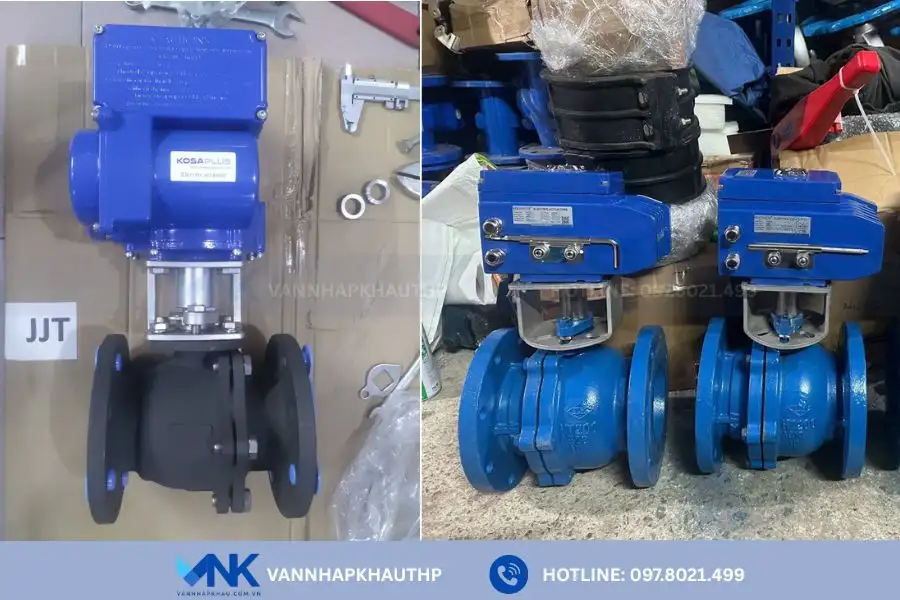

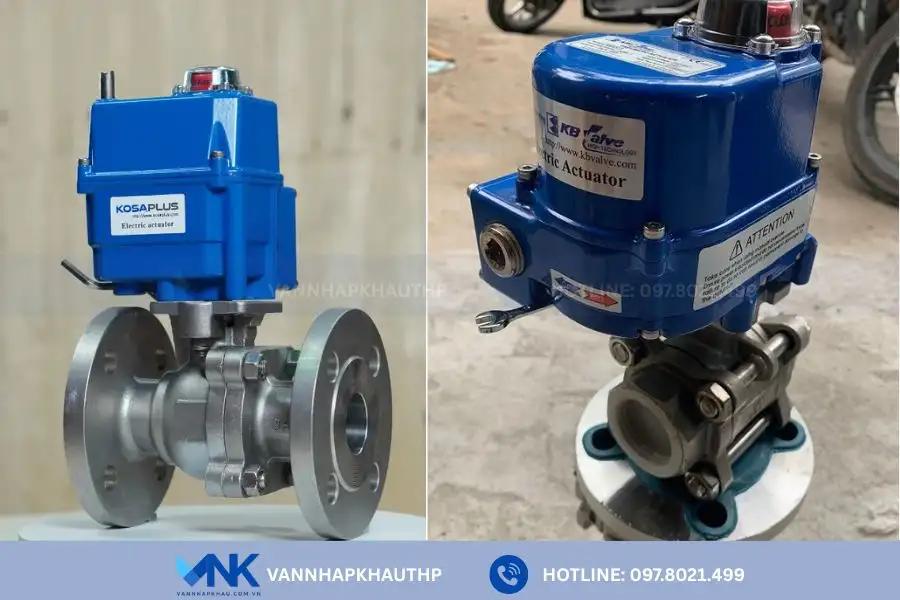

Hình ảnh van bi điện Hàn Quốc

Tại sao nên sử dụng van bi điện Hàn Quốc?

• Van bi điều khiển điện Hàn Quốc được sản xuất từ nhiều thương hiệu nổi tiếng khác nhau, trong đó nổi bật nhất chính là thương hiệu KosaPlus.
• Các sản phẩm đến từ Hàn Quốc đều được sản xuất trên dây chuyền công nghệ cao, hiện đại. Có chất lượng cao, khả năng vận hành tốt và độ bền cao.
• Các sản phẩm đều được Tuấn Hưng Phát nhập khẩu trực tiếp từ Hàn Quốc.
• Bộ điều khiển điện có thể thay thế các thao tác thủ công trước đó, giúp tiết kiệm được thời gian, tiền bạc và có thể điều khiển được từ xa.
• Van được làm từ nhiều chất liệu khác nhau nên có thể sử dụng trong những môi trường độc hại, gây ảnh hưởng đến sức khỏe của con người.
• Thiết kế nhỏ gọn nên có thể lắp đặt trong các vị trí trên cao, dưới hầm.
• Sử dụng dải điện áp đa dạng và phổ biến tại Việt Nam: 24v, 220v hoặc 380v.
• Van bi điều khiển điện được chế tạo từ tiêu chuẩn kháng bụi, kháng nước đạt chuẩn IP68.

Cấu tạo van bi điện Hàn Quốc

Van bi điện là sản phẩm được kết nối thành 1 bộ hoàn chỉnh được siết chặt bằng đai ốc và bu lông.

Công thức cấu tạo: Van bi + Bộ điều khiển điện = Van bi điện

• Van bi có cấu tạo thân van được đúc nguyên khối chắc chắn chịu được áp suất 10bar, 16bar, 25bar. Trục van là 1 thanh kim loại dạng thẳng nằm trong thân van được kết nối với bi van và bộ vận vận hành bên ngoài như tay gạt, động cơ điện, bộ khí nén. Viên bi van hình tròn đục lỗ xuyên tâm làm từ kim loại xoay tròn 90 độ trong phạm vi của gioăng làm kín.
• Bộ điều khiển điện có cấu tạo thân van làm từ hợp kim nhôm tổng hợp, hệ thống bánh răng bằng inox, mô tơ điện và hệ thống mạch điện, mắt báo góc độ mô tơ quay.

Thông số kỹ thuật van bi điện Hàn Quốc

• Kích thước van: DN15 – DN200
• Chất liệu: Inox304, Nhựa PVC, UPVC, Gang dẻo, Thép cacbon
• Chất liệu làm lớp gioăng kín: cao su hoặc teflon
• Áp lực van chịu được: PN16, PN25, PN40
• Nhiệt độ chịu được: 180 độ C
• Kết nối: Ren, Rác co hoặc Mặt bích
• Áp dụng mức điện áp: 220v, 24v hoặc 380v
• Vận hành dạng: tuyến tính hoặc On/Off
• Thời gian mở đóng: 10 giây ~ 20 giây
• Môi trường: Nước, khí gas, xăng dầu, hơi nóng
• Hãng van: Kosa Plus, alohan
• Xuất xứ: Hàn Quốc
• Bảo hành 24tháng
• Cung cấp catalogue miễn phí, COCQ kèm theo sản phẩm
• Tình trạng hàng có sẵn

Cách đấu nối mạch điện đối với bộ điều khiển điện Hàn Quốc

Trong quá trình lắp đặt việc đấu nối mạnh điện được xem là bước quan trọng. Cần phải đúng yêu cầu độ chính xác và độ tỉ mỉ cao. Để giúp người dùng có thể đấu nối chính xác, chúng tôi xin hướng dẫn như sau:

Van bi điều khiển điện dạng On/Off

Với sơ đồ trên ảnh thì chúng ta cần đấu dây vàng vào vị trí số 2 trên bảng mạch. Vị trí này được xem là dây trung tính và cố định.

2 dây xanh được đấu vào vị trí số 4 và vị trí số 5.

Khi yêu cầu mở van bi thì chúng ta chỉ cần cung cấp nguồn điện thích hợp vào vị trí dây số 2 và số 4.

Còn khi yêu cầu đóng van thì ta sẽ cung cấp điện vào vị trí số 2 và số 5.

Van bi điều khiển điện dạng tuyến tính

Với dạng tuyến tính thì phần van bi điện Hàn Quốc có phần phức tạp hơn. Ta cần phải cung cấp nguồn điện vào vị trí số 2 và 3. Đấy chính là vị trí đầu nguồn điện vào bộ tuyền tính. Còn lại thì sẽ được cung cấp vào vị trí số 4 và 5.

Với nộ tuyến tính thì sẽ sử dụng loại tín hiệu 4-20mA để có thể điều khiển được những góc đóng mở khác nhau. Đối với những yêu cầu vị trí đóng hoàn toàn cho đến mở những góc độ khác nhau thì ta sẽ cung cấp nguồn điện đầu vào ở vị trí dây số 4.

Khi van bi đang ở chế độ mở hoàn toàn mà ta cần đóng hoặc đóng góc nhỏ thì ta cần cung cấp điện vào vị trí 2, 3 và vị trí 5.

Trên đây là một vài chia sẻ của chúng tôi về dòng van bi điện Hàn Quốc. Hi vọng qua bài viết có thể giúp bạn đọc hiểu rõ hơn về sản phẩm, cách đấu nối bộ điều khiển điện. Nếu bạn còn có thắc mắc hay mua sản phẩm van bi điện Hàn Quốc chính hàng. Hãy liên hệ ngay với chúng tôi để được nhân viên kỹ thuật tư vấn và giải đáp nhanh chóng.
