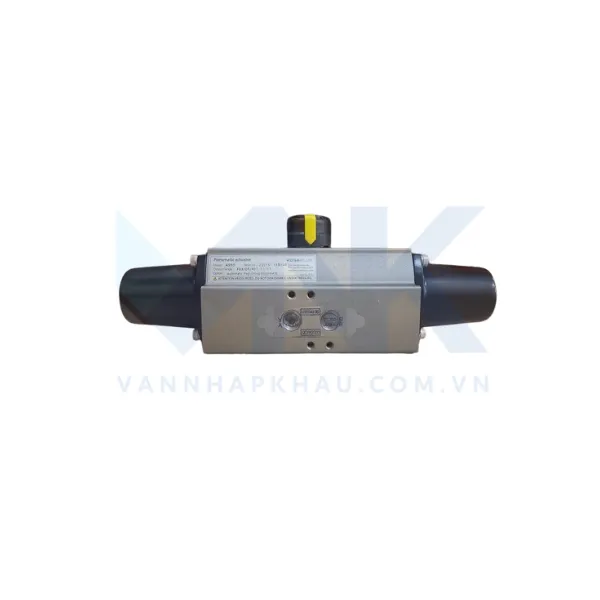

Bộ điều khiển khí nén AS50

Bộ điều khiển khí nén AS50 là model tác động đơn của hãng bộ truyền động Kosaplus nổi tiếng tại Hàn Quốc. Sản phẩm có lò xo đàn hồi cho phép tự động hồi về vị trí an toàn khi mất khí nén. Cách thức hoạt động ON/OFF hoặc tuyến tính, tùy thuộc nhu cầu sử dụng. Để hiểu rõ hơn về loại bộ điều khiển này, xem ngay bài viết dưới đây.

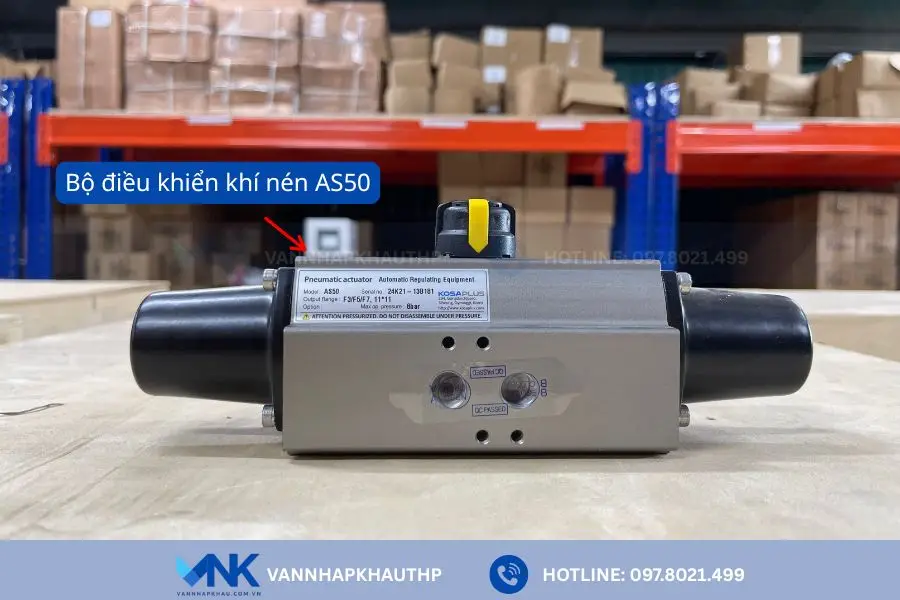

Giới thiệu bộ điều khiển khí nén AS50

Bộ điều khiển khí nén AS50 là model tác động đơn có công suất và lực momen nhỏ nhất trong series AS của thương hiệu Kosaplus Hàn Quốc. Điểm đặc trưng của bộ điều khiển khí nén dạng này là cơ cấu lò xo đàn hồi tích hợp bên trong, khi vận hành chỉ cần cấp khí nén một lần để tác động, khi ngừng cấp, lò xo tự động tạo lực đẩy đưa van về trạng thái ban đầu. Cơ chế này giúp hệ thống vận hành an toàn ngay cả khi mất nguồn khí, đồng thời phù hợp chuyên dụng cho van bi DN25-DN32 và van bướm DN50-DN65.

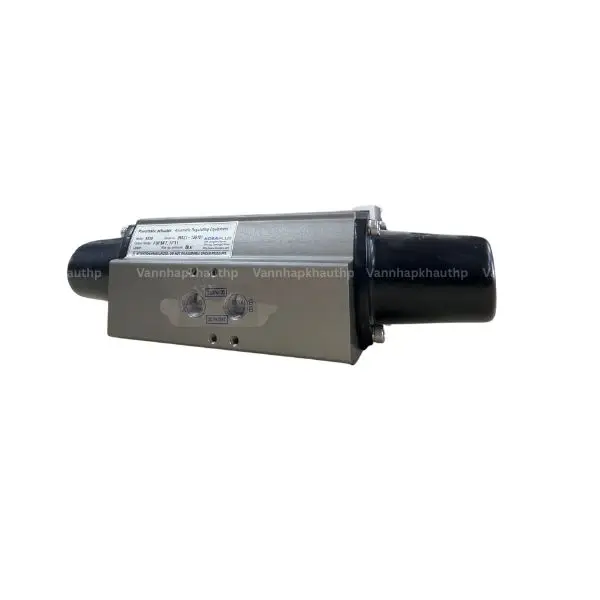

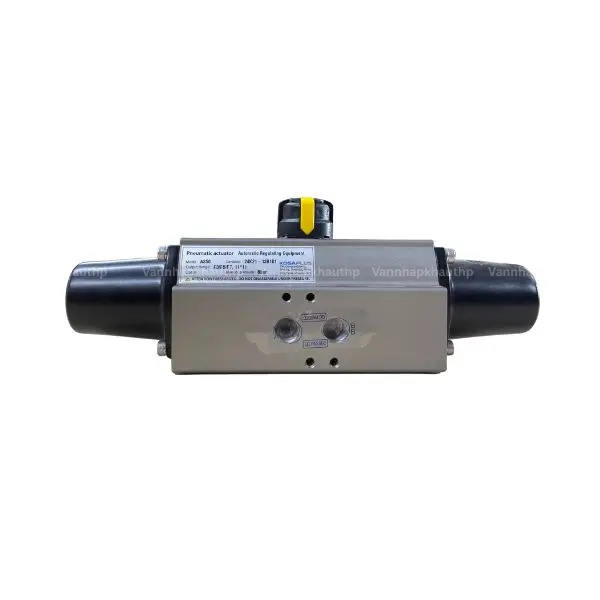

Bộ điều khiển khí nén AS50 có hai nắp chụp màu đen nhô ra hai bên thân, bên trong là cặp piston bố trí đối xứng. Thân thiết bị có tem thông số kỹ thuật ghi rõ model, áp lực làm việc, nhiệt độ và xuất xứ. Đáng chú ý, trên đầu thân có bộ chỉ báo trạng thái trực quan, vạch vàng song song với đường ống cho biết van đang mở, vuông góc là van đang đóng, giúp người vận hành kiểm tra nhanh mà không cần thiết bị hỗ trợ thêm.

Thông số kỹ thuật

Cấu tạo và nguyên lý hoạt động bộ điều khiển khí nén AS50

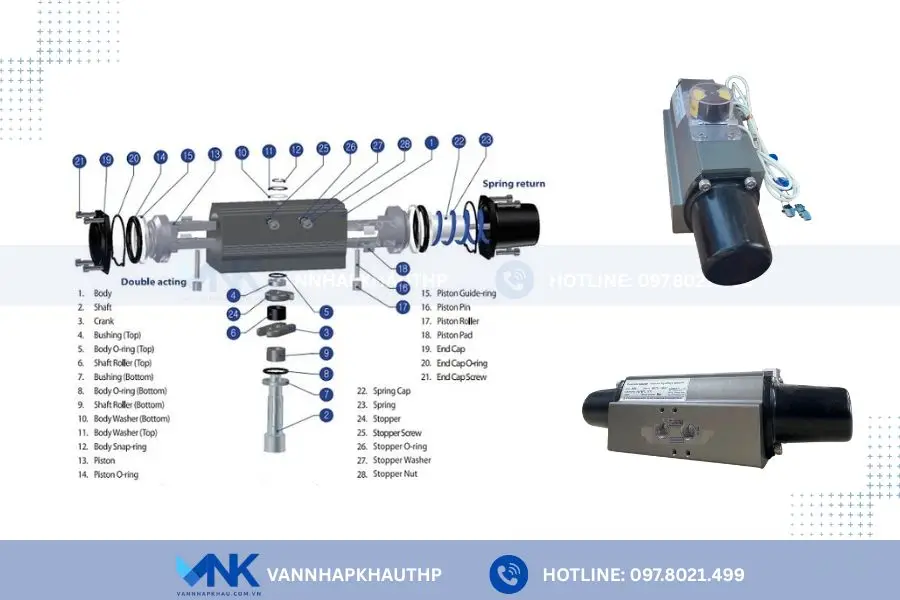

Cấu tạo

Bộ điều khiển khí nén AS50 được thiết kế cơ bản gồm các bộ phận chính dưới đây:

• Thân bộ điều khiển: Được chế tạo từ hợp kim nhôm đúc nguyên khối, bề mặt xử lý phủ sơn tĩnh điện Epoxy giúp chống ăn mòn, chịu lực tác động tốt từ điều kiện môi trường bên ngoài. Trên thân có dán tem của hãng Kosaplus.
• Piston khí nén: Gồm 2 piston đối xứng với nhau ở 2 bên trong thân bộ khí nén, khi cấp khí nén vào bộ điều khiển 2 piston sẽ làm việc đồng thời. Nhiệm vụ nhận khí nén, dịch chuyển và tạo momen xoắn để tác động xuống hệ thống bánh răng.
• Cơ cấu bánh răng: Chất liệu kim loại, được gắn liền với piston và khớp với trục truyền động khí nén. Chức năng chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay xuống đĩa van, trục van để đóng mở lưu chất.

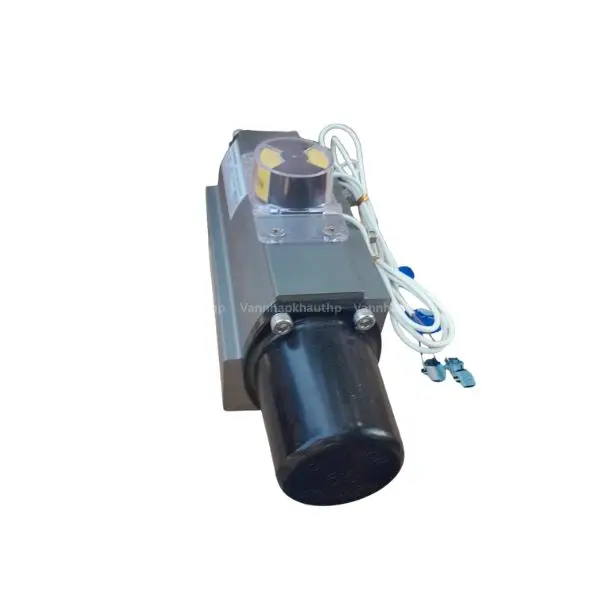

• Trục khí nén: Phần dưới trục được kết nối trực tiếp với trục van, phần trên có bộ chỉ thị vị trí đóng mở để người dùng dễ dàng quan sát trạng thái đóng mở của van. Chức năng truyền tác động từ bộ khí nén xuống van.
• Lò xo đàn hồi: Chất liệu chế tạo inox bền bỉ, có độ đàn hồi tốt, nhiệm vụ tự động hồi về vị trí an toàn khi ngừng cấp khí nén.
• Nắp chụp hai đầu: Là phần nhô ra ở hai đầu thân bộ khí nén, thường được làm bằng nhựa với chức năng bảo vệ piston bên trong.

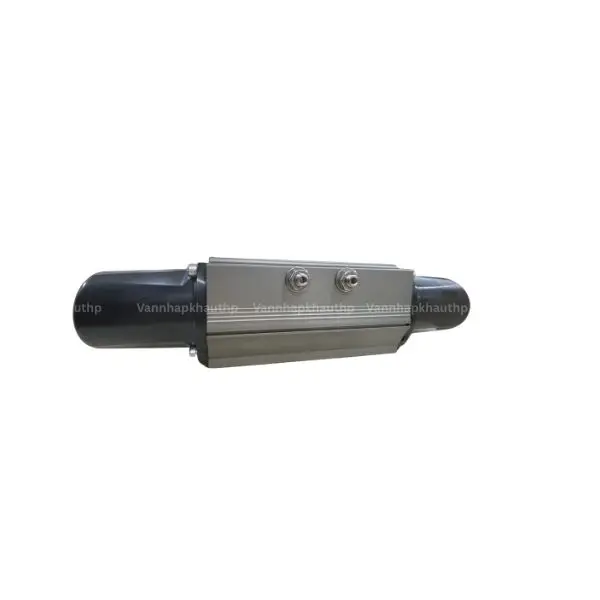

• Cổng cấp khí: Được bố trí hai bên thân bộ khí nén, kết nối ren tiêu chuẩn và được dùng để cấp khí nén trực tiếp hoặc kết nối với van điện từ.

Nguyên lý hoạt động

Bộ điều khiển khí nén AS50 tác động đơn hoạt động dựa trên áp lực khí nén kết hợp với lò xo hồi vị, cụ thể:

• Khi cấp khí nén vào bộ điều khiển AS50 thông qua cổng cấp khí, áp lực khí nén sẽ đẩy piston dịch chuyển đồng thời về 2 phía. Lúc này piston sẽ kéo hệ thống bánh răng chuyển động tịnh tiến và chuyển đối thành chuyển động quay để truyền tác động xuống trục khí nén, trục van. Kết quả trục van, đĩa van dịch chuyển tạo trạng thái đóng hoặc mở tương ứng tùy chỉnh.
• Khi tiến hành ngắt khí nén, lò xo đàn hồi bên trong bộ khí nén sẽ tự động giãn ra, đẩy piston quay trở về vị trí ban đầu. Đồng thời, trục van, đĩa van lúc này cũng sẽ nhận tác động và quay về vị trí ban đầu.
• Khi cần điều tiết lưu chất, cần lắp thêm bộ định vị tuyến tính để điều chỉnh các góc mở theo nhu cầu sử dụng.

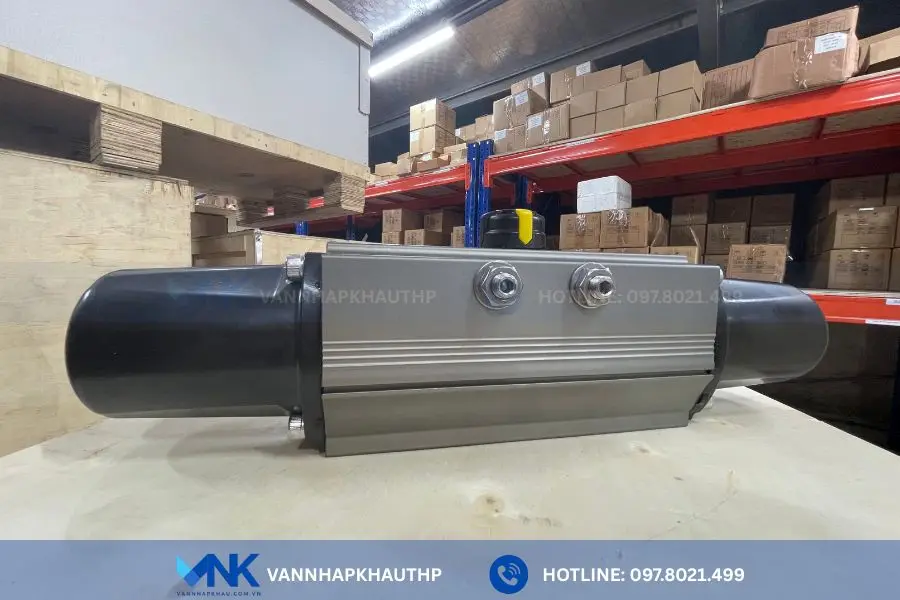

Đặc điểm nổi bật của bộ điều khiển khí nén AS50

✅ Thiết kế dạng tác động đơn, trang bị lò xo đàn hồi với chức năng tự động đưa van về trạng thái an toàn khi mất khí nén.

✅ Thân hợp kim nhôm cao cấp trọng lượng nhẹ nhưng chắc chắn, chống ăn mòn, phù hợp với môi trường có bụi bẩn, độ ẩm cao.

✅ Thời gian phản hồi nhanh, độ chính xác cao, đáp ứng tốt các hệ thống yêu cầu tự động hóa liên tục.

✅ Dễ dàng lắp đặt kết hợp với van cỡ nhỏ và trung bình như van bi DN25-DN32, van bướm DN50-DN65.

✅ An toàn vì không dùng điện thay vào đó van hoạt động hoàn toàn bằng năng lượng khí nén nên thích hợp với môi trường dễ cháy nổ, PCCC.

✅ Tiêu chuẩn chống nước, chống bụi đạt IP68, xuất xứ Kosaplus đạt tiêu chuẩn châu Âu về chất lượng, độ bền.

✅ Giá thành tương đối hợp lý, cạnh tranh với các thương hiệu khác.

Ứng dụng bộ điều khiển khí nén AS50 trong công nghiệp

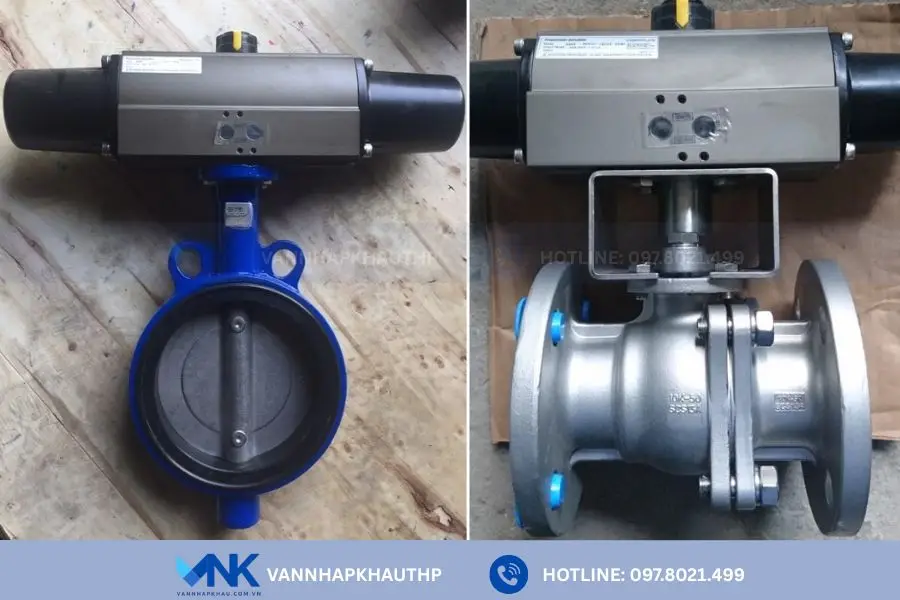

Model AS50 được lắp vào Van bi DN25-DN32, van bướm DN50-DN65 để dùng vào các hệ thống công nghiệp. Với khả năng  tự động hồi vị an toàn khi mất khí, bộ điều khiển khí nén AS50 đang được ưu tiên ứng dụng rộng rãi trong các hệ thống yêu cầu độ an toàn cao mà các model tác động kép không phù hợp. Cụ thể dưới đây:

• Tiêu biểu nhất là trong hệ thống phòng cháy chữa cháy khi xảy ra sự cố mất khí nén, lò xo sẽ đưa van về vị trí an toàn đảm bảo hệ thống luôn hoạt động đúng chức năng trong các tình huống khẩn cấp.
• Sử dụng cho hệ thống cấp thoát nước sạch, xử lý nước thải, vị trí lắp yêu cầu đóng ngay khi mất khí để tránh tràn bề, rò rỉ, ô nhiễm.
• Trong ngành hóa chất ăn mòn, khí, dung môi khi mất khí nén, van tự hồi về vị trí an toàn giúp hạn chế rủi ro rò rỉ gây nguy hiểm cho con người và hệ thống.
• Trong các nhà máy sản xuất, dây chuyền tự động hóa được ứng dụng cho các vị trí van đóng mở theo chu kỳ và cần tốc độ phản hồi nhanh khi xảy ra sự cố.
• Trong hệ thống khí nén, hơi nóng tại các nhà máy giúp đưa van về trạng thái an toàn khi áp suất không ổn định.

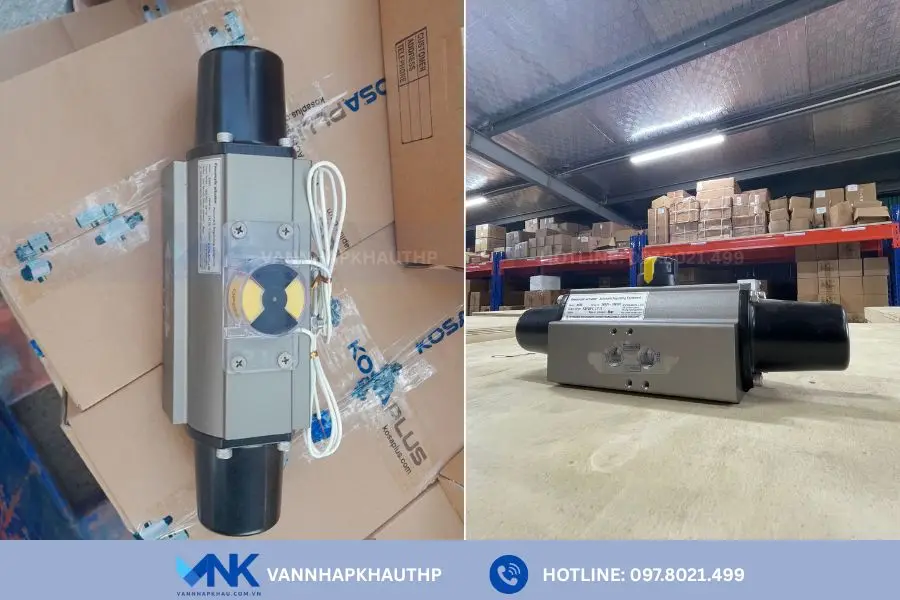

Địa chỉ mua bộ điều khiển khí nén AS50 chính hãng

Van Nhập Khẩu là đơn vị cung cấp bộ điều khiển khí nén AS50 chính hãng, chất  lượng hàng đầu tại thị trường Việt Nam. Sản phẩm được nhập khẩu trực tiếp từ hãng Kosaplus, không qua bất kỳ đơn vị trung gian nào và cam kết nguyên đai, nguyên kiện, chất lượng tốt và giá thành cạnh tranh.

Tại Van Nhập Khẩu, bộ điều khiển khí nén AS50 tác động đơn luôn được đảm bảo:

✅  Nguồn gốc rõ ràng, chính hãng 100%.

✅ Đầy đủ chứng từ CO, CQ, catalogue, tài liệu kỹ thuật.

✅ Tư vấn đúng model, đúng nhu cầu sử dụng thực tế.

✅ Hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành.

Với kinh nghiệm hơn 16 năm cung cấp thiết bị van công nghiệp, bộ truyền động cho nhiều công trình và nhà máy trên toàn quốc. Van Nhập Khẩu cam kết mang đến giải pháp điều khiển khí nén an toàn, hiệu quả và tối ưu chi phí cho khách hàng. Liên hệ với chúng tôi qua hotline để được báo giá nhanh, tư vấn kỹ thuật chi tiết và lựa chọn đúng bộ điều khiển khí nén AS50 phù hợp cho hệ thống.
