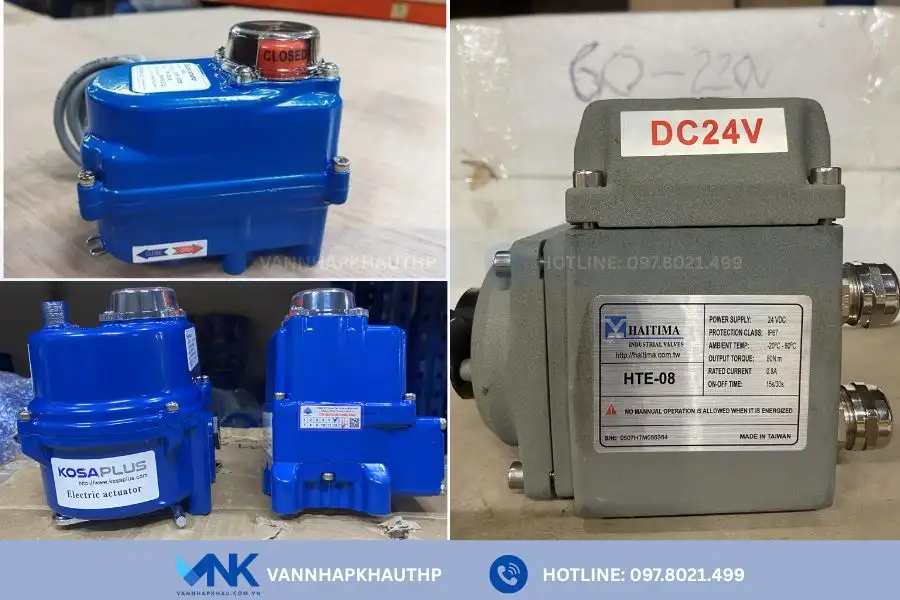

Giới thiệu về bộ điều khiển điện
Bộ điều khiển điện hay còn gọi là bộ điện, động cơ điện, tiếng anh là Electric actuator, là thiết bị được lắp đặt kết hợp với các dòng van công nghiệp. Với nhiệm vụ chuyển hóa điện năng thành cơ năng để điều khiển quá trình đóng mở van thông qua mô tơ điện. Cụ thể, khi cần vận hành van chỉ cần cấp nguồn điện áp phù hợp vào bộ điện, mọi thao tác sẽ được thực hiện tự động hoàn toàn, không cần dùng sức người như các loại van cơ.
Điểm cộng của bộ điều khiển điện là vận hành tự động hóa, độ chính xác cao và sử dụng điện áp thông dụng 24V, 220V, 380V. Đặc biệt, còn có tiêu chuẩn chống nước, chống bụi cao đạt IP67, IP68 nên đáp ứng được môi trường ẩm ướt, khắc nghiệt. Theo đó, được ứng dụng rộng rãi trong các hệ thống yêu cầu tự động hóa, quy mô lớn và môi trường độc hại cần điều khiển từ xa để đảm bảo an toàn. Điển hình như hệ thống xử lý nước thải, hóa chất, khí nén, hơi nóng, dầu khí…
Thông số kỹ thuật
| Model | KE, HTE… |
| Chất liệu | Nhựa hoặc hợp kim nhôm phủ Epoxy |
| Cách thức hoạt động | ON/OFF hoặc tuyến tính |
| Tiêu chuẩn chống nước, chống bụi | IP67, IP68 |
| Điện áp sử dụng | 12V, 24V, 220V, 380V |
| Thời gian đóng mở | 3-10 giây |
| Khả năng kết hợp | Kết hợp van bi, van bướm, van cổng, van cầu… |
| Ứng dụng | Hệ thống tự động hóa, quy mô lớn như hóa chất, nước thải, hơi nóng, khí nén… |
| Thương hiệu | Haitima, Kosaplus, Unid… |
| Xuất xứ | Hàn Quốc,Đài Loan, Nhật Bản… |

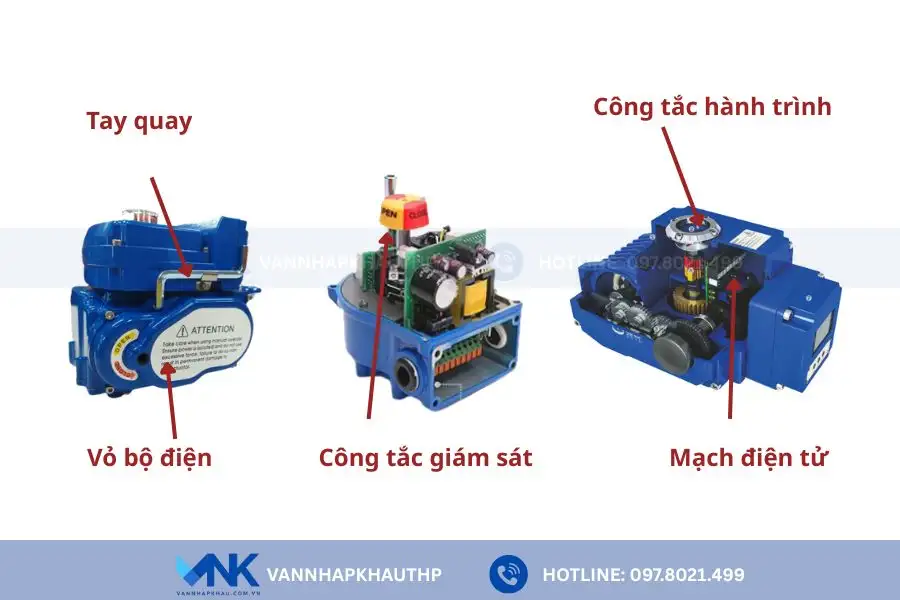

Cấu tạo bộ điều khiển điện
Về cơ bản, bộ điều khiển điện được cấu tạo khá đơn giản, với 2 cơ chế đóng mở ON/OFF và đóng mở tuyến tính không có quá nhiều yếu tố khác nhau. Cụ thể bộ điều khiển điện sẽ gồm các thành phần chính như sau:
- Vỏ bộ điện: Được chế tạo bằng chất liệu nhựa, nhôm nguyên khối, bên ngoài được sơn tĩnh điện Epoxy màu xanh hoặc xám. Với đặc tính có độ bền cao, chống va đập, chống ăn mòn tốt và chịu được điều kiện nhiệt độ cao. Vỏ bộ điện có nhiệm vụ bảo vệ các bộ phận bên trong tránh các tác nhân bên ngoài.
- Bảng mạch điện: Là nơi tiếp nhận điện nguồn và chuyển đến motor điện. Thông thường, bảng mạch điện sẽ được đấu nối theo sơ đồ nhất định được dán ở nắp động cơ điện.
- Motor điện: Là bộ não của động cơ điện, có chức năng nhận nguồn điện từ bảng mạch điện và tạo ra lực momen xoắn để điều khiển quá trình vận hành của van.
- Công tắc hiển thị: Có 2 loại công tắc hiển thị giúp người dùng quan sát quá trình vận hành đóng mở của van. Và 1 loại khác là công tắc giới hạn hành trình dùng để ngắt hoàn toàn nguồn điện khi kết thúc chu trình đóng hoặc mở, mục đích để đảm bảo an toàn, tránh tình trạng cháy, chập điện. Một loại khác là công tắc giám sát giúp người dùng quan sát trực tiếp và gửi tín hiệu thông báo trạng thái đóng, mở của thiết bị về trung tâm điều khiển.
- Bánh răng chuyền cấp: Là hệ thống bánh răng bằng kim loại được chế tạo ăn khớp với nhau, mục đích để giảm tốc độ động cơ và tăng momen xoắn.
- Trục quay: Là bộ phận truyền lực momen xoắn từ hệ thống bánh răng xuống trục van. Chất liệu chế tạo chủ yếu bằng thép có độ cứng cao, đảm bảo chịu tải lớn.
- Bộ phận tay quay: Được gắn ở trên thân bộ điện, chất liệu inox hoặc thép, chức năng điều khiển quá trình vận hành của van trong trường hợp gặp các sự cố như mất điện, chập cháy điển để tránh làm ảnh hưởng, gián đoạn quá trình vận hành của hệ thống.
- Bộ tuyến tính: Là bộ phận chỉ có ở dạng bộ điều khiển tuyến tính, được gắn bên cạnh thân bộ điện với nhiệm vụ nhận tín hiệu điều khiển Analog để điều khiển van điều tiết lưu chất theo các góc tùy chính theo nhu cầu.
Nguyên lý vận hành của bộ điều khiển điện
Về cơ chế hoạt động của bộ điện, chúng ta có thể hiểu đơn giản, ban đầu ở trạng thái đóng, công tắc giới hạn hành trình CLOSE. Khi tiến hành cấp nguồn điện thích hợp bằng cách đấu nối vào bảng mạch điện. Lúc này motor điện sẽ nhận điện nguồn và tạo ra lực momen xoắn thông qua các bánh răng chuyển cấp để truyền chuyển động xuống trục van, kéo theo đĩa van dịch chuyển sang trạng thái mở. Khi van ở trạng thái mở hoàn toàn, công tắc giới hạn sẽ ngắt điện để đảm bảo an toàn, công tắc hành trình sẽ gửi thông báo trạng thái đóng về trung tâm điều khiển.
Khi muốn đóng van, chúng ta thực hiện tương tự, đó là cấp nguồn điện vào motor điện bằng cách đấu nối vào các vị trí tương ứng tại bảng mạch điện. Khi đó, motor sẽ truyền chuyển động tạo momen xoắn và làm cho đĩa van dịch chuyển sang trạng thái đóng hoàn toàn. Khi cần điều tiết dòng chảy, chỉ cần thêm một bước cấp tín hiệu Analog 4-20mA vào bộ tuyến tính theo các góc mở tùy chỉnh.

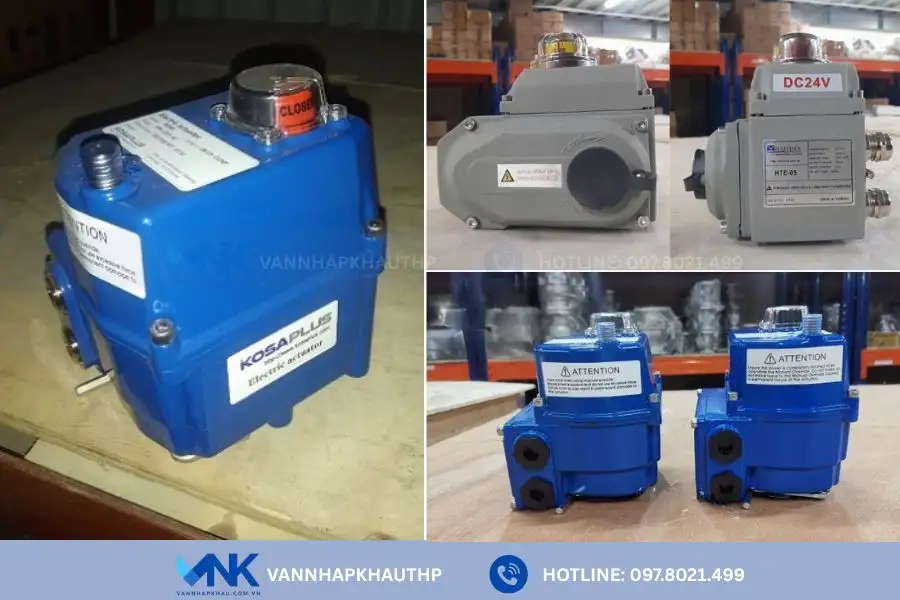

Ưu điểm của bộ điều khiển bằng điện
- Được thiết kế vỏ ngoài bằng chất liệu hợp kim nhôm nguyên khối, phủ Epoxy tĩnh điện có độ bền cao, chống va đập tốt, đảm bao an toàn tối đa cho người vận hành.
- Nguồn điện sử dụng 24V, 220V, 380V thông dụng tại nhiều khu vực.
- Thao tác vận hành đơn giản, hoàn toàn tự động, không cần dùng sức người nên tiết kiệm chi phí.
- Hoạt động điều khiển vị trí chính xác, ổn định, phù hợp cho các hệ thống cần điều tiết lưu lượng.
- Thời gian đóng mở nhanh, dễ dàng tích hợp vào hệ thống tự động hóa.
- Vận hành êm ái, độ ồn thấp hơn dạng điều khiển khí nén.
- Chi phí đầu tư hợp lý, tiết kiệm năng lượng, an toàn, không gây ô nhiễm môi trường.
- Công tắc giới hạn và công tắc hiển thị trạng thái đóng mở nhanh chóng, chính xác giúp người dùng chủ động, dễ vận hành và giám sát.
- Đa dạng model, thương hiệu đáp ứng tốt với mọi vị trí, môi trường, hệ thống cần lắp đặt.
- Tích hợp nhiều tính năng bảo vệ hiện đại như chống bụi, chống nước, bảo vệ quá nhiệt, quá tải…
- Được ứng dụng trong nhiều lĩnh vực, hệ thống: công nghiệp, nông nghiệp, dân dụng và đa dạng môi trường: nước, hơi nóng, khí nén…
Phân loại bộ điều khiển điện
Theo cách thức vận hành

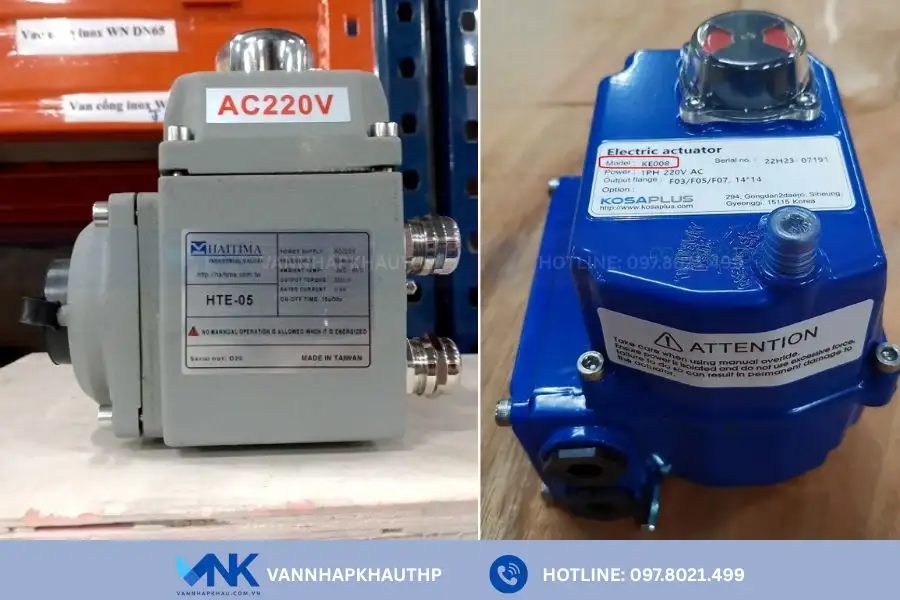

Bộ điều khiển điện ON/OFF
Đây là loại thông dụng nhất và được lắp đặt trong hệ thống có nhu cầu đóng hoặc mở hoàn toàn dòng chảy lưu chất tương ứng với góc mở 90 độ, không điều tiết. Về thiết kế không có bộ phận nào đặc biệt, nếu người dùng muốn lắp đặt tại vị trí có nhu cầu đóng hoặc mở hoàn toàn nên ưu tiên sử dụng. Ngoài ra, về giá thành so với dạng tuyến tính rẻ hơn.

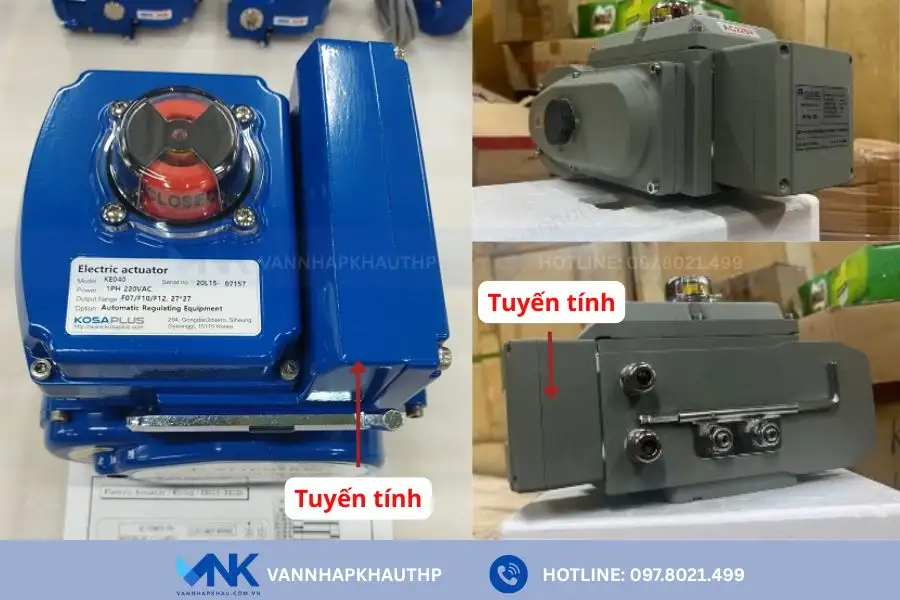

Bộ điều khiển điện tuyến tính
Loai bộ điện này được thiết kế thêm bộ tuyến tính cho phép nhận tín hiệu điều chỉnh Analog trong khoảng 4-20mA để điều khiển van vận hành điều tiết theo các góc mở tương ứng nhỏ hơn 90 độ. Ưu điểm nổi bật là có thể điều chỉnh các góc mở van tùy ý muốn nên được ưu tiên lắp đặt tại những vị trí có nhu cầu điều tiết lưu lượng.
Theo thương hiệu
Hiện nay, bộ điều khiển điện được sử dụng phổ biến trên thị trường hiện nay thường của 2 thương hiệu lớn là Haitima Đài Loan và Kosaplus Hàn Quốc. Mỗi thương hiệu đều có những mẫu mã, kiểu dáng, kích cỡ, chất liệu và ứng dụng trong các vị trí lắp đặt khác nhau. Cụ thể:

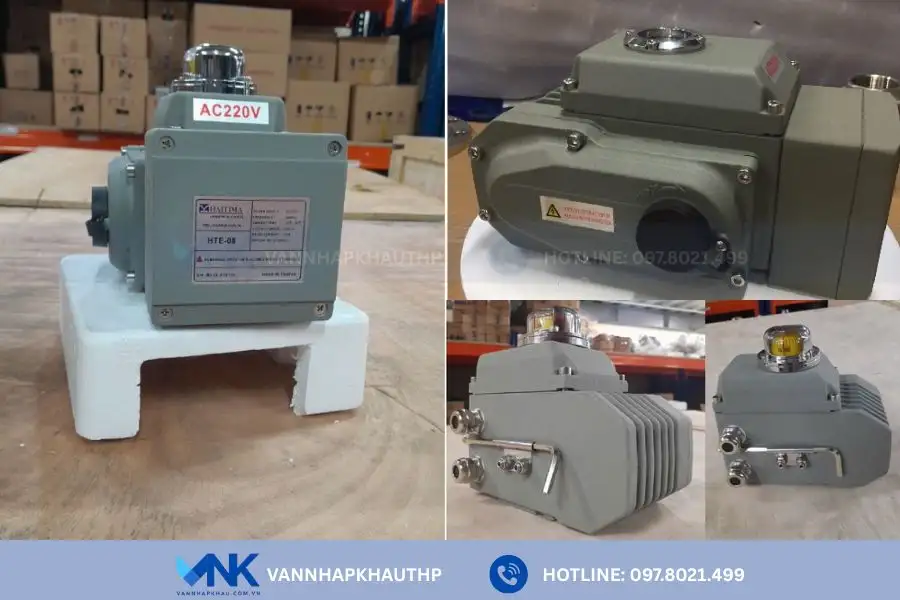

Bộ điều khiển điện Haitima
Được thiết kế với nhiều model khác nhau từ HTE02 – HTE100 và có 2 màu sắc chủ đạo là xám sữa và màu xanh. Tiêu chuẩn chống nước, chống bụi IP67, chất liệu thân bộ điện nhôm nguyên khối, phủ Epoxy bên ngoài. Thời gian đóng mở tối đa 15 giây, nhiệt độ làm việc max 60 độ C cùng 2 cách thức đóng mở ON/OFF hoặc tuyến tính. Thông thường, bộ điện Haitima sẽ được kết hợp với van bi hoặc van bướm để đóng mở van.

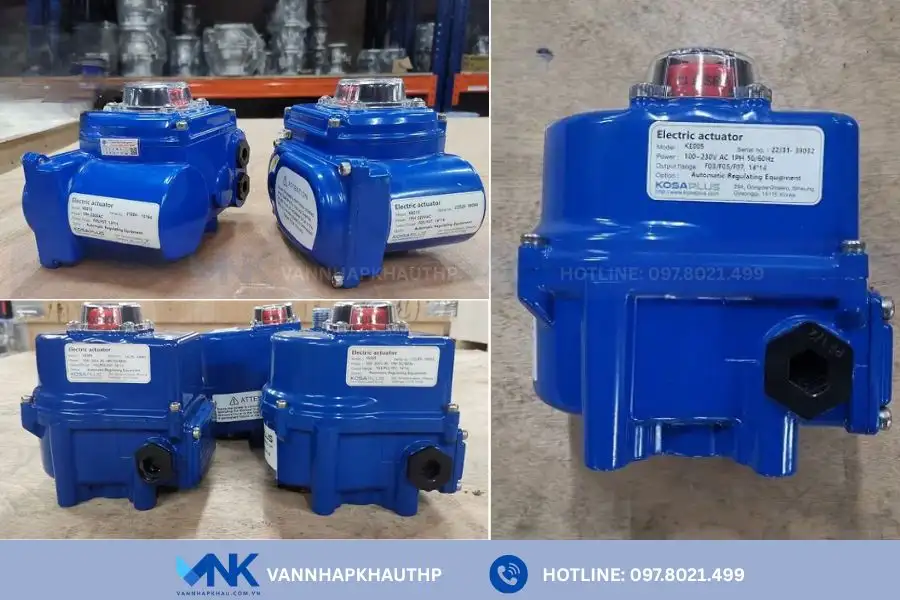

Bộ điều khiển điện Kosaplus
Bộ điều khiển điện Kosaplus được sản xuất tại Hàn Quốc bởi hãng Kosaplus với nguồn điện sử dụng 24V, 220V, 380V. Tiêu chuẩn động cơ IP68, cao hơn bộ điện Haitima nên được sử dụng nhiều hơn. Chất liệu vỏ bộ điện hợp kim nhôm, bên ngoài được sơn Epoxy và sơn tĩnh điện, model KE002 – KE120. Đặc biệt, về giá thành cao hơn bộ điện Haitima.

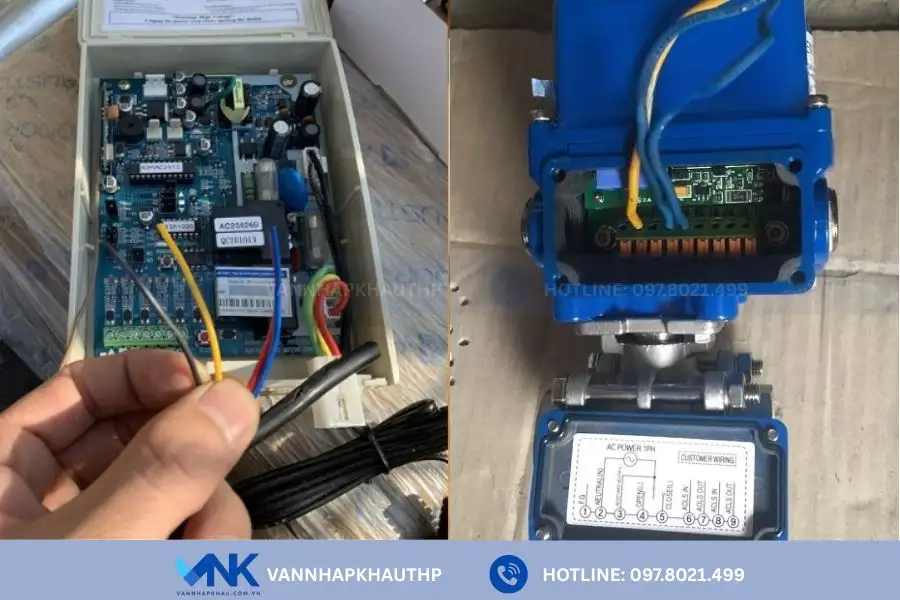

Hướng dẫn đấu nối mạch điện cho bộ điều khiển điện
Khi sử dụng bộ điều khiển điện, việc đấu nối nguồn điện vào bảng mạch điện là bước vô cùng quan trọng. Để đảm bảo vận hành ổn định và an toàn cho người sử dụng cũng như hệ thống cần phải đấu nối chính xác. Với mỗi thương hiệu sẽ có những cách đấu nối bảng mạch điện khác nhau. Dưới đây chúng tôi sẽ hướng dẫn chi tiết cho quý khách 2 cách đấu nối bộ điện phổ biến Haitima và Kosaplus:
- Bộ điện Haitima
Dây đấu vào vị trí số 2 sẽ là dây trung tính và đấu 2 dây còn lại vào vị trí số 3 và số 4. Khi chúng ta cung cấp điện vào vị trí dây số 2 và dây số 3 đồng nghĩa với việc chúng ta đang yêu cầu van mở. Và khi cung cấp điện cho dây ở vị trí số 2 và số 4 thì chúng ta đang yêu cầu van đóng.
- Bộ điện Kosaplus
Dạng ON/OFF: Dây số 2 có màu vàng sẽ là dây trung tính và cố định, dây số 4 và dây số 5 sẽ có màu xanh:
+ Mở van: Tiến hành cấp điện cho dây ở vị trí số 2 và vị trí số 4.
+ Đóng van: Tiến hành cấp điện cho dây ở vị trí số 2 và vị trí số 5.
Dạng tuyến tính: Dây số 2,3 là dây nguồn điện áp 24V, 220B, 380V , dây số 4 và số 5 để đấu nối đóng, mở van:
+ Mở van: cấp điện vào vị trí dây số 4.
+ Đóng van: cấp điện vào vị trí dây số 2,3 và 5.
Lưu ý: Nếu chưa nắm rõ được cách đấu nối tốt nhất quý khách nên nhờ sự hỗ trợ từ các nhân viên kỹ thuật có chuyên môn cao để đảm bảo an toàn tối đa, tránh các trường hợp chập cháy, cháy nổ.
Ứng dụng thực tế của bộ điều khiển điện
Như đã giới thiệu từ đầu, bộ điều khiển điện được sử dụng kết hợp với các loại van công nghiệp như van bi, van bướm, van cổng… Và hiện nay, thiết bị này được sử dụng rất phổ biến trong các hệ thống, điển hình như:
- Trong hệ thống cấp thoát nước và xử lý nước thải.
- Nhà máy công nghiệp và sản xuất tự động hóa.
- Hệ thống HVAC, Chiller, AHU trong các tòa nhà, trung tâm thương mại, nhà xưởng.
- Ngành dầu khí, hóa chất, hóa chất nhẹ.
- Hệ thống nồi hơi – lò hơi – hơi nước công nghiệp.
- Các công trình môi trường – nông nghiệp công nghệ cao.
- Trong hệ thống phòng cháy chữa cháy.
Đơn vị cung cấp bộ điều khiển điện chính hãng

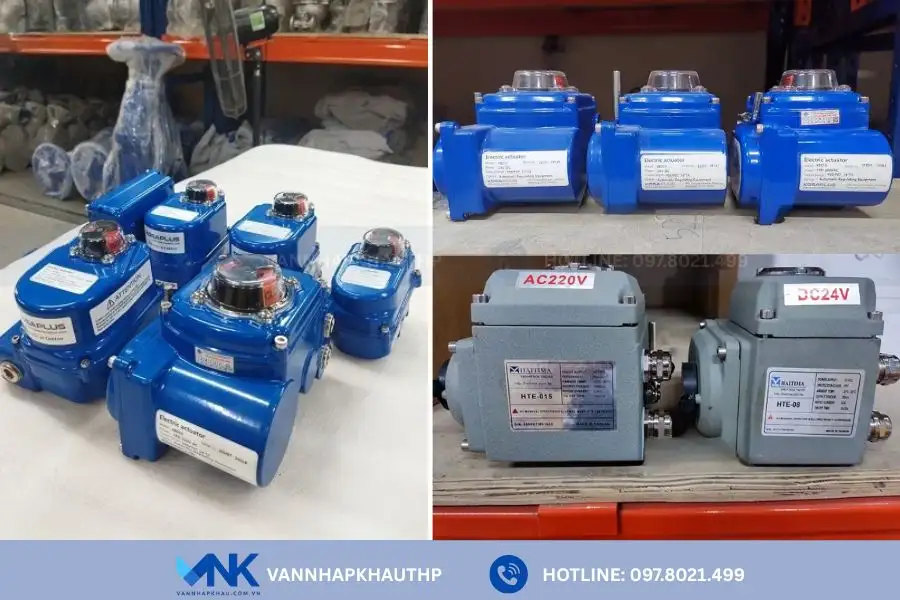

Hiện nay, trên thị trường Van Nhập Khẩu THP là một trong những đơn vị phân phối trực tiếp các dòng sản phẩm bộ điều khiển điện. Với các thương hiệu hàng đầu như Kosaplus – Hàn Quốc, Haitima – Đài Loan. Toàn bộ sản phẩm, chúng tôi cam kết được nhập khẩu chính ngạch, chính hãng 100%, đầy đủ giấy tờ CO, CQ, chính sách bảo hành 12 tháng, cơ chế 1 đổi 1 theo nhà sản xuất.
