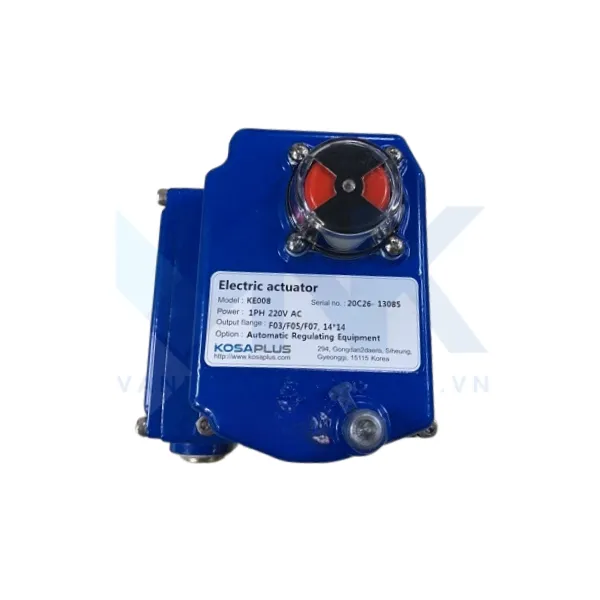

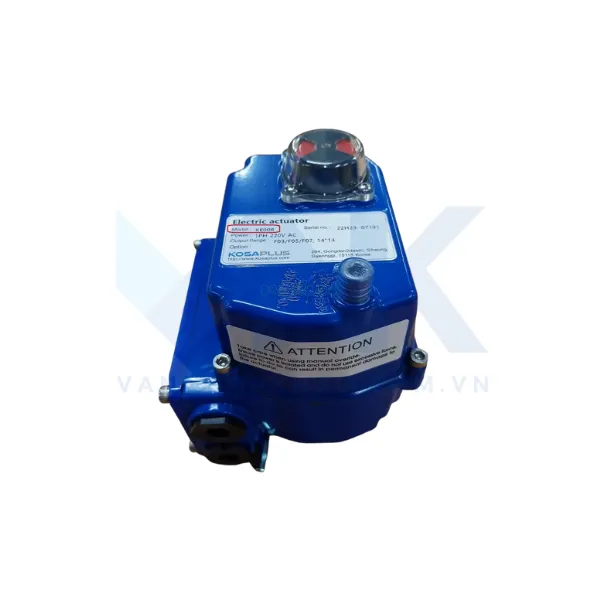

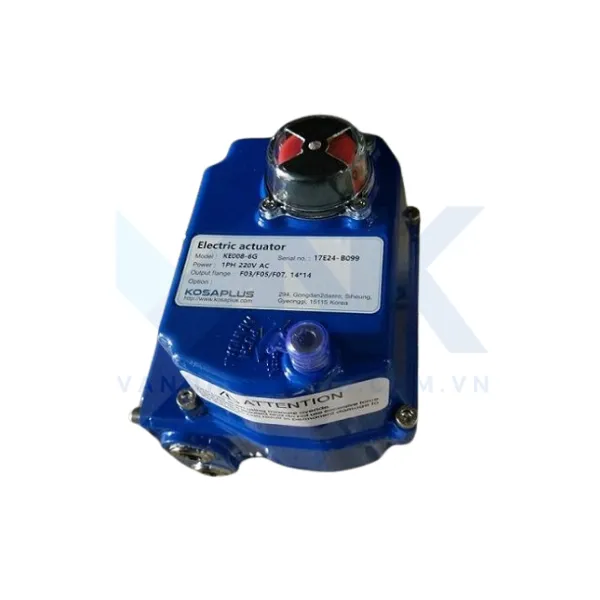

Bộ điều khiển điện KE008 là gì?
Bộ điều khiển điện KE008 là mã Model của dòng động cơ điện được sản xuất tại Hàn Quốc do Hãng Kosa cung cấp. Động cơ điều khiển điện KE008 được lắp với van bi DN50 và van bướm DN100
Cấu tạo và nguyên lý hoạt động bộ điều khiển điện KE008
Động cơ điện sẽ luôn ở một trong hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tức là khi van mở, đĩa van bướm sẽ quay một góc 90 độ và nằm song song với hướng dòng chảy của lưu chất lúc, này lúc này lưu lượng chảy qua van là lớn nhất, van được mở hoàn toàn. Khi van đóng, đĩa van bướm sẽ quay trở lại một góc 90 và nằm vuông góc với hướng dòng chảy của lưu chất, lúc này van được đóng hoàn toàn.
– Xuất xứ: Hàn Quốc
– Hãng sản xuất: Kosaplus
– Tiêu chuẩn động cơ: IP67
– Điện áp điều khiển: 220VAC, 24DC, 380V
– Hoạt động: đóng mở ON/OFF hoặc tuyến tính đóng mở theo góc
– Nhiệt độ làm việc: -5 ~ 60 độ C
– Ứng dụng: liên kết với van bướm hoặc van bi
– Thời gian đóng, Mở: 13 giây
– Gấy chứng nhận đăng ký độc quyền của hãng kosaplus.
Thiết bị truyền động điện KE008 dùng để làm gì?
Model KE008 được lắp vào van bi – van bướm theo công thức:
Bộ điều khiển điện KE008 + Van bi50A = Van bi điều khiển điện DN50
Bộ điều khiển điện KE008 + Van bướm 100A = Van bướm điều khiển điện DN100
Van bi điều khiển điện DN50
*THÔNG SỐ KỸ THUẬT:
– Vật liệu: Toàn thân inox 304, 316
– Điện áp sử dụng: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
– Áp lực cho phép: PN16, PN25, PN40, PN60
– Nhiệt độ làm việc: -20°C đến 200°C
– Kích thước danh nghĩa: DN15 (1/2″) – DN150 (6″)
– Dạng 3 cửa, 3 ngã: 1 cửa vào 2 cửa ra, bi bên trong dạng chữ T, hoặc chữ L
– Kiểu lắp – kiểu ghép: dạng lắp ren – rắc co, hoặc lắp mặt bích
– Kiểu hoạt động: ON/OFF hoặc tuyến tính
– Xuất sứ: Hàn Quốc
– Hãng:Kosa
Van bướm điều khiển điện DN100
– Thân van bướm: Gang xám
– Đĩa, trục: Inox 304 (CF8)
– Vòng làm kín: Cao su (EPDM)
– Áp suất làm việc: 10k,16k
– Nhiệt độ làm việc: 180 độ C
– Kết nối: Wafer ( dạng kẹp)
– Kích cỡ: DN50 ~ DN500
– Hoạt động bằng điện: 220v, 110v, 24v
– Đóng mở On/OFF, Tuyến tính ( đóng mở theo góc)
– Tiêu chuẩn chống thấm nước: IP67
– Có thể đóng mở van bằng tay khi gặp sự cố mất điện.
– Thời gian đóng mở van hoàn toàn: 15s, 30s, 40s, 60s
– Công suất bộ điều khiển điện: 20w ~ 140w
– Xuất xứ Kosaplus Hàn Quốc
– Thời gian bảo hành: 15 tháng
>>>Thư viện: Van bi điều khiển điện – Van bướm điều khiển điện
