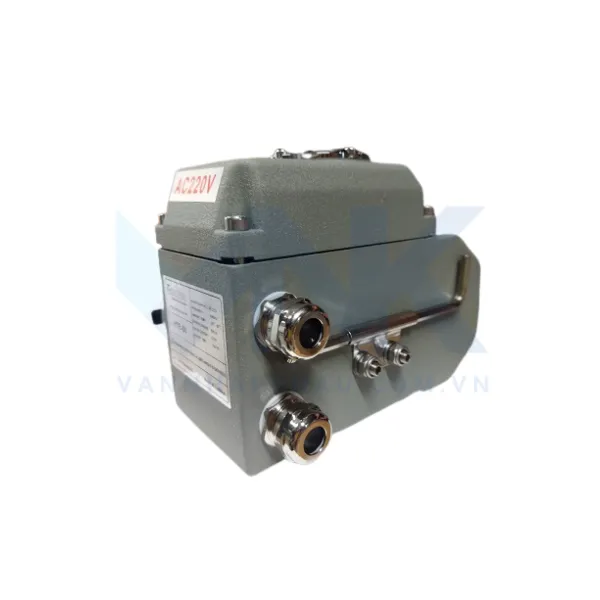

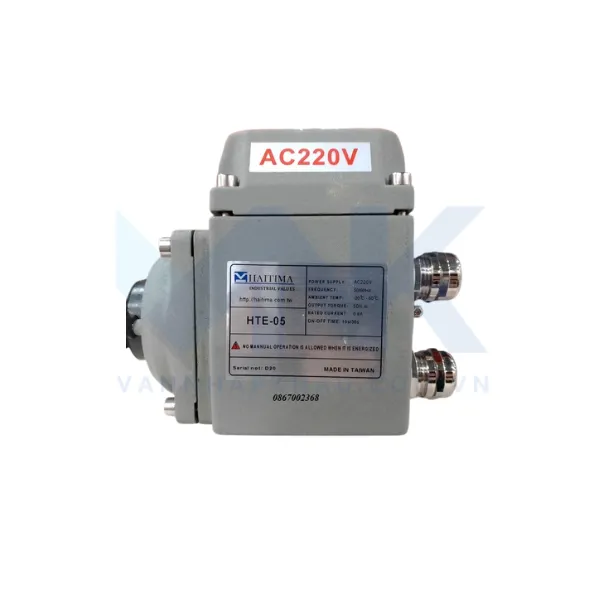

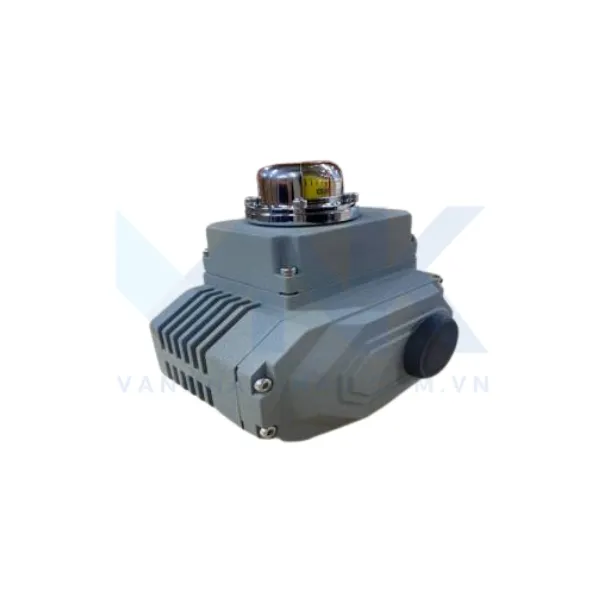

Bộ điều khiển điện HTE05



Công ty Tuấn Hưng Phát cung cấp và phân phối bộ điều khiển điện Model HTE05 – Thiết bị truyền động điện HTE05 – Lắp cho van bi DN25 – 32A . Lắp cho van bướm DN65. Nhập khẩu trực tiếp từ Đài Loan – Hãng Haitima. Bảo hành 12 tháng, catalogue, cocq. Giá niêm yết tốt nhất thị trường.



Kênh hỗ trợ

1. Bộ điều khiển điện HTE05 là gì?

HTE05 là mã Model của dòng động cơ điện được sản xuất tại Hàn Quốc do Hãng Kosa cung cấp. Động cơ điều khiển điện HTE05 được lắp với van bi DN25 – DN32 và van bướm DN65

bo_dieu_khien_dien_dong_co_dien_haitima_hte05

2. Cấu tạo và nguyên lý hoạt động bộ điều khiển điện HTE05

Động cơ điện sẽ luôn ở một trong hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tức là khi van mở, đĩa van bướm sẽ quay một góc 90 độ và nằm song song với hướng dòng chảy của lưu chất lúc, này lúc này lưu lượng chảy qua van là lớn nhất, van được mở hoàn toàn. Khi van đóng, đĩa van bướm sẽ quay trở lại một góc 90 và nằm vuông góc với hướng dòng chảy của lưu chất, lúc này van được đóng hoàn toàn.

Thông số kỹ thuật bộ điều khiển điện HTE05

– Xuất xứ: Đài Loan
– Hãng sản xuất: Haitima
– Tiêu chuẩn động cơ: IP67
– Điện áp điều khiển: 220VAC, 24DC, 380V
– Hoạt động: đóng mở ON/OFF hoặc tuyến tính đóng mở theo góc
– Nhiệt độ làm việc: -5 ~ 60 độ C
– Ứng dụng: liên kết với van bướm hoặc van bi
– Thời gian đóng, Mở: 13 giây
– Gấy chứng nhận đăng ký độc quyền của hãng Haitima.

3. Thiết bị truyền động điện HTE05 dùng để làm gì?

Model HTE05 được lắp vào van bi – van bướm theo công thức:

Bộ điều khiển điện HTE05 + Van bi 200A = Van bi điều khiển điện DN25 – DN32

Bộ điều khiển điện HTE05 + Van bướm 50A = Van bi điều khiển điện DN65

Van bi điều khiển điện DN25

*THÔNG SỐ KỸ THUẬT:
– Vật liệu: Toàn thân inox 304, 316
– Điện áp sử dụng: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
– Áp lực cho phép: PN16, PN25, PN40, PN60
– Nhiệt độ làm việc: -20°C đến 200°C
– Kích thước danh nghĩa: DN15 (1/2″) – DN150 (6″)
– Dạng 3 cửa, 3 ngã: 1 cửa vào 2 cửa ra, bi bên trong dạng chữ T, hoặc chữ L
– Kiểu lắp – kiểu ghép: dạng lắp ren – rắc co, hoặc lắp mặt bích
– Kiểu hoạt động: ON/OFF hoặc tuyến tính
– Xuất sứ: Hàn Quốc
– Hãng:Haitima

Van bướm điều khiển điện DN65

van_buom_dieu_khien_dien_dn65_haitima_dai_loan
– Thân van bướm: Gang xám
– Đĩa, trục: Inox 304 (CF8)
– Vòng làm kín: Cao su (EPDM)
– Áp suất làm việc: 10k,16k
– Nhiệt độ làm việc: 80 độ C
– Kết nối: Wafer ( dạng kẹp)
– Kích cỡ: DN50 ~ DN500
– Hoạt động bằng điện: 220v, 110v, 24v
– Đóng mở On/OFF, Tuyến tính ( đóng mở theo góc)
– Tiêu chuẩn chống thấm nước: IP67
– Có thể đóng mở van bằng tay khi gặp sự cố mất điện.
– Thời gian đóng mở van hoàn toàn: 15s, 30s, 40s, 60s
– Công suất bộ điều khiển điện: 20w ~ 140w
– Xuất xứ: Haitima
– Thời gian bảo hành: 15 tháng

>>>Thư viện: Van bi điều khiển điệnVan bướm điều khiển điện

Chất liệu

Hợp kim nhôm

Thương hiệu

Haitima

Xuất xứ

Đài Loan
