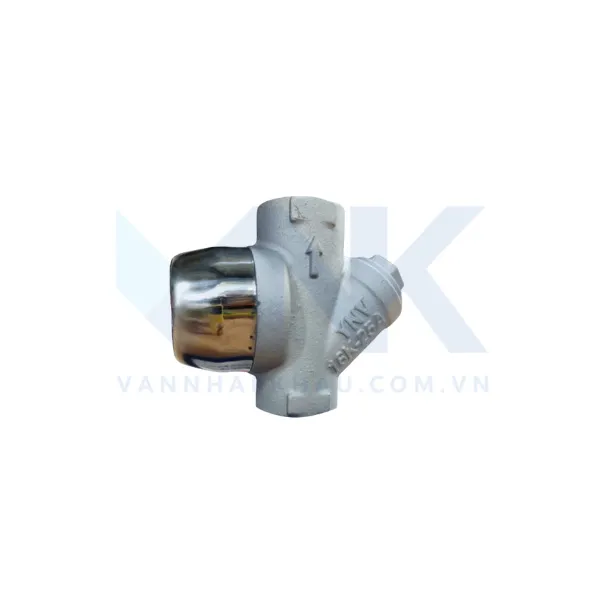

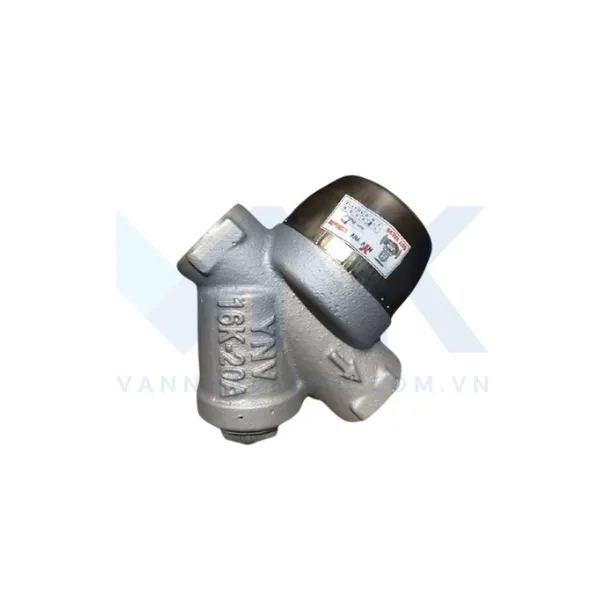

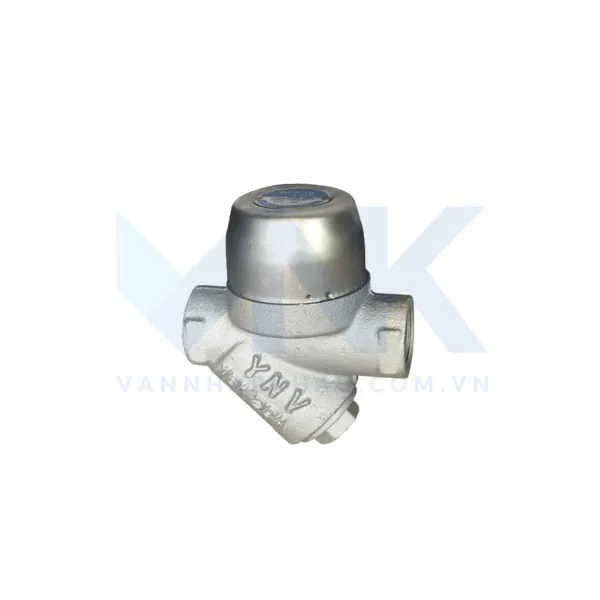

Bẫy hơi dạng đồng tiền

Tìm hiểu thêm về bẫy hơi dạng đồng tiền

Bẫy hơi dạng đồng tiền là loại van xả nước ngưng theo chu kỳ. Khi bẫy hơi mở/đóng do tác động của áp lực được tạo ra bên trong tác động lên trên bề mặt và dưới đáy van để chúng ta dể hiểu là như vậy. Những áp lực này được tạo ra từ các yêu tố có bên trong bẫy hỡi khi lắp đặp vào hệ thống hơi nước nóng : khí, hơi ngưng tụ và hơi nước…

Bẫy hơi dạng đồng tiền có cấu tạo chính từ bên ngoài như dạng van lọc y. Bên trong thân bẫy hơi có cấu tạo bởi nhiều miếng nhiệt tĩnh ghép lại với chức năng đóng mở van cho lưu chất đi qua. Bẫy hơi đồng tiền có các kích cỡ từ DN15 đến DN100 được làm từ các chất liệu chính như gang, inox và được sản xuất từ Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu…

* Khi mở ra quá thường xuyên có lẽ do một vị trí lạnh ẩm ướt, và nhiều gió. Tốc độ mở có thể được làm chậm lại bằng cách lắp một vỏ bọc cách điện lên trên cùng của cái bẫy. Hơi nước tích tụ bên trong đường ống do các nguyên nhân:

– Trở ngại để làm nóng trao đổi.

– Thiếu hơi và giảm áp suất.

– Thiệt hại trên đường ống và thiết bị do búa nước gây ra.

Thông số kỹ thuật bẫy hơi đồng tiền

– Chất liệu : Gang dẻo
– Áp lực làm việc: 3.5 – 16kgf/cm2
– Nhiệt độ làm việc : Max 2200C
– Kích cỡ : DN15 – DN50
– Kết nối: Ren, bích
– Lưu chất sử dụng: hơi nóng
– Xuất xứ : Taiwan
– Bảo hành: 12 tháng
– Giấy tờ: ĐẦy đủ

Đánh giá ưu nhược điểm của bẫy hơi dạng đồng tiền

Ưu điểm

• Thiết kế bẫy hơi dạng đồng tiền nhỏ gọn, nhẹ và dễ dàng lắp đặt vào hệ thống.
• Kích thước nhỏ phù hợp với nhiều vị trí lắp đặt khác nhau.
• Tuy nhỏ nhưng khả năng vận hành của thiết bị vô cùng quả, ngoài ra khả năng tụ nước tốt, lượng xả nước từ van khá cao.
• Thiết bị có khả năng chống ăn mòn hiệu quả.
• Do thiết kế đĩa van của bẫy hơi đồng tiền hoạt động theo một kiểu duy nhất có thể tháo rời thay thế thông qua nắp van nên cũng dễ dàng bảo trì bảo dưỡng khi có sự cố.
• Hoạt động của bẫy hơi dạng đồng tiền có thể vận hành được trong môi trường nhiệt độ cao, áp suất lớn mà không xuất hiện tình trạng búa nước.
• Ngoài ra thiết bị không bị hỏng hóc do đóng băng nếu được lắp đặt với với đĩa trong mặt phẳng dạng đứng và thải tự do ra bên ngoài.

Nhược điểm

Bẫy hơi dạng đồng tiền không vận hành trong môi trường áp lực thấp. Thiết bị chỉ vận hành trong môi trường áp lực tối thiểu 0.25 bar.

Thiết bị vận hành thường xuất hiện tiếng ồn gây khó chịu cho người dùng.

Mô tả chi tiết về cấu tạo và cách vận hành của bẫy hơi dạng đồng tiền

Cấu tạo bẫy hơi đồng tiền

Bẫy hơi dạng đồng tiền là sự kết hợp của các thiết bị như thân bẫy hơi, đĩa van đồng tiền, nắp che và bộ lọc…

Thân bẫy được chế tạo trực tiếp từ gang đúc nguyên khối có độ dày cao. Vì thế thiết bị có khả năng chịu lực tốt và chịu được nhiệt độ cao.

Đồng tiền và đĩa van: Thiết kế đồng tiền từ hợp kim nhôm hoặc inox có khả năng tăng độ bền của đĩa van.

Bộ phận nắp che được thiết kế cùng với các chất liệu chế tạo thân van. Nắp van có thể tháo rời phòng trường hợp sửa chữa và bảo dưỡng van.

Bộ lọc của bẫy hơi dạng đồng tiền là bộ phận có thể thiết kế loại bỏ rác thải khỏi hệ thống dễ dàng nhất.

Cách vận hành của bẫy hơi dạng đồng tiền

Bẫy hơi dạng đồng tiền cần dựa vào nguyên tắc hiệu ứng động của hơi nước, khí nóng đi qua bẫy hơi. Khi lượng hơi nước cung cấp vào bẫy hơi đủ và nước ngưng tụ đủ lớn sẽ tạo ra áp suất. Lúc này nước trong bẫy hơi đầy và đẩy ngược đồng tiền lên trên mở cửa xả nước ngưng tụ cùng lượng khí hơi bay ra ngoài.

Nước thoát ra ngoài làm buồng dưới của bẫy hơi bị giảm áp suất. Lúc này trọng lượng của đĩa van kết hợp với hơi nước được cấp vào với tốc độ cao ép đĩa van trở về vị trí đóng ban đầu.

Ở thời điểm hơi nước bị kẹt lại trong phần khoang trên đĩa và áp suất phần trên và phần dưới cân bằng nhau. Tuy nhiên phần phía trên chịu lực lớn hơn vì diện tích tiếp xúc luôn nhiều hơn. Sau khoảng 20 – 40 giây nhiệt độ bên ngoài làm hơi nước ngưng tụ thành nước và rơi xuống các rãnh làm áp suất trong đĩa van giảm xuống.

Phân loại bẫy hơi đồng tiền

• Van bẫy hơi đồng tiền gang:
• Kích thước van: 1/2, 3/4, 1, 1.1/4, 1/2, 2, 2.1/2, 3, 4 inch
• Chất liệu van: gang, gang dẻo
• Chất liệu đĩa, trục: inox
• Kiểu lắp: nối ren, mặt bích
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: ~ 300 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu
• Bảo hành: 12 tháng

Van bẫy hơi đồng tiền lắp ren

• Kích thước van: 1/2, 3/4, 1, 1.1/4, 1/2, 2, 2.1/2, 3, 4 inch
• Chất liệu van: gang, inox
• Kiểu lắp: nối ren
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: ~ 200 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu
• Bảo hành: 12 tháng

Van bẫy hơi đồng tiền inox

• Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Chất liệu van: inox 201, inox 304, inox 316
• Vật liệu đĩa, trục: inox, thép không gỉ
• Kiểu lắp: nối ren, mặt bích
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: ~ 300 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu
• Bảo hành: 12 tháng

Van bẫy hơi đồng tiền lắp bích

• Kích thước van: DN50, DN65, DN80, DN100
• Chất liệu van: gang dẻo, inox
• Kiểu lắp: mặt bích
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: ~ 300 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu
• Bảo hành: 12 tháng

Phân loại theo xuất xứ

• Van bẫy hơi đồng tiền Đài Loan
• Van bẫy hơi đồng tiền Trung Quốc
• Van bẫy hơi đồng tiền Nhật Bản
• Van bẫy hơi đồng tiền Hàn Quốc
• Van bẫy hơi đồng tiền Châu Âu

Mua bẫy hơi dạng đồng tiền chính hãng ở đâu giá tốt?

Hiện các dòng bẫy hơi đồng tiền đang được ứng dụng ở nhiều công trình công nghiệp khác nhau. Chính vì thế nhu cầu sử dụng bẫy hơi ngày càng cao và đòi hỏi các đơn vị cung cấp cần chú trọng vào chất lượng cũng như giá cả đề thu hút khách hàng tốt hơn.

Tuấn Hưng Phát đang làm tốt điều này khi nhập khẩu các sản phẩm bẫy hơi dạng đồng tiền từ các thương hiệu nổi tiếng trên thế giới như Hàn, Nhật, Châu Âu, Đài Loan… Các sản phẩm của công ty nhập khẩu đều là hàng chính hãng có đầy đủ CO, CQ và chế độ bảo hành lên tới 12 tháng.

>>>Thư Viện: Bẫy hơi là gì?
