Bẫy hơi piston

Bẫy hơi piston được sử dụng khá phổ biến trong các hệ thống hơi nhờ khả năng xả nước ngưng nhanh, vận hành ổn định và chịu được nhiệt độ, áp suất cao. Với thiết kế nhỏ gọn, thiết bị phù hợp cho lò hơi, đường ống hơi và nhiều dây chuyền sản xuất công nghiệp. Cùng tìm hiểu chi tiết hơn về cấu tạo, nguyên lý hoạt động và ứng dụng của dòng bẫy hơi này.

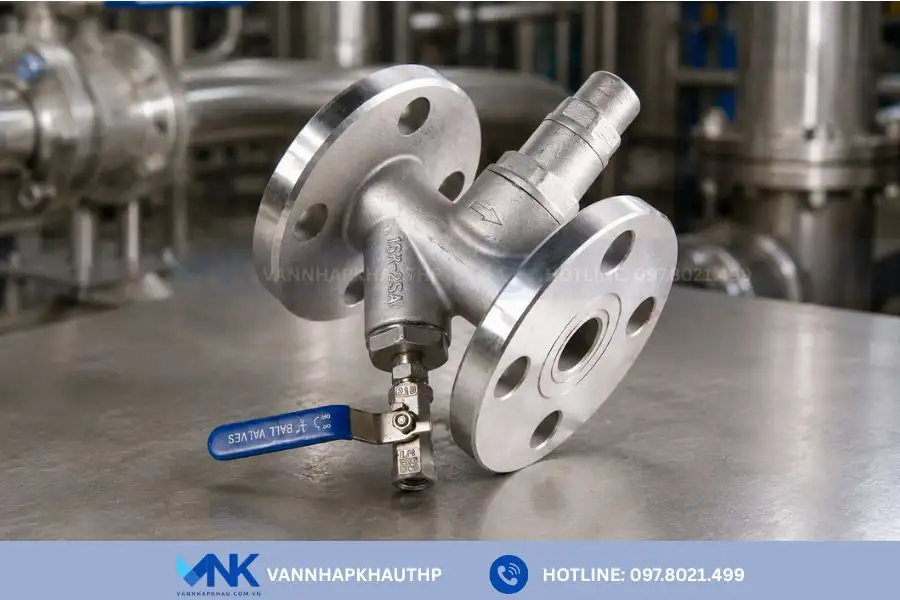

Bẫy hơi piston là gì?

Bẫy hơi piston, còn được gọi là bẫy hơi xung lực, là thiết bị có nhiệm vụ tự động loại bỏ nước ngưng ra khỏi hệ thống hơi. Thiết bị hoạt động dựa trên sự thay đổi áp suất trong buồng điều khiển, từ đó làm piston (pít-tông) dịch chuyển để đóng hoặc mở cửa xả. Nhờ cơ chế này, nước ngưng được thoát ra ngoài kịp thời trong khi lượng hơi nóng thất thoát được hạn chế.

Bẫy hơi piston thường được chế tạo từ gang, thép hoặc inox để đáp ứng yêu cầu làm việc trong môi trường nhiệt độ và áp suất cao. Tùy từng model, dòng bẫy hơi này có thể chịu nhiệt độ tối đa từ 350°C đến 425°C và áp suất danh định PN16–PN40. Với kết cấu nhỏ gọn, ít chi tiết chuyển động và độ bền cơ học cao, bẫy hơi piston phù hợp lắp đặt trên đường ống hơi chính, hệ thống gia nhiệt, bộ trao đổi nhiệt và nhiều hệ thống công nghiệp có điều kiện vận hành khắc nghiệt.

Thông số kỹ thuật

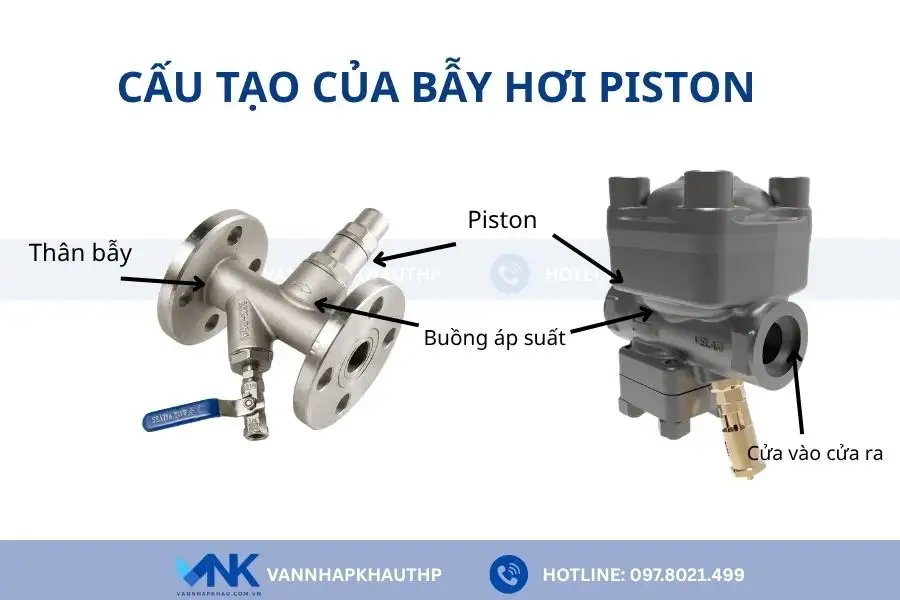

Cấu tạo bẫy hơi xung lực

Bẫy hơi piston có thiết kế đơn giản, nhỏ gọn với ít chi tiết chuyển động, giúp tăng độ bền và hạn chế hư hỏng trong quá trình vận hành. Về cơ bản, cấu tạo của sản phẩm gồm các bộ phận sau:

• Thân bẫy hơi: Thường được chế tạo từ gang, thép hoặc inox, có nhiệm vụ bảo vệ các chi tiết bên trong và chịu áp lực chính của hệ thống.
• Piston (pít-tông): Là bộ phận trực tiếp thực hiện việc đóng mở cửa xả nước ngưng. Bộ phận này thường được làm từ inox hoặc thép hợp kim để đảm bảo độ bền, khả năng chịu mài mòn khi tiếp xúc với lưu chất.
• Buồng áp suất: Nơi tạo ra sự chênh lệch áp suất để điều khiển chuyển động của piston.
• Cửa vào và cửa ra: Cho phép nước ngưng đi vào và thoát ra khỏi bẫy hơi.

Nguyên lý hoạt động

Bẫy hơi piston hoạt động dựa trên sự thay đổi áp suất của môi chất và nước ngưng trong buồng điều khiển. Cụ thể:

• Khi nước ngưng đi vào bẫy hơi, sự chênh lệch áp suất trong buồng điều khiển làm piston dịch chuyển, mở cửa xả để nước ngưng thoát ra ngoài.
• Khi hơi nóng đi vào buồng điều khiển, áp suất phía trên piston tăng lên, làm piston dịch chuyển về vị trí đóng và hạn chế hơi thoát qua cửa xả.

Phân tích ưu, nhược điểm của bẫy hơi piston

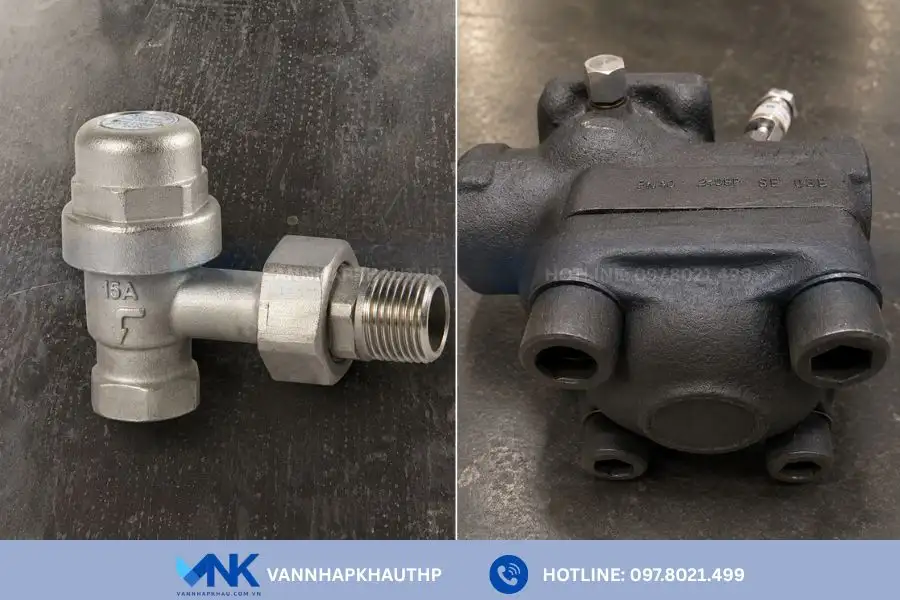

Ưu điểm

So với các loại bẫy hơi truyền thống, bẫy hơi piston sở hữu rất nhiều ưu điểm nổi bật. Cụ thể:

✅ Sản phẩm có cấu tạo đơn giản, ít chi tiết chuyển động.

✅ Có khả năng làm việc ở nhiệt độ trên 400°C và áp suất khoảng 16–40 bar tùy model, phù hợp với môi trường vận hành khắc nghiệt.

✅ Thiết kế nhỏ gọn, thích hợp lắp đặt trên các hệ thống đường ống có không gian lắp đặt hạn chế.

✅ Cơ cấu piston phản ứng nhanh khi lượng nước ngưng thay đổi, giúp nước ngưng được xả kịp thời và hỗ trợ duy trì đường ống hơi vận hành ổn định.

✅ Trong nhiều ứng dụng, bẫy hơi piston có mức chi phí đầu tư tương đối hợp lý so với một số dòng bẫy hơi khác.

Nhược điểm

Bên cạnh ưu điểm, bẫy hơi piston cũng tồn tại một vài hạn chế nhất định. Cụ thể:

✅ Piston và xi lanh có khe hở nhỏ nên dễ bị ảnh hưởng bởi cặn bẩn, làm tăng nguy cơ kẹt trong quá trình vận hành.

✅ Trong một số điều kiện vận hành, bẫy có thể phát sinh một lượng nhỏ hơi thất thoát qua cửa xả.

✅ Ở mức tải nhẹ, bẫy hơi piston dễ gây tiếng ồn và rung động

Các loại bẫy hơi piston phổ biến trên thị trường hiện nay

Bẫy hơi piston hiện được phân loại chủ yếu dựa vào kiểu kết nối. Cụ thể:

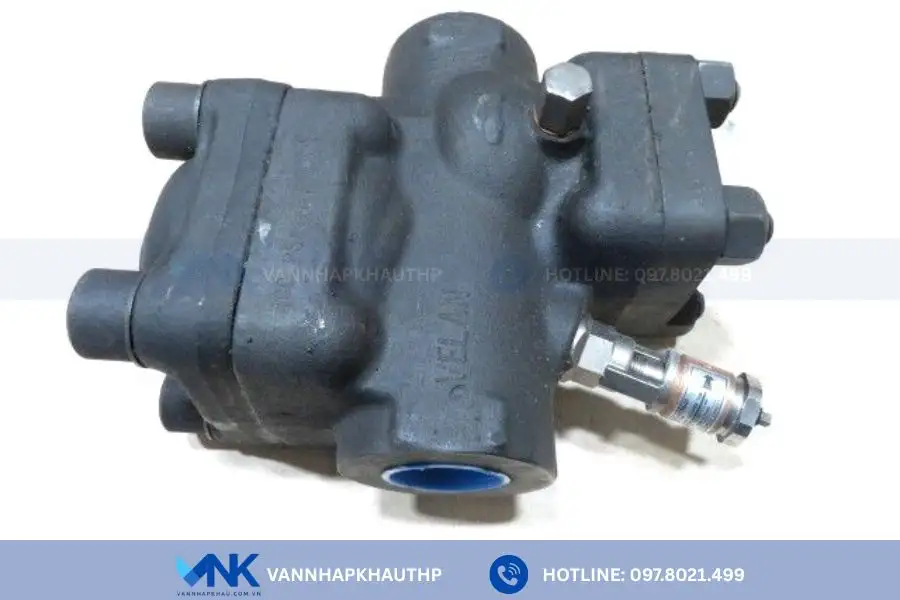

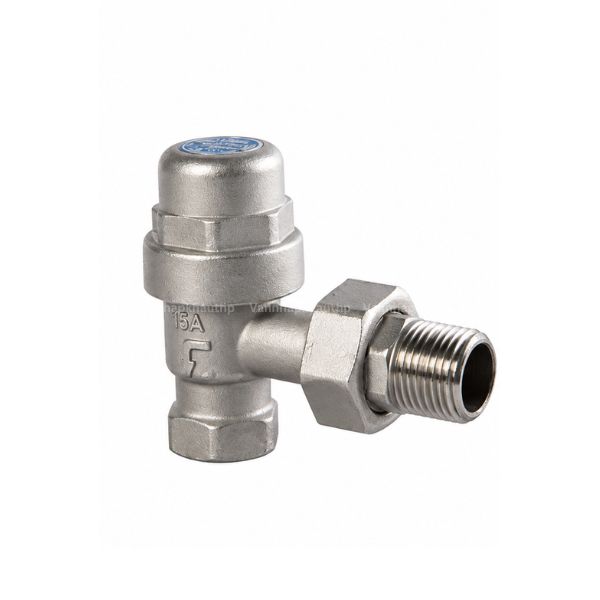

Bẫy hơi piston nối ren

Bẫy hơi piston nối ren là loại bẫy hơi có thiết kế nhỏ gọn, kích cỡ từ DN15-DN50. Sản phẩm sử dụng kết nối ren trong theo các tiêu chuẩn như BSPT, NPT, giúp việc lắp đặt, tháo rời trở nên nhanh chóng, dễ dàng.

Ưu điểm nổi bật của sản phẩm này là kích thước nhỏ gọn, giá thành hợp lý và không cần nhiều không gian lắp đặt. Sản phẩm thường được ứng dụng trong các hệ thống dân dụng hoặc công nghiệp quy mô nhỏ.

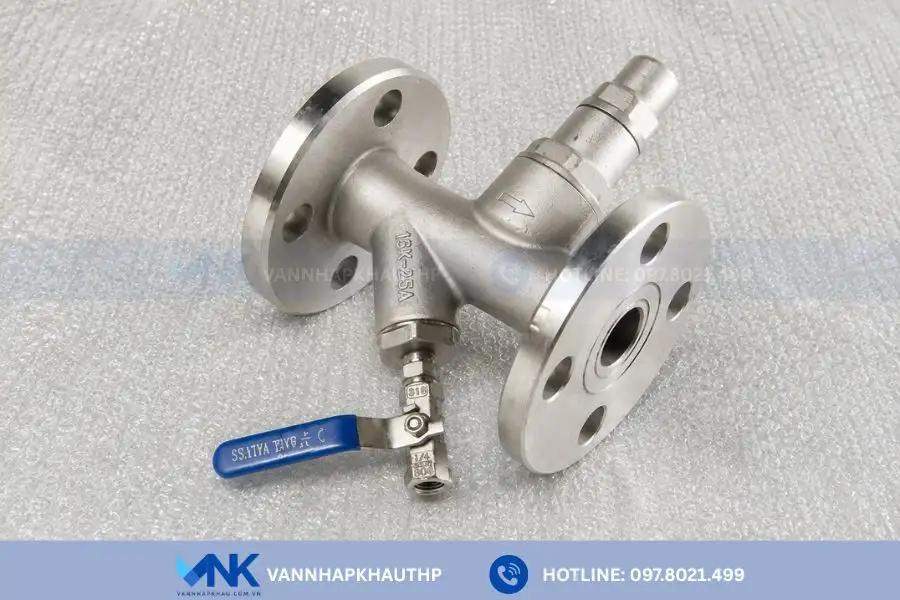

Bẫy hơi piston nối bích

Bẫy hơi xung lực nối bích được thiết kế với hai mặt bích tiêu chuẩn JIS, DIN hoặc ANSI, phù hợp với các hệ thống đường ống kích thước lớn, từ DN50 trở lên. So với nối ren, kiểu kết nối mặt bích giúp tăng độ kín, hạn chế rò rỉ khi vận hành. Kiểu kết nối này cũng giúp tăng độ chắc chắn, khả năng chịu nhiệt, chịu áp suất và hạn chế ảnh hưởng của rung động trong quá trình vận hành.

Hiện tại bẫy hơi piston nối bích thường được sử dụng phổ biến trên các đường ống hơi chính, nhà máy nhiệt điện, hóa chất, dệt nhuộm và các hệ thống công nghiệp quy mô lớn.

Bẫy hơi piston thường dùng ở đâu?

Với khả năng chịu nhiệt độ, áp suất cao cùng kết cấu bền bỉ, bẫy hơi piston được sử dụng rộng rãi trong nhiều hệ thống hơi công nghiệp. Loại bẫy hơi này đặc biệt phù hợp với các vị trí có tải nước ngưng ổn định và điều kiện vận hành khắc nghiệt.

Một số ứng dụng phổ biến của bẫy hơi piston gồm:

• Đường ống hơi chính và đường ống phân phối hơi
• Hệ thống lò hơi công nghiệp
• Thiết bị gia nhiệt bằng hơi
• Hệ thống sấy trong ngành dệt nhuộm, giấy và bao bì
• Nhà máy thực phẩm, đồ uống
• Nhà máy hóa chất, hóa dầu
• Nhà máy nhiệt điện
• Hệ thống hơi áp suất cao
• Các dây chuyền sản xuất yêu cầu vận hành liên tục và ổn định

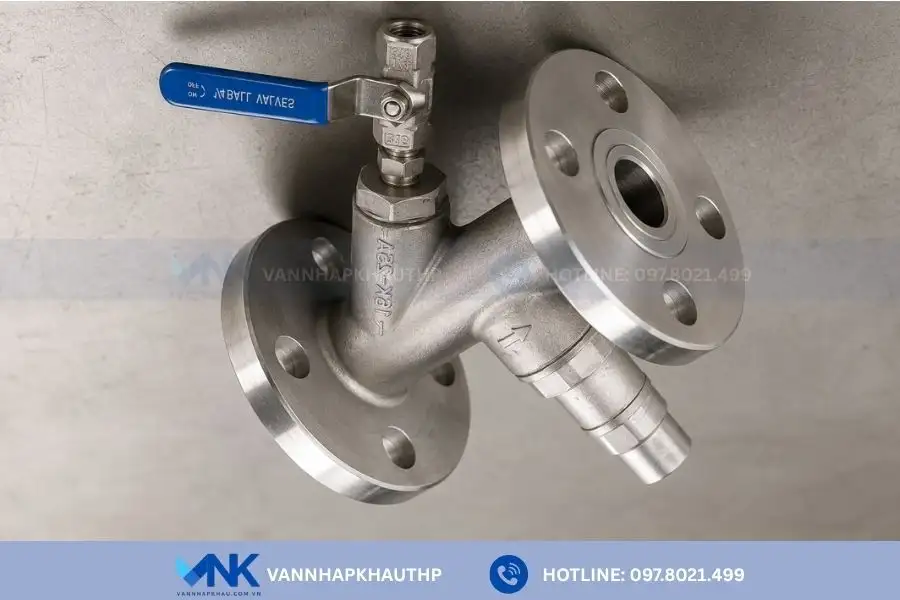

Địa chỉ uy tín để mua bẫy hơi piston chính hãng, chất lượng

Bẫy hơi piston là một trong những dòng bẫy hơi được nhiều doanh nghiệp lựa chọn nhờ độ bền cao, khả năng làm việc ổn định trong môi trường áp suất và nhiệt độ lớn. Tuy nhiên, để đảm bảo độ bền và quyền lợi bảo hành, quý khách nên lựa chọn sản phẩm chính hãng tại các đơn vị phân phối uy tín.

Tại Việt Nam, Van Nhập Khẩu THP là đơn vị nhập khẩu và phân phối bẫy hơi piston của thương hiệu YNV Hàn Quốc cùng nhiều thương hiệu uy tín khác. Sản phẩm có sẵn tại kho với đa dạng kích cỡ, kiểu kết nối và đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc, xuất xứ. Với 16 năm kinh nghiệm trong lĩnh vực van và thiết bị công nghiệp, chúng tôi có khả năng đáp ứng nhanh nhu cầu đặt hàng, hỗ trợ khách hàng chủ động tiến độ thi công.

Bên cạnh đó, Van Nhập Khẩu còn hỗ trợ vận chuyển, lắp đặt, bảo dưỡng tận nơi. Đối với các đơn hàng số lượng lớn, khách hàng còn được áp dụng chính sách chiết khấu phù hợp, giúp tối ưu chi phí đầu tư.

Liên hệ ngay Van Nhập Khẩu để được tư vấn lựa chọn sản phẩm và báo giá chi tiết về bẫy hơi piston.
