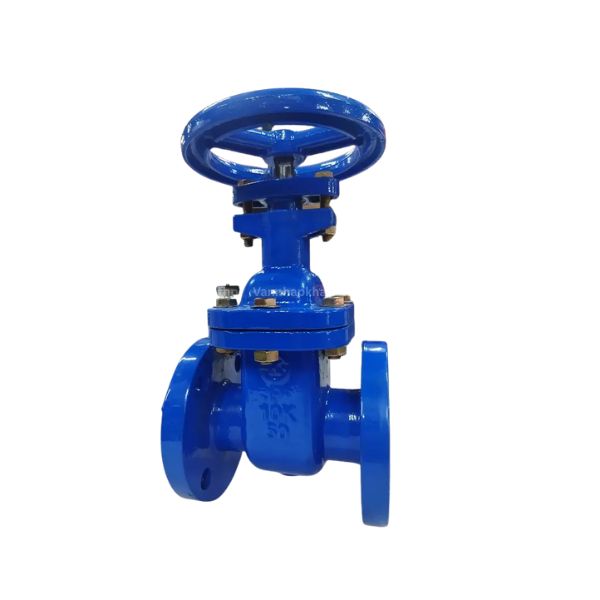

Giới thiệu sản phẩm van cổng ty chìm Wonil Hàn Quốc

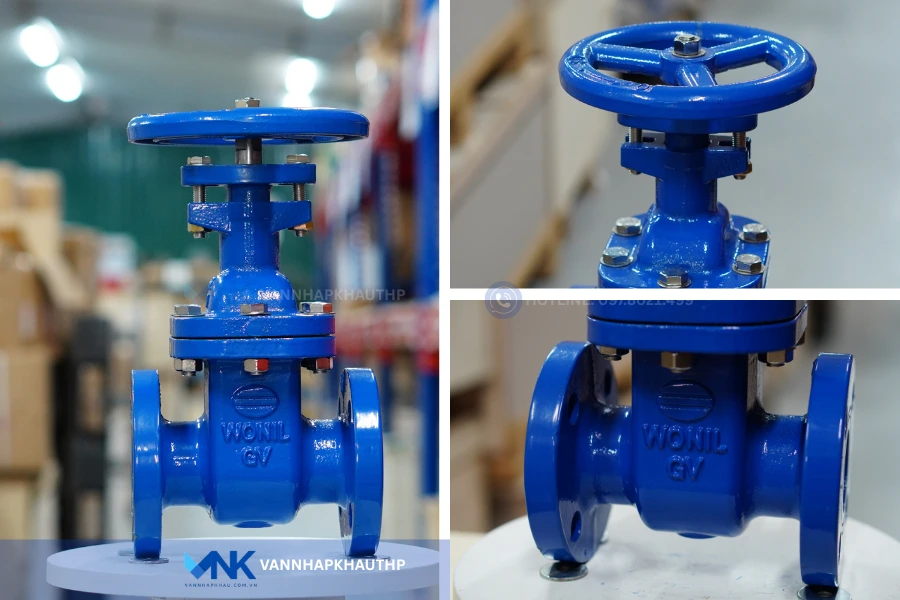

Van cổng ty chìm wonil hàn quốc là dòng van thông dụng được sử dụng nhiều nhất hiện nay. Bởi thiết kế phần ty van năm chìm phía bên trong van. Do đó nó tiết kiệm được không gian hẹp nhưng lại hạn chế với một số hệ thống yêu cầu van nằm ở vị trí sâu. Về phần vận hành cũng như van ty nổi được quay vô lăng điều khiển cho van đóng mở, nhưng phần ty van không nâng lên hạ xuống vì nó nằm chìm bên trong.
Dang van cửa ty chìm này thường được sử dụng cho các hệ thống có không gian hạn chế, ít hẹp, giúp tiết kiệm tốt đa không gian của hệ thống.
Công ty Tuấn Hưng Phát là đơn vị nhập khẩu trực tiếp và phân phối độc quyền sản phẩm Van cổng ty chìm Wonil – Hàn Quốc , van cổng Hàn Quốc tại Việt Nam. Kích thước dạng van ty chìm từ DN40 – DN350. Vật liệu chế tạo chủ yếu là Gang đúc GC200, inox 304, Thép A216. Kết nối mặt bích tiêu chuẩn JIS10K. Cam kết chính hãng, chất lượng, đầy đủ giấy tờ COCQ, CATALOGUE, BẢN VẼ KỸ THUẬT.

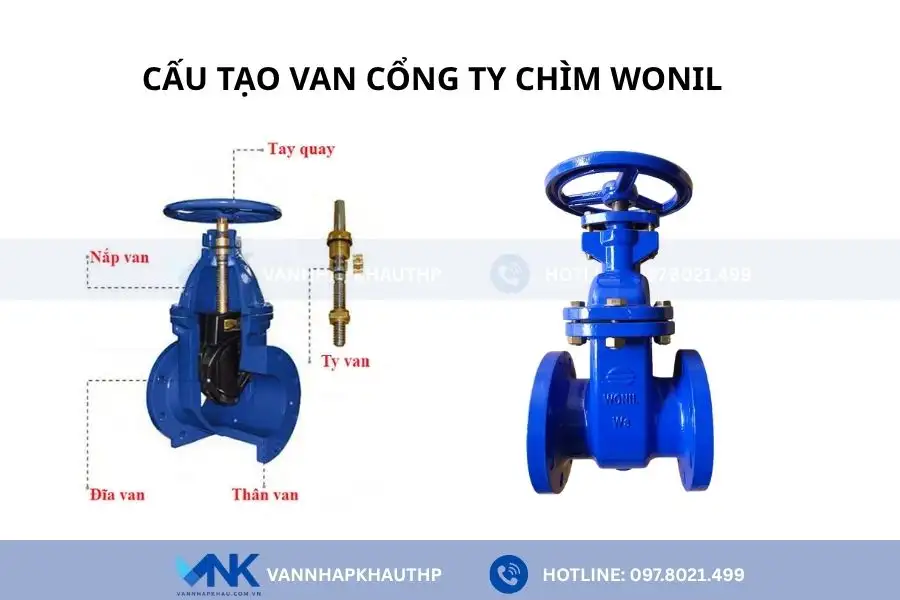

Cấu tạo van cổng ty chìm Wonil Hàn Quốc
- Tương tự như cấu tạo của van cổng ty nổi – van cổng ty chìm có cấu tạo cơ bản bao gồm các bộ phận:
- Thân van: Thân van chưa các bộ phận chi tiết của van cố định với nhau và phần kết nối ống thường được làm từ gang, inox, thép
- Tay van: Tay van là bộ phận truyền chuyển động điều khiển từ tay quay vô lăng xuống đĩa van
- Đĩa van: Đĩa van cổng ty chìm là phần cánh đóng mở nâng lên hạ xuống, là nơi tiếp xúc trực tiếp với lưu chất
- Nắp chụp: Phần nắp cho phép van cố định phần ty van và tạo kết cấu chắc chắn và kín đáo
- Đệm làm kín: Gioăng điệm làm kín cho phép van hoạt động áp lực cao, đảm bảo kín an toàn
Nguyên lý hoạt động của van cổng ty chìm wonil – Hàn Quốc
Van cổng ty chìm hoạt động đơn giản với tác động bên ngoài lên tay quay xoay, phần trục và đĩa van được nâng lên và hạ xuống, lúc này van chuyển từ trạng thái đóng sang trạng thái mở cho lưu chất chảy qua.
Đối với van ty chìm dễ dạng nhận thấy phần ty khi đĩa van nâng lên hạ xuống, thì ty van không nâng lên do vậy nó được gọi là van cổng ty chìm.
Thông số van cổng ty chìm Wonil – Hàn Quốc
- Cỡ van: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350.
- Dùng cho các ống fi: 49mm, 60mm, 76mm, 90mm, 114mm, 140mm, 168mm, 220mm, 273mm, 320mm, 355mm
- Ich: 2”, 2/1-2, 4”, 5”, 6”, 8”, 10”, 12”, 14”
- Vật liệu thân: Gang đúc GC200
- Trục van: STS304
- Đĩa van: Gang đúc GC200
- Viền làm kín: Đồng CAC406
- Kết nối: Mặt bích
- Tiêu chuẩn kết nối: JIS10K
- Áp lực làm việc: 10bar – 16 bar
- Áp lục test van: 21kg/cm2
- Nhiệt độ làm việc: – 5 độ C ~ 120 độ C
- Môi trường làm việc: Nước, nước đa dụng
- Thương hiệu: Wonil
- Xuất xứ: Hàn Quốc
- Bảo hành 2 năm
- Hàng có sẵn
Phân loại van công ty chìm thông dụng.
Để lựa chọn đúng van lắp đặt phù hợp cho hệ thống, cùng chúng tôi tìm hiểu có nhưng loại van cổng ty chìm nào, kết nối, chất liệu:
Lựa chọn van theo chất liệu cấu tạo
- Van cổng gang ty chìm wonil Hàn Quốc
- Van cổng thép ty chìm wonil Hàn Quốc
- Van cổng inox ty chìm wonil Hàn Quốc
- Van cửa đồng ty chìm Wonil Hàn Quốc
Lựa chọn van theo kêt nói
- Van cổng mặt bích ty chìm Wonil Hàn Quốc
- Van cổng ren ty chìm Wonil Hàn Quốc
Lựa chọn van theo hệ thống:
- Van cổng ty chìm tay quay Wonil Hàn Quốc
- Van cổng ty chìm nắp chụp chôn ngầm Hàn Quốc
Cùng chúng tối tiếp tục tìm hiểu chi tiết về các loại van cổng ty chìm thông dụng:

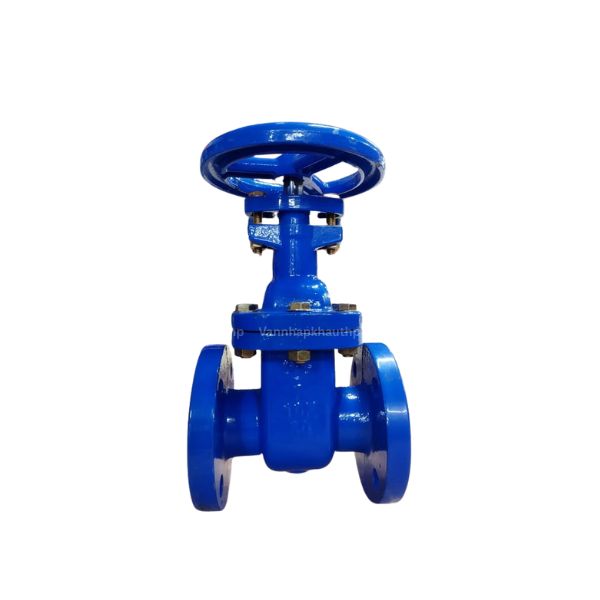

Van cổng ty chìm tay quay Hàn Quốc
Van cổng ty chìm tay quay Hàn Quốc là loại van được gọi là thông dụng nhất hiện nay, với có chế vận hành bằng cách xoat vô lăng theo hai chiều cho phép van đóng mở. Với thiết kế tay xoay nó cho phép người sử dụng thao tác dễ dàng bởi hệ thống vô lăng trợ lực cho cả nhưng kích thước van lớn.

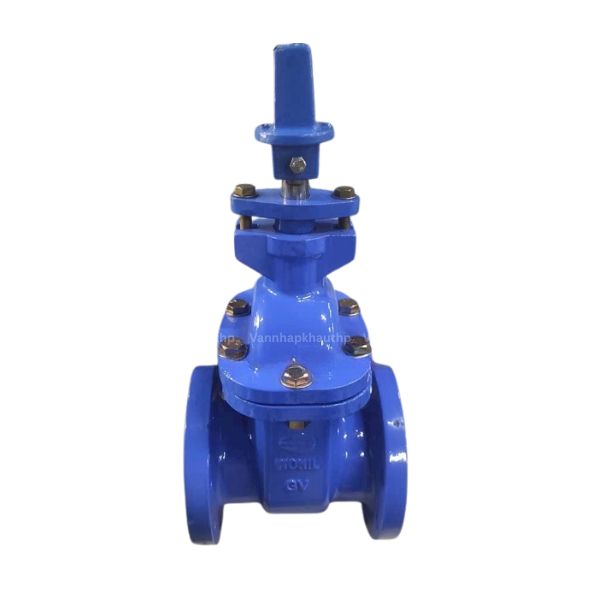

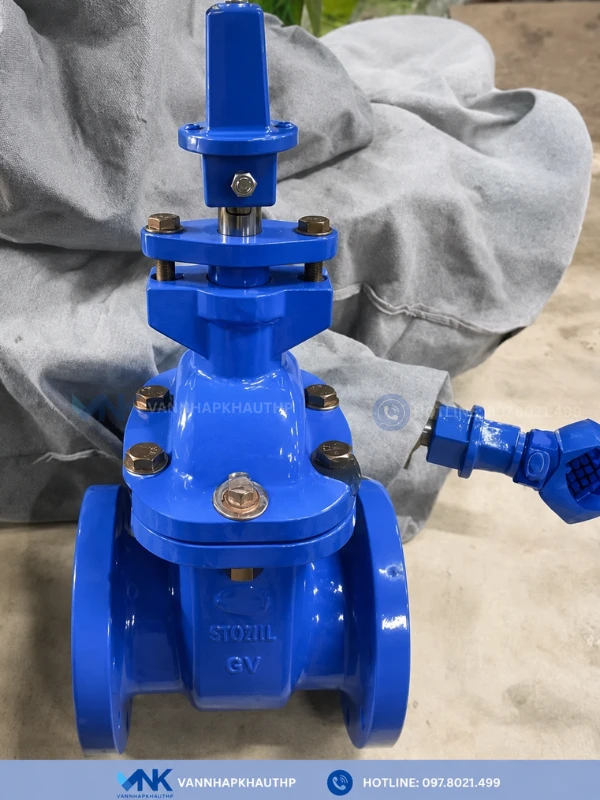

Van cổng ty chìm nắp chụp Hàn Quốc
Van cổng ty chìm nắp chụp là loại chuyên lắp đặt cho các hệ thống chôn ngầm, với thiết kế phần nắm chụp để kết nối với trục và bộ phận điều khiển dời bên ngoài.
Đây là sản phẩm lắp đặt dưới các hệ thống chôn ngầm, khi cần đóng mở chúng ta cần kết nối trục sắt và trục van để vận hành van theo ý muốn.

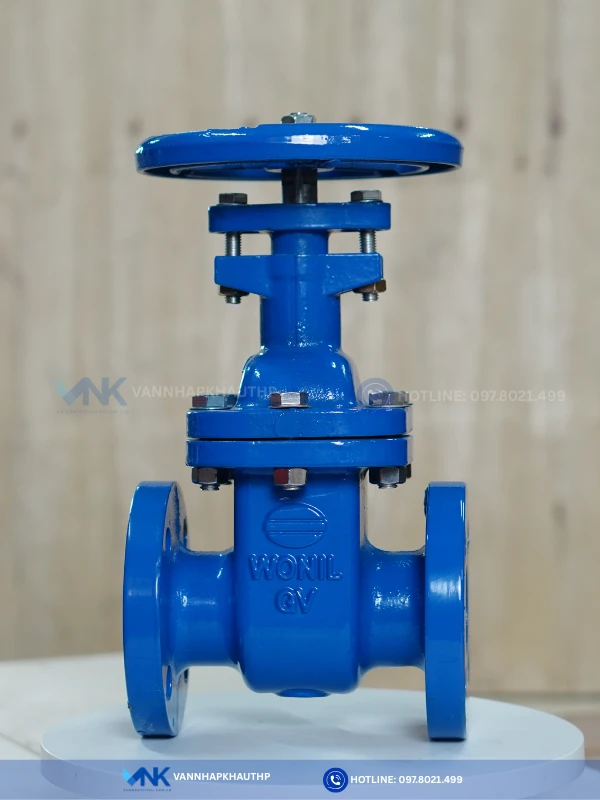

Van cổng gang ty chìm Hàn Quốc
- Kích thước: DN50 – DN600
- Vật liệu: Gang đúc GC200
- Kết nối: Mặt bích
- Tiêu chuẩn: JIS10K
- Áp lực: 16 bar
- Nhiệt độ: 120 độ C
- Xuất xứ: Hàn Quốc

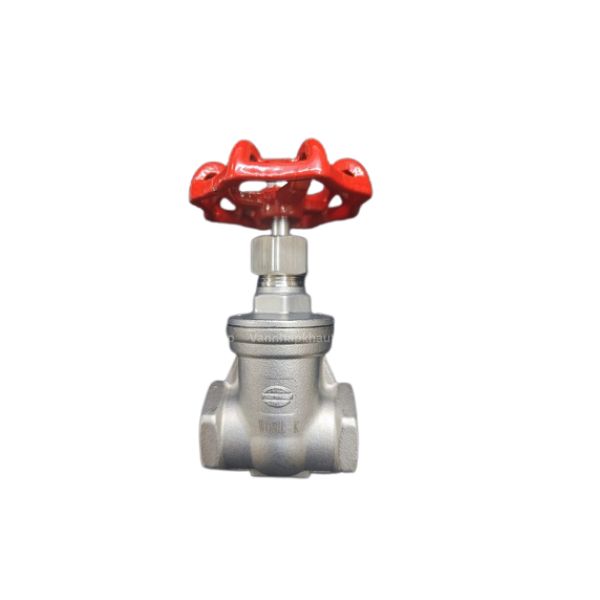

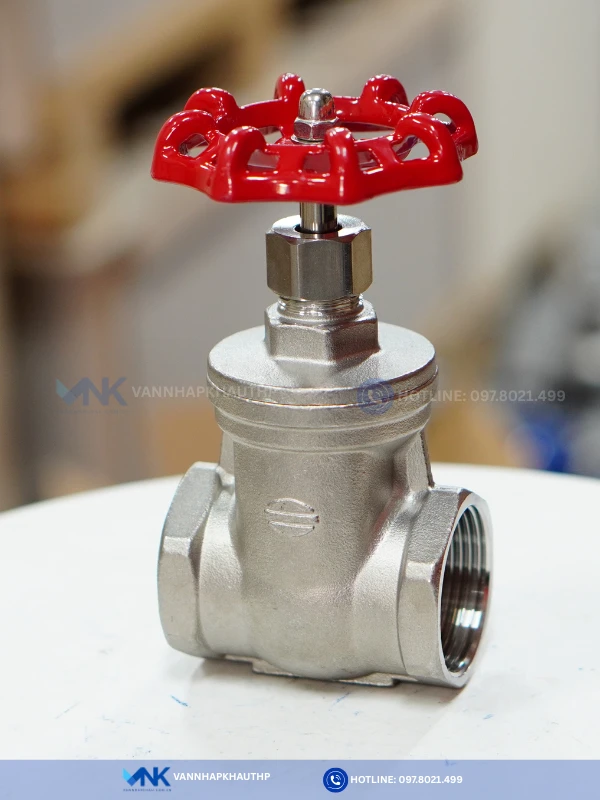

Van cổng inox ty chìm Hàn Quốc
- Kích thước: DN15 – DN300
- Vật liệu: inox 304
- Kết nối: Mặt bích, ren
- Tiêu chuẩn: JIS10K
- Áp lực: 16 bar
- Nhiệt độ: 180 độ C
- Xuất xứ: Hàn Quốc
Van cổng đồng ty chìm
- Kích thước: DN15 – DN100
- Vật liệu: Đồng
- Kết nối: ren trong
- Áp lực: 16 bar
- Nhiệt độ: 90 độ C
- Xuất xứ: Hàn Quốc

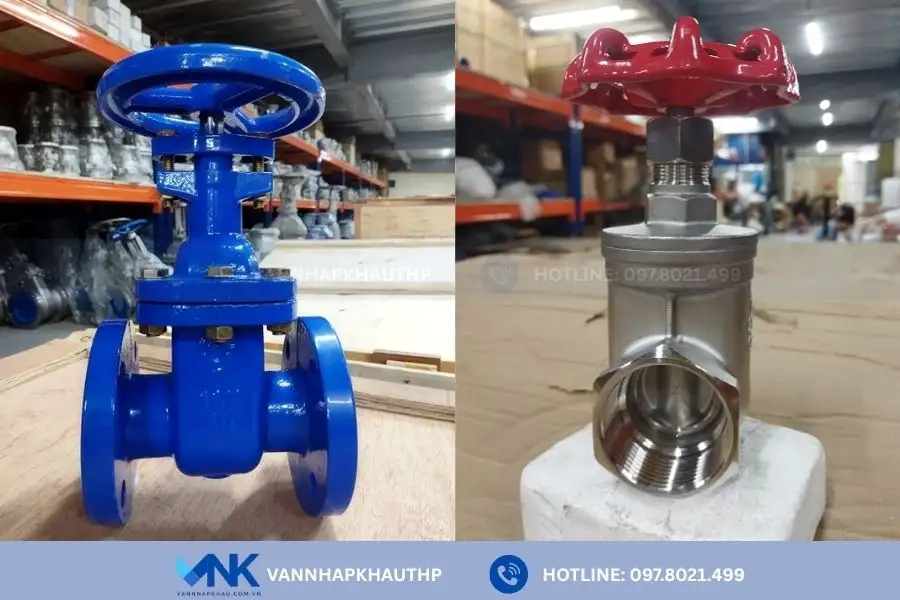

Ưu điểm của van cổng ty chìm Wonil Hàn Quốc
Van cổng ty chìm Wonil là dòng van mang thương hiệu đến từ Hàn Quốc, đây được đánh giá là dòng sản phẩm mang chất lượng hàng đầu và giá thành cạnh trạnh hiện nay:
- Kích thước đa dạng từ DN15 – DN600
- Phần ty chìm cho phép tiết kiệm tối đa cho các hệ thống ít không gian
- Kết nối đơn giản, vận hành dễ dàng
- Cấu tạo nhiều nguyên liệu khác nhau
- Sử dụng cho nhiều môi trường: Nước, hóa chất, nước nóng

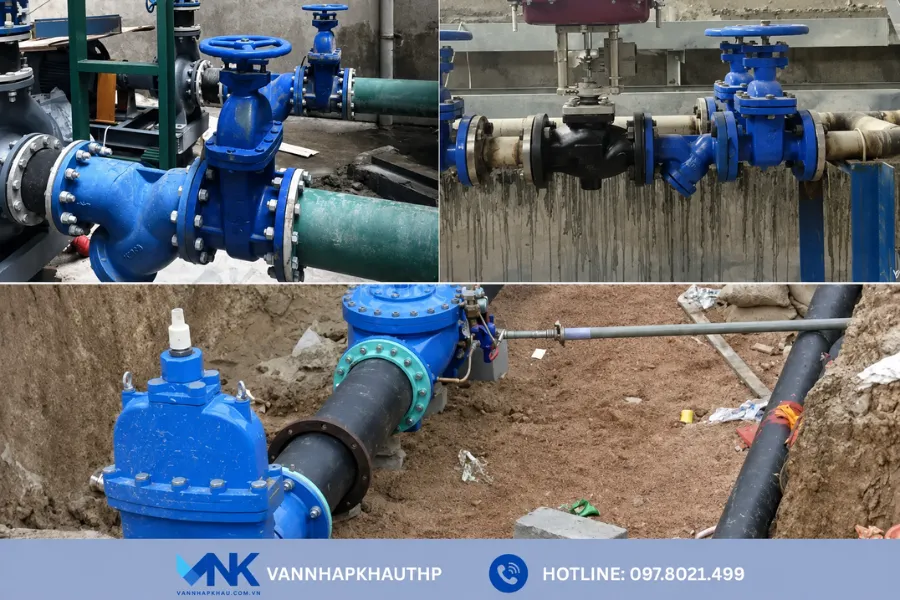

Ứng dụng của van cổng ty chìm Wonil – Hàn Quốc
Van ty chìm thường được ứng dụng cho các hệ thống phòng cháy chữa cháy, hệ thống dẫn nước sạch, dẫn nước đa dụng, hóa chất lỏng, hệ thống phòng bơm.
Tùy vào từng hệ thống chúng ra lựa chọn phù hợp từng loại van cổng đảm bảo chính xác kỹ thuật yêu cầu.

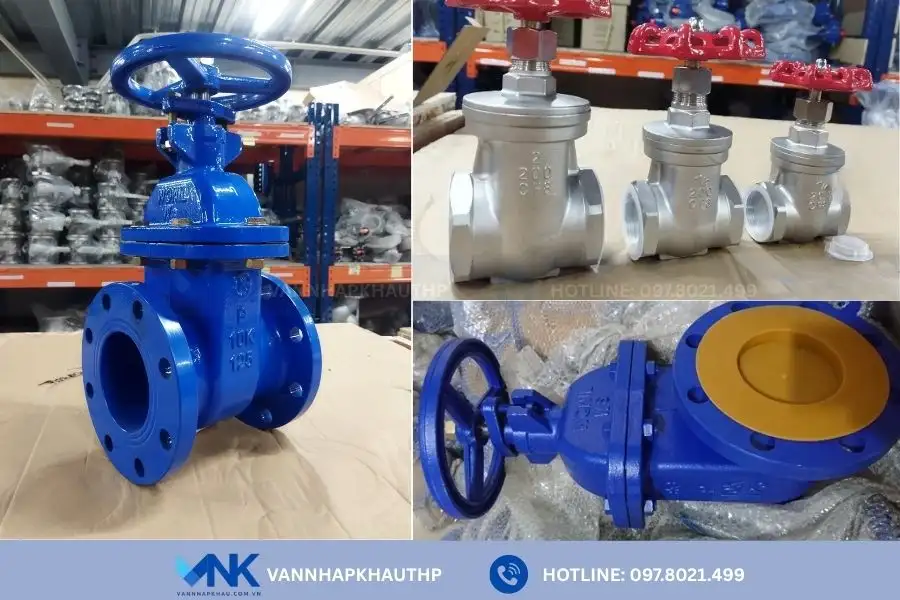

Báo giá mua van cổng ty chìm Hàn Quốc
Hiện tại Công Ty Tuấn Hưng Phát chúng tôi là đợn vị nhập khẩu trực tiếp và phân phối độc quyền thương hiệu van Wonil của Hàn Quốc. Sản phẩm cam kết chất lượng, chính hãng, đầy đủ chứng chỉ COCQ, catalogue. Bảo hành lến đến 2 năm. Gao hàng trên toán quốc
Xem thêm: Van cổng ty nổi wonil – Hàn Quốc
