Van xiên khí nén là gì? Ưu điểm, Phân loại, ứng dụng

Van xiên khí nén được thiết kế theo dạng chữ Y, giúp tối ưu dòng chảy, giảm sụt áp và hạn chế bám cặn hiệu quả. Với khả năng đóng mở nhanh, vận hành tự động và chịu nhiệt tốt, thiết bị này được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp. Vậy van xiên khí nén có cấu tạo, nguyên lý hoạt động và phân loại như thế nào? Cùng Van Nhập Khẩu tìm hiểu ngay sau đây.

Van xiên y khí nén là gì?

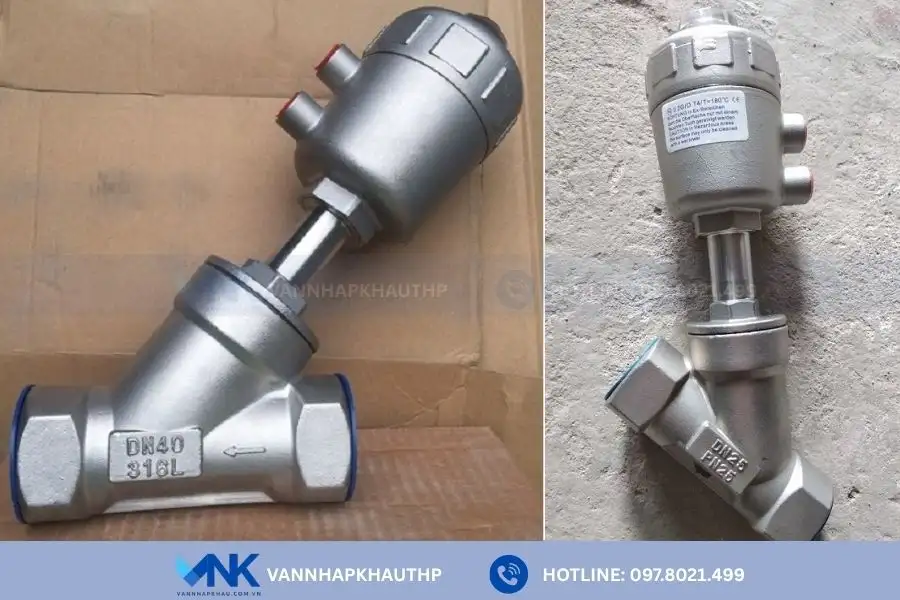

Van xiên y khí nén là dòng van điều khiển khí nén sử dụng áp lực khí nén để điều khiển quá trình đóng mở lưu chất bên trong. Sản phẩm này có thiết kế đặc trưng với phần thân nghiêng 45 độ so với trục đường ống, tạo thành hình dáng chữ Y đặc trưng. Thiết kế này giúp lưu chất đi qua dễ dàng, giảm tổn thất áp suất và hạn chế tình trạng bám cặn hiệu quả trong quá trình vận hành.

Van xiên khí nén được thiết kế để hoạt động ổn định trong các hệ thống có áp lực cao, nhiệt độ lớn và lưu lượng dòng chảy mạnh. Khi cấp khí nén vào bộ truyền động, piston sẽ tác động nâng ty van lên để mở dòng lưu chất đi qua. Khi nguồn khí nén bị ngắt, lò xo đàn hồi sẽ đưa van trở về trạng thái ban đầu một cách tự động.

Để đáp ứng đa dạng nhu cầu sử dụng, van xiên y khí nén hiện được sản xuất với nhiều chất liệu như inox, đồng; kích thước từ DN15 đến DN100 cùng nhiều kiểu kết nối ren, lắp bích hoặc clamp đảm bảo phù hợp với nhiều hệ thống.

Thông số kỹ thuật cơ bản

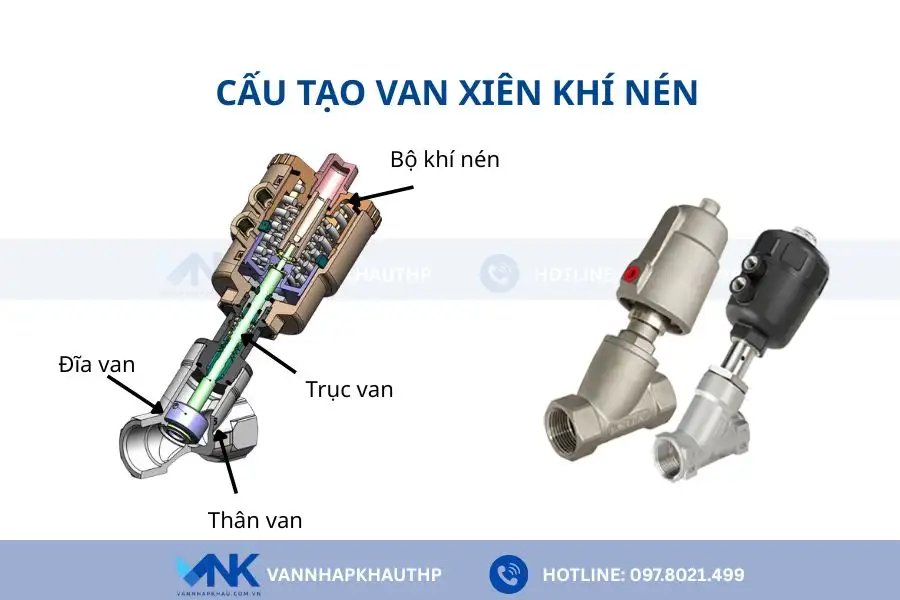

Cấu tạo van xiên khí nén

Van xiên y khí nén được cấu tạo từ nhiều bộ phận khác nhau, trong đó quan trọng nhất là:

• Thân van: Là bộ phận trực tiếp dẫn lưu chất và chịu áp lực làm việc. Thân van được thiết kế dạng chữ Y nghiêng khoảng 45° giúp dòng chảy lưu thông thuận lợi, giảm sụt áp và hạn chế bám cặn hiệu quả. Bộ phận này thường được sản xuất từ inox hoặc đồng với các kiểu kết nối ren, bích hoặc clamp.
• Bộ truyền động khí nén: Có nhiệm vụ điều khiển van đóng mở bằng áp lực khí nén. Khi cấp khí vào actuator, piston sẽ di chuyển để tác động lên trục van, giúp van vận hành tự động nhanh chóng và chính xác.
• Trục van và đĩa van: Đây là bộ phận trực tiếp kiểm soát dòng lưu chất đi qua bên trong van. Trục van truyền lực từ bộ truyền động xuống đĩa van để thực hiện quá trình đóng hoặc mở, đảm bảo độ kín và khả năng chịu áp lực cao.
• Cổng cấp khí: Là vị trí kết nối nguồn khí nén với bộ truyền động. Tùy theo thiết kế, cổng cấp khí có thể hoạt động theo dạng tác động đơn hoặc tác động kép nhằm đáp ứng từng nhu cầu vận hành khác nhau.

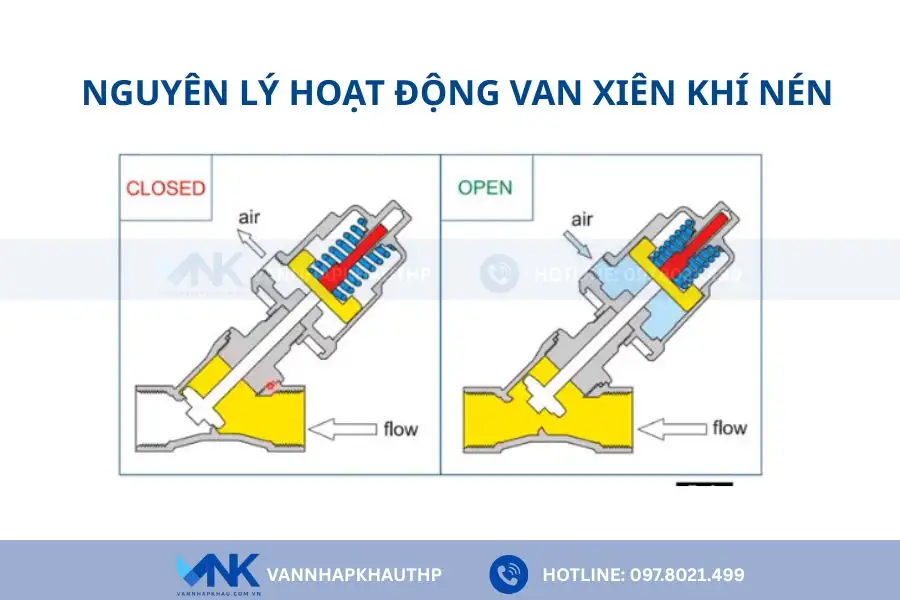

Nguyên lý hoạt động

Van xiên y khí nén hoạt động dựa vào áp lực khí nén để điều khiển piston trong bộ truyền động, từ đó thực hiện quá trình đóng, mở dòng chảy một cách tự động. Cụ thể:

Khi cấp khí nén vào bộ truyền động, áp suất khí sẽ tác động lên piston, khiến piston di chuyển và kéo theo trục van nâng đĩa van lên. Lúc này, dòng lưu chất được mở và đi qua thân van theo thiết kế xiên 45°, giúp lưu thông nhanh, ổn định và giảm tổn thất áp suất.

Ngược lại, khi ngừng cấp khí nén, với loại tác động đơn, lò xo hồi vị sẽ đẩy piston trở về vị trí ban đầu, đồng thời kéo đĩa van hạ xuống và đóng kín dòng chảy. Với loại tác động kép, quá trình đóng/mở sẽ được điều khiển hoàn toàn bằng khí nén ở cả hai chiều.

Phân tích ưu, nhược điểm van xiên y khí nén

Ưu điểm

Van xiên y khí nén hiện là một trong những dòng van điều khiển tự động được sử dụng phổ biến trong các hệ thống hơi nóng, khí nén, nước sạch và hóa chất nhờ khả năng vận hành nhanh, ổn định và độ bền cao. Dưới đây là các ưu điểm nổi bật của sản phẩm này:

• Thiết kế dạng chữ Y với góc nghiêng khoảng 45 độ giúp dòng lưu chất đi qua dễ dàng, giảm tổn thất áp suất và hạn chế hiện tượng bám cặn bên trong van.
• Bộ truyền động khí nén có thời gian đóng mở cực nhanh, thường chỉ từ 1 – 3 giây/chu trình, giúp hệ thống vận hành liên tục, ổn định và tối ưu hiệu suất sản xuất.
• Thiết bị có khả năng chịu nhiệt, chịu áp lực tốt nhờ phần thân van thường được chế tạo bằng inox 304, inox 316 hoặc đồng. Một số model chuyên dụng có thể làm việc ở nhiệt độ lên đến 180°C và áp suất cao trong hệ thống hơi nóng, khí nén công nghiệp.
• Việc sử dụng khí nén để vận hành cũng giúp đảm bảo an toàn hơn trong môi trường dễ cháy nổ hoặc ẩm ướt
• Van được thiết kế với đa dạng kích cỡ, kiểu vận hành và chất liệu đầu khí đảm bảo phù hợp với nhiều hệ thống công nghiệp

Nhược điểm

Mặc dù sở hữu nhiều ưu điểm nổi bật nhưng van xiên y khí nén vẫn tồn tại một số hạn chế nhất định.

• Đầu tiên, van bắt buộc phải có hệ thống cấp khí nén mới có thể vận hành. Điều này khiến chi phí đầu tư ban đầu cao hơn đối với những hệ thống chưa có sẵn máy nén khí.
• Ngoài ra, bộ truyền động khí nén cần nguồn khí sạch và ổn định để hoạt động hiệu quả. Nếu khí nén chứa nhiều bụi bẩn hoặc hơi nước có thể làm giảm tuổi thọ piston, gioăng làm kín và ảnh hưởng đến độ ổn định của van.
• Một số dòng van inox cao cấp hoặc kích thước lớn cũng có giá thành tương đối cao so với các loại van cơ thông thường.

Các loại van xiên y khí nén phổ biến hiện nay

Hiện nay, van xiên y điều khiển khí nén được sản xuất đa dạng về chất liệu, kiểu kết nối và dạng đầu điều khiển nhằm đáp ứng nhiều điều kiện làm việc khác nhau.  Cụ thể:

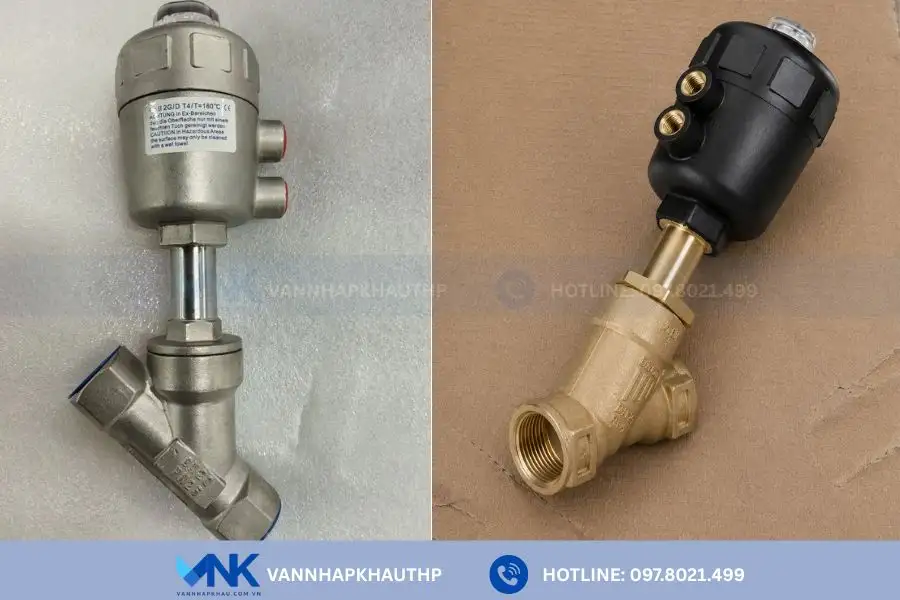

Phân theo chất liệu

• Van xiên y khí nén inox:  Được chế tạo từ inox 304 hoặc inox 316 có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực rất tốt. Sản phẩm thường được sử dụng trong hệ thống hơi nóng, thực phẩm, hóa chất và môi trường có độ ẩm cao.
• Van xiên y khí nén đồng: Thân van làm bằng đồng với ưu điểm giá thành rẻ, kích thước nhỏ gọn và dễ lắp đặt. Dòng van này phù hợp với hệ thống nước sạch, khí nén hoặc các hệ thống dân dụng quy mô nhỏ.

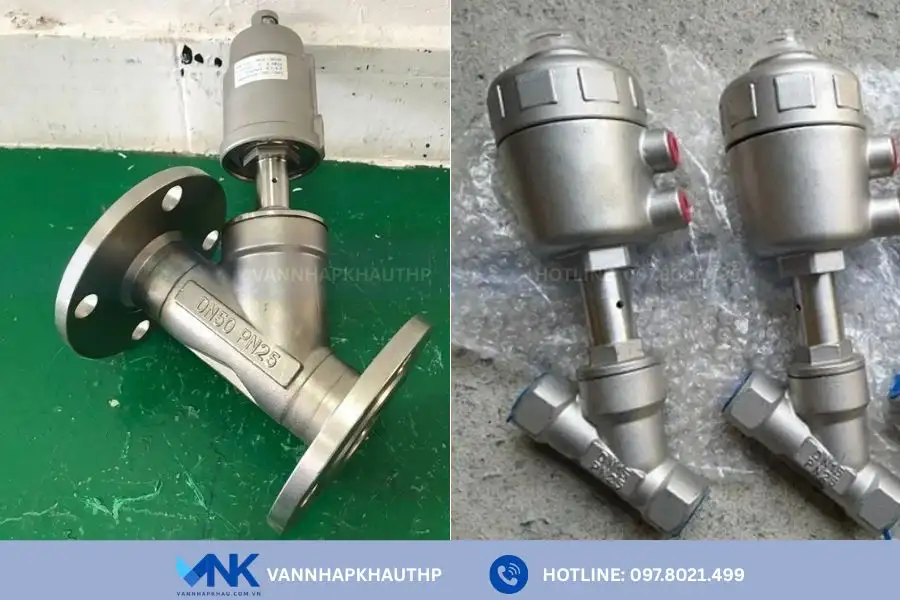

Phân theo kết nối

• Van xiên y khí nén lắp ren: Thiết kế kết nối ren nhỏ gọn giúp thi công nhanh, tháo lắp và bảo trì dễ dàng. Loại van này thường dùng cho hệ thống đường ống nhỏ từ DN15 – DN50.
• Van xiên y khí nén lắp bích: Kết nối mặt bích chắc chắn giúp van hoạt động ổn định trong môi trường áp suất lớn. Sản phẩm phù hợp cho hệ thống lò hơi, hơi nóng, hóa chất và các nhà máy công nghiệp lớn.

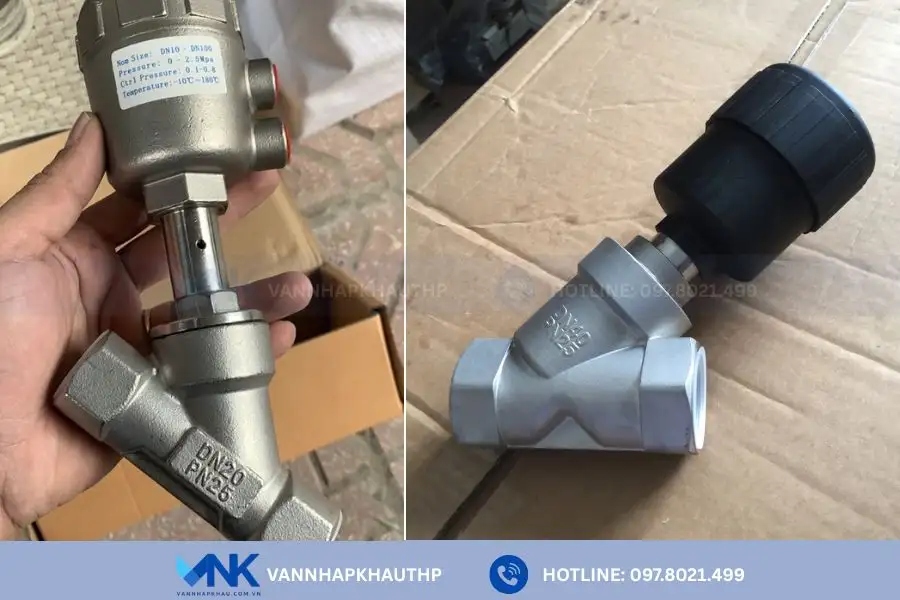

Phân theo đầu khí

• Van xiên y khí nén tác động đơn: Hoạt động bằng một chiều cấp khí kết hợp lò xo phản hồi giúp tiết kiệm khí nén hiệu quả.Dòng van này có ưu điểm an toàn khi mất khí và thường dùng trong hệ thống yêu cầu đóng mở tự động cơ bản.
• Van xiên y khí nén tác động kép:  Van sử dụng khí nén cho cả quá trình đóng và mở giúp lực vận hành mạnh và ổn định hơn, phù hợp với hệ thống công nghiệp cần hoạt động liên tục.

Ứng dụng của van xiên y khí nén trên thực tế

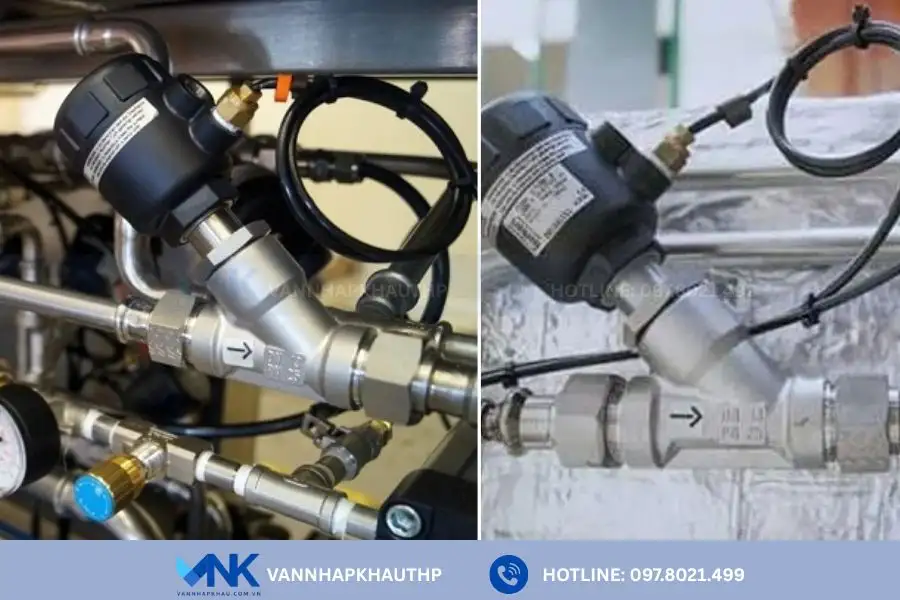

Nhờ khả năng đóng mở nhanh, điều khiển tự động, van xiên y khí nén hiện được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.

• Trong hệ thống lò hơi và hơi nóng, van được sử dụng để đóng mở và điều tiết hơi nóng với khả năng chịu nhiệt cao và chống rò rỉ hiệu quả.
• Trong ngành thực phẩm và đồ uống, van inox xiên y được sử dụng phổ biến nhờ đáp ứng tiêu chuẩn vệ sinh và chống ăn mòn tốt.
• Trong các nhà máy hóa chất, van giúp kiểm soát dòng hóa chất, dung môi hoặc khí nén công nghiệp một cách ổn định và an toàn.
• Ngoài ra, sản phẩm còn được ứng dụng trong: Hệ thống khí nén, hệ thống xử lý nước, dây chuyền sản xuất tự động, nhà máy dệt nhuộm, nhà máy giấy, hệ thống HVAC

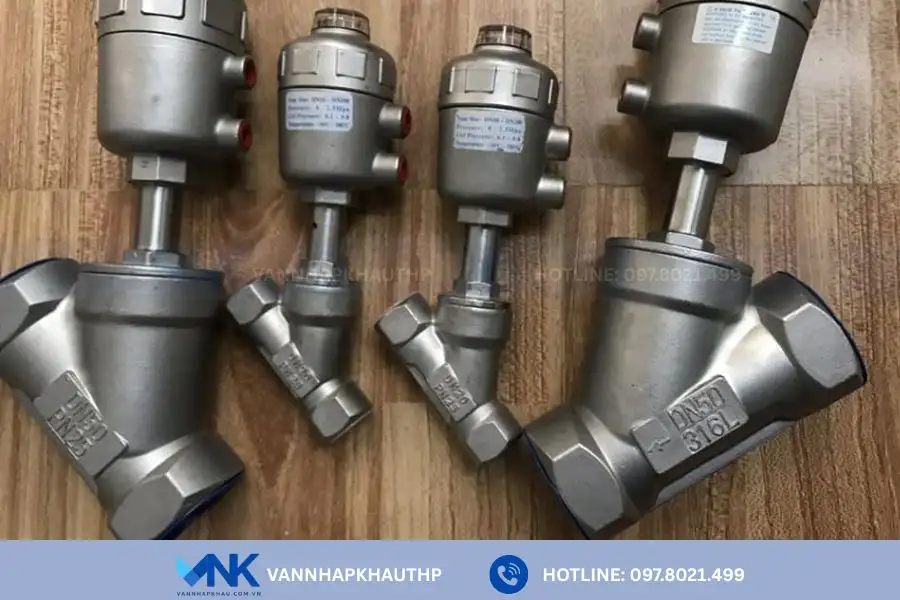

Địa chỉ mua van xiên y khí nén chính hãng, giá tốt

Thị trường hiện có rất nhiều đơn vị cung cấp van xiên y khí nén tuy nhiên không phải đơn vị nào cũng đảm bảo chất lượng, giấy tờ cũng như hỗ trợ kỹ thuật chuyên sâu. Tại Việt Nam, Van Nhập Khẩu THP là đơn vị được nhiều nhà máy và khu công nghiệp  tin tưởng lựa chọn nhờ khả năng cung cấp đa dạng các dòng van xiên y khí nén nhập khẩu chính hãng với mức giá cạnh tranh. Chúng tôi luôn sẵn hàng nhiều mẫu van inox, đồng, dạng ren, dạng bích cùng đầy đủ kích cỡ từ DN15 đến DN100 đáp ứng nhanh chóng tiến độ thị công của các công trình.

Tất cả sản phẩm tại kho đều được cam kết:

✅ Nhập khẩu chính hãng 100%

✅ Có đầy đủ CO, CQ, hóa đơn VAT

✅ Chính sách bảo hành rõ ràng

✅ Hỗ trợ giao hàng toàn quốc nhanh chóng

✅ Giá tốt cho dự án và đơn hàng số lượng lớn

Đặc biệt, khách hàng hoàn toàn có thể đến trực tiếp kho để xem thực tế sản phẩm, kiểm tra chất lượng trước khi lựa chọn. Đây là lợi thế giúp quá trình mua hàng trở nên minh bạch và yên tâm hơn rất nhiều.

Vì vậy, nếu quý khách có nhu cầu tìm mua van xiên khí nén hãy liên hệ ngay Hotline Vannhapkhau THP để được hỗ trợ nhanh chóng và chính xác nhất.
