Giới thiệu về van xả tràn

Van xả tràn hay còn gọi deluge valve là loại van điều khiển tự động khi nhận được tín hiệu báo, loại van này được Mở/Đóng khá nhanh và được lắp đặt trong các hệ thống đường ống nước, hệ thống phòng cháy chữa cháy. Khi có tín báo loại van này sẽ tự động mở xả tràn cấp nước cho các vòi phun, đầu ra

Van xả tràn thường được ứng dụng lắp đặt cho nhiều hệ thống từ dân sinh đến công nghiệp sản xuất do tính tự động xả khi có sự cố đám cháy, hỏa hoạn hoặc cháy nổ… Nhờ thế có thể giảm mức độ nguy hiểm của đám cháy gây ra trong quá trình vận hành. Van xả tràn cũng được sử dụng nhiều trong các mức độ nguy hiểm của đám cháy có thể gây ra. Van xả tràn cũng được dùng nhiều cho hệ thống làm mát được lắp đặt với máy bơm để đảm bảo nguồn nước trong mọi trường hợp.

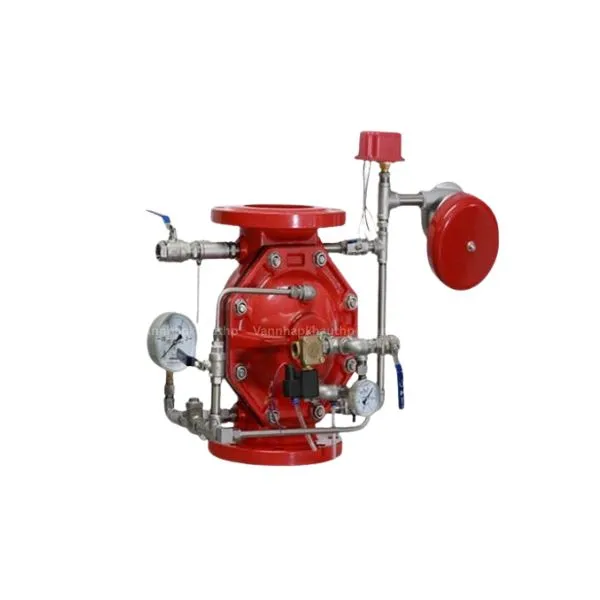

van_xa_tran_phong_chay_chu_chay_ha_noi

Cấu tạo và nguyên lý hoạt động van xả tràn

Cấu tạo van xả tràn

ban_ve_cau_tao_van_xa_tran

1.Thân van.
2. Y lọc điều khiển kiểm soát.
3. Thiết bị đầu vào.
4.  Van 1 chiều.
5. Van bi Reset.
6. Van điện từ.
7. Đồng hồ kiểm soát áp suất.
8. Van xả tự động.
9. Van bi điều khiển khẩn cấp
10. Van bi kiểm tra chuông báo.
11. Van bi báo động.
12. Bộ lọc đường ống báo động.
13. Chuông nước.
14. Công tắc áp suất.
15. Van cổng.
16. Van xả.

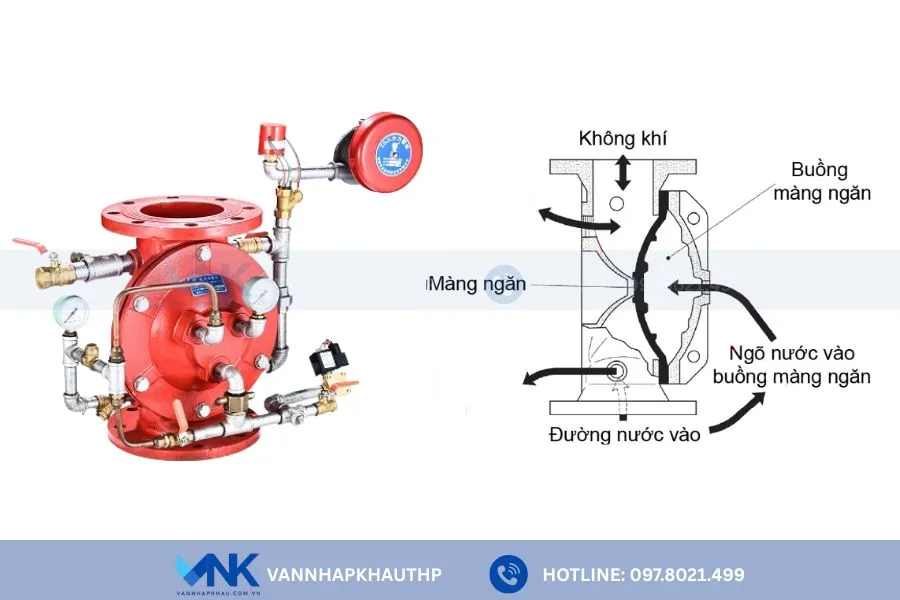

Nguyên lý hoạt động van xả tràn

– Khi hệ thống trong trạng thái nghỉ, khoang màng (phía thân dưới), do được nối với nguồn nước nên sẽ chứa đầy nước. Áp lực nước sẽ tác động lên xilanh, piston, tay quay, giúp khoá chặt cánh van và gioăng. Khi xảy ra cháy, đầu phun mở. Áp lực nước trong khoang màng giảm, làm giảm áp lực tác động lên xilanh, piston và tay quay. Hệ thống cung cấp nước mở cánh van và cung cấp nước cho đầu phun dập tắt đám cháy.

– Van xả tràn luôn ở trạng thái mở để đưa chất lỏng qua van liên tục về thùng chứa mục đích đảm bảo áp suất tại đầu của van không bị đổi

Ứng dụng của van xả tràn vào thực tế

Van xả tràn có nhiều ứng dụng khác nhau trong thực tế. Cụ thể:

Van xả tràn được lắp đặt nhằm bảo vệ các biến áp và biến thế.

Van xả tràn sử dụng trong các nhà máy phát điện.

Ứng dụng thiết bị trong các nhà chứa các máy bay

Thiết bị được lắp đặt trong các khi chứa hóa chất của thiết bị.

Van được lắp đặt trong các nhà máy, cơ sở chế biến thực phẩm và dược phẩm.

Van xả được lắp trong các tàu thuyền, xưởng đóng thuyền của thiết bị.

Ngoài ra van còn được lắp trong các hệ thống làm mát, chữa cháy tòa nhà, chung cư và các hệ thống chữa cháy dạng bọt.

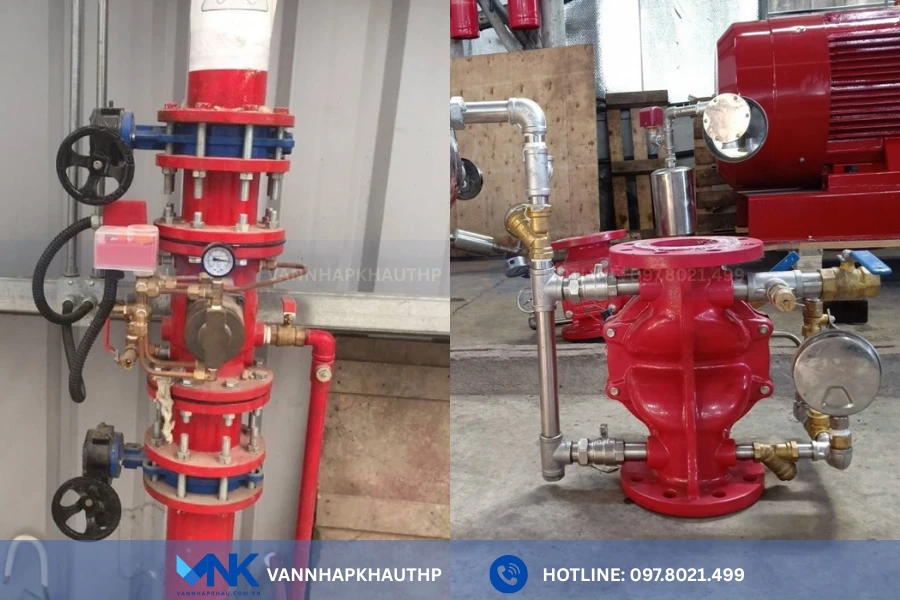

Van xả tràn được lắp đặt trên 1 hệ thống PCCC
Van xả tràn được lắp đặt trên 1 hệ thống PCCC

Đánh giá ưu điểm của van xả tràn trong quá trình sử dụng

Ưu điểm

Van xả tràn có khả năng đóng mở nhanh đảm bảo khả năng phân phối với lượng mở lớn trong khoảng thời gian ngắn, nhanh chóng.

Thiết kế van kết nối dạng mặt bích, dễ dàng lắp đặt và có độ kín cao có khả năng chống rò rỉ.

Phần bên ngoài van có phủ sơn Epoxy màu đỏ đặc nên có khả năng chống thấm và chống ẩm tối ưu nhất.

Thiết kế van với nhiều kích cỡ khác nhau từ DN50 đến DN400 có thể phù hợp với nhiều đường ống khác nhau.

Cấu tạo van bằng chất liệu gang có độ bền cao có thể lắp đặt với nhiều đường ống khác nhau.

Giá thành van rẻ, cạnh tranh, tiết kiệm tối đa các chi phí đầu tư ban đầu.

Thiết kế đồng hồ đo áp nên thông dụng có khả năng điều chỉnh và kiểm soát áp suất bên trong van.

Hoạt động của van chính xác ổn định, bền bỉ với áp suất cài đặt chung của hệ thống.

Nhược điểm

Ngoài những điểm nổi bật trên thì van xả tràn còn có điểm hạn chế là không thể ngâm được trong nước lâu và không nên dùng cho môi trường hóa chất ăn mòn.

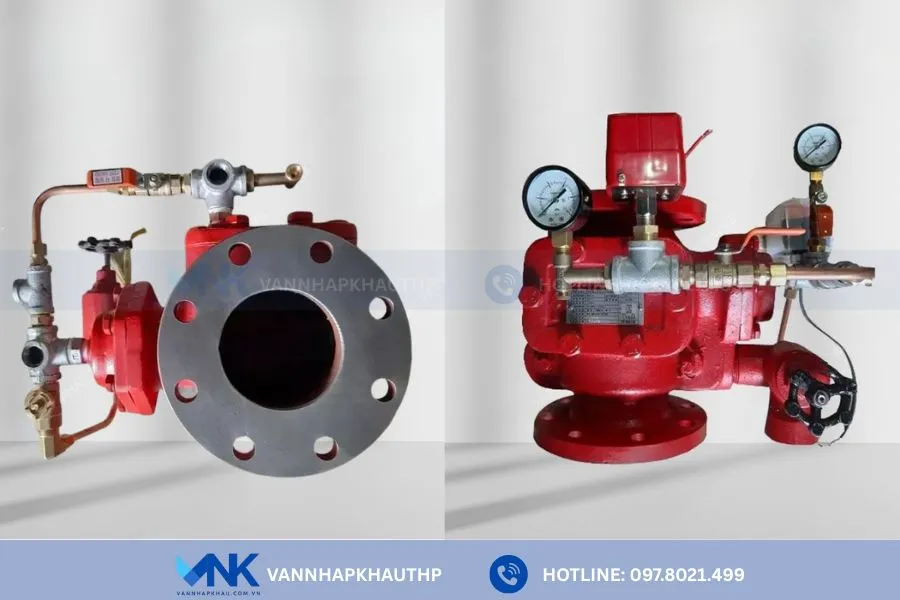

Hình ảnh về van xả tràn
Hình ảnh về van xả tràn

Lắp đặt van xả tràn hiệu quả và an toàn nhất

Đầu tiên cần kiểm tra các hệ thống đường ống, với thiết bị để kiểm tra kích cỡ, quy cách và hệ thống nhằm lựa chọn van xả tràn có kích cỡ tiêu chuẩn phù hợp nhất.

Chuẩn bị các dụng cụ và phụ kiện lắp đặt van như cờ lê, mỏ lết, tua vít, đai ốc và các dụng cụ bảo hộ, ống kết nối và các phụ kiện lắp đặt khác.

Làm sạch các vị trí kết nối, đầu kết của 2 đầu ống lắp đặt van xả tràn.

Kết nối các bộ phận van xả cần đảm bảo sự chắc chắn, tránh các tình trạng rò rỉ.

Lắp đặt van xả vào hệ thống cần siết chặt 2 đầu đều lực để không bị lệch van.

Chạy test thử van cùng hệ thống nhằm giúp hệ thống vận hành hình thường trước khi đưa vào vận hành chính thức

Xây dựng kế hoạch bảo dưỡng, bảo trì van định kỳ 3-6 tháng 1 lần để tăng tuổi thọ và độ ổn định của van.

* Có thể bạn đã biết !

Hệ thống chữa cháy tràn ngập (drencher) được thiết kế và lắp đặt trong các công trình, cơ sở có nguy cơ cháy cao, nơi một đám cháy bất kỳ có thể bùng phát rất mạnh và lan truyền với tốc độ nhanh. Trong những tình huống như vậy, van xả tràn – Deluge valve cấp nước để hệ thống chữa cháy phun nước đồng thời trên toàn bộ khu vực nơi có đám cháy. Bằng cách bơm nước vào các đầu sprinkler hoặc vào các đầu phun sương mù có tốc độ trung bình hoặc tốc độ cao.

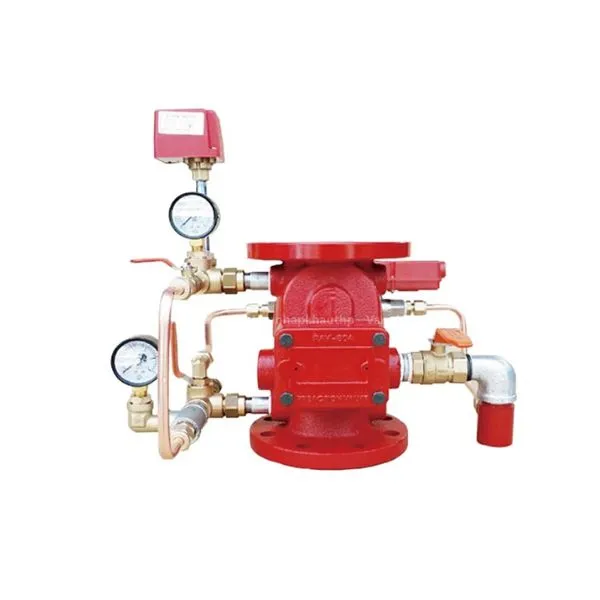

van_xa_tran_pccc_kbv_tho_nhi_ky

>>>Xem thêm: Van cứu hỏa là gì?

Chất liệu

Gang, Inox

Thương hiệu

Wonil

Xuất xứ

Hàn Quốc
