Công tắc dòng chảy

Giới thiệu công tắc dòng chảy là gì?

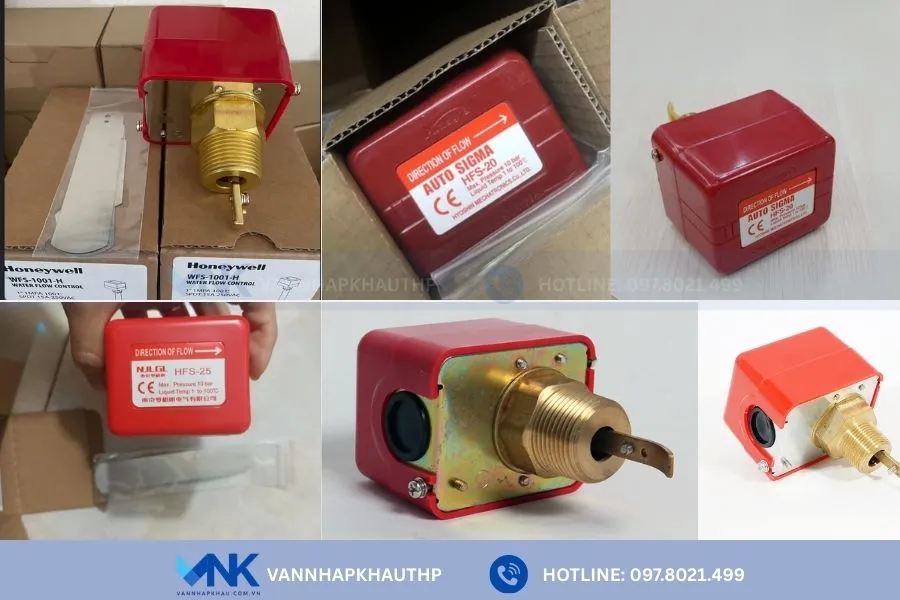

Công tắc dòng chảy tiếng Anh là Flow switch là thiết bị cảm biến chuyên dùng cho chất lỏng với chức năng chính là phát hiện, thông báo dòng chảy chất lỏng bên trong môi trường áp suất, nước, dầu… Với thiết kế gồm 2 trạng thái ON hoặc OFF hiện nay thiết bị này được dùng chủ yếu trong hệ thống máy bơm giúp đảm bảo an toàn và hiệu quả.

Thông số kỹ thuật:

• Áp suất làm việc: 10kg/cm2
• Kiểu kết nối: lắp ren với các cỡ ren 1/2PT, 3/4PT
• Các kích cỡ: 15A, 25A, 20A
• Chu kỳ đóng mở: vào khoảng 500.000 lần
• Nhiệt độ chất lỏng tối đa: 100ºC
• Nhiệt độ môi trường xung quang: + 65 độ C
• Vật liệu lưỡi gà ( que báo): mạ nikel
• Vỏ vật liệu bên mòi: ABS
• Điện áp: 220-250AC
• Dòng điện định mức AC: 2.5A (cho tải trở), 22A (cho đèn), 2.5A (cho motor).
• Dòng điện định mức DC: 230VDC – 0.15A (chỉ sử dụng cho tải trở).
• Xuất sứ: Hàn Quốc, china, nhật bản
• Bảo hành: 12 Tháng

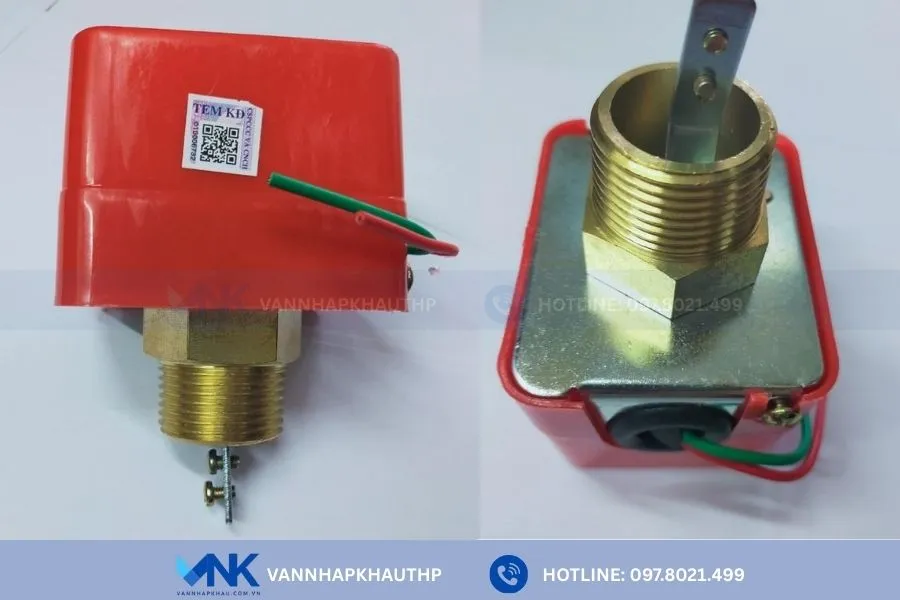

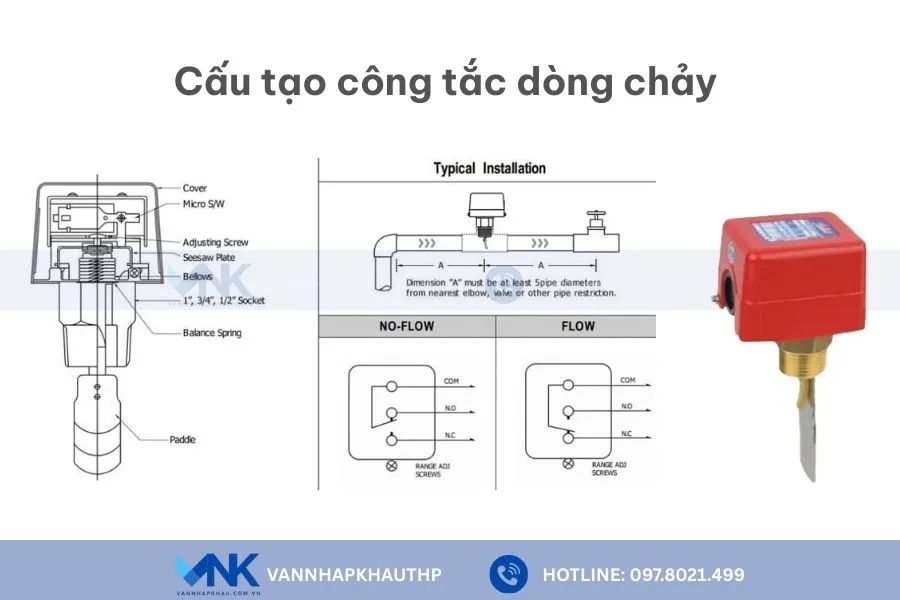

Cấu tạo

Về cấu tạo, công tắc dòng chảy được thiết kế gồm 2 bộ phận chính là phần housing và phần cảm biến. Cụ thể chi tiết từng bộ phận như sau:

• Phần housing

Là phần phía bên ngoài của đường ống và là phần xử lý chính của thiết bị. Phần này sẽ bao gồm chân ren, switch on/off, dây dẫn,…Khi có tác động cơ học từ phần cảm biến thì công tắc dòng chảy sẽ trả về một trong 2 trạng thái là ON hoặc OFF.

• Phần cảm biến

Là phần tiếp xúc trực tiếp với chất lỏng nằm bên trong đường ống. Nó có thể là dạng que, dạng mỏng,… được làm bằng inox, đồng, thép,…Chức năng chính của nó là phát hiện dòng chảy và đưa tín hiệu về phần housing xử lý.

Nguyên lý hoạt động

Về cơ chế vận hành của công tắc báo dòng chảy sẽ dựa trên nguyên lý áp lực động học của dòng nước chảy bên trong ống sinh ra. Cụ thể khi có lưu chất đi qua dưới tác dụng của áp lực dòng chảy vào tấm cảm biến áp lực thông qua tốc độ của dòng nước đi trong ống. Lúc này công tắc sẽ trả về tín hiệu ON – thông báo trạng thái có dòng chảy đi qua. Còn nếu không có dòng chảy đi qua thì công tắc sẽ trả về trạng thái OFF.

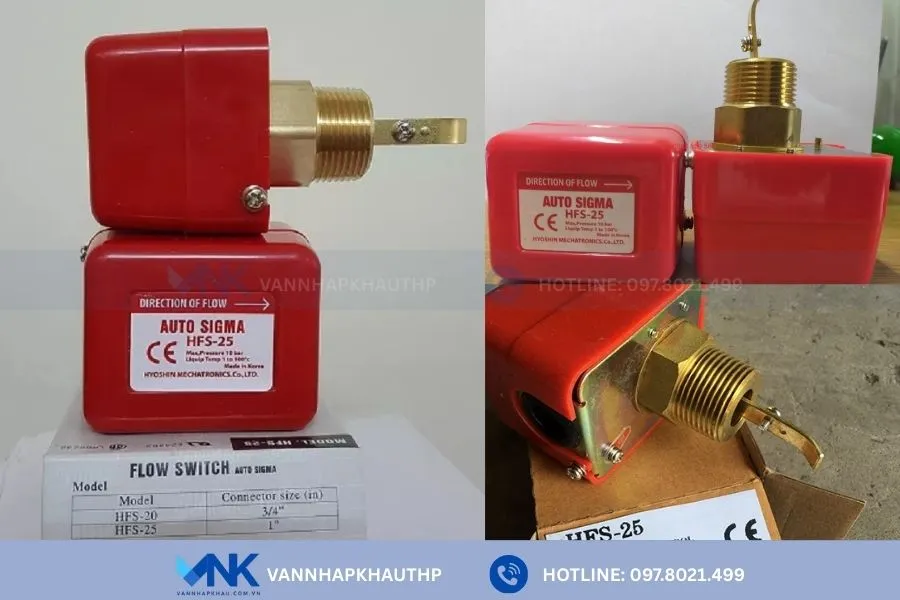

Ưu nhược điểm của công tắc dòng chảy

Ưu điểm

Công tắc dòng chảy có ưu điểm đáng kể trong việc cung cấp thông tin về lưu lượng trong hệ thống, xác định xem lưu chất có còn lưu thông hay không. Ngoài ra, công tắc dòng chảy hoạt động hoàn toàn tự động, đem lại sự thuận tiện cho người vận hành.

Việc thiết kế nhỏ gọn và lắp đặt theo kiểu nối ren là một trong những ưu điểm của công tắc dòng chảy. Điều này giúp việc sử dụng và lắp đặt trở nên dễ dàng hơn. Đồng thời, công tắc dòng chảy cũng truyền tín hiệu nhanh, cho phép người sử dụng dễ dàng nhận biết xem lưu chất còn hoạt động hay không thông qua tín hiệu ON/OFF.

Công tắc dòng chảy còn phù hợp với nhiều loại hệ thống lưu chất lỏng khác nhau, đáp ứng nhiều yêu cầu sử dụng. Ngoài ra, việc thiết kế theo tiêu chuẩn IP67, IP68 giúp công tắc dòng chảy chống nhiễm điện và có thể ngâm trong lưu chất lỏng.

Sự đa dạng về kích cỡ của công tắc dòng chảy cũng là một lợi thế, cho phép lắp đặt linh hoạt trên nhiều hệ thống khác nhau.

Cuối cùng, công tắc dòng chảy không chỉ có chất lượng tốt mà còn có giá thành rẻ, làm cho nó trở thành lựa chọn phù hợp và kinh tế nhất trên thị trường.

Nhược điểm

Công tắc dòng chảy không hoạt động trong môi trường khí hơi.

Công tắc dòng chảy không phù hợp với môi trường có lưu chất đặc sệt hoặc chất rắn.

Công tắc dòng chảy không thích hợp cho môi trường có nhiệt độ cao

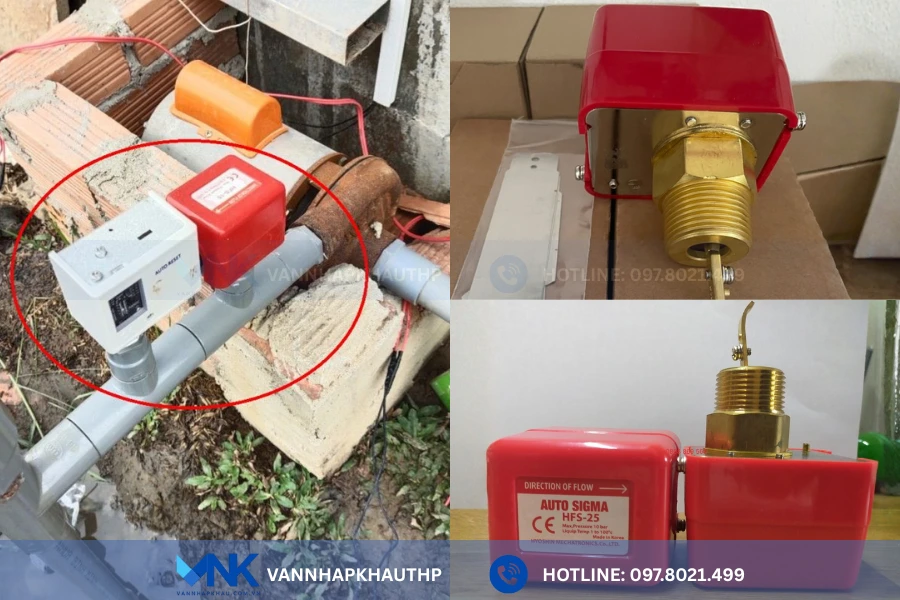

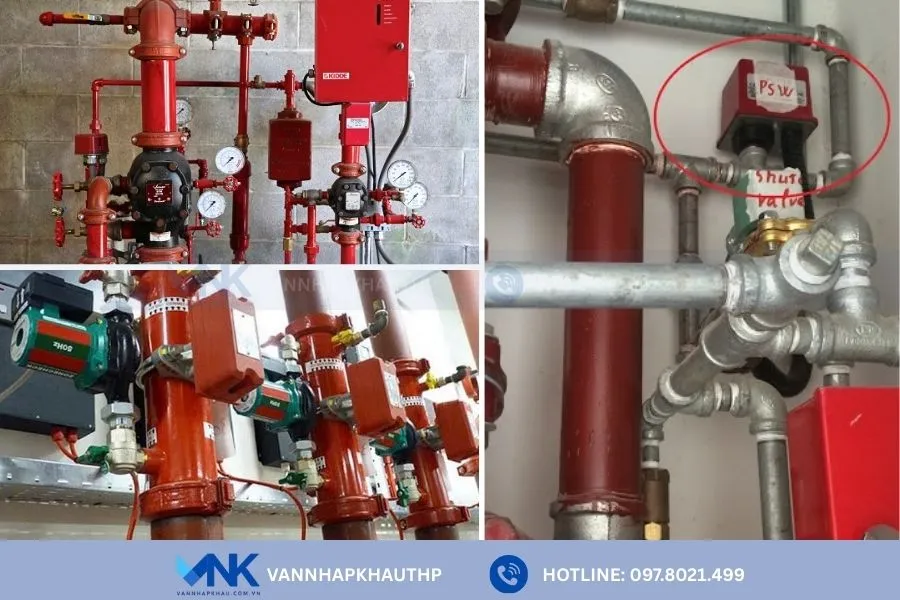

Cách lắp đặt công tắc báo dòng chảy

Cắt đôi đường ống và gắn một co chữ T vào, hai đầu nối vào đường ống, đầu còn lại gắn công tắc dòng chảy với lỗ kết nối ren 3/4 inch.. Bên trong công tắc sẽ đưa ra cho chúng ta 2 đầu dây ra để mắc nối tiếp với thiết bị điện, tiếp điểm thường đóng hoặc thường mở, chúng ta có thể tùy chọn theo ứng dụng.

Lưu ý khi sử dụng công tắc dòng chảy

Trong quá trình sử dụng công tắc dòng chảy quý khách cần lưu ý để đảm bảo thiết bị vận hành ổn định, chính xác cần lưu ý một số vấn đề dưới đây:

• Cần vệ sinh và bảo dưỡng đúng cách, định kỳ để đảm bảo rơ le cảm biến dòng chảy hoạt động một cách chính xác, hiệu quả, độ bền dài lâu.
• Khi có nguồn điện tuyệt đối không nên tháo nắp công tắc dòng chảy, tránh tình trạng gây sốc điện.
• Sử dụng chất lỏng không làm ăn mòn vật liệu tiếp xúc với chất lỏng. Ngoài ra, sử dụng ống nước, sét đánh hoặc dây nối đất của đường dây điện thoại.
• Kết nối chuyển đổi với mặt đất. Không kết nối dây nối đất với đường ống khí,
• Sử dụng chất lỏng có vận tốc dòng chảy 2m/s hoặc ít hơn. Ngoài ra, tránh đập mạnh
• Nếu nền đất không thích hợp, điều này có thể gây sốc điện.
• Ngoài ra, paddles có thể bị hư hỏng. Việc chuyển đổi không hoạt động nếu chất lỏng chảy theo hướng ngược lại, chất lỏng và độ rung. Paddle có thể bị hư hỏng.

Báo giá công tắc dòng chảy

Chúng tôi cung cấp một loạt các loại công tắc dòng chảy với đa dạng kích cỡ, kiểu loại, mẫu mã, chất liệu và xuất xứ. Điều này dẫn đến sự đa dạng về giá thành của sản phẩm. Chúng tôi nhập khẩu trực tiếp các loại công tắc dòng chảy này với chất lượng tốt nhất và giá cả cạnh tranh nhất trên thị trường. Đừng ngần ngại liên hệ với chúng tôi ngay để nhận được sự tư vấn chuyên nghiệp và báo giá chi tiết về các sản phẩm công tắc dòng chảy.
