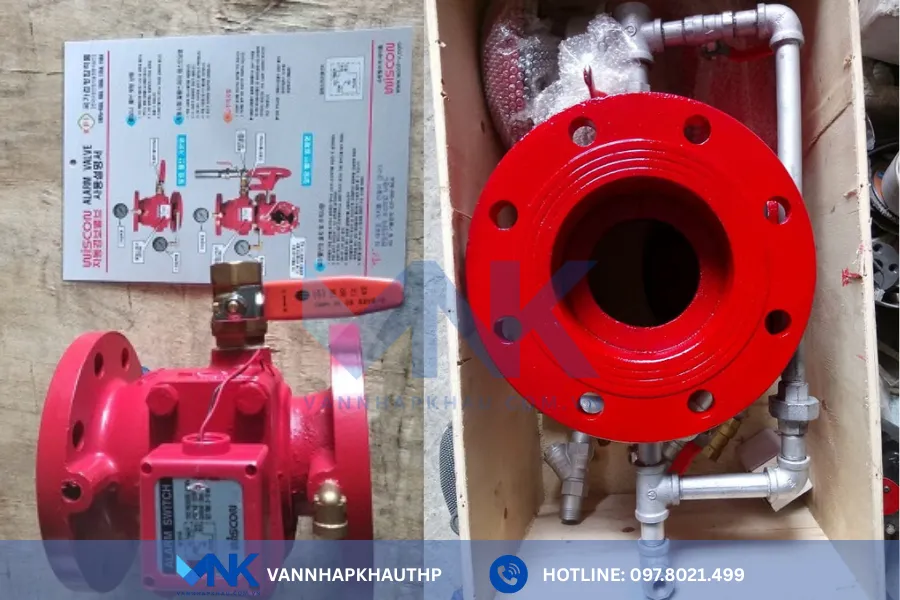

Van báo động Hàn Quốc



THÔNG SỐ KỸ THUẬT:

  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150
  • Vật liệu thân: Gang dẻo
  • Vật liệu đĩa: Inox 304
  • Vật liệu đệm: Cao su NBR
  • Áp lực bar: 16 bar
  • Áp lực kiểm tra: 21 bar
  • Kết nối: Mặt bích JIS10K
  • Alarm Switch: 24V
  • Hiệu: Wonil
  • Xuất xứ: Hàn Quốc



Kênh hỗ trợ



Van báo động Hàn Quốc | Alarm Valve Korea | Van báo cháy Hàn Quốc

I. Giới thiệu, van báo động Hàn Quốc là gì?

Van báo động Hàn Quốc là một thiết bị không thể thiếu trong các hệ thống phòng cháy chữa cháy, chúng có nhiệm vu cảnh báo khi hệ thống xảy ra sự cố hỏa hoạn. Chức tương tự như van một chiều báo động, nhận biết máy bơm nước PCCC hoạt động khi áp lực nước đi qua van. Nhiệm vụ phát tín hiệu kêu chuông cảnh báo khi có cháy hỏa hoạn xảy ra.

Van báo động Korea được công ty chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất của Wonil Industry Hàn Quốc, đạt được chứng nhận Q-Mark (KFI), sản phẩm giải pháp công nghệ an toàn Hàn Quốc lần thứ nhất, giải thưởng an toàn Hàn Quốc lần thứ 14.

van báo động hàn quốc

Công ty Tuấn Hưng Phát chuyên cung cấp van báo động Hàn Quốc phòng cháy chữa cháy. Phân phối các dòng Van góc, Trụ cứu hỏa, Họng tiếp nước, Lăng PCCC, Ống PCCC, Đầu phun, Rọ bơm, Van xả tràn. Ngoài nhưng thiết bị PCCC chúng tôi còn cung cấp Van bướm, van bi, Van điều khiển khí nén, Van điều khiển điện, Van cầu, Van cổng, Van điện từ, Van an toàn, Van giảm áp, Van nhựa, Van 1 chiều, rọ bơm, khớp nối. Các sản phẩm được nhập khẩu trực tiếp Hàn Quốc, Đài Loan, Malaysia, Trung Quốc.

II. Thông số kỹ thuật  và catalogue van báo động Hàn Quốc

THÔNG SỐ KỸ THUẬT:

 Đường kính  65A, 80A, 100A, 125A, 150A
 Thân van  Gang Gc200
 Trục van  CAT 406
 Đĩa van  Sts 304
 Áp lực làm việc  PN16
 Áp lực kiểm tra  21 bar
 Nhiệt độ làm việc  80 độ C
 Van báo cháy  24 v DC
 Kết nối  Mặt bích
 Tiêu chuẩn kết nối  JIS10K
 Hãng  Wonil
 Made in  Korea

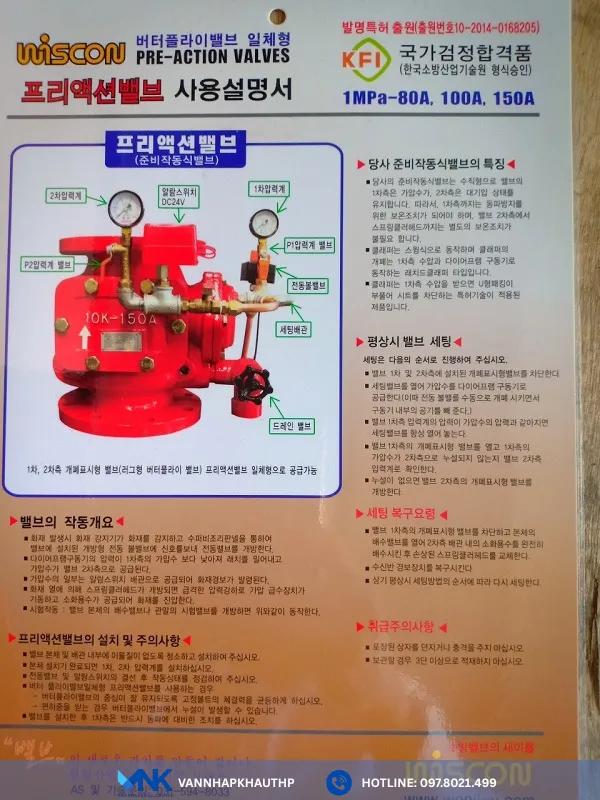

CATALOGUE:

Tải bản mềm file PDF: Catalogue van báo động Hàn Quốc

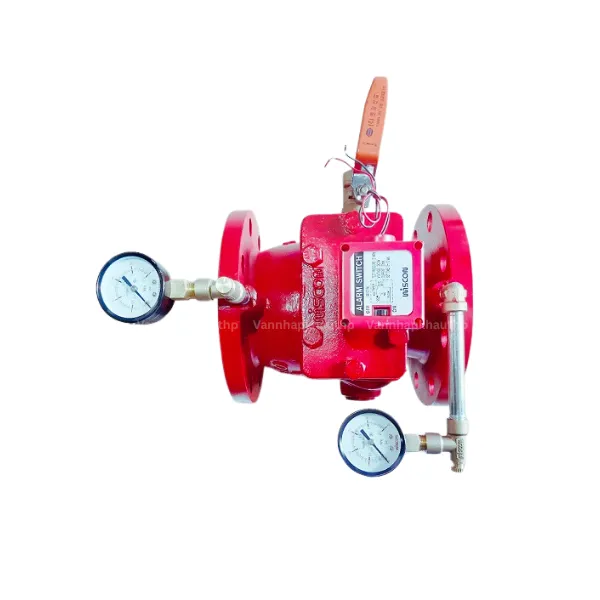

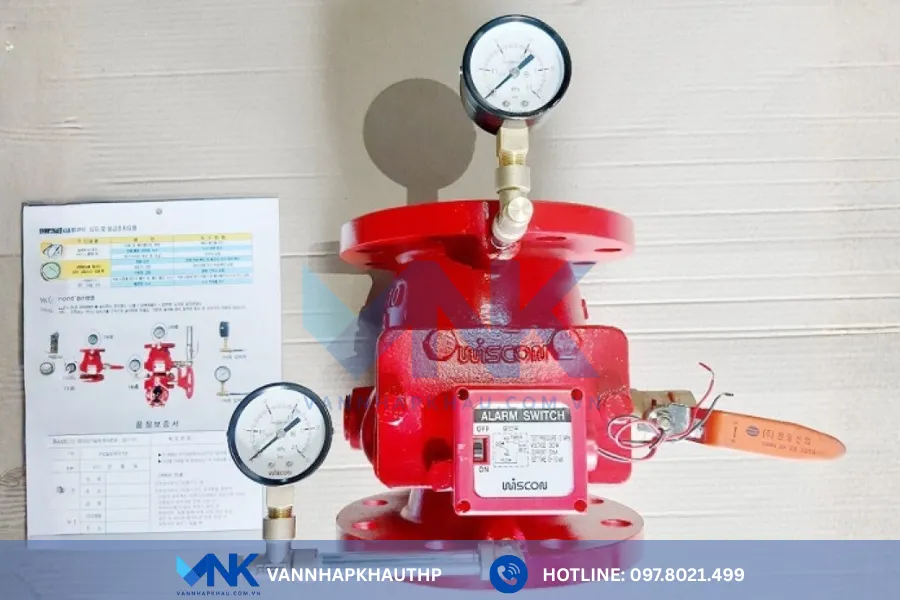

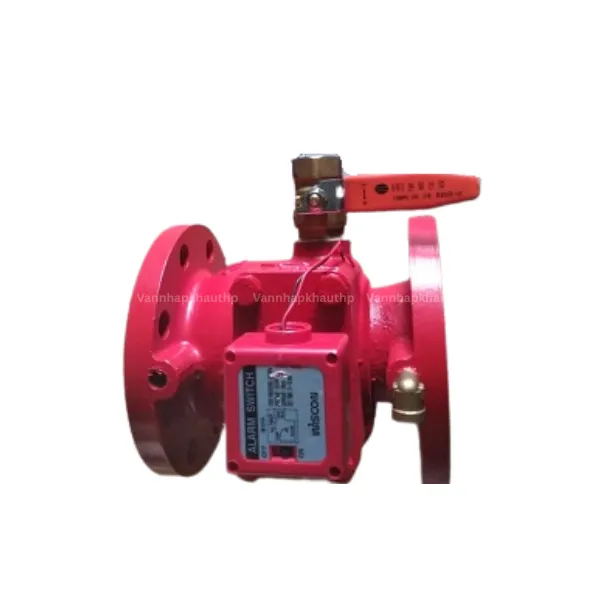

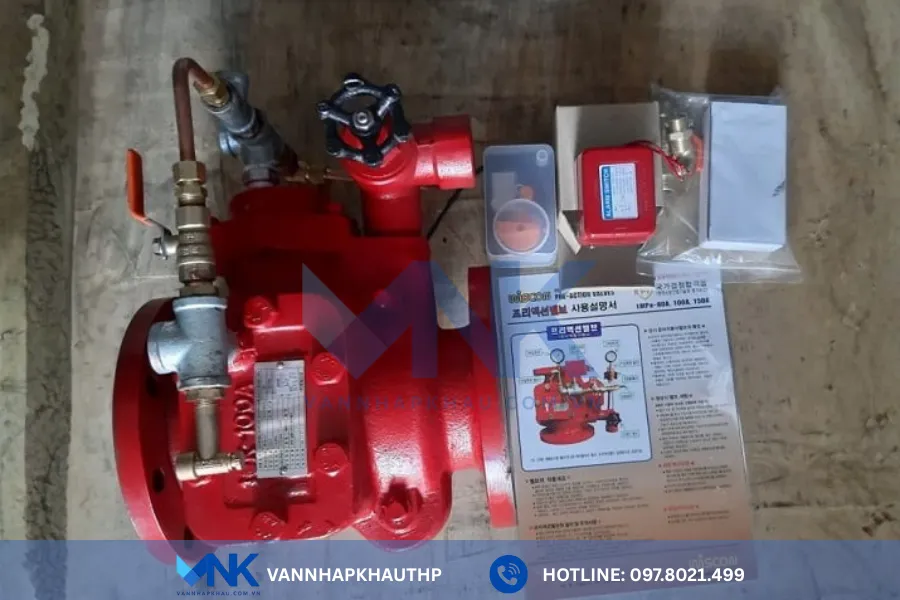

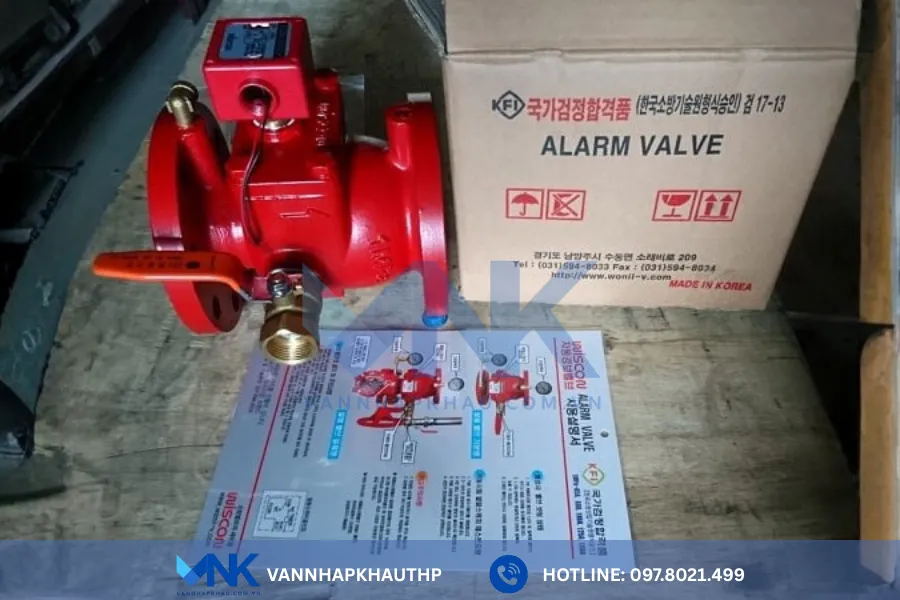

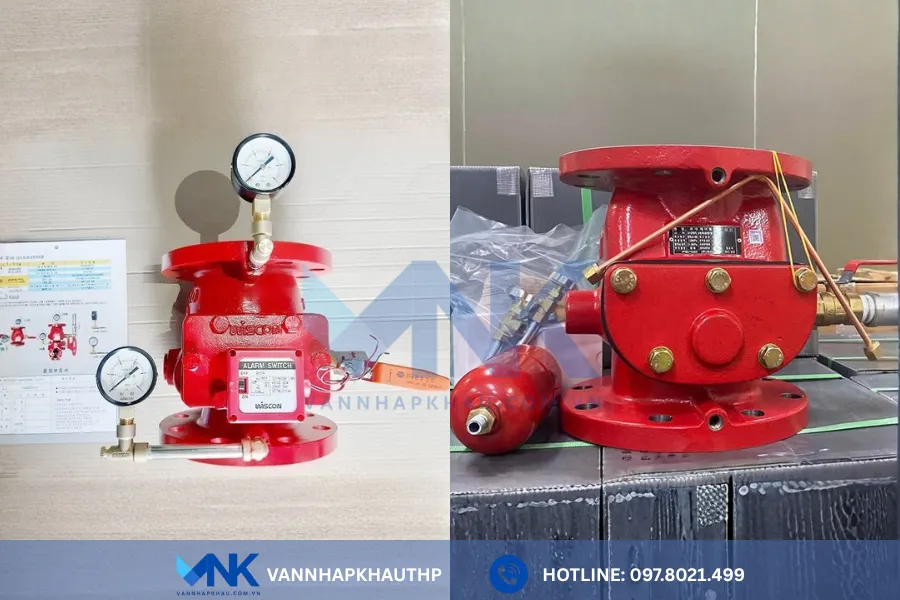

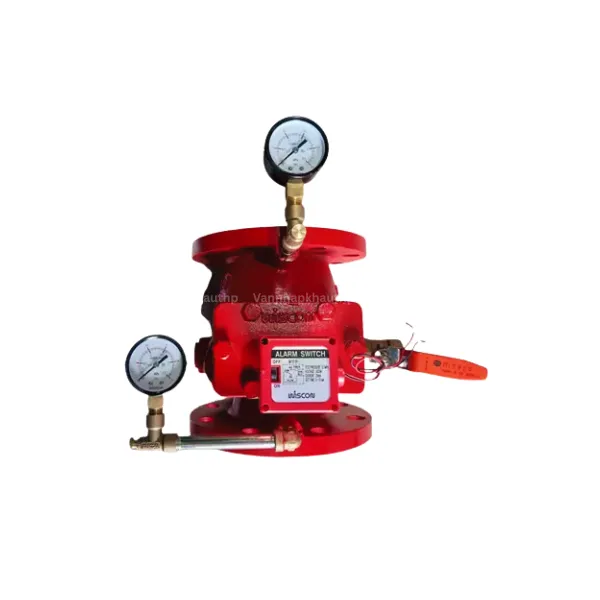

III. Hình ảnh van báo động Hàn Quốc

van báo cháy hàn quốc

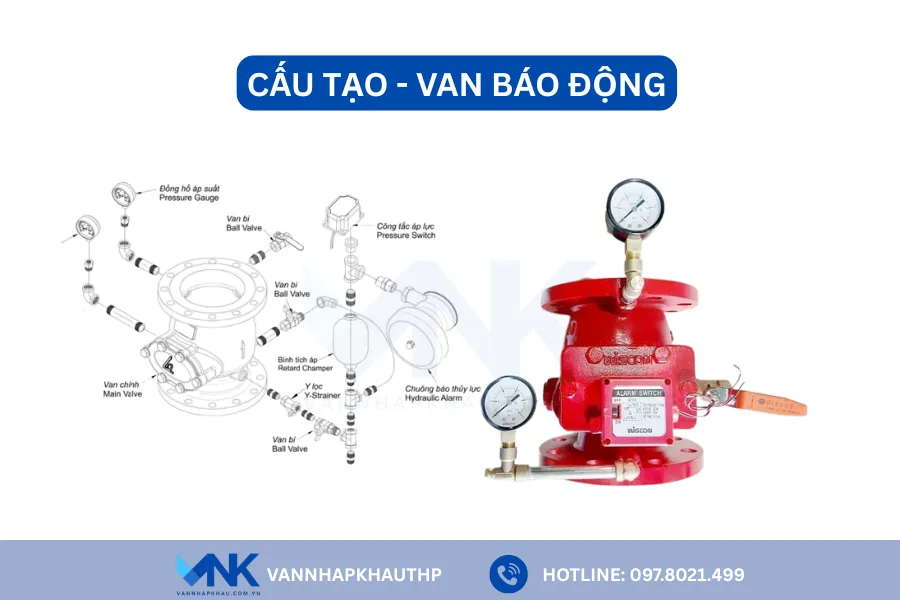

IV. Cấu tạo van báo động Hàn Quốc

Van báo động Hàn Quốc có cậu tạo gồm bốn bộ phận: thân van, đồng hồ áp suất, chuông nước, công tắc áp suất .

1. Thân (Body)

Thân van được làm từ vật liệu gang dẻo Gc200, cấu tạo dạng van một chiều, thiết kế hệ thống ống dẫn nước đi qua thiết bị báo động với đồng hồ áp suất

2. Đồng hồ áp suất (Pressure Gauges)

Đồng hồ áp suất làm từ vỏ thép chân đồng, có chức năng đo áp suất chênh lệch giữa alarm valve đến đầu phun Spinkler dẫn tới áp lực từ máy bơm đi qua van báo động.

cấu tạo van báo động hàn quốc

3. Chuông báo (Water alarm bell)

Chuông báo được từ thép phủ sơn màu đỏ epoxy, có chức năng tạo ra âm thanh lớn keng keng để cảnh bảo khi có sự cố cháy xảy ra.

4. Công tắc áp suất (Pressure switch)

Công tắc áp suất được làm từ nhiều hợp kim khác nhau inox, đồng, nhựa, có chức năng báo hiệu khi dòng nước và chênh lệch áp suất hệ thống ống. Nó gửi tín hiệu thống báo cho người vận hành biết hệ thống đang hoạt động bằng tín hiệu đóng và mở on off.

V. Nguyên lý hoạt động van báo động Hàn Quốc

Đầu phun Spinkler được kết nối với hệ thống của van báo động Hàn Quốc. Khi có cháy xảy ra kích hoạt máy bơm, bơm nước vào hệ thống. Khi dòng nước đi qua van báo động là dạng van một chiều được mở ra nhờ áp lực cho nước đi qua. Lúc này nước được chia nhánh đi vào các thiết bị công tắc áp lực, đồng hồ áp suất và chuông báo. Nước đi vào hệ thống chuông giúp chuông phát ra âm thanh, nước đi vào hệ thống công tác áp lực chuyển từ đóng sang mở, nước đi vào đồng hồ áp suất đo áp lực nước hệ thống.

nguyên lý hoạt động van báo động hàn quốc

>>>Xem thêm: Van Wonil là gì?



Chất liệu

Gang, Inox

Thương hiệu

Wonil

Xuất xứ

Hàn Quốc
