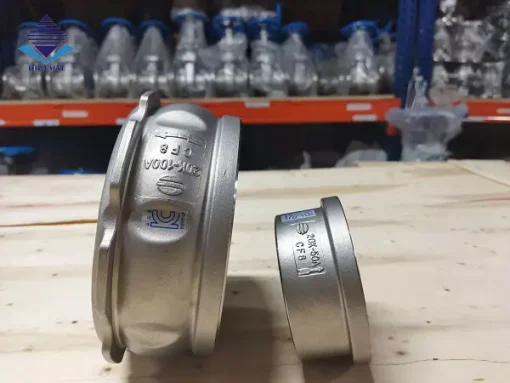

Van một chiều cối

Van một chiều cối là van gì?

Van một chiều cối là loại được dùng để cho lưu chất nước đi qua van một chiều cối theo một hướng duy nhất, cơ chế hoạt động dạng đĩa lò xo khi không có áp lực nước tác động van cối sẽ ở trạng thái luôn luôn đóng do lực thắng của lò xo tạo ra. Khi có nước áp suất đi vào van một chiều cối sẽ tự động mở ra và nén lò xo lại.

Van một chiều cối, nó là phần điều chỉnh dòng chảy vật chất. Khi xuất hiện dòng chảy thì áp suất hay lực của dòng chảy lò xo sẽ nâng lên khỏi vòng làm kín. Khi không có dòng chảy nữa thì nó sẽ ở lại vị trí đóng nhờ tỷ trọng. Van một chiều cối loại này cũng có hai kiểu thiết kế để hoạt động ở vị trí nằm ngang và vị trí thẳng đứng.

Chức năng của van 1 chiều cối

Van 1 chiều cối được làm bằng inox sử dụng lắp đặt vào các hệ thống nhằm điều khiển dòng lưu chất đi qua van.

Đĩa van có nhiệm vụ đóng mở để cho dòng lưu chất đi qua hoặc ngăn lưu chất lại.

Thiết bị lò xo dùng để hỗ trợ các chuyển động của đĩa van và đóng mở đĩa van dựa vào lực đàn hồi của lò xo.

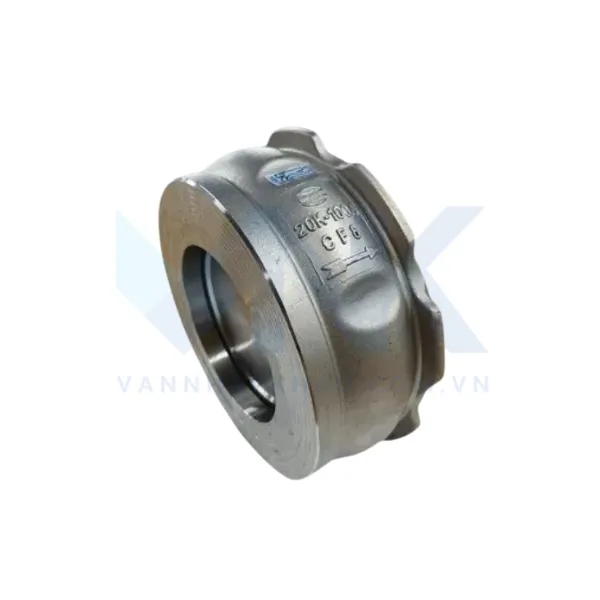

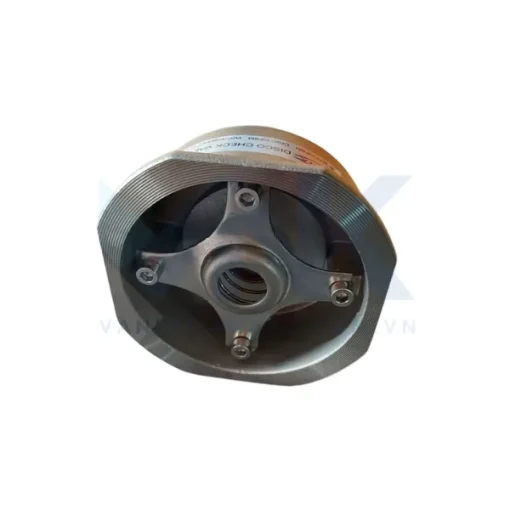

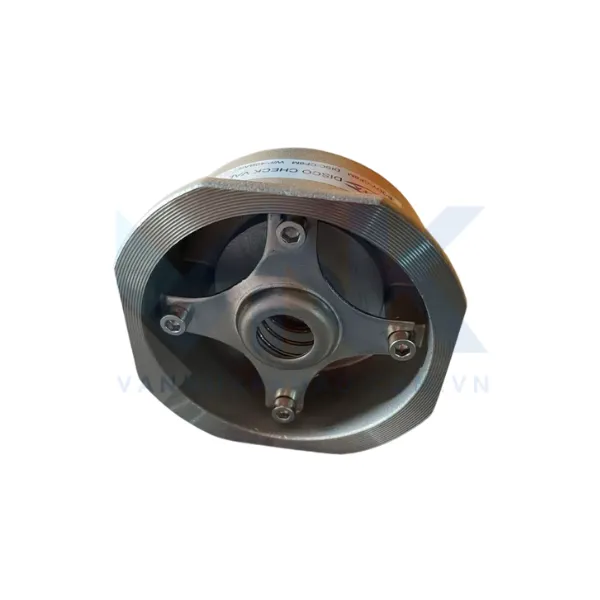

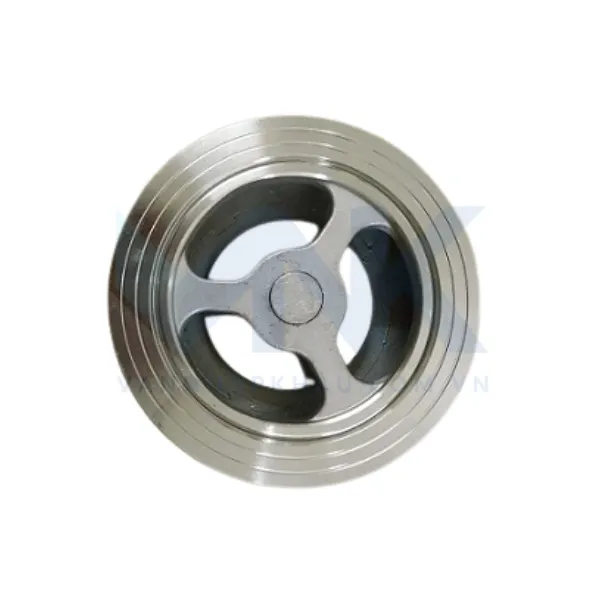

Hình ảnh van một chiều cối.

HÌNH ẢNH: Van một chiều cối

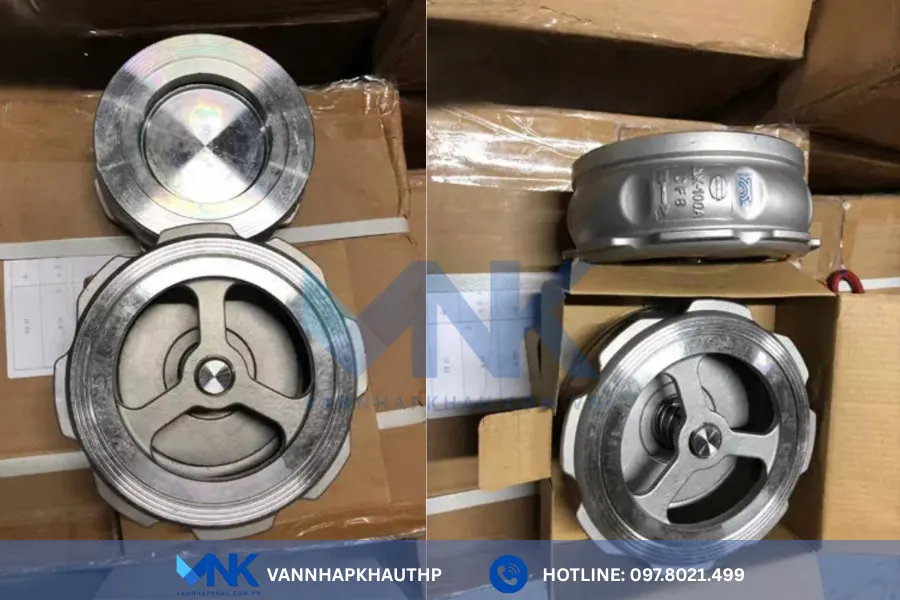

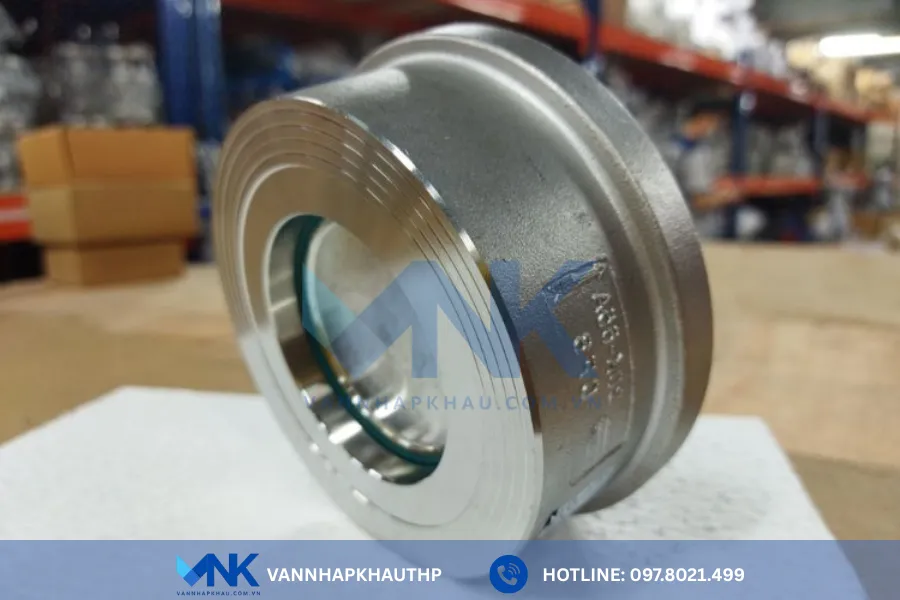

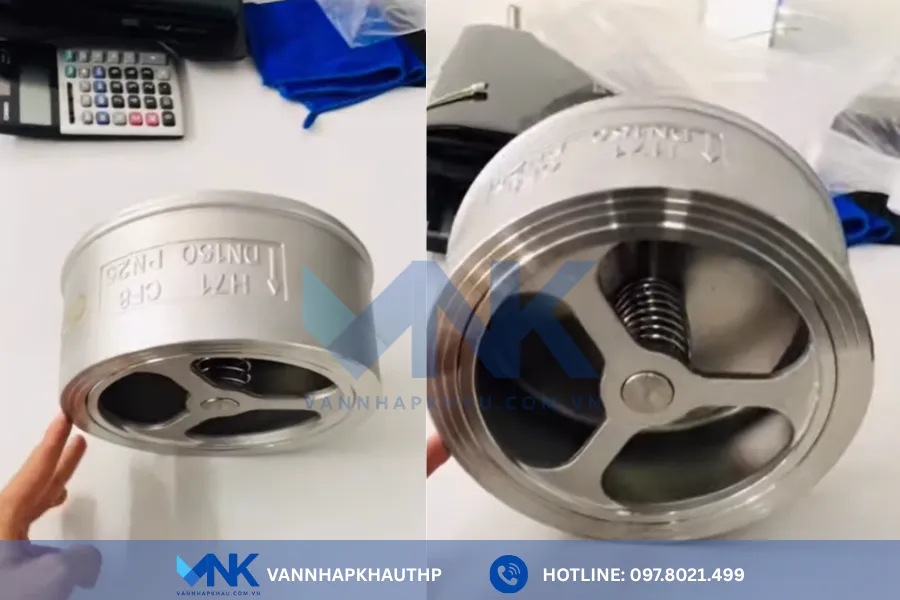

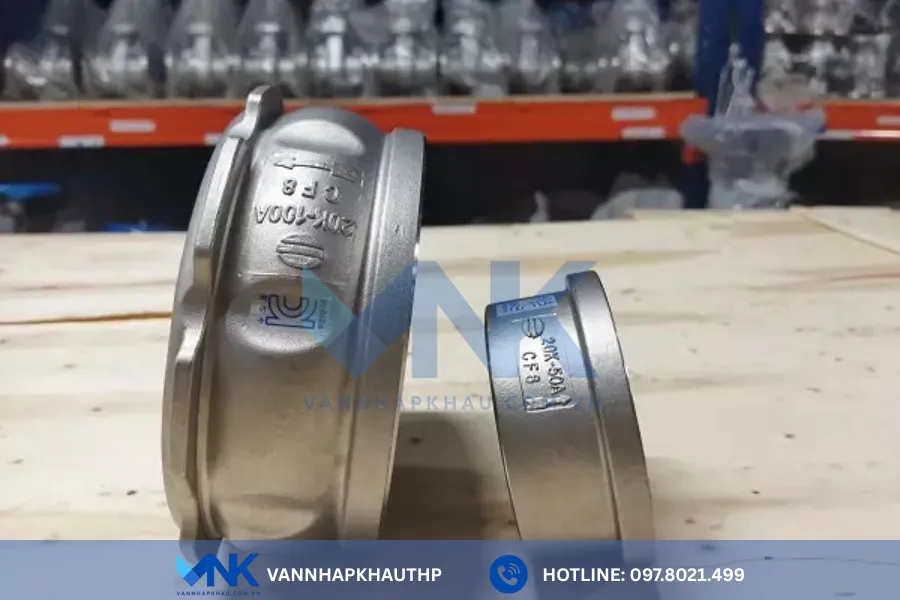

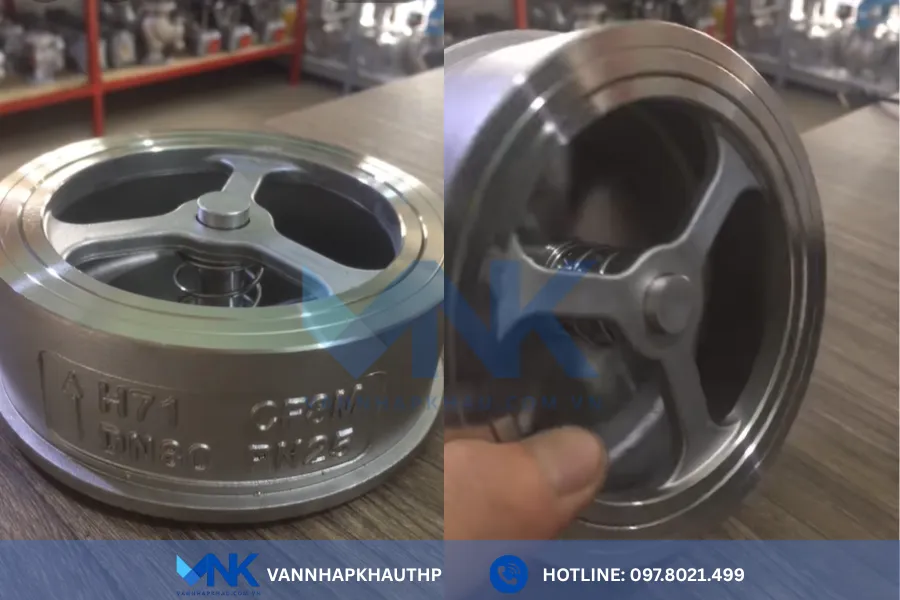

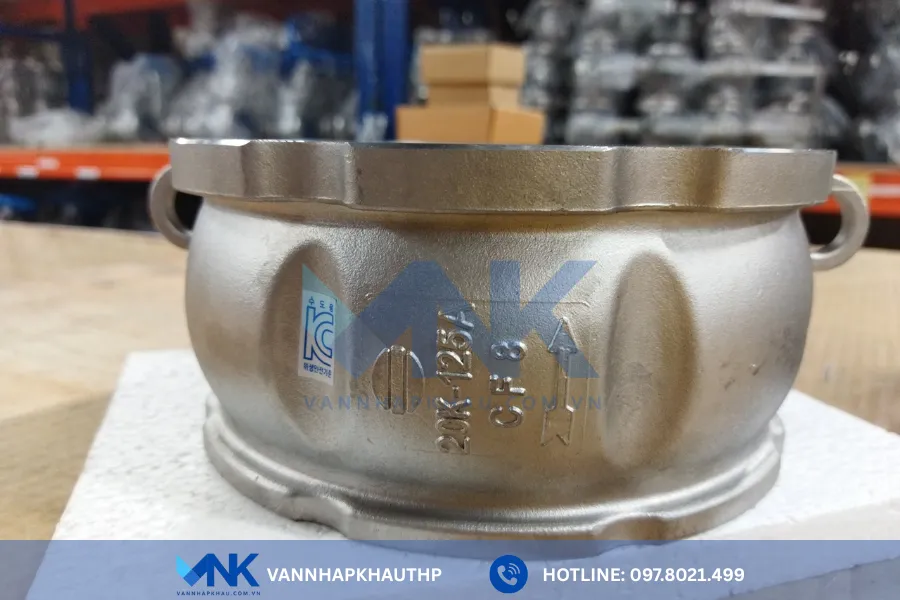

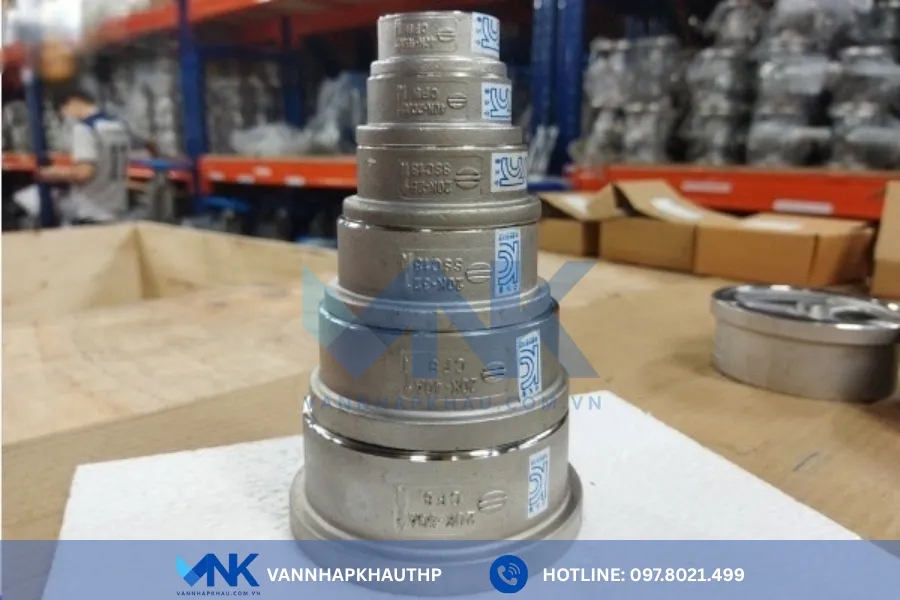

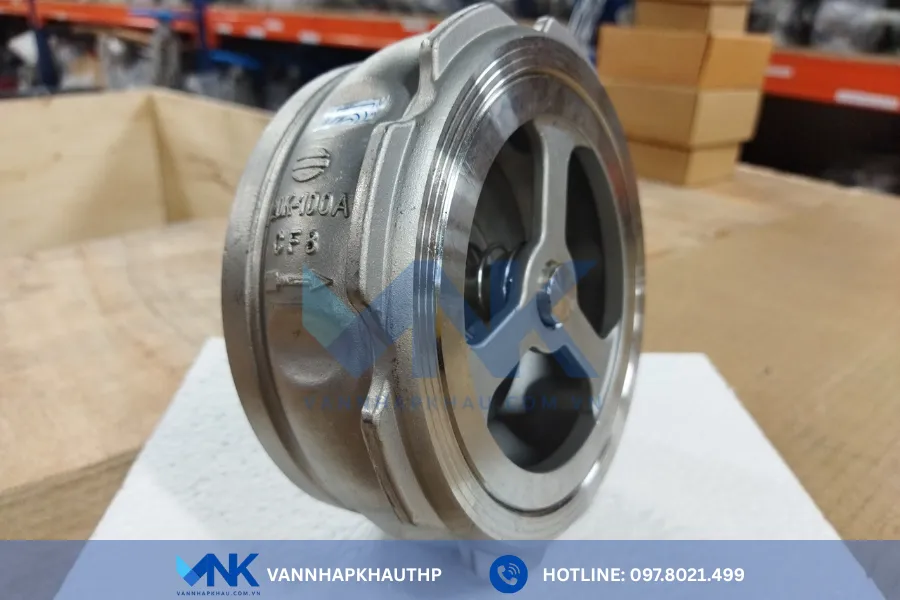

*Các hình ảnh thực tế về van một chiều cối inox201 – inox304 PN25 :

Ứng dụng van một chiều cối

Hiện nay các hệ thống chất lỏng, khí nén, hơi nóng, thủy lực, ống dẫn nhà máy, máy bơm, bình chữa cháy PCCC được sử dụng rộng rãi.

Van một chiều cối được gọi tên khác như: Van chiều đĩa inox, van một chiều đĩa dao động và van 1 chiều đĩa.

– Hệ thống nhà máy xử lý nước, hơi khí nén

– Hệ thống máy bớm nước cho tòa nhà, PCCC

– Hệ thống nhà máy thực phẩm, dược phẩm

– Hệ thống nhà máy hơi, nhiệt độ cao, thủy điện, nhiệt điện

Cấu tạo và nguyên lý hoạt động van một chiều cối

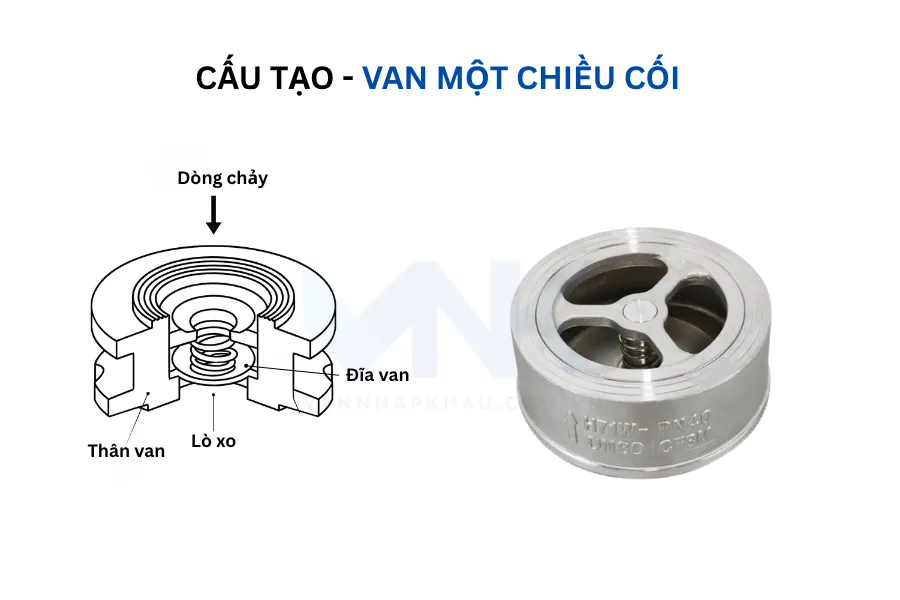

Cấu tạo van một chiều cối

Gồm 3 phần chính: Thân van một chiều cối, lò xo van một chiều cối và  đĩa van một chiều cối

Thân van được làm từ vật liệu kim loại inox chịu được nhiệt độ cao, chịu được áp lực cao, khả năng chịu va đập, chống ăn mòn.

– Thân van Inox201, inox304
– Lò xo: Inox201, inox304
– Đĩa làm kín van: SUS201, SUS304

Nguyên lý hoạt động van một chiều cối

Khi lưu chất (nước, khí nén, hơi) đi qua van, lúc này áp lực được tạo ra thắng lò xo thì dòng lưu chất sẽ đi qua van.

Khi không có lưu chất đi qua van, tức là van không hoạt động, lò xo tự động đóng van, van ở trạng thái đóng

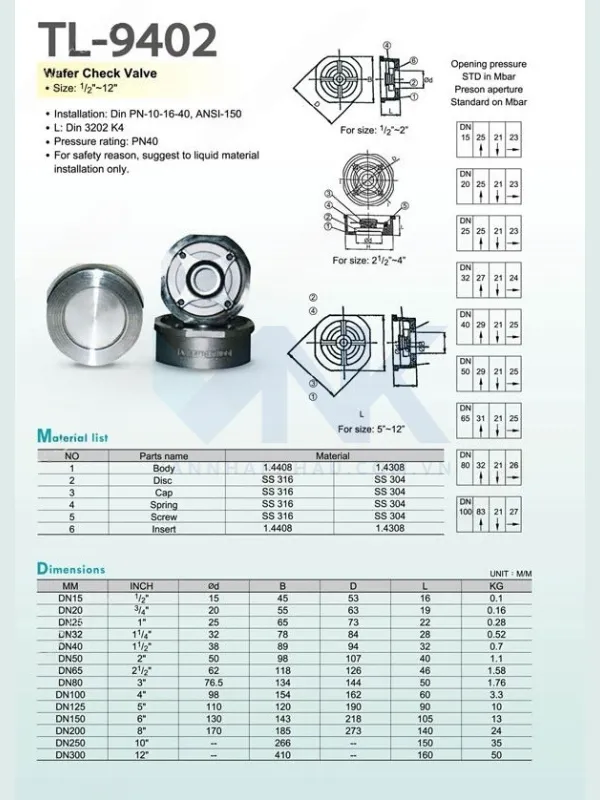

Mời quý khách xem hình mô tả van một chiều cối sau:

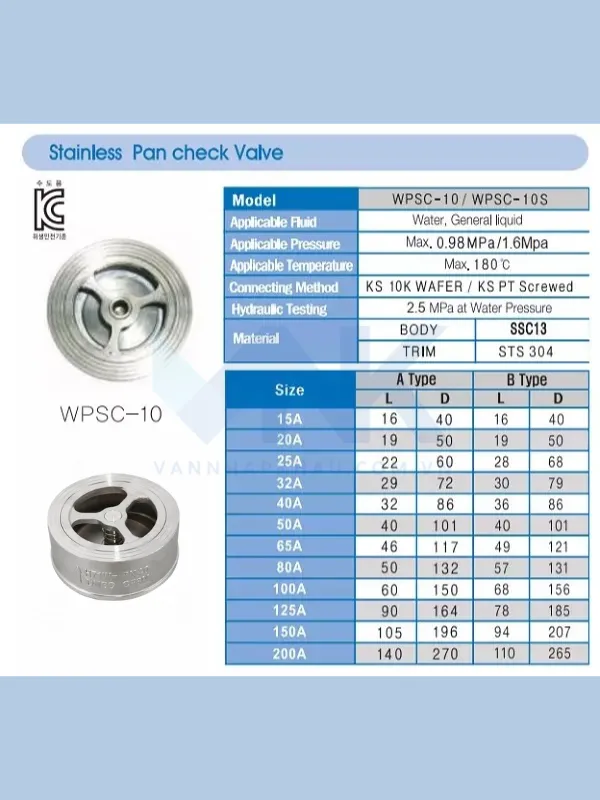

Thông số kỹ thuật van một chiều cối.

– Chất liệu: Inox201. 304.316
+ Thân, trục, đĩa: SUS304
– Size: DN15 – DN200
– Nhiệt độ: -10ºC ~+ 200ºC
– Áp lực: IMPa~16MPa, 25bar
– Môi trường: Nước, nước thải công nghiệp, hệ thống cấp thoát nước
– Áp suất làm việc: PN16 – PN25
– Made in: Hàn quốc, đài loan, Trung Quốc
– Kết nối: Wafer dạng kẹp mặt bích đa tiêu chuẩn
– Bảo hành: 12 tháng
– Giấy tờ: COCQ đầy đủ
– Tình trạng: Hàng có sẵn

Đánh giá ưu nhược điểm của van một chiều dạng cối

Ưu điểm

Van một chiều cối có khả năng chống búa nước, giúp tăng tuổi thọ cho van khi vận hành lâu dài.

Thiết bị được sử dụng bằng chất liệu inox nên có thể làm việc trong môi trường hóa chất ăn mòn cao.

Van có kích thước đa dạng với chất liệu cao cấp nên có thể làm việc cho môi trường nhiệt độ cao, áp suất lớn.

Thiết kế sản phẩm dễ dàng lắp đặt, sửa chữa và bảo dưỡng khi cần thiết.

Giá thành van rẻ, dễ dàng tìm được sản phẩm ở nhiều địa chỉ.

Nhược điểm

Van một chiều dạng cối được sử dụng phù hợp cho nhiều môi trường làm việc chất lỏng. Ngoài ra giá thành van cao hơn các dòng van 1 chiều nhựa.

Các loại van một chiều

Van một chiều lá lật

– Thông số kỹ thuật:

+ Kích cỡ: 15A – 500A

+ Chất liệu: Inox, gang, thép, nhựa

+ Dùng cho: Nước, hơi, khí

+ Kết nối: Mặt bích, ren, wafer

+ Áp lực: 16bar, 25 bar

+ Xuất xứ: China, Korea, Taiwan

+ Bảo hành 12 tháng

Van một chiều cánh bướm

– Thông số kĩ thuật:

+ Kích cỡ: DN50 – DN1000

+ Chất liệu: Inox, gang, thép

+ Sử dụng: Nước, hơi, khí

+ Kết nối: Mặt bích, wafer

+ Áp lực: PN10, PN16

+ Xuất xứ: Trung Quốc, Hàn Quốc

+ Bảo hành 12 tháng

Van một chiều lắp ren

– Thông số kĩ thuật:

+ Kích cỡ: DN15 – DN50

+ Chất liệu: Inox201, inox304, đồng

+ Sử dụng: Nước, hơi, khí

+ Kết nối: Ren

+ Áp lực: 10bar, 16bar

+ Xuất xứ: Trung Quốc

+ Bảo hành 12 tháng

4. Van một chiều lắp bích

– Thông số kĩ thuật:

+ Kích cỡ: DN50 – DN1000

+ Chất liệu: Inox, gang, thép

+ Sử dụng: Nước

+ Kết nối: Mặt bích JIS, BS, ANSI, DIN

+ Áp lực: PN10, PN16

+ Xuất xứ: Hàn Quốc, Đài Loan, Maylaysia

+ Bảo hành 12 tháng

Van một chiều cửa lật

– Thông số kĩ thuật:

+ Kích cỡ: DN50 – DN200

+ Vật liệu: Inox

+ Môi trường: Nước

+ Kết nối: Mặt bích, wafer

+ Áp lực: 10kg/cm2, 16kg/cm2

+ Xuất xứ: Trung Quốc, Koera

+ Bảo hành 12 tháng

Van một chiều lò xo

– Thông số kĩ thuật:

+ Kích thước: DN15 – DN1000

+ Chất liệu: Inox, gang, thép

+ Sử dụng: Nước, hơi, khí

+ Kết nối: Mặt bích, wafer

+ Áp lực: PN10, PN16

+ Xuất xứ: Trung Quốc, Hàn Quốc

+ Bảo hành 12 tháng
