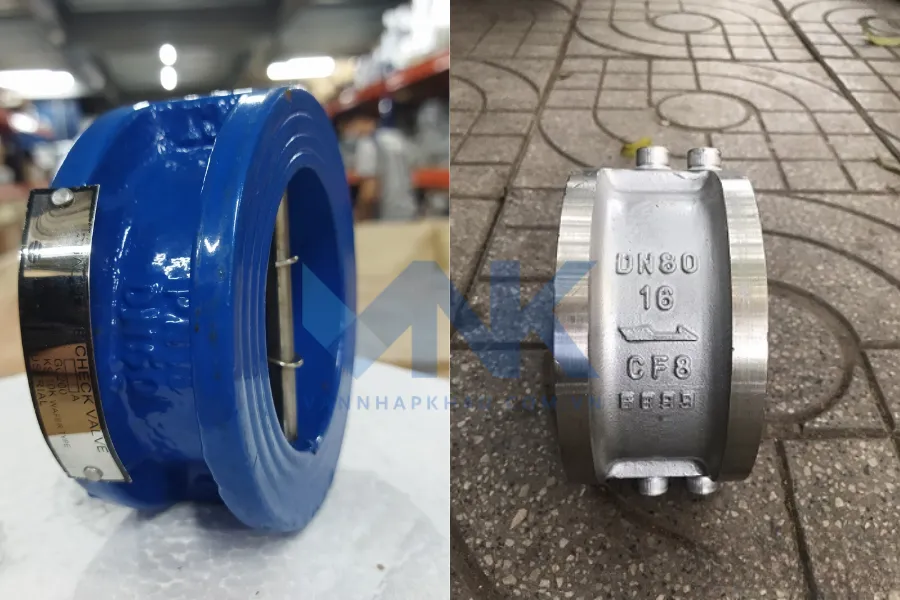

Van một chiều cánh bướm là gì ?
Van một chiều cánh bướm hay còn gọi là van bướm một chiều là loại van đóng mở nhờ bộ phận cánh van có dạng cánh bướm có thiết kế nhằm giảm thiểu va chạm thủy lực.
Van một chiều chỉ cho phép dòng lưu chất chảy qua theo một hướng nhất định, không cho phép dòng lưu chất chảy ngược trong hệ thống ống dẫn.
Van bướm một chiều được ứng dụng nhằm bảo vệ đường ống dẫn, các thiết bị bơm, khoang chứa. Ngoài ra, dòng van một chiều này còn có tác dụng điều chỉnh hướng, kiểm soát dòng chảy của lưu chất.
Van một chiều cánh bướm dùng để bảo vệ chống lại dòng chảy ngược, chỉ cho dòng chảy đi qua theo một hướng duy nhất và ngăn không cho dòng chảy theo chiều ngược lại.
Van vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước. Van được kết nối vào hệ thống dạng kẹp.
*Xem thêm: van công nghiệp là gì?
Cấu tạo và nguyên lý hoạt động van một chiều cánh bướm

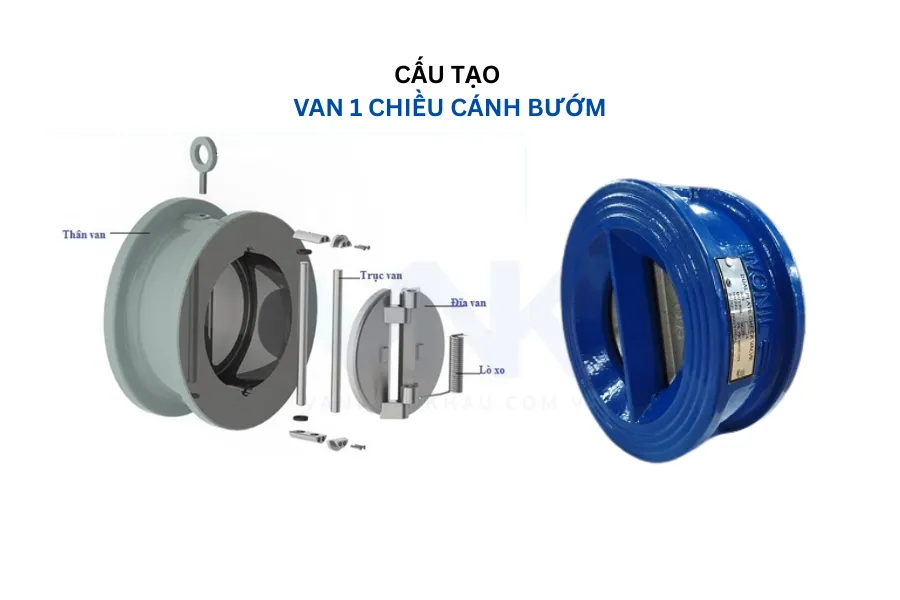

Cấu tạo chung của van một chiều cánh bướm.

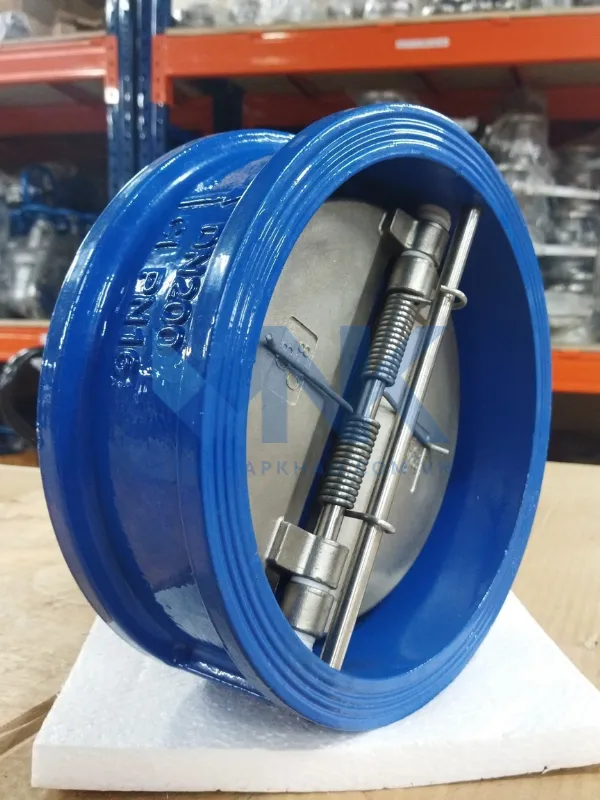

Van một chiều cánh bướm được cấu tạo bởi 03 thành phần chính là: thân van, lá van dạng cánh bướm và lò xo.
– Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm.
– Lá van: gồm 02 nữa dạng cánh bướm được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải.
– Lò xo: được lồng vào trục giữ lá van, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét.
Nguyên lý hoạt động van một chiều cánh bướm.
Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở ví trí “Đóng”.
Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực dòng chảy, 02 cánh lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van.
Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và lực lò xo sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van.
Thông số kỹ thuật van một chiều cánh bướm

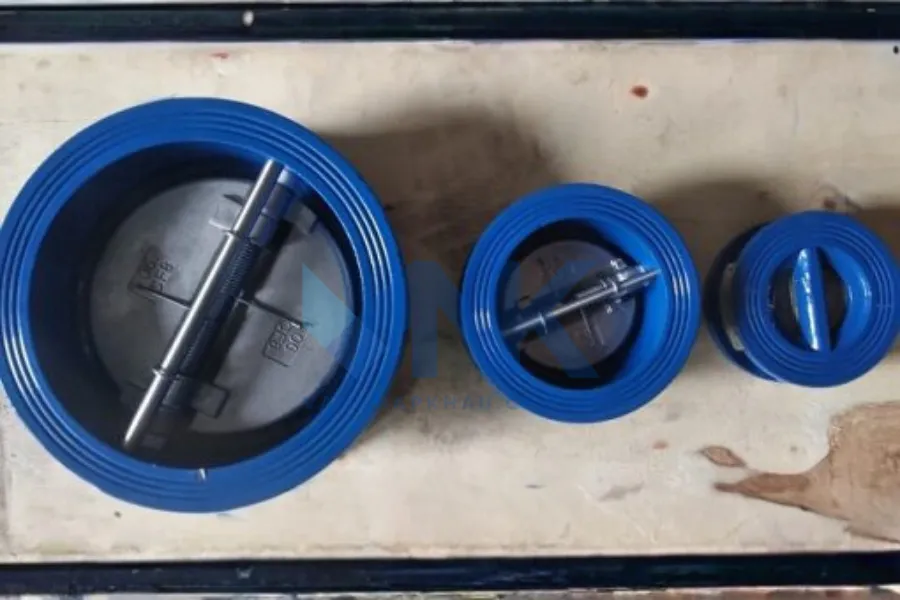

– Kích thước van: DN50 – DN1200.
– Thân van: gang xám/ thép cacbon/ Inox.
– Cánh van: Inox/ Thép cacbon.
– Gioăng đệm: NBR/ EPDM/ Viton/ Inox.
– Lò xo, chốt, vòng đệm: Thép không gỉ.
– Sơn phủ: Epoxy dày 250 Micron.
– ÁP lực làm việc:
+ ÁP lực lên thân van: PN10, PN16, PN25.
+ Áp lực lên đế van: PN10, PN16, PN25.
– Áp suất làm việc: 10kgf/cm2 – 25kgf/cm2.
Van một chiều cánh bướm được lắp đặt hiệu quả ở đâu
Van bướm một chiều có thể được áp dụng trong nhiều loại hệ thống đường ống và thiết bị. Nó được lắp đặt trước máy bơm nước, trước các hệ thống cấp thoát nước, các hệ thống xử lý nước thải và lưu chất lỏng. Ngoài ra, van bướm một chiều cũng được sử dụng trong hệ thống PCCC (Phòng cháy chữa cháy), hệ thống trạm bơm, thông gió và điều hòa không khí. Nó thường được áp dụng trong các nhà máy và công trình xây dựng.

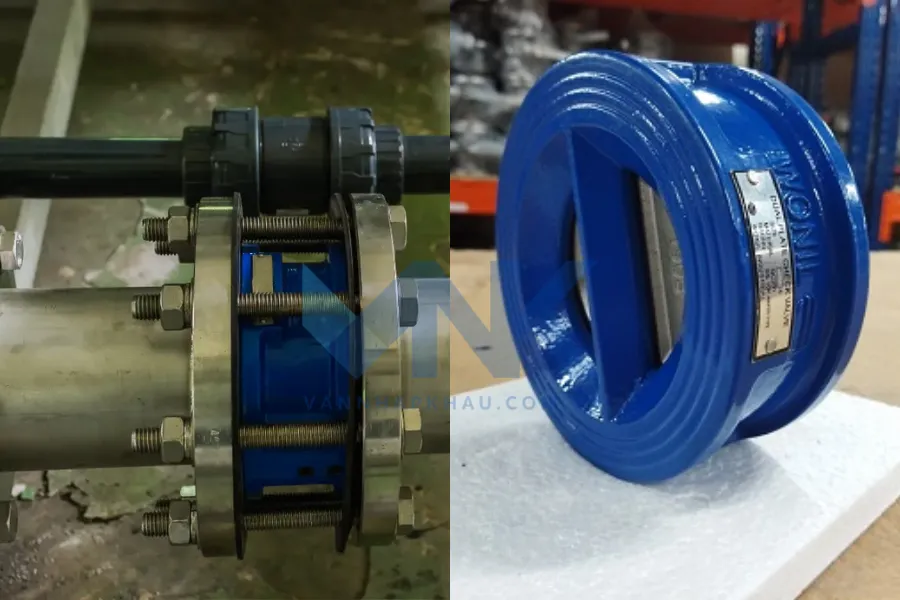

*Lưu ý khi lắp đặt
– Van một chiều cánh bướm được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý
một số điểm sau.
– Lắp van đúng chiều mở của lá van.
– Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
– Không dùng miếng đệm giữa mặt bích và van.
– Kích thước mặt bích của đường ống phải đồng nhất với kích thước của van.
– Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
Điểm nổi bật của van một chiều cánh bướm
- Van được chế tạo bằng vật liệu gang cầu FCD450 và Inox SS304, 316, mang đến khả năng chống rỉ sét tốt, đảm bảo an toàn và vệ sinh cho nguồn nước sạch.
- Hoạt động đơn giản và tự động dựa trên áp lực chênh lệch của dòng chảy chất lỏng.
- Thiết kế gọn nhẹ của van cho phép lắp đặt dễ dàng, phù hợp với những hệ thống có không gian hạn chế.
- Sản phẩm có giá thành tương đối rẻ.
- Ứng dụng rộng rãi trong các hệ thống lỏng và hơi, bao gồm hệ thống cấp thoát nước, HVAC, phòng cháy chữa cháy, kỹ thuật nhiệt, hệ thống hơi và thông gió, đặc biệt phù hợp cho diện tích lắp đặt nhỏ và không gian hạn chế.
Địa điểm cung cấp van một chiều cánh bướm
Hiện nay, trên thị trường Toàn Quốc có nhiều đơn vị lớn và nhỏ khác nhau đang cung cấp van một chiều cánh bướm. Bạn có thể mua sản phẩm này ở các đơn vị từ cửa hàng điện nước đến các doanh nghiệp lớn.
Tuy nhiên, điều quan trọng cần lưu ý là xác định xem sản phẩm đó có phải là hàng chính hãng và chất lượng của nó ra sao. Điều này thường là một vấn đề khó khăn đối với những khách hàng mới mua hàng. Tuy nhiên, những khách hàng đã từng hợp tác với công ty Tuấn Hưng Phát chúng tôi sẽ hiểu rõ giá trị mà sản phẩm của chúng tôi mang lại cho hệ thống.
Tất cả các sản phẩm mà công ty Tuấn Hưng Phát cung cấp đều được nhập khẩu chính hãng và có đầy đủ giấy tờ CO – CQ. Chúng tôi cam kết bảo hành chính hãng sản phẩm trong 12 tháng.
Để được hỗ trợ nhanh chóng, khách hàng vui lòng liên hệ trực tiếp đến Van Nhập Khẩu THP để có người hỗ trợ nhanh chóng về sản phẩm, báo giá cũng như giao hàng.
