Van cổng ty nổi Wonil Hàn Quốc| ti nổi Nhập khẩu Hàn Quốc

Van cổng ty nổi Wonil Hàn Quốc



Kích cỡ:  50A – 600A
Chất liệu:  Gang GC200, Inox 304, Thép A216
Kết nối:  Mặt bích
Tiêu chuẩn kết nối: JIS10K
Áp lực làm việc: 10kg/cm2 – 15kg/cm2 – 21kg/cm2
Nhiệt độ: – 5 độ C ~ 180 độ C
Sử dụng:  Nước, hóa chất, xăng dầu, hơi, khí
Thương hiệu: Wonil
Xuất xứ: Hàn Quốc
Bảo hành 12 tháng



Kênh hỗ trợ

Giới thiệu sản phẩm van cổng ty nổi wonil Hàn Quốc

Van cổng ty nổi Wonil – Hàn Quốc là sản phẩm do Công Ty Tuấn Hưng Phát nhập khẩu trực tiếp và phân phối độc quyền tại Việt Nam. Có đường kính từ 50A – 600A. Chất liệu có 2 loại inox toàn thân 304, thép A216 và gang đúc. Kết nối mặt bích JIS10K. Chính hãng, chất lượng cao chuyên dùng cho các hệ thống thủy điện, hệ thống chiler, máy bơm nước có áp lực cao, xăng dầu, hơi nóng và hóa chất ăn mòn. Đầy đủ giấy tờ COCQ, Catalogue, bản vẽ kỹ thuật.

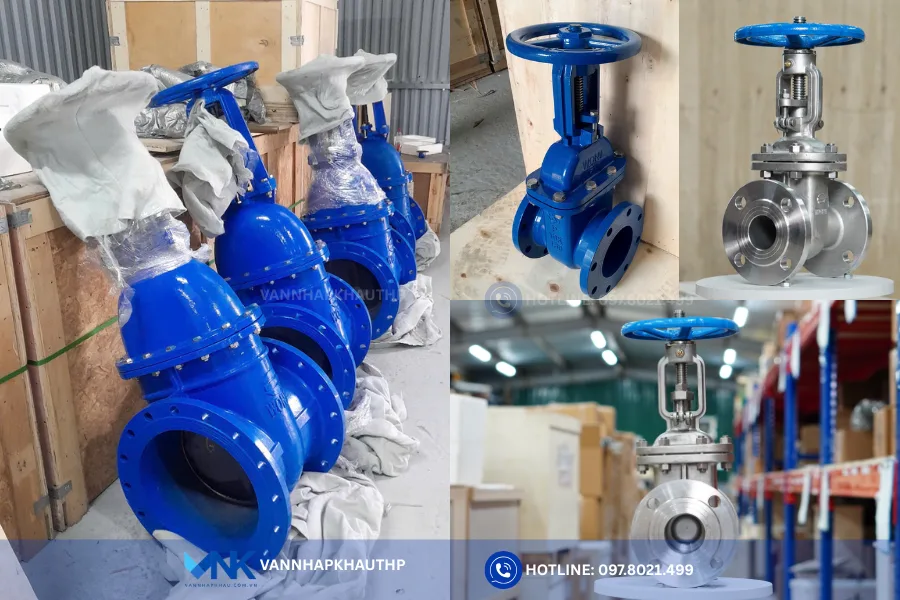

Van cổng ty nổi Wonil Hàn Quốc
Van cổng ty nổi Wonil Hàn Quốc

Cùng chúng tôi tìm hiểu van cổng ty nổi là gì?

Van cổng ty nổi (Gate Valve Non-rising stem) phần cổ được thiết khung thép hai bên hay còn được gọi là van cổng vai

Đối với van cổng ty nổi chỉ cần dựa vào quan sát bên ngoài chúng ta có thể nhận biết được van đang ở trạng thái mở hay trạng thái đóng. Phân ty của van sẽ nâng lên và hạ xuống khi đóng mở van, ty van nhô cao ra ngoài khi van ở vị trí mở hoàn toàn, ty van sẽ hạ xuống khi van ở vị trí đóng hoàn toàn.

Dạng van cửa ty nổi này chuyên lắp đặt cho các hệ thống ở không gian hẹp, vị trí sâu, dưới công ngầm được kết nối tay quay để vận hành van đơn giản hơn. Ngoài ra hiện nay còn có van cổng điều khiển điện là thiết bị vận hành tự động thay thế sức người.

Cấu tạo của van cổng ty nổi Wonil – Hàn Quốc

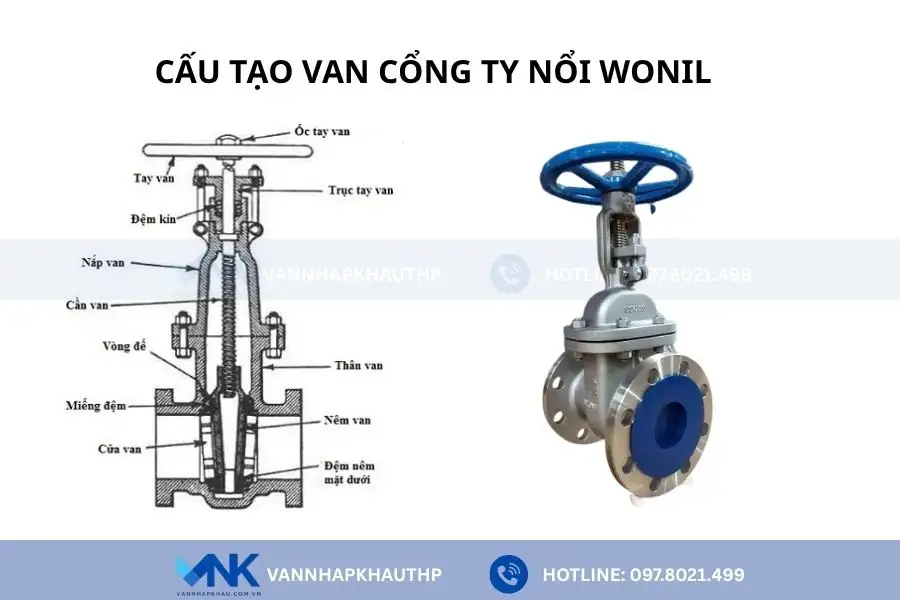

cấu tạo van cổng ty nổi wonil Hàn QuốcCấu tạo bản vẽ chi tiết của van cổng gang ty nổi Wonil

Cấu tạo van cổng ty nổi wonil bao gồm các bộ phận chính như:

  • Thân van: Được làm từ vật liệu Gang đúc GC200, inox 304, Thép WCB A216
  • Ty van: là bộ phận trục kết nối đĩa van và tay quay điều khiển được làm bằng thép khổng gỉ
  • Đĩa van: nơi tiếp xúc với lưu chất được làm bằng gang đúc GC200 viền đồng, inox 304, WCB A216
  • Tay quay: được làm từ gang đúc GC200
  • Bu lông, đai, ốc: làm từ thép không gỉ SS400

Nguyên lý hoạt động của van cổng ty nổi Wonil Hàn Quốc

Cơ chế hoạt động của van cổng ty nổi tương tự như van cổng ty chìm nó đóng mở do tác động lực lên tay quay vô lăng. Phần tay quay truyền lực chuyển động cho trục ty van xoay theo nó. Khi xoay theo ngược chiều kim đồng hồ  ty van sẽ nâng lên đồng thời đĩa van nâng lên lưu chất đi qua. Khi xoay cùng chiều kim đồng hồ ty van hạ xuống đồng thời đĩa van hạ xuống, van đóng hoàn toàn, chặn lưu chất tại vị trí van cổng.

Thông số kỹ thuật van cổng ty nổi Wonil Hàn Quốc

  • Kích thước: 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 450A, 500A, 600A
  • Chất liệu: Gang đúc GC200, Inox 304, Thép A216 WCB
  • Đĩa van: Gang đúc GC200, inox 304, Thép A216
  • Seat làm kín: Inox 304, Đồng CAC406, Thép A216
  • Kết nối mặt bích tiêu chuẩn: JIS10K
  • Áp lực làm việc: 10kg/cm2 – 15kg/cm2 – 21kg/cm2
  • Nhiệt độ làm việc: – 5 độ C ~ 180 độ C
  • Sử dụng: Nước nóng, nước lạnh, nước sạch, nước thải, chất lỏng đa dụng, hơi nóng, xăng dầu
  • Thương hiệu: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

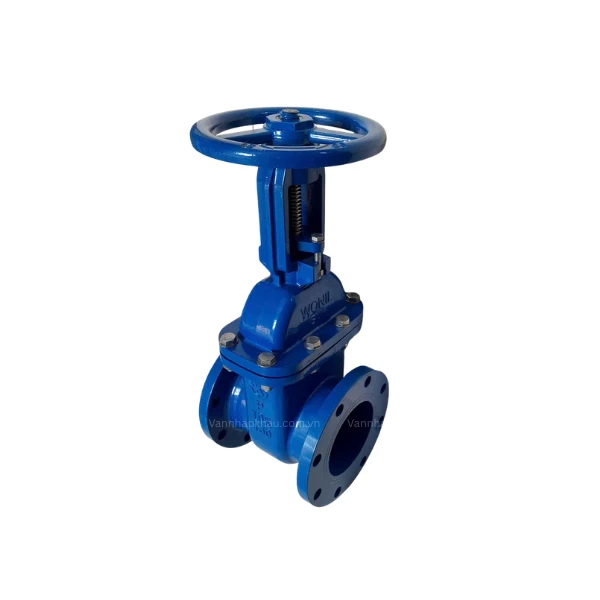

Van cổng ty nổi Wonil Hàn Quốc
Van cổng ty nổi Wonil Hàn Quốc

Phân loại và lựa chọn van cổng ty nổi wonil Hàn Quốc

Để cho việc lắp đặt đúng kích thước, đúng loại van và vận hành hiệu quả, đảm bảo được độ ổn định, độ bền và tuổi thọ cao. Chúng ta lựa chọn nên chú ý đến chiều cao của van cho các không gian ít như hầm sâu, hệ thống hẹp, trong tủ hộp để tính toán và lắp đặt phù hợp.

Môi trường làm việc là yếu tố quan trọng nó ảnh hưởng trực tiếp đến hệ thống. Tùy vào đặc tính sử dụng từng hệ thống chúng ta có thể lựa chọn các loại van:

  • Van cổng ty nổi gang
  • Van cổng ty nổi thép
  • Van cổng ty nổi inox

Cùng chúng tôi tiếp tục tìm hiểu mỗi loại van cổng Hàn Quốc phù hợp với từng hệ thống khác nhau:

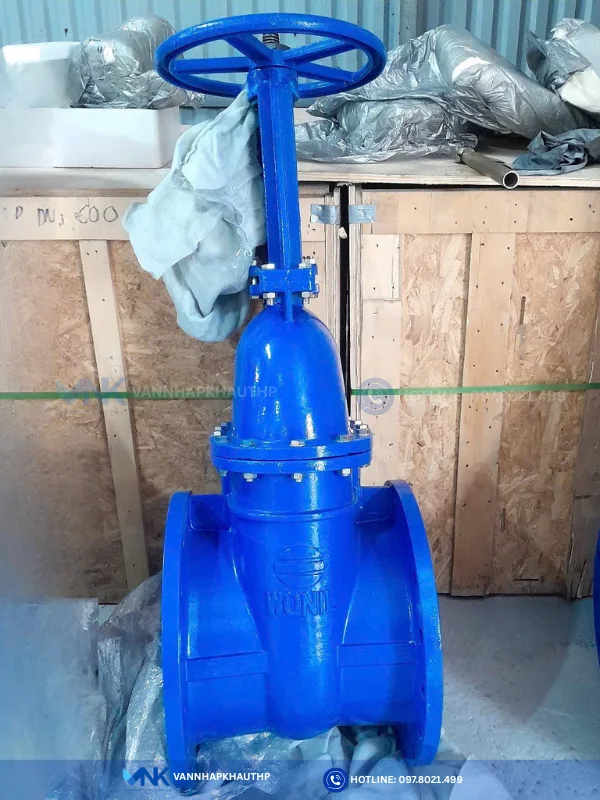

Van cổng ty nổi gang wonil korea

Van cổng gang ty nổi chuyên dùng cho hệ thống nước sạch, nước đa dụng, hệ thống có nhiệt độ thấp như PCCC, máy bơm, đường dẫn chất lỏng.

  • Đường kính: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • vật liệu thân van: Gang đúc GC200
  • Đĩa van: Gang đúc GC200
  • Seat làm kín: Đồng CAC406
  • Bu lông, đai ốc: Thép SS400
  • Trục ty van: Inox 304
  • Kết nối: Mặt bích JIS10K
  • Áp lực : 10kg/cm2 – 15kg/cm2 – 21kg/cm2
  • Nhiệt độ làm việc:  120 độ C
  • Môi trường: Nước nóng, nước lạnh, nước sạch, nước thải, chất lỏng đa dụng
  • Hãng: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

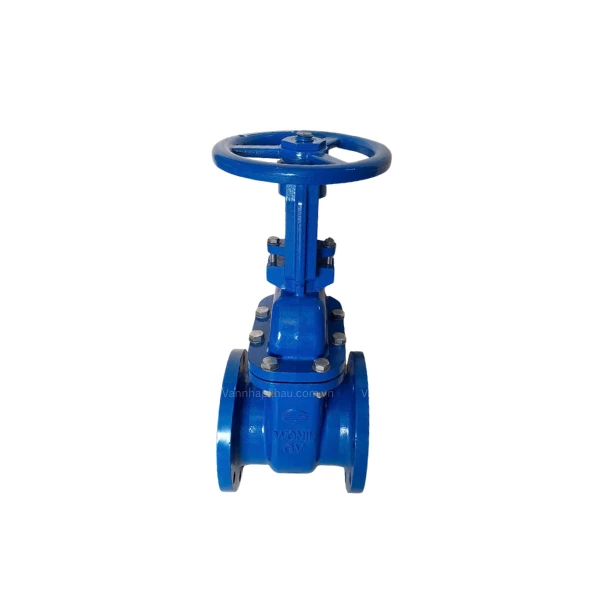

Van cổng gang ty nổi mặt bích BB JIS10K
Van cổng gang ty nổi mặt bích BB JIS10K

Van cổng ty nổi inox chuyên dùng cho hệ thống nước biển, hóa chất ăn mòn, oxi hóa cao, hơi nóng hoặc các hệ thống yêu cầu dược phẩm, thực phẩm, đồ uống…

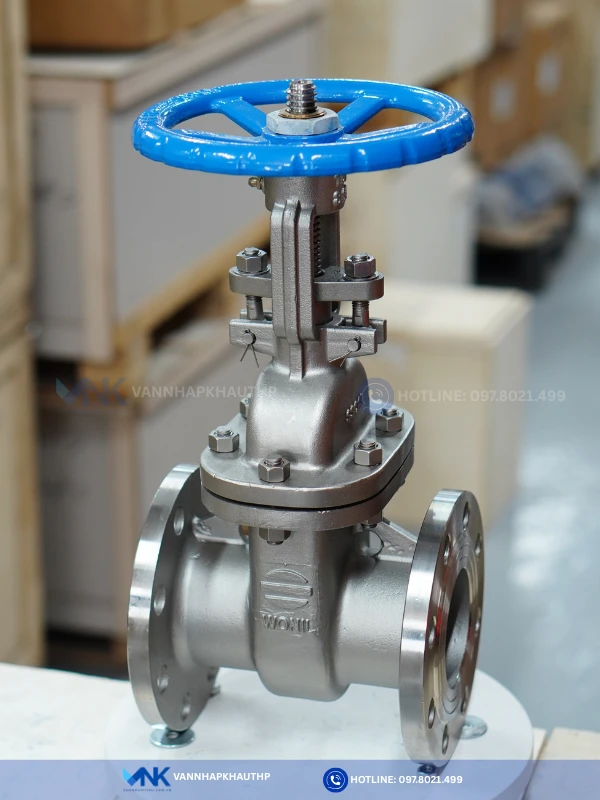

Van cổng ty nổi inox wonil korea

  • Cỡ size: D50, D65, D80, D100, D125, D150, D200, D250, D300
  • Nguyên liệu body: SSC13 (inox 304 )
  • Đĩa van: Gang đúc SSC13
  • Seat làm kín: SSC13
  • Bu lông, đai ốc: STS304
  • Trục ty van: STS304
  • Kết nối: Mặt bích JIS10K
  • Áp lực : 10bar – 15bar – 21bar
  • Nhiệt độ làm việc:  180 độ C
  • Môi trường: Nước, hơi nước, khí, xăng, dầu, hóa chất
  • Hiệu: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

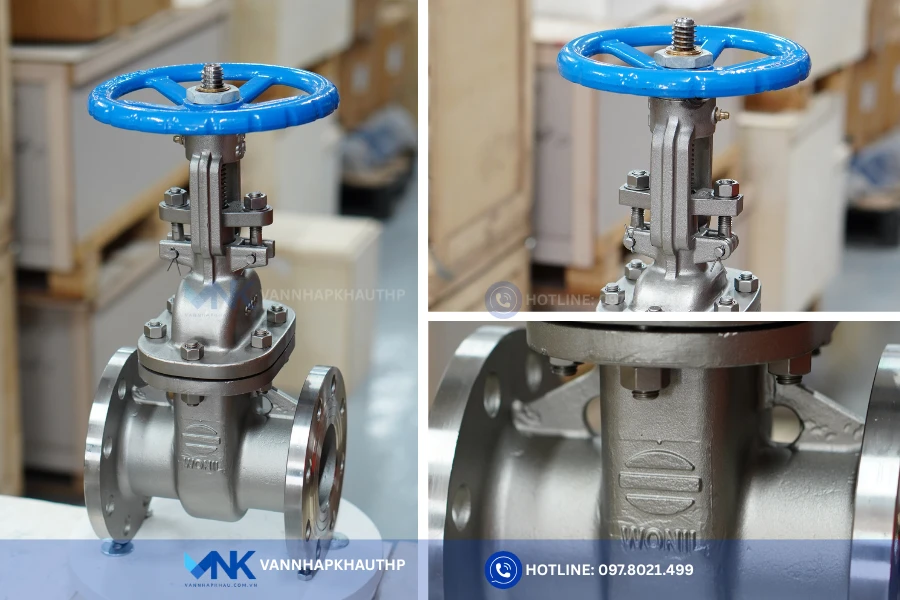

van cổng ty nổi inox wonil

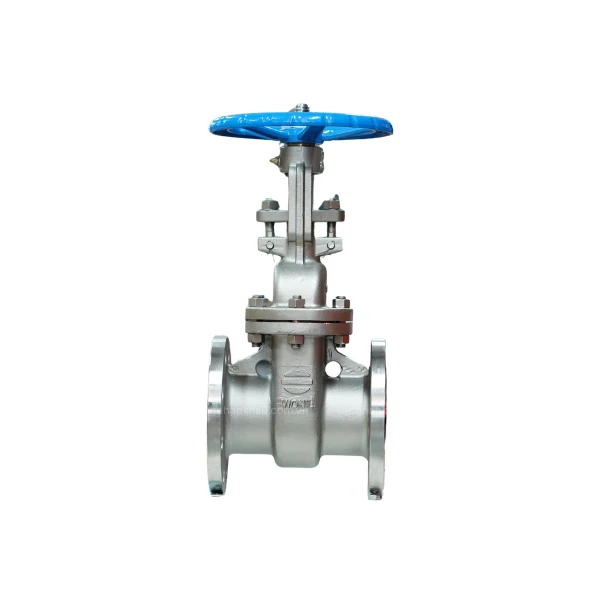

Van cổng inox ty nổi tay quay mặt bích

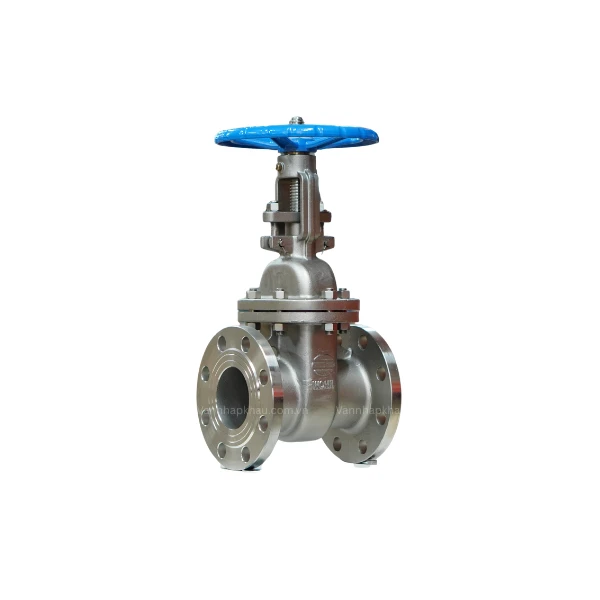

Van cổng ty nổi thép Wonil – Korea

Van cổng ty nổi thép chuyên dùng cho các hệ thống áp suất cao, hơi nóng, dầu nóng, khí nóng vì thép là kim loại chịu được nhiệt độ cao.

  • Cỡ van: DN50 (2”) – DN300 ( 12”)
  • Chất liệu thân: Thép wcb A216
  • Đĩa van: Thép wcb A216
  • Seat làm kín: Thép wcb A216
  • Bu lông, đai ốc: Thép wcb A216
  • Trục ty van: Thép wcb A216
  • Kiểu kết nối: Mặt bích JIS10K
  • Áp lực : PN10 – PN15 – PN21
  • Nhiệt độ làm việc:  300 độ C
  • Hoạt động: Nước, hơi nước, khí, xăng, dầu, hóa chất
  • Nhãn hiệu: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

Ưu điểm van ty nổi Wonil Korea

Van cổng ty nổi hiệu Wonil đầy đủ kích thước DN40 – DN600, đầy đủ chất liệu inox, gang, thép.

Dòng van ty nổi khả năng lắp đặt theo hai chiều là như nhau, không phân biệt chiều của dòng chảy

Phân tay quay trợ lực cho phép vận hành dễ dàng , đóng mở thuận tiện, đơn giản

Chúng ta có thể nhận biết được van đóng mở hay đang đóng bằng cách nhìn bằng mắt thường thấy ty van ở bên ngoài

Phân trục van có thể nối thêm ở ngoài để cho các hệ thống chôn ngầm, vị trí sâu, hẹp, dưới cống ngầm

Nhược điểm van ty nổi Hàn Quốc

Do có thiết kế phần ty van cao nên khi đóng mở thời gian cũng vì vậy mà lâu hơn van ty chìm

Phân ty van có chiều dài nên nó chiếm không gian lớn hơn van ty chìm

Đặc biệt van cổng không sử dụng cho điều tiết lưu lượng lớn nhỏ, nhiều ít, chỉ dùng cho dòng chảy thẳng

Ứng dụng van cửa ty nổi tay quay Wonil Hàn Quốc

Van cổng ty nổi được sử dụng chủ yếu cho các nhà máy, hệ thống như:

  • Nhà máy xử lý nước thải, hóa chất, dệt nhộm, nước biển
  • Nhà máy hệ thống bơm nước sạch, phòng cháy
  • Nhà máy chế biến thức ăn chăn nuôi
  • Nhà máy lò hơi, nồi hơi, đồ suấy
  • Nhà máy đồ uống bia, rượu,

Van cổng là loại van phục vụ cho ngành công nghiệp, kỹ thuật, sản xuất, khoa học. Việc lựa chọn đúng loại van cổng chất lượng, hoạt động ổn định, độ bền và tuổi thọ lâu dài quyết định tới sự thành không hay không thành công trong quá trình vận hành.

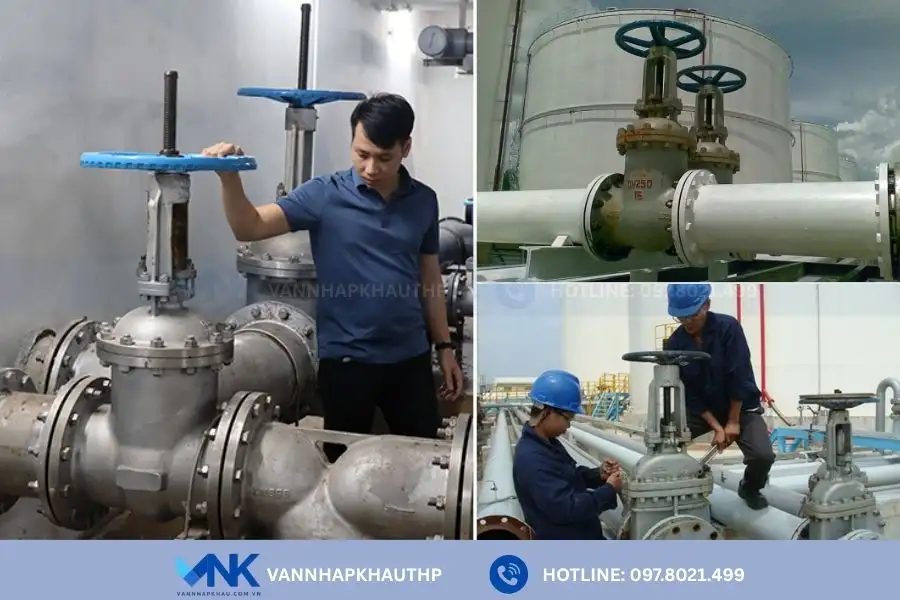

Ứng dụng van cổng trong thực tiễn
Ứng dụng van cổng trong thực tiễn

Báo giá van cổng ty nổi Hàn Quốc

Công Ty THP  chúng tôi chuyên cung cấp các loại van công nghiệp, van cổng, van ty nổi, van ty chìm, van bướm, van bi, van một chiều, van lọc, phụ kiện mặt bích…Sản phẩm nhập khẩu trực tiếp chính hãng mang thương hiệu nổi tiếng Wonil – Hàn Quốc. Bảo hành, chất lượng, uy tiến, giá tốt, giao hàng nhanh.

Chúng tôi là đơn vị phân phối độc quyền dòng van Wonil  của Hàn Quốc tại Việt Nam, Kosaplus của Hàn Quốc, Haitima của Đài Loan. Mọi thông tin về các sản phẩm và giá niêm miết do chúng tôi cung cấp xin vui lòng liên hệ Hotline hoặc gửi email đến hòm thư: kinhdoanh@tuanhungphat.vn nhé!
