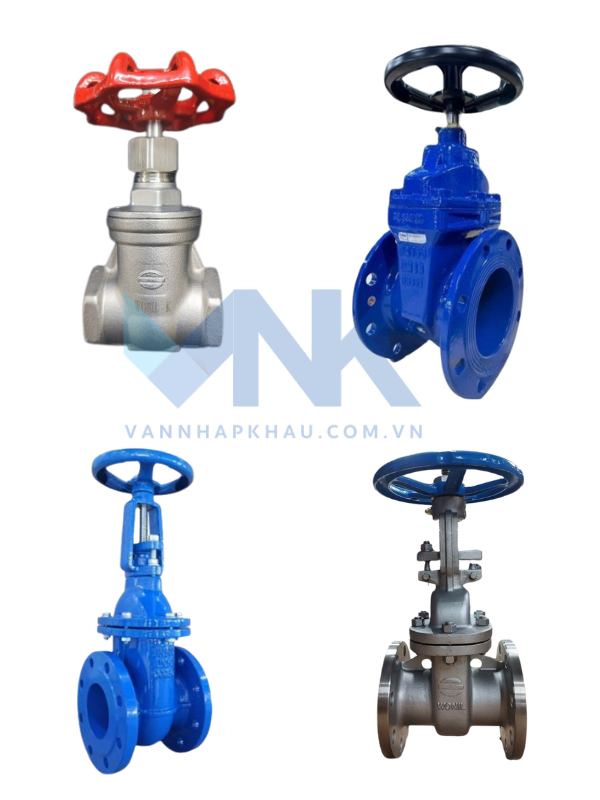

Giới thiệu sản phẩm van cổng tay quay

Van cổng tay quay là loại van được lắp cho hệ thống đường ống có chứa chất lỏng, chất khí hoặc hơi. Vì được vận hành bằng vô lăng nên được gọi là van cổng tay quay. Van cổng tay quay được thiết kế cho dòng chảy thẳng vì hệ thống đĩa van hoạt động nâng lên và hạ xuống cho phép lưu chất đi qua van hoàn toàn hoặc chặn toàn bộ lưu chất. Nên van cổng dùng để kiểm soát lưu lượng và không dùng để điều tiết lưu lượng. Liên hệ hotline để được báo giá chi tiết !

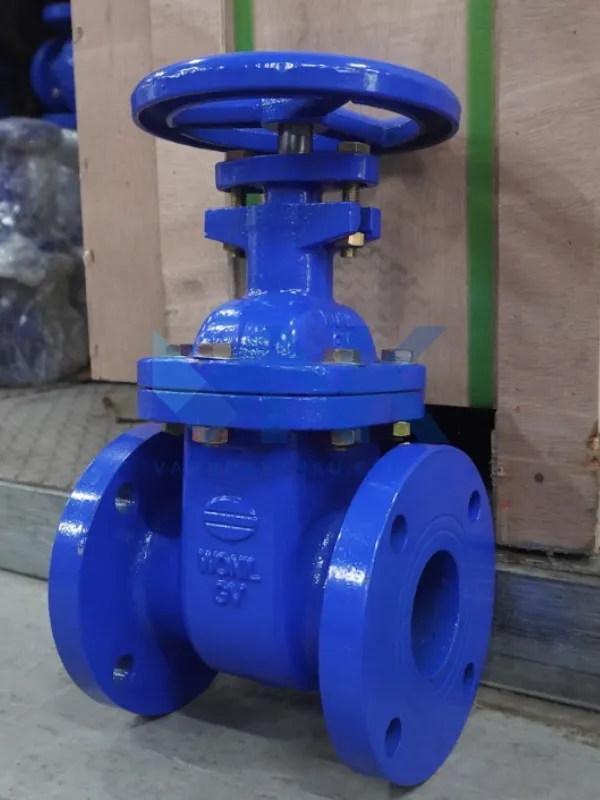

van cổng wonil hàn quốc thân gang

Cấu tạo và nguyên lý hoạt động van cổng tay quay

– Van cửa kết nối với đường ống bằng mặt bích ở cả hai đầu, hoặc nối cùm đối với ống HDPE. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao.

–  Thân van cửa được đúc từ Gang Cầu FCD450, phủ cả 2 mặt bằng sơn Epoxy với độ dầy >=300 μm.

– Nắp van cửa ở phía trên có khoảng không để chứa lá van khi mở van, bên ngoài các lỗ bulông được làm chìm vào trong thân và đổ keo hoặc sáp nến ngăn cát bụi, nước và không khí ẩm làm kẹt và rí sét bulông.

– Đĩa van cửa có hình nêm, làm bằng Gang Cầu, bên ngoài bọc 1 lớp cao su EPDM an toàn với nguồn nước sạch.

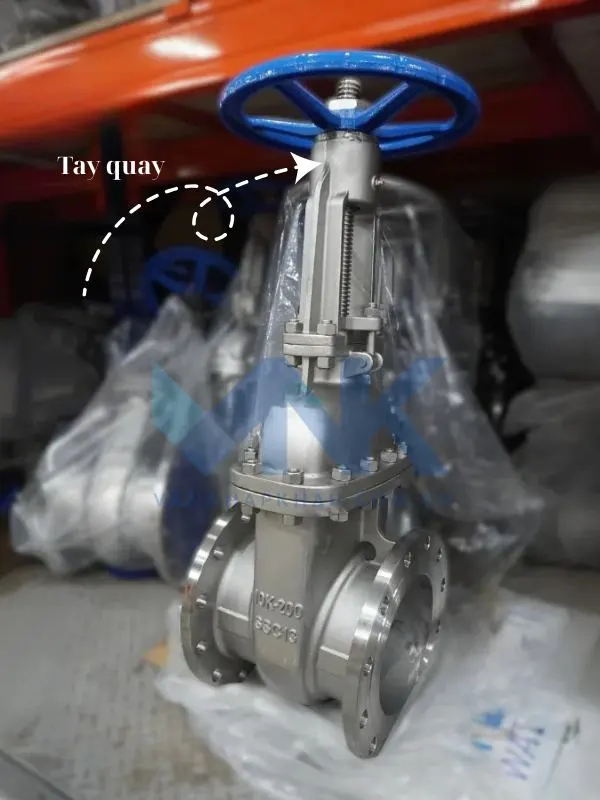

– Đĩa van cửa được gắn cố định với 1 đầu của ty van bằng thanh chốt (pin), đầu phía trên của ty van được nối với tay quay bằng lỗ ren, phía trên nắp van vị trí ty van đi qua có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Khi vặn tay quay thì ty van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta gọi đây là loại ty nổi. Khi quan sát vị trí của ty van ta có thể nhận biết được van đang ở vị trí đóng hay mở do khi lá van ở trạng thái mở, ty van lồi thẳng lên khỏi tay quay.

Thông số kỹ thuật van cổng tay quay

– Kích cỡ van cổng: DN40 – DN1000
– Vận hành: Tay quay, Vô lăng
– Chất liệu: Gang, gang dẻo, inox sus304
– Tiêu chuẩn mặt bích: PN16, JIS, DIN
– Áp lực làm việc: PN16-25-40
– Gioăng làm kín: NBR, EPDM
– Cánh van: Cánh thép bọc cao su
– Trục van: thép không rĩ
– Hãng sản xuất: AUT, ARV, Da young, Samwoo, DHC, Wonil
– Xuất sứ: Đài loan, hàn quốc – malaysia
– Bảo hành: 12 tháng

Ứng dụng của van cổng tay quay ở đâu?

Van cổng tay quay thường làm việc trong các môi trường xử lý nước sạch, khí sạch, các khu vực sản xuất, chế biến thực phẩm, hệ thống phòng cháy chữa cháy, bơm nước, cấp nước và nhiều hệ thống làm việc ấn dưới lòng đất.

Tuy nhiên dòng van này không thể sử dụng trong các môi trường vận hành cần độ chính xác cao được vì vận hành bằng tay quay. Vì thế nếu bạn cần thời gian đóng mở nhanh cần sử dụng loại điều khiển điện.

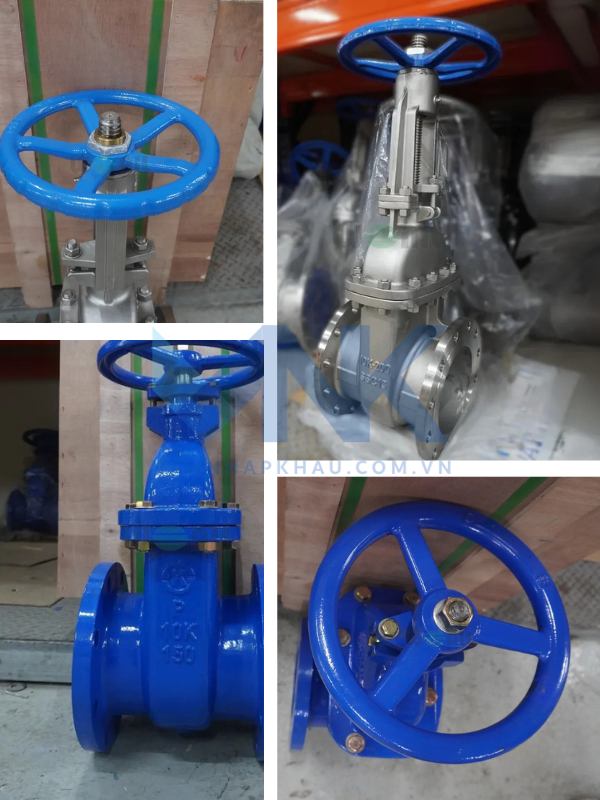

Van cổng tay quay có nhiều ưu điểm vượt trội về giá bán cũng như đa dạng chất liệu
Van cổng tay quay có nhiều ưu điểm vượt trội về giá bán cũng như đa dạng chất liệu

Ưu nhược điểm van cổng tay quay khi sử dụng

Tất cả các dòng van đều có ưu nhược điểm riêng của chúng, và sản phẩm van cổng ty tay quay không phải là một trường hợp ngoại lệ, bao gồm cả van cổng ty chìm tay quay và van cổng ty nổi tay quay.

Ưu điểm nổi bật

  • Thiết kế của van cổng rất tinh tế, cho phép tháo lắp và bảo dưỡng các chi tiết của van một cách dễ dàng.
  • So với dòng van cầu, van cổng có hành trình đóng mở nhanh hơn và tốn ít lực hơn.
  • Thân van cổng được đúc hoàn toàn nguyên khối, giúp van chịu được áp suất lớn, va đập và tránh tình trạng kẹt khi làm việc.
  • Khi van cổng ở trạng thái mở hoàn toàn, áp suất không bị giảm, và quá trình đóng mở của van diễn ra một cách từ từ, không gây tình trạng búa nước hay rung giật đường ống khi làm việc.

Nhược điểm

  • Để lắp đặt van cổng, cần có vị trí và không gian rộng.
  • Việc lắp đặt van có thể gặp khó khăn do trọng lượng khá nặng của nó.
  • Thành van có thể bị sói mòn do tiếp xúc với lưu chất chạy qua.
  • Van cổng tay quay không phù hợp cho việc điều tiết dòng lưu chất có áp suất lớn vì đĩa van có thể bị mài mòn trong quá trình vận hành lâu dài. Để đáp ứng tốt hơn cho quá trình điều tiết dòng lưu chất, Tuấn Hưng Phát khuyên bạn nên sử dụng các loại van bướm tay quay, van bi tay quay hoặc van cầu tay quay.

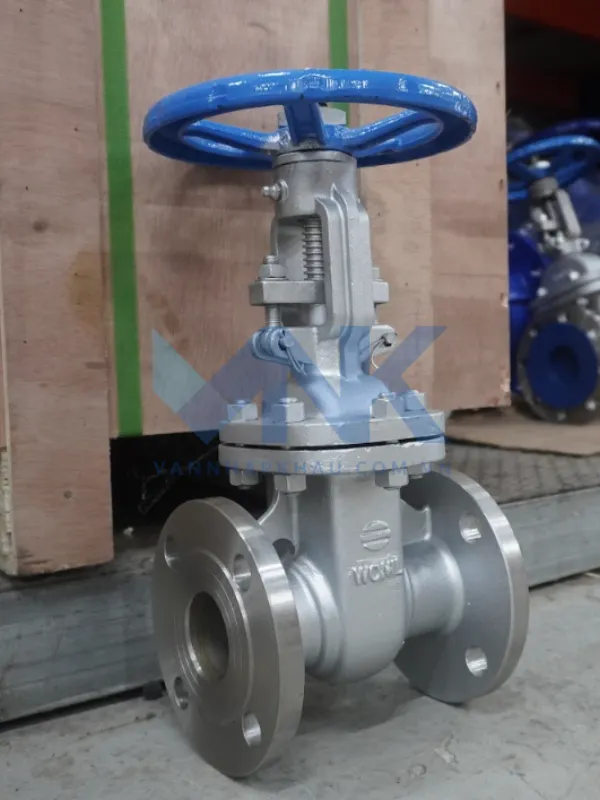

Van cổng điều khiển tay quay inox
Van cổng điều khiển tay quay inox

Lưu ý khi lắp đặt van cổng điều khiển tay quay đúng kỹ thuật

Để đảm bảo sự an toàn và hiệu quả trong hoạt động của van, chúng ta cần tuân thủ các lưu ý lắp đặt sau đây:

  • Kiểm tra kỹ các yêu cầu kỹ thuật của hệ thống trước khi lắp đặt van, bao gồm kích thước van, tiêu chuẩn kết nối, kiểu lắp, chất liệu, xuất xứ, nhiệt độ làm việc và môi trường sử dụng.
  • Trước khi lắp đặt van cổng tay quay, cần vệ sinh sạch sẽ các gioăng và khoang bên trong của van.
  • Khi lắp ráp gioăng trục, cần xác định chính xác vị trí và ép chặt, để tránh tình trạng rò rỉ lưu chất ra ngoài đường ống.
  • Chúng ta nên lựa chọn vị trí lắp đặt van sao cho thuận tiện cho việc thi công, lắp đặt, vận hành, kiểm tra, sửa chữa và bảo dưỡng khi gặp sự cố, trong một khoảng thời gian nhất định.
  • Để lựa chọn giữa van cổng ty chìm tay quay và van cổng ty nổi tay quay, cần xác định diện tích khu vực lắp đặt van.
  • Đảm bảo lắp đặt van cổng theo hướng chảy được kí hiệu bằng mũi tên trên phần thân van.
  • Sau khi lắp đặt van cổng, nên thực hiện một vận hành chạy thử và kiểm tra một lần nữa để đảm bảo van không bị rò rỉ.
  • Lên kế hoạch định kỳ từ 4 đến 7 tháng để bảo dưỡng van và đảm bảo van hoạt động tốt.
Lắp đặt van cổng điều khiển tay quay
Lắp đặt van cổng điều khiển tay quay

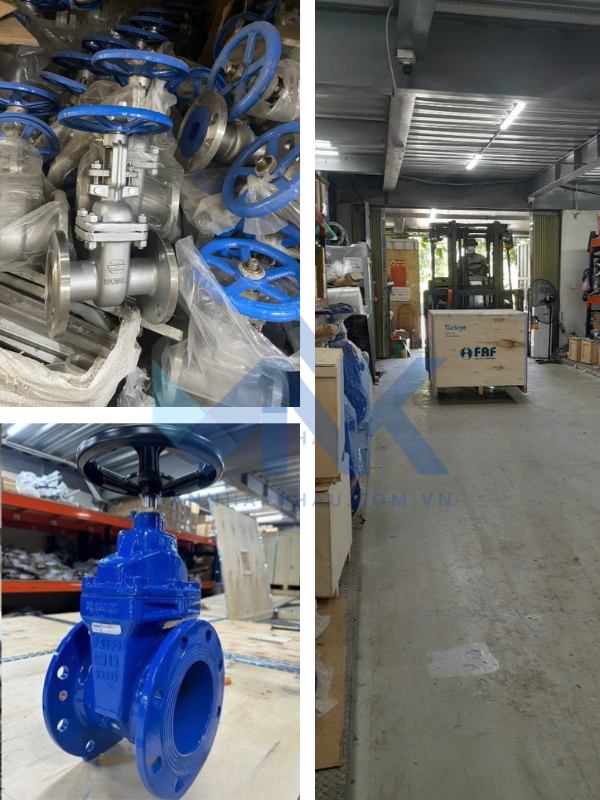

Mua van cổng tay quay ở đâu chính hãng, giá tốt

Hiện dòng van cổng đang được dùng phổ biến ở nhiều môi trường làm việc khác nhau từ môi trường nước, khí, gas… Đảm bảo khả năng vận hành hiệu quả, bền bỉ, tối ưu chi phí cho người dùng. Chính vì thế việc lựa chọn van cổng tay quay phù hợp là khá khó khăn.

Van cổng inox tay quay - Tuấn Hưng Phát
Van cổng inox tay quay – Tuấn Hưng Phát

Bạn có thể tìm mua van cổng ở những địa chỉ cung cấp van công nghiệp chính hãng như Tuấn Hưng Phát. Bởi tại công ty bạn sẽ nhận được đầy đủ giấy tờ CO, CQ, thuế và thông tin sản phẩm chính xác nhất. Cùng với đó các yêu cầu về thông số kỹ thuật cũng chính xác có thể thỏa mãn được các yêu cầu vận hành của bạn.  Chúng tôi cam kết với khách hàng:

  • Chúng tôi cung cấp tư vấn giải pháp tối ưu nhất về van và phụ kiện đường ống.
  • Hỗ trợ báo giá cho khách hàng suốt 24/7.
  • Cam kết 100% sản phẩm chính hãng, kèm theo giấy tờ đầy đủ.
  • Chúng tôi có trữ lượng tồn kho lớn và giao hàng nhanh trong vòng 24-48 giờ.
  • Đảm bảo giá thành tối ưu nhất.
  • Sản phẩm được bảo hành chính hãng từ 12 đến 24 tháng.
  • Đổi mới sản phẩm trong trường hợp có lỗi.
  • Chúng tôi thường xuyên thăm hỏi định kỳ sau khi bán hàng để đảm bảo sự hài lòng của khách hàng.

Liên hệ ngay để được hỗ trợ nhanh nhất về chất lượng sản phẩm cũng như kỹ thuật lắp đặt.
