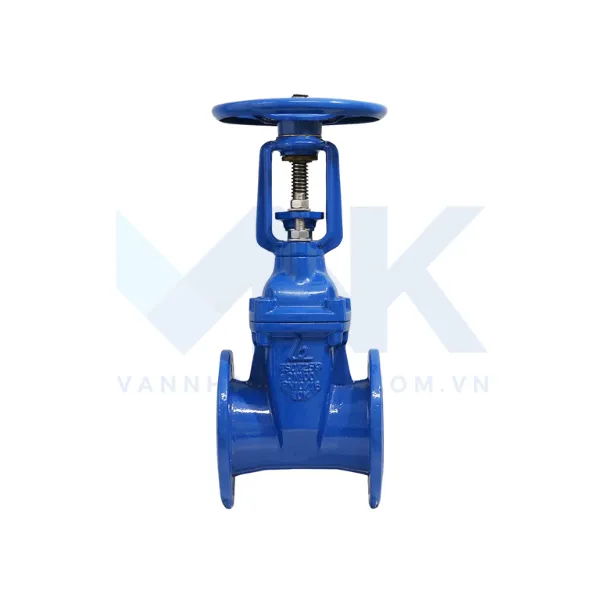

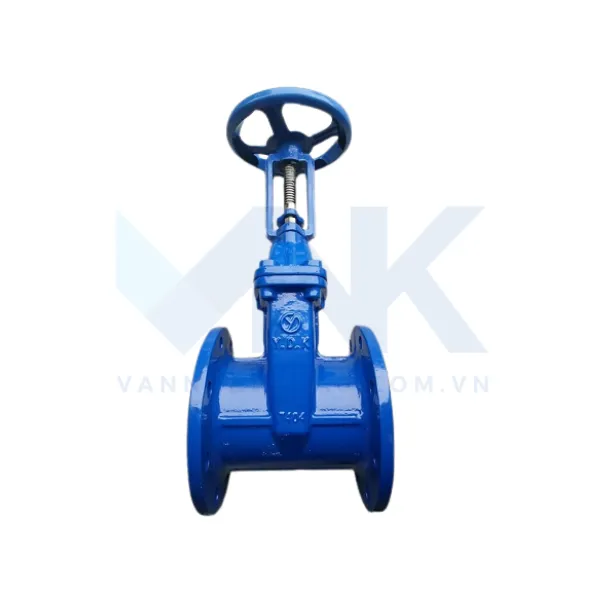

Giới thiệu van cổng ty nổi
Van cổng ty nổi là loại van có bộ phận trục ty nổi lên khi van ở trạng thái mở. Trong quá trình kiểm soát dòng chảy lưu chất theo hai hướng, người vận hành nắm được trạng thái của van. Thiết bị có ty van hay trục van được thiết kế cao hơn, chuyên sử dụng ở các hệ thống chôn đường ống ngầm hay các đường nước dưới sâu, giúp vận hành van một cách dễ dàng hơn.
Thông số kỹ thuật
- Tên gọi: van cổng ty nổi
- Kích cơ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1100, DN1200
- Áp lực: PN10, PN16, PN20
- Thân van: gang, đồng, inox, thép
- Xuất xứ: Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Italia, Đài Loan, Trung Quốc
- Hãng sản xuất: ARV, AUT, KBV, SJV
- Môi trường: nước, dầu, khi, gas
- Nhiệt độ: 200 độ C
- Bảo hành: 12 tháng
- Giấy tờ: COCQ đầy đủ
- Tình trạng: hàng có sẵn
Cấu tạo của van cổng ty nổi
- Thân van: được lắp đặt với hệ thống bằng cách sử dụng kiểu lắp bích. Bộ phận thân có thể được làm bằng các chất liệu như: gang, inox, thép. Nhằm bảo vệ các bộ phận bên trong van và kết nối với các hệ thống, thiết bị khác.
- Đĩa van: hoặc cửa van được sử dụng để chặn hoặc cho phép lưu chất đi qua van. Đĩa van có thể được làm bằng các chất liệu tương tự như thân van. Một số loại có thể được bọc cao su bên ngoài để tăng cường tính kín của van.

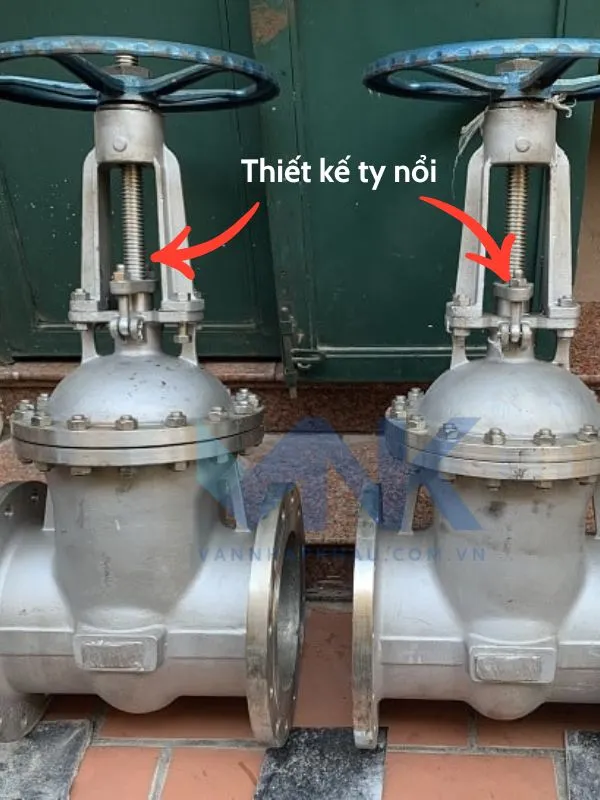

- Trục ty van: phần trục ty van hiện ra bên ngoài và được gắn cố định với đĩa van. Trục ty van thường được làm bằng inox hoặc thép không gỉ để chịu được các tác động từ môi trường bên ngoài.
- Gioăng làm kín và đệm màng: sử dụng để đảm bảo tính kín của van, ngăn chặn rò rỉ lưu chất ra khỏi hệ thống đường ống và thiết bị. Chúng thường được làm bằng các vật liệu chịu hóa chất và áp suất như: cao su, PTFE (Polytetrafluoroethylene) hoặc các vật liệu composite khác.
- Bộ điều khiển: có thể được điều khiển bằng các bộ điều khiển (tay quay, bộ điện hoặc bộ khí nén). Các bộ điều khiển này giúp người vận hành dễ dàng điều khiển quá trình mở hoặc đóng cửa van.
- Các bộ phận khác: ngoài những thành phần trên, van cổng ty nổi có thể có các bộ phận bổ sung như bulong, ốc vít và các phụ kiện khác để lắp đặt và bảo trì van.
Tác dụng của từng loại van cổng ty nổi

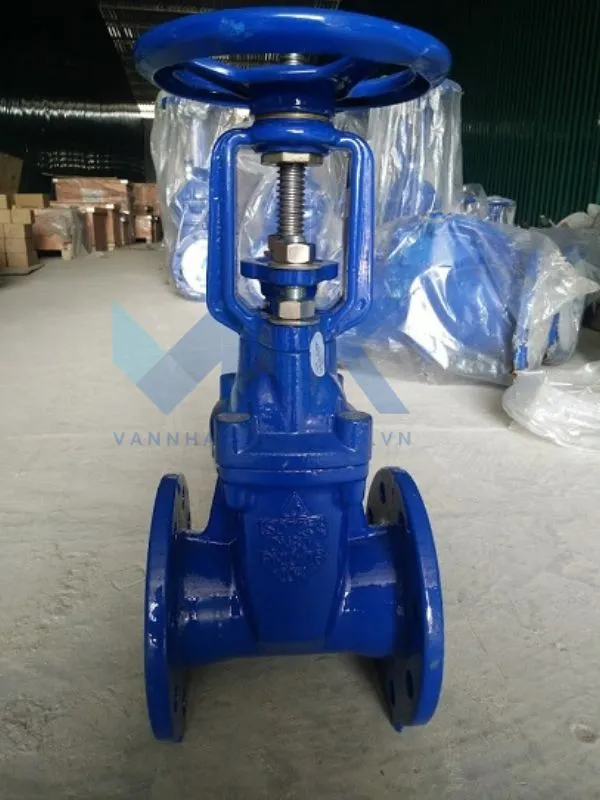

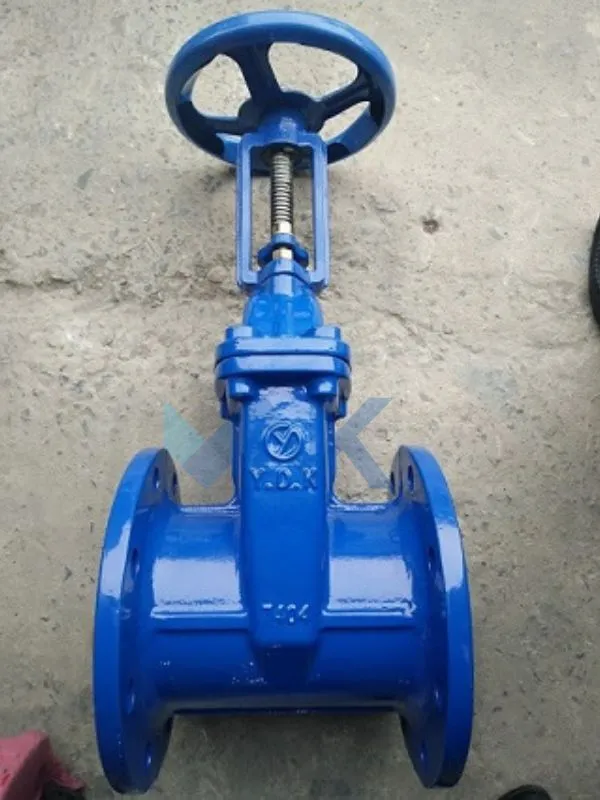

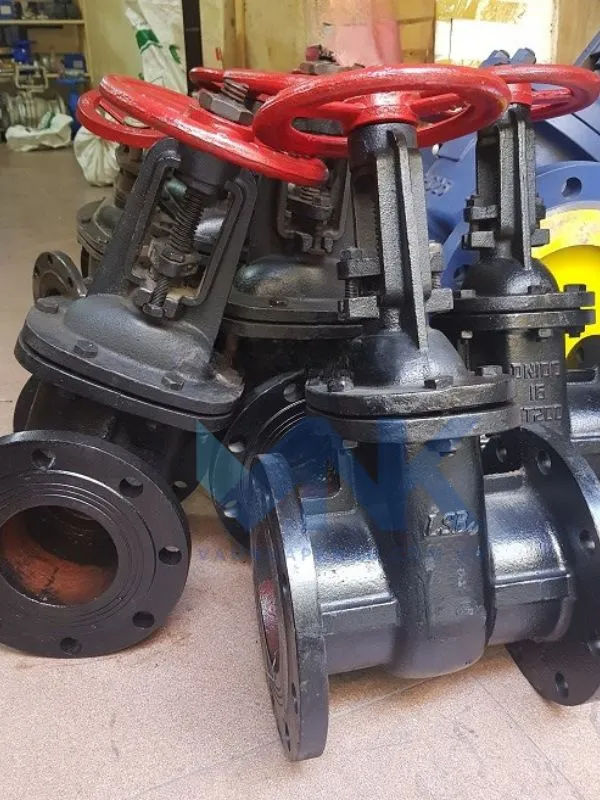

Van cổng ty nổi gang
 |
|
Van cổng ty nổi gang được cấu tạo chính bằng gang cầu, gang dẻo, gang xám bên ngoài có phủ sơn epoxy nhằm tăng độ bền cho thiết bị. Tuy nhiên phần ty nổi trên van lại được làm bằng thép không gỉ, inox có thể vận hành trong môi trường ăn mòn và môi trường hóa chất.

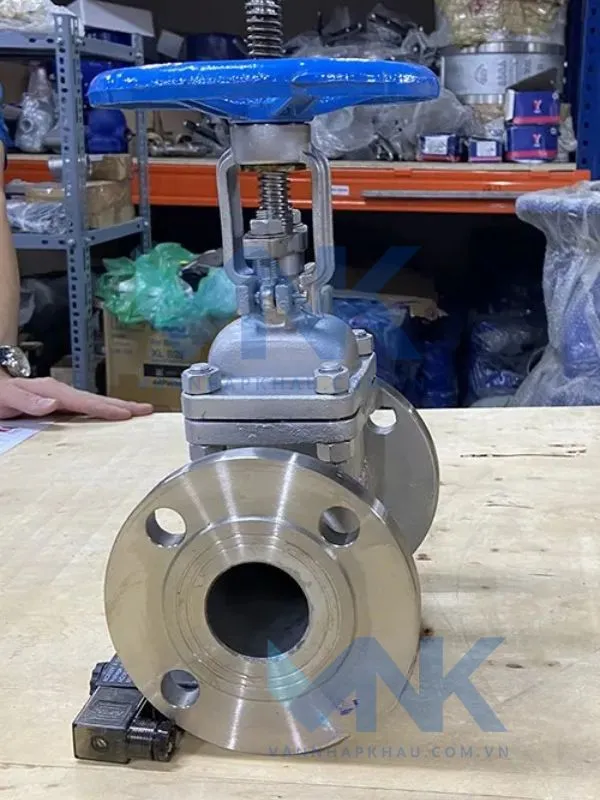

Van cổng ty nổi inox
 |
|
Van cổng ty nổi inox được cấu tạo chính bằng inox 201, 304, 316. Ứng dụng trong môi trường ăn mòn cao, gỉ sét và môi trường môi chất đặc biệt hoặc môi trường ẩm thấp. Xuất hiện trong nhiều hệ thống xử lý nước, dung dịch hóa chất, các chất ăn mòn, chất lỏng, muối, nước biển và các chất bazơ muối, kiềm.
Van cổng ty nổi thép
 |
|
Van cổng ty nổi bằng thép không gỉ, thép chịu nhiệt độ cao đến 200 độ C và có thể chịu được áp lực lớn PN10 đến PN40. Ngoài ra thiết bị còn có thể làm việc trong môi trường điều kiện khắc nghiệt như xử lý cấp thoát nước nóng, dầu nóng, lưu chất.
Xem thêm: van cổng ty chìm
Đánh giá ưu nhược điểm của van cổng ty nổi
Ưu điểm
- Trục ty nổi giúp van không chịu tác động trực tiếp từ dòng lưu chất thông qua hệ thống đường ống, thiết bị.
- Giúp thiết bị vận hành dễ dàng đóng mở dựa vào trục ty van của hệ thống.
- Trục van bó độ bền cao bởi chất liệu đúc hoàn toàn bằng thép, inox hoặc thép không gỉ. Làm việc hiệu quả ở nhiều môi trường khác nhau.
- Hoạt động tốt khi kết hợp cùng các bộ điều khiển khác nhau. Dựa theo không gian làm việc, số lượng và kích thước để có được lựa chọn phù hợp nhất.
- Van được sử dụng trong các môi trường đường ống lớn như lắp đặt các khu công nghiệp, hệ thống sản xuất, cấp thoát nước trong hệ thống.
- Dễ dàng vận hành, lắp đặt van. Hơn nữa sản phẩm cũng được bảo trì bảo dưỡng van tối ưu hơn.
Nhược điểm
- Không sử dụng được cho hệ thống yêu cầu điều tiết dòng chảy, các hệ thống khí hơi, các chất đặc sệt hoặc bùn bẩn.
- Thiết kế hơi cồng kềnh, chiếm nhiều diện tích trong quá trình lắp đặt.
- Van không có kích cỡ nhỏ từ DN50 trở xuống và không có dạng nối ren.
Lưu ý khi sử dụng van cổng ty nổi
Thông thường van được sử dụng cho nhiệm vụ đóng mở hoàn toàn. Bởi nếu van hoạt động giống như 1 van điều tiết thì áp lực dòng chảy tạo ra khi đi qua cửa van là lớn. Dòng chảy sinh ra áp lực lớn tác động vào bộ phận cửa van dễ dẫn đến nứt gãy.
Khi van đi vào trạng thái mở đĩa van hoàn toàn đĩa van mở ở trạng thái cao nhất. Điều này không làm cản trở đến tốc độ dòng chảy. Đồng thời cũng giúp cho tình trạng chất thải lẫn trong lưu chất không bị mắc kẹt và giúp hệ thống vận hành ổn định, trơn chu hơn.
Sử dụng van trong các môi trường nước sạch, nước thải, chất lỏng và trung tính. Tuy nhiên có một điều cần lưu ý đó về nhiệt độ mà van có thể chịu tải được lên đến 200 độ C. Nhưng khuyến cáo thực tế thì van chỉ chịu được nhiệt độ max 150 độ C.
Tốc độ dòng chảy cho phép của van khi lưu chất đi qua khoảng 5m/s, cùng áp suất chênh lệch tối đa của hệ thống bằng 16bar. Đối với hệ thống khí thì vận tốc max là 20m/s.
Trên đây là thông tin quan trọng về van cổng ty nổi và cách lắp đặt van thích hợp nhất. Nếu bạn cần tư vấn kỹ hơn về van cổng ty nổi và các dòng van công nghiệp khác hãy liên hệ trực tiếp tới Tuấn Hưng Phát. Chúng tôi luôn sẵn sàng phục vụ bạn.
