Van cầu điều khiển bằng điện lắp bích

Van cầu điều khiển điện lắp bích có thiết kế chắc chắn, khả năng làm kín tốt, chịu được áp lực cao và điều tiết lưu lượng chính xác. Thêm vào đó, sản phẩm còn được kết hợp với bộ điều khiển điện giúp vận hành tự động, nâng cao hiệu suất và dễ dàng tích hợp vào hệ thống tự động hóa. Để hiểu rõ hơn về sản phẩm, hãy cùng theo dõi bài viết dưới đây của chúng tôi.

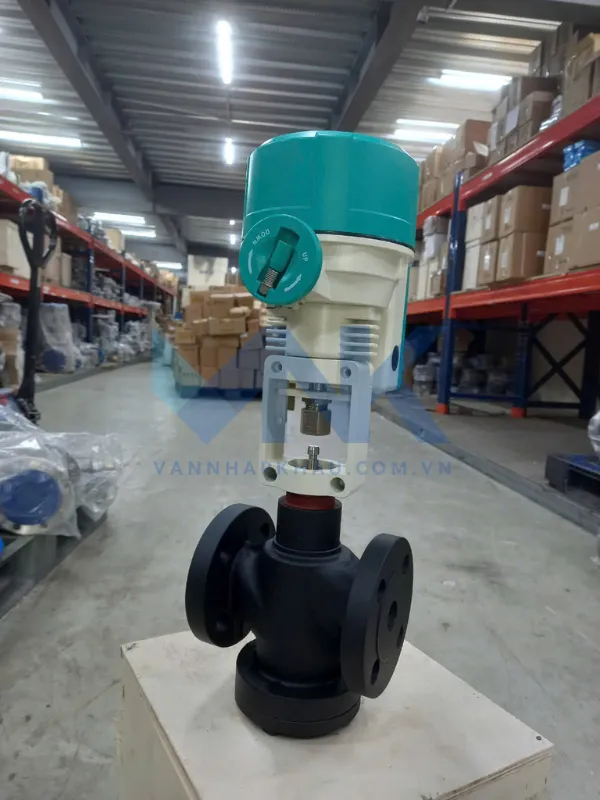

Van cầu điều khiển bằng điện lắp bích

Van cầu điều khiển bằng điện lắp bích là loại van cầu điều khiển điện được thiết kế kiểu kết nối với đường ống dạng lắp bích kích cỡ DN50 trở lên và được điều khiển tự động bằng động cơ điện. Chức năng chính chủ yếu được dùng để kiểm soát, điều tiết chính xác dòng chảy lưu chất trong các hệ thống thông qua bộ điều khiển điện. Một số hệ thống ứng dụng điển hình cấp thoát nước, hóa chất, hơi nóng, khí nén…

Van cầu điều khiển điện lắp bích sử dụng kiểu kết nối mặt bích giúp liên kết chắc chắn, an toàn và làm kín tốt. Đặc biệt phù hợp với các hệ thống có áp lực, quy mô và lưu lượng lớn. Ngoài ra, van còn có khả năng vận hành theo 2 tùy chọn ON/OFF, tuyến tính và dùng nguồn điện áp thông dụng 24V, 220V, 380V.

Với dòng van này, tại Van Nhập Khẩu chúng tôi nhập khẩu chính hãng từ Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ. Kích cỡ DN50 – DN400, chất liệu thân van inox hoặc gang, chính sách bảo hành minh bạch theo cơ chế của nhà sản xuất. Sản phẩm cam kết đầy đủ CO, CQ, chất lượng tốt, giá thành cạnh tranh.

Thông số kỹ thuật van cầu điện lắp bích

Cấu tạo và cơ chế hoạt động van cầu điều khiển bằng điện lắp bích

Cấu tạo

Van cầu điện lắp bích được kết cấu gồm 2 bộ phận chính: thân van cầu lắp bích và bộ điều khiển điện. Chi tiết như sau:

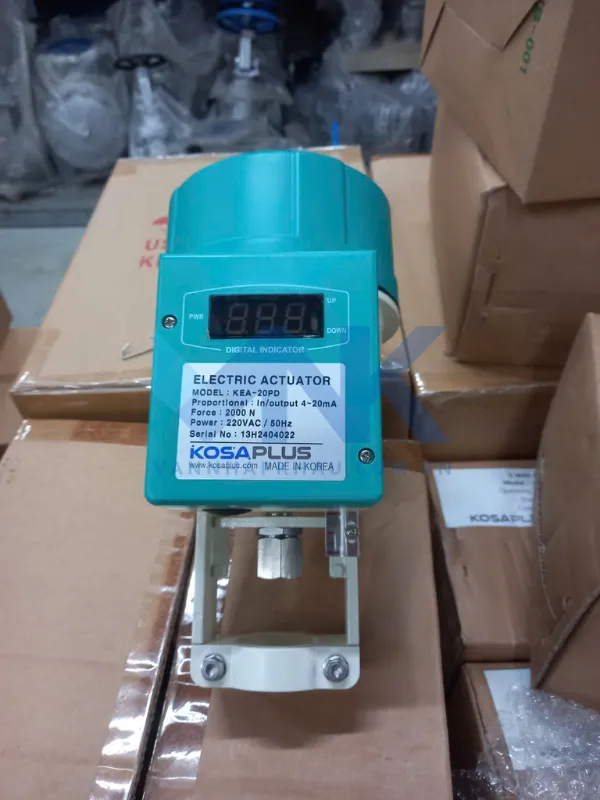

Bộ điều khiển bằng điện

Bộ điều khiển điện có vỏ ngoài được chế tạo bằng hợp kim nhôm, sơn cách điện Epoxy bên ngoài. Nguồn điện áp sử dụng 24V, 220V, 380V; tiêu chuẩn kháng nước, kháng bụi IP67, IP68, xuất xứ Hàn Quốc, Đài Loan, Nhật Bản… Chức năng điều khiển quá trình đóng mở van từ xa qua hệ thống trung tâm điều khiển, không cần thao tác thủ công như van cơ truyền thống.

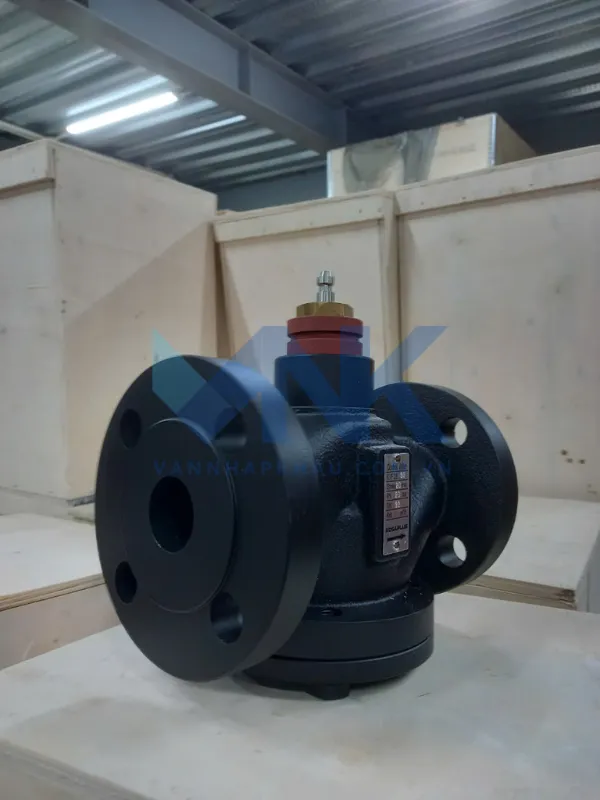

Thân van cầu lắp bích

Thân van được đúc nguyên khối bằng gang, inox hoặc nhựa với nhiệm vụ bảo vệ các bộ phận bên trong. Nửa trên và dưới phía trong thân van được ngăn cách bởi một vách ngăn, vách ngăn có một lỗ tròn là nơi mà lưu chất chảy qua, phía trên vách ngăn có một đĩa hình nêm để đóng mở van. Trục van là bộ phận kết nối đĩa van và đầu điều khiển điện, khi vận hành trục van sẽ được nâng hoặc hạ kéo theo đĩa van cũng được nâng lên hoặc hạ xuống để mở, đóng lưu chất.

Nguyên lý hoạt động

Van cầu điều khiển bằng điện lắp bích hoạt động phụ thuộc vào nguồn điện áp cấp vào bộ điều khiển điện. Cụ thể, khi cần đóng hoặc mở van, cần cấp nguồn điện phù hợp vào động cơ điện. Lúc này điện năng sẽ được bộ điện chuyển hóa thành cơ năng và tạo lực momen xoắn tác động lên trục van, dĩa van. Kết quả khi trục van dịch chuyển lên trên, đĩa van sẽ được năng lên tạo khe hở cho lưu chất đi qua, van ở trạng thái mở. Ngược lại, khi trục van dịch chuyển đi xuống, đĩa van sẽ được hạ xuống, tạo trạng thái đóng, ngăn không cho lưu chất đi qua.

Với dạng tuyến tính cần lắp thêm bộ tuyến tính tín hiệu 4-20mA hoặc 0-10V để điều chỉnh góc mở  theo cài đặt. Khi kết thúc chu trình đóng hoặc mở van sẽ có công tắc giám sát ngắt điện để đảm bảo an toàn cho hệ thống, tránh chập cháy điện nguy hiểm.

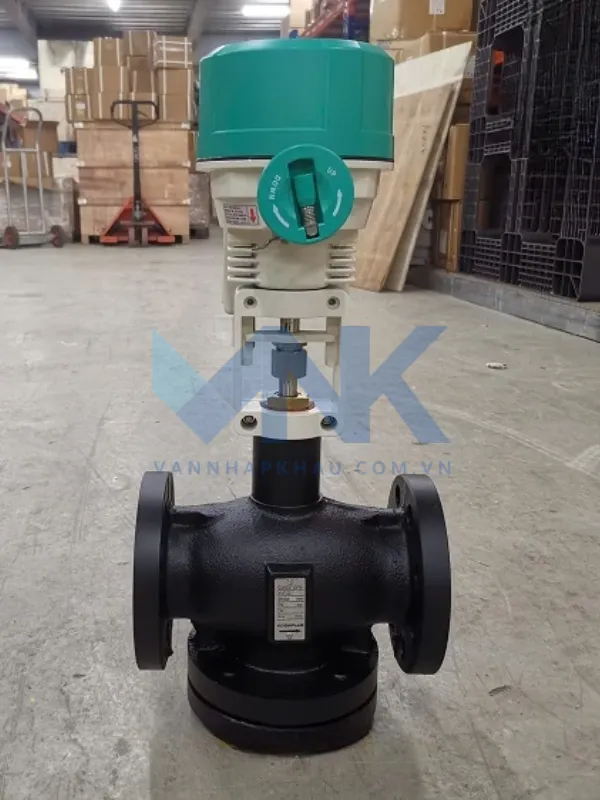

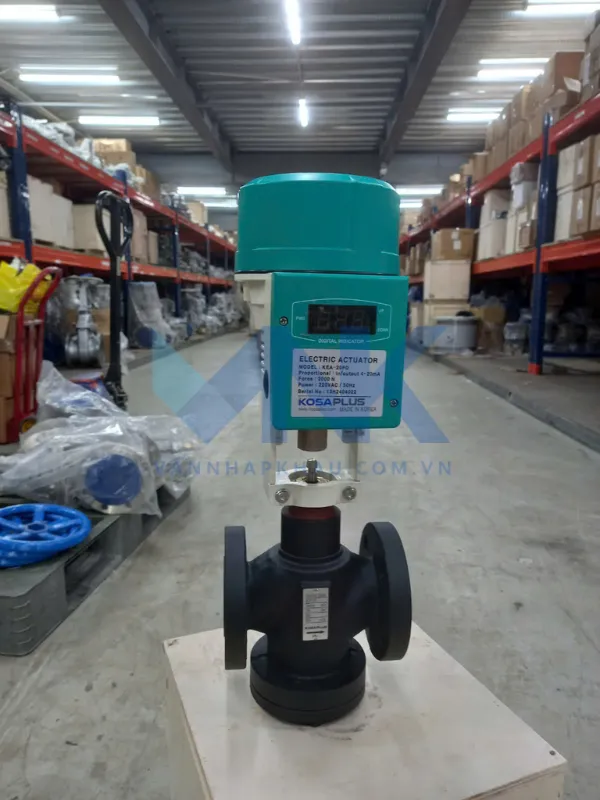

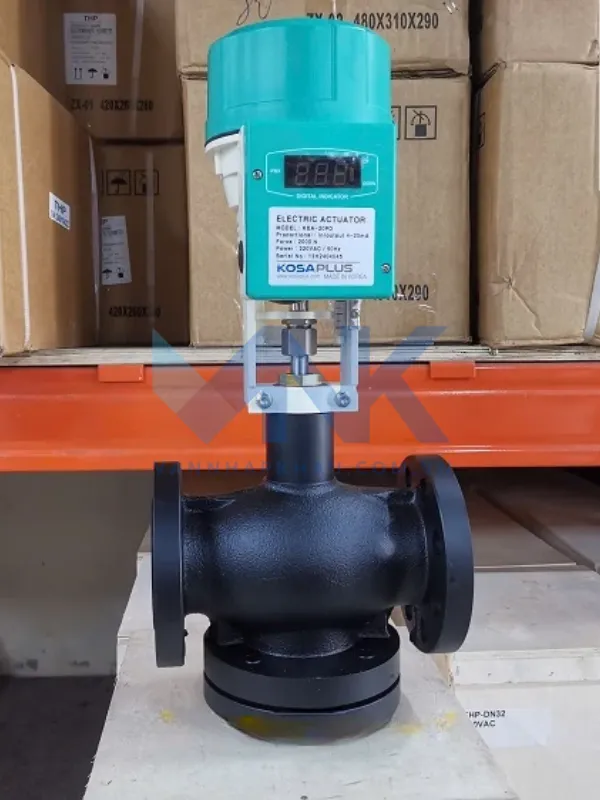

Hình ảnh thực của van cầu điện nối bích

Đặc điểm nổi bật của van cầu điều khiển điện lắp bích

✅ Sử dụng kết nối mặt bích chắc chắn, an toàn, cho khả năng chịu áp lực, nhiệt độ cao và làm kín tốt, chống rò rỉ lưu chất.

✅ Thiết kế đơn giản, dễ dàng lắp đặt, bảo trì và thay thế trong các hệ thống ống lớn.

✅ Điều khiển tự động bằng động cơ điện cho phép van đóng mở hoàn toàn ON/OFF hoặc tuyến tính theo các góc tùy chỉnh.

✅ Thân van thường được làm từ gang, thép hoặc inox, nhựa đảm bảo phù hợp với nhiều loại môi trường lưu chất khác nhau.

✅ Thiết kế thân van dạng bầu, chữ ngã hoặc chữ Y giúp dòng chảy lưu chất đi qua dễ dàng, tạo độ chính xác cao khi điều tiết lưu lượng.

✅ Bộ điều khiển điện hoạt động ổn định, tiêu chuẩn IP67, IP68 và dùng nguồn điện áp thông dụng tại nhiều khu vực.

✅ Dễ dàng tích hợp trong hệ thống tự động hóa nhờ khả năng điều khiển từ xa linh hoạt, nhanh chóng.

✅ Được ứng dụng rộng rãi trong nhiều hệ thống, lĩnh vực: nước, hơi nóng, khí nén, lò hơi, nhiệt điện, thực phẩm…

Ứng dụng van cầu điện lắp bích

Với khả năng điều tiết dòng chảy linh hoạt, độ chính xác cao, van cầu điều khiển bằng điện lắp bích là lựa chọn tối ưu hco hầu hết các hệ thống tự động hóa, cần kiểm soát lưu chất mà các loại van bi, van bướm không đáp ứng được. Dưới đây là một số ứng dụng điển hình:

• Trong hệ thống cấp thoát nước sạch, xử lý nước thải được sử dụng để điều chỉnh lưu lượng, đảm bảo tính kín đáo và an toàn.
• Trong các hệ thống điều tiết cấp nhiên liệu xăng, dầu.
• Trong các loại lò hơi, nồi hơi, hệ thống khí đốt gas, điện, dầu, than,…
• Các hệ thống xử lý nước, bao gồm cả nước sạch, nước thải và nước đa dụng trong các ống thoát nước, cống rãnh.
• Trong hệ thống HVAC được dùng để điều tiết lưu lượng nước lạnh, nước nóng, hơi.
• Trong các hệ thống có nước lạnh và nước nóng đi qua.
• Trong lĩnh vực hóa chất, dược phẩm để điều tiết các chất lỏng như axit, dung môi, khí, nước làm mát… trong quá trình sản xuất hóa chất hoặc dược phẩm.
• Trong dây chuyền sản xuất thực phẩm, đồ uống để điều khiển lưu lượng nước, sữa, chất lỏng thực phẩm qua hệ thống xử lý, thanh trùng hoặc làm lạnh.
• Trong các nhà máy sản xuất vật liệu, xi măng, thép.
• Trong các nhà máy nhiệt điện, điện hơi, lò hơi công nghiệp.

Van Nhập Khẩu – đơn vị cung cấp van cầu điện lắp bích uy tín

Sau khi tìm hiểu sản phẩm, nếu quý khách có nhu cầu mua van cầu điều khiển bằng điện lắp bích chất lượng, chính hãng, giá tốt. Van Nhập Khẩu là điểm đến tin cậy xứng đáng được ưu tiên. Với hơn 16 năm kinh nghiệm, chúng tôi tự hào là đơn vị hàng đầu tại Việt Nam trong lĩnh vực cung cấp van điều khiển tự động, trong đó có van cầu điều khiển điện lắp bích.

Đặc biệt, khi quý khách mua hàng tại Van Nhập Khẩu sẽ nhận được nhiều ưu đãi, cam kết chất lượng:

✅ Sản phẩm chính hãng, nhập khẩu trực tiếp từ các thương hiệu lớn.

✅ Đầy đủ chứng chỉ CO-CQ, bản vẽ kỹ thuật và hướng dẫn lắp đặt.

✅ Chính sách bảo hành minh bạch 12-24 tháng theo cơ chế của nhà sản xuất, hỗ trợ kỹ thuật trọn vòng đời sản phẩm.

✅ Đa dạng kích cỡ, chất liệu, mẫu mã, lưu sẵn kho số lượng lớn để khách hàng tham quan, lựa chọn.

✅ Giao hàng toàn quốc, hỗ trợ vận chuyển tận nơi theo yêu cầu.

✅ Đội ngũ nhân viên chuyên nghiệp, luôn sẵn sàng tư vấn 24/7, chỉ cần khách hàng có nhu cầu.

✅ Giá thành cạnh tranh, chiết khấu hấp dẫn với các đơn hàng, dự án lớn.

Hy vọng bài viết trên đây sẽ giúp quý khách hiểu rõ về sản phẩm van cầu điều khiển bằng điện lắp bích và đơn vị mua hàng uy tín khi có nhu cầu. Ngoài ra, nếu vẫn còn câu hỏi khác hoặc muốn nhận báo giá chính xác sản phẩm, quý khách vui lòng liên hệ hotline để được tư vấn, hỗ trợ nhanh nhất.
