Van bi điều khiển điện lắp mặt bích

Định nghĩa van bi điều khiển điện lắp mặt bích

Van bi điều khiển điện lắp mặt bích là dòng van có phần thân được chế tạo 2 mặt bích ở bên để lắp đặt với những hệ thống đường ống kích thước lớn. Để tạo được độ chắc chắn, giúp hệ thống hoạt động ổn định thì ta cần siết chặt cố  định bởi các bulong, đai ốc. Các thao tác điều khiển đóng – mở nhờ vào bộ điều khiển điện, giúp thay thế hoàn toàn các thao tác thủ công như dòng van bi tay gạt.

Dòng van có phần thân được làm từ nhiều chất liệu như inox. Giúp van hoạt động trong nhiều môi trường lưu chất có tính ăn mòn, có nhiệt độ và áp lực lớn. Bên cạnh đó, với tính năng linh động và cơ động, tự động hóa hoàn toàn nên van bi điều khiển điện lắp bích được sử dụng trong nhiều công trình công nghiệp, tự  động hóa.

Van bi điều khiển điện kiểu mặt bích đa dạng kích thước, từ DN50 cho đến DN200. Được cung cấp trực tiếp từ Tuấn Hưng Phát nên đảm bảo về chất lượng, giá thành và chế độ bảo hành.

Thông số kỹ thuật van bi điều khiển điện lắp mặt bích

• Kích thước lớn: Từ DN50 cho đến DN200 ( với kích thước lớn hơn cần đặt trước)
• Dạng kết nối với đường ống: Mặt bích
• Chất liệu làm thân van: inox loại 304 và 316
• Dải điện áp sử dụng: 24v, 220v hoặc 380v
• Hoạt động trong áp lực: PN16, PN25, PN40 hoặc PN60
• Mức nhiệt độ thích hợp: từ -20 độ C cho đến 200 độ C
• Dạng điều khiển: vận hành On/Off hoặc vận hành tuyến tính
• Nguồn gốc sản xuất: Taiwan, Hàn Quốc…
• Thương hiệu nhập khẩu: KosaPlus, Haitima.

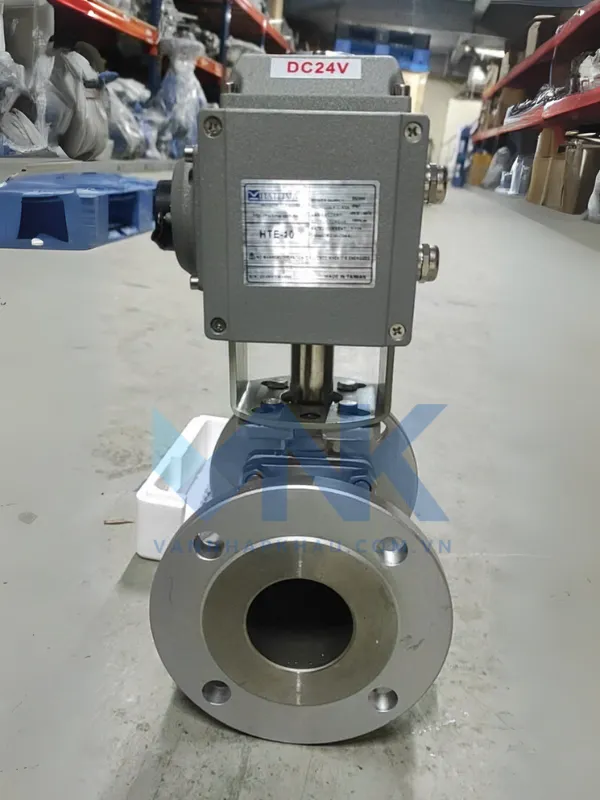

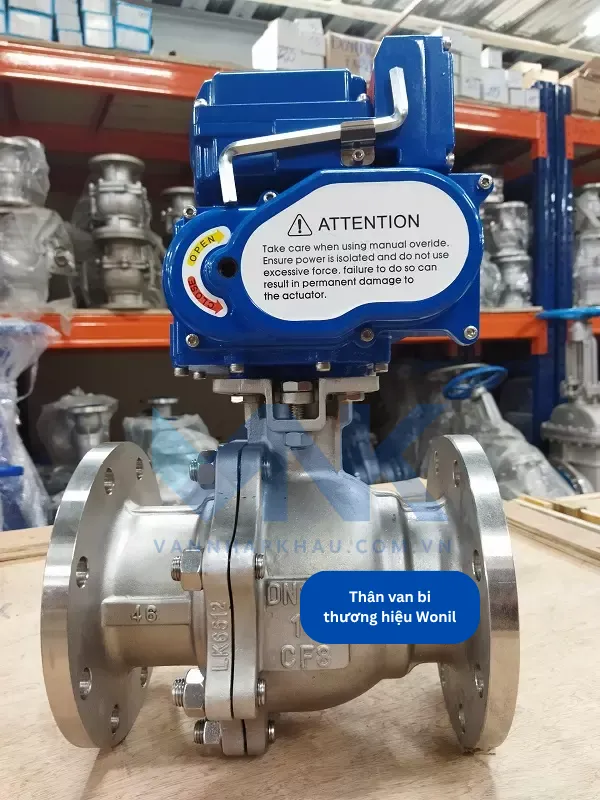

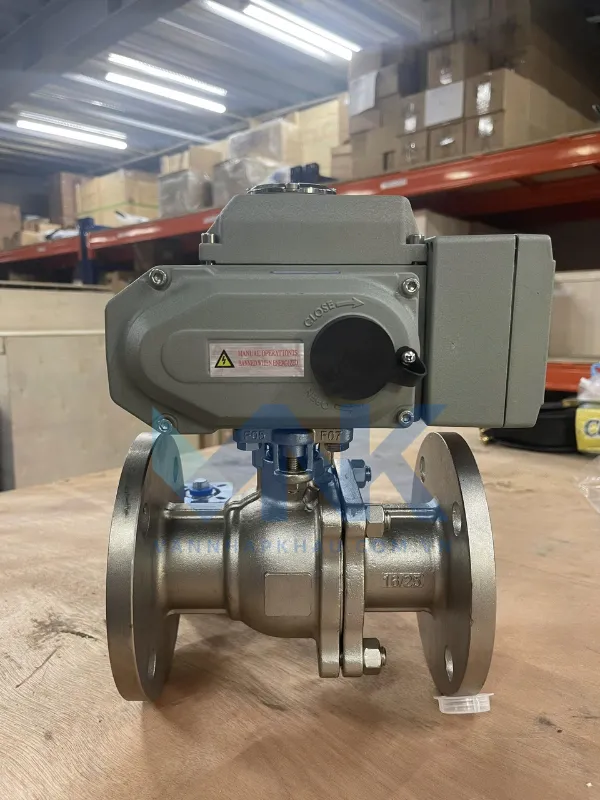

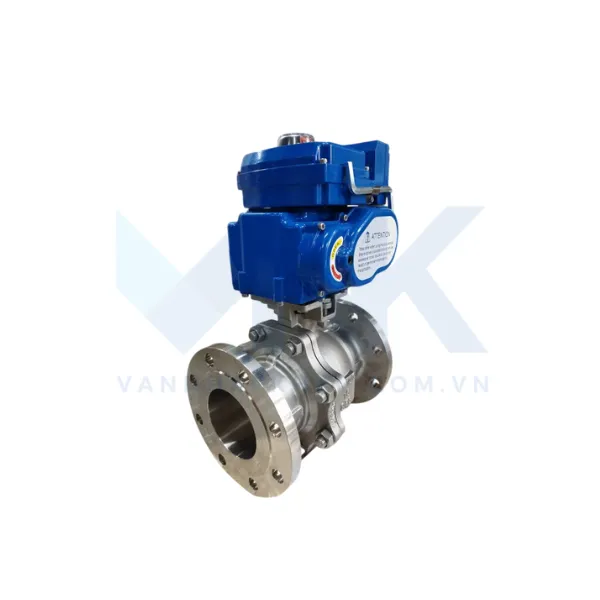

Hình ảnh van bi điều khiển điện lắp mặt bích

Ứng dụng của van bi điều khiển điện lắp mặt bích

Với sự chắc chắn, tính ổn định khi hoạt động, có độ an toàn cao, mức độ lưu thông dòng lưu chất tốt. Và việc kết hợp với chất liệu inox nên van mang nhiều đặc điểm riêng, được nhiều hệ thống đường ống sử dụng phổ biến:

• Được lắp đặt và sử dụng trong nhà máy xử lý nước thải
• Nhà máy cung cấp nước sạch trong tòa nhà, khu dân cư
• Đường ống dẫn hóa chất
• Dây chuyền sản xuất xi măng, dây chuyền sản xuất thực phẩm.

Nguyên lý hoạt động của van bi điều khiển điện lắp mặt bích

Để cho dòng van bi điều khiển điện mặt bích hoạt động thì ta cần cung cấp một dòng điện thích hợp với điện áp của hệ thống.

Khi mô tơ điện hoạt động thì nó sẽ kéo theo hệ thống bánh răng truyền động, lực được truyền xuống trục van và được kết nối với bi van. Khi nhận lực bi van sẽ quay theo một góc 90 độ tương đương với trạng thái mở của van.

Khi đến điểm cực đại, nghĩa là van đạt trạng thái đã đóng hoặc mở hoàn toàn thì công tắc hành trình sẽ làm nhiệm vụ là ngắt điện nguồn điện vào đầu vào, tránh tình trạng bị om điện và dễ đến tình trạng bị cháy hoặc những rủi ro không đáng có khác.

Để thuận tiện cho việc vận hành hệ thống và nhu cầu sử dụng, người dùng có thể lựa chọn cách thức hoạt động: dạng On/Off ( đóng hoàn toàn – mở hoàn toàn) và dạng điều khiển tuyến tính ( đóng – mở theo những góc khác nhau.

Hiểu rõ hơn về nguyên lý hoạt động của van bi điều khiển điện lắp mặt bích, mời bạn xem video dưới đây:

Phân loại van bi điều khiển điện lắp mặt bích hiện nay.

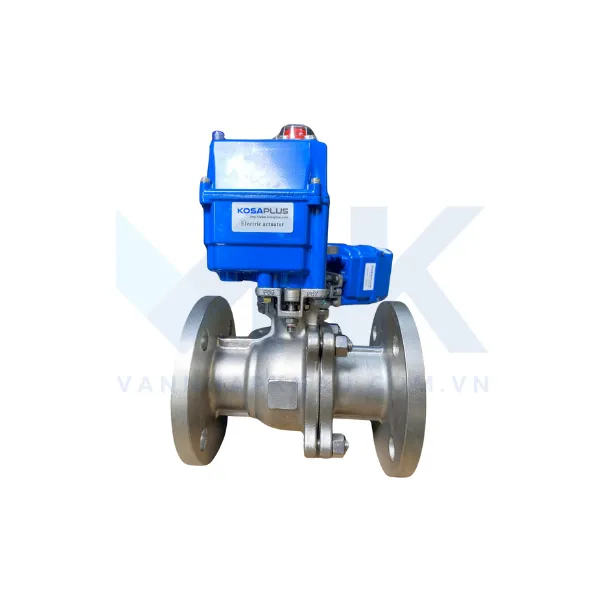

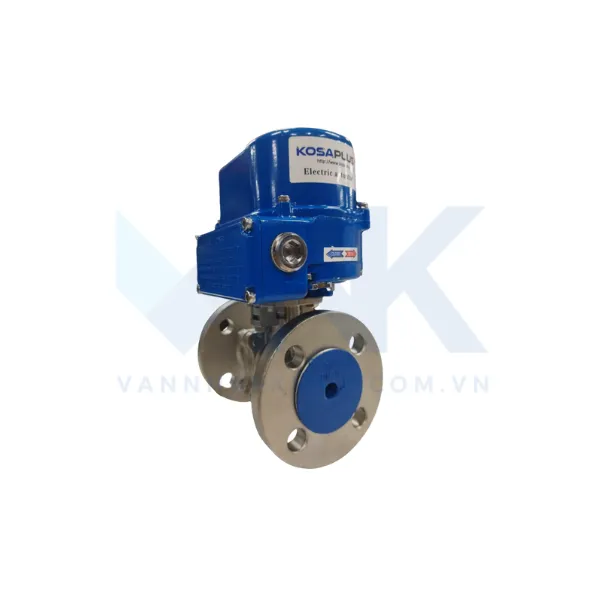

Van bi điều khiển điện lắp mặt bích KosaPlus ( Hàn Quốc )

KosaPlus là một thương hiệu đến từ Hàn Quốc, đây là thương hiệu luôn chú trọng đến chất lượng sản phẩm. Luôn mang đến chất lượng tốt nhất cho khách hàng. Mặt bích của van bi được thương hiệu sản xuất theo tiêu chuẩn châu Âu như: JIS, ANSI, BS, DIN.

Van bi điều khiển điện kiểu mặt bích Haitima ( Đài loan )

Thêm 1 thương hiệu nổi tiếng trong ngành van điều khiển, van công nghiệp đến từ Đài Loan chính là thương hiệu Haitima. Đây được đánh giá là thương hiệu hàng đầu thế giới với chất lượng tốt và giá thành đảm bảo ở mức ưu đãi. Vì vậy, các sản phẩm của thương hiệu được đánh giá là sự lựa chọn phù hợp với chi phí đầu tư.

Đánh giá ưu nhược điểm của van bi điện nối bích?

Với tất cả các dòng van trên thị trường thì mỗi dòng van sẽ có một ưu nhược điểm khác nhau. Dưới đây là một số liệt kê ưu điểm của van bi điện nối bích như sau:

Ưu điểm

• Van có hoạt động nhờ vào nguồn điện áp thông dụng tại Việt Nam với dòng 1 chiều là 24v, 220v, 380v.
• Bộ điều khiển thiết bị được sản xuất theo tiêu chuẩn Quốc tế và đạt tiêu chuẩn IP68 với tính năng chính kháng nước, kháng bụi.
• Kiểu kết nối là dạng lắp bích đảm bảo chắc chắn và độ kín cần thiết trong quá trình vận hành và lắp đặt.
• Sử dụng đa dạng cho các dạng đường ống phi lớn khác nhau, đảm bảo nâng cao hiệu quả công việc.
• Thiết bị có thể làm việc cho môi trường áp lực lớn, nhiệt độ làm việc cao đến 180 độ C.
• Là dòng van vận hành hoàn toàn tự động là xu hướng phát triển của tương lai trong công nghiệp hóa hiện đại hóa.

 Nhược điểm

• Thời gian đóng mở tương đối chậm chỉ mất khoảng 10s -20s cho một chu trình hoạt động.
• Hơn nữa giới hạn kích thước sản phẩm chỉ khoảng DN300.
• Khi mất điện cần thao tác bằng tay nhằm thực hiện các chu trình đóng mở của van, thiết kế còn đảm bảo chắc chắn và khá cồng kềnh trong quá trình vận hành.
