Van bi 3 ngã điều khiển điện

  • Vật liệu: Toàn thân inox 304, 316
  • Điện áp sử dụng: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
  • Áp lực cho phép: PN16, PN25, PN40, PN60
  • Nhiệt độ làm việc: -20°C đến 200°C
  • Kích thước danh nghĩa: DN15 (1/2″) – DN150 (6″)
  • Dạng 3 cửa, 3 ngã: 1 cửa vào 2 cửa ra, bi bên trong dạng chữ T, hoặc chữ L
  • Kiểu lắp – kiểu ghép: dạng lắp ren – rắc co, hoặc lắp mặt bích
  • Kiểu hoạt động: ON/OFF hoặc tuyến tính
  • Xuất sứ: Đài Loan, Hàn Quốc, Nhật bản, EU

Kênh hỗ trợ

  • Bán hàng: 0867.011.568 - Mr. Hiếu
  • Kỹ thuật: 0967.334.383
  • Kế toán: 024.6295.3738
  • Bảo hành: 0964.587.273
  • Vận chuyển: 0976.431.063

Van bi 3 ngã điều khiển điện là gì? Điểm mạnh của dòng van bi này? Được cấu tạo như thế nào? Đây chính là câu hỏi mà Tuấn Hưng Phát nhận được rất nhiều. Và để có thể giải đáp được chi tiết thì chúng tôi đã chia sẻ câu trả lời trong bài viết dưới đây. Nên bạn đừng bỏ lỡ bài viết của chúng tôi nhé!

Van bi 3 ngã điều khiển điện là gì?

Van bi 3 ngã điều khiển điện là một dòng van được thiết kế với phần thân đặc biệt, giúp cho dòng lưu chất được đi qua 3 cửa khác nhau. Dòng van bi điều khiển điện này thực hiện chức năng chính kiểm soát, điều tiết hoặc đóng -mở van để có phép dòng chảy được đi qua van.

Van bi 3 ngả điều khiển điện là dòng bi 3 cửa được phân ra thành 2 dạng: dạng bi chữ T hoặc chữ L,. Hai kiểu thân van này có kiểu kết nối dạng mặt bích hoặc lắp ren.  Để mọi thao tác được thực hiện một cách tự động thì nó nhờ vào động cơ được kết nối với phần trục van thông qua việc bắt chặt của các bulong.

Khi sử dụng bộ điều khiển điện thì thời gian thực hiện các chức năng đóng mở. Mỗi lần thực hiện chu trình thì chỉ mất thời gian khoảng 8 -25 giây. Và tùy thuộc vào bộ điều khiển điện của các thương hiệu sản xuất mà thời gian thực hiện được nhanh hơn. Nhưng trung bình thì mất khoảng 15 giây.

Với sự đa dạng về kích thước, chất liệu nên tính ứng dụng của nó cũng đa dạng, cụ thể như: môi trường nước, khí nén, chất lỏng…

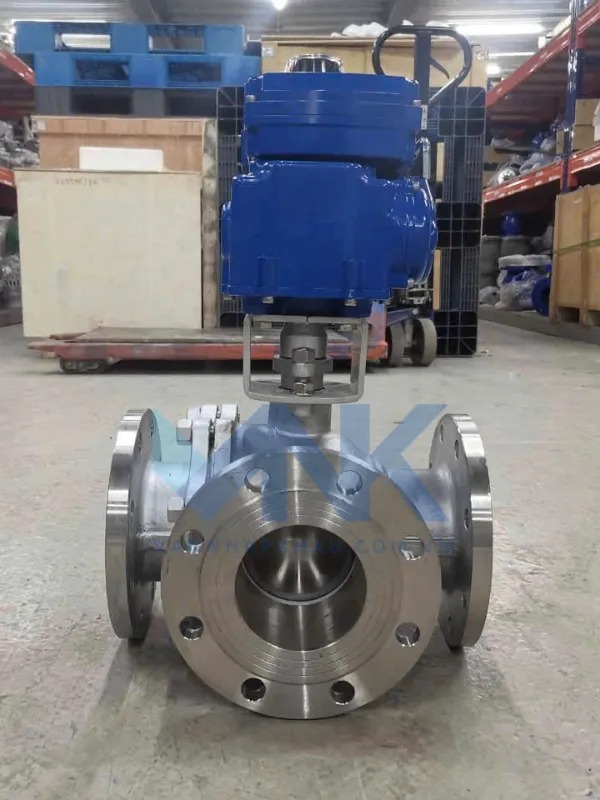

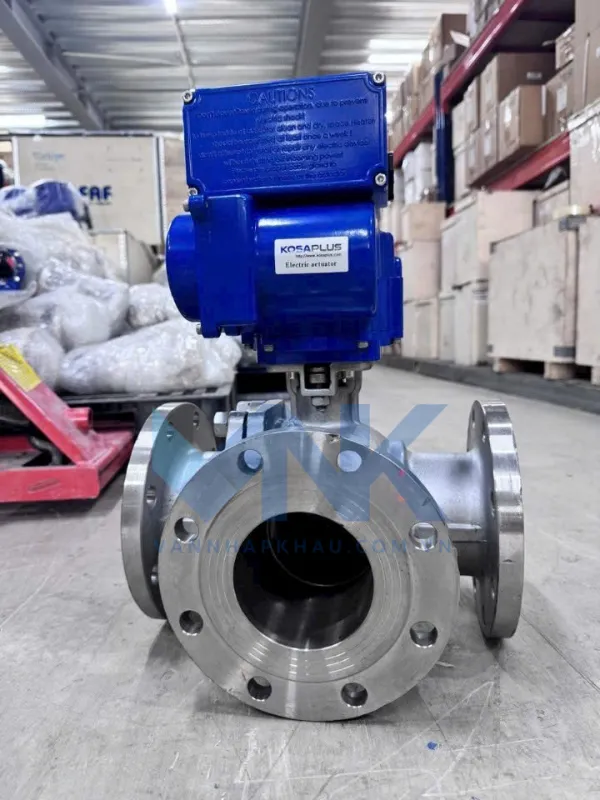

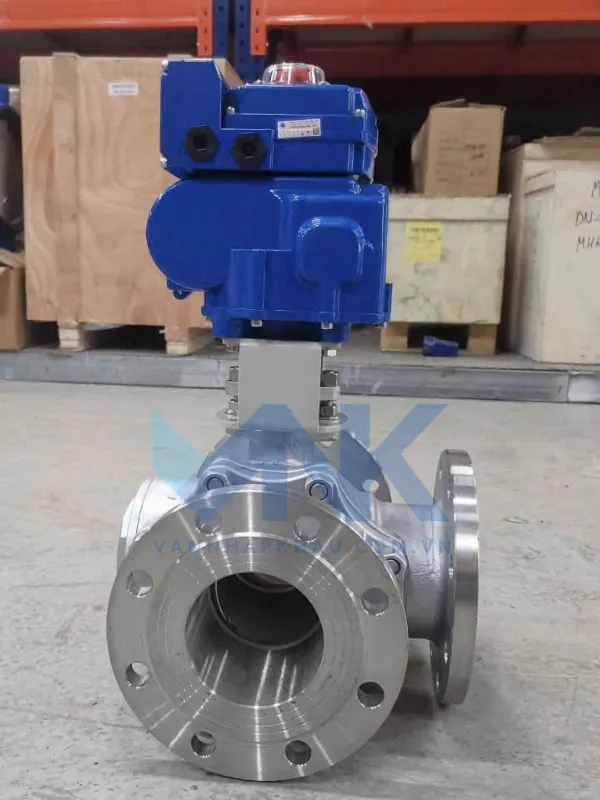

Hình ảnh van bi 3 ngả điều khiển điện.

Van bi 3 ngả điều khiển điện
Van bi 3 ngả điều khiển điện

Thông số kỹ thuật van bi 3 ngả điều khiển bằng điện.

Bảng thông số kỹ thuật

  • Chất liệu làm toàn thân van: inox 304 hoặc 316
  • Mức điện áp sử dụng: loại điện áp 24V, 220V hoặc 380V;  dạng 2 pha hoặc 3 pha tần số 50-60 Hz
  • Hoạt động trong môi trường áp lực: PN16, PN25-PN40-PN60
  • Mức nhiệt độ hoạt động: max 200 độ C
  • Kích thước đa dạng: DN15 đến DN150
  • Thiết kế phần thân: 3 cửa, 3 ngã; dạng chữ T hoặc chữ L
  • Kiểu kết nối đường ống: lắp ren – lắp bích
  • Kiểu vận hành thiết bị: On/Off hoặc dạng tuyến tính
  • Nguồn gốc, xuất xứ: Đài Loan, Hàn Quốc…

Bảng kích thước

bang_kich_thuoc_cau_tao_van_dieu_khien_dien

Cấu tạo và nguyên lý hoạt động van bi 3 ngả điều khiển điện

Phần van bi 3 ngã điều khiển điện

Bộ phận này thì được làm từ chất liệu inox nên có thể chống được các dòng lưu chất có độ ăn mòn, độ mài mòn, độ oxi hóa. Phần này này được cấu tạo rời với bộ điều khiển nên khi có sự cố thì người sử dụng có thể tháo ra để kiểm tra, thay thế.

Như đã nói ở trên thì bộ phận thân van được thiết kế với 2 dạng: dạng chữ L và dạng chữ T

  • Van bi 3 ngã điều khiển điện dạng chữ T: Đối với van có kiểu thiết kế này thì nó có một cửa vào và 2 cửa còn lại sẽ thông nhau. Và nó được hoạt động theo một cơ chế: thông cả 3 cửa với nhau hoặc là đóng 1 cửa thông 2 cửa. Việc sử dụng dạng chữ T giúp cho người dùng có thể điều tiết được dòng lưu chất.

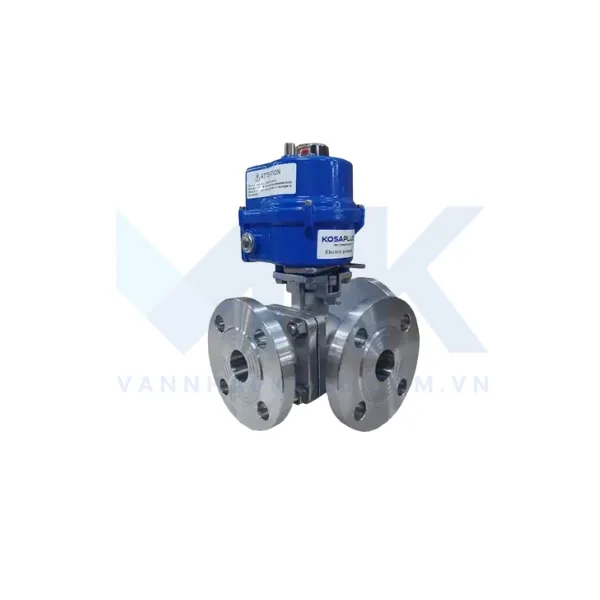

Van bi ba ngã điều khiển điện kiểu T
Van bi ba ngã điều khiển điện kiểu T
  • Van bi 3 ngã điều khiển điện dạng chữ L: Với dạng van này thì cổng vào sẽ được lắp đặt ở giữa. Khi mà cấp dòng lưu chất đi qua cổng thì nó sẽ tác động lên đĩa van. Đĩa van nhận được lực nên sẽ dịch chuyển sang một cửa và cửa còn lại sẽ đóng lại không cho dòng lưu chất được đi qua.
Van bi ba ngã điều khiển điện kiểu L
Van bi ba ngã điều khiển điện kiểu L

>>XEM THÊM: Van bi nhựa điều khiển điện

Bộ điều khiển điện KosaPlus, Haitima

Bộ điều khiển điện được xem là bộ phận quan trọng nhất. Vì khi cấp nguồn điện áp phù hợp 24v, 220v hoặc là 380v, thì van sẽ được hoạt động và thực hiện được các thao tác đóng – mở, điều tiết dòng lưu chất.

Điểm mạnh của van bi 3 ngã điều khiển điện

  • Dòng van có độ đóng – mở chính xác, dễ sử dụng và có thể điều chỉnh ở nhiều góc độ khác nhau.
  • Phần thân được làm từ chất liệu inox, bộ điều khiển được làm hợp kim nhôm. Nên có độ bền cao, có khả năng chống ăn mòn tốt.
  • Được sản xuất theo tiêu chuẩn IP67 nên chống thấm nước, chống gỉ sét.
  • Kích thước lắp đặt đa dạng từ DN15 đến DN300.
  • Sử dụng dòng điện phổ biến tại Việt Nam, loại 24v, 220v
  • Bộ điều khiển điện giúp thay thế hoàn toàn các thao tác thực hiện bằng tay trước đó.

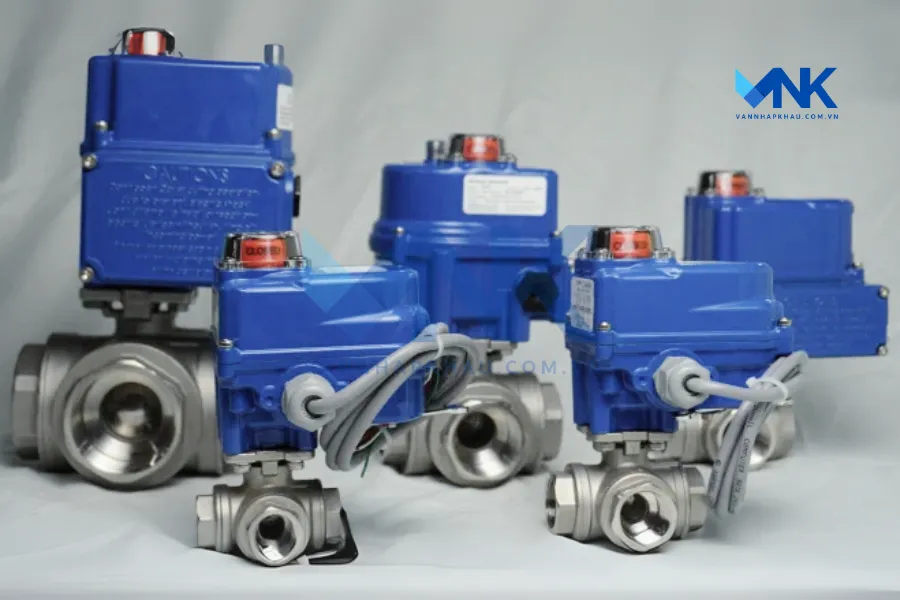

Van bi điện 3 ngã co nhiều ưu điểm về tính linh hoạt trong điều tiết dòng chảy
Van bi điện 3 ngã co nhiều ưu điểm về tính linh hoạt trong điều tiết dòng chảy

Một số điểm đặc biệt khi lựa chọn van bi điện 3 ngã

Van có khả năng đóng mở chính xác, dễ dàng lắp đặt sử dụng ở nhiều góc độ khác nhau.

Được làm từ các chất liệu như inox 304, 316 và có khả năng chống ăn mòn cực cao. Ngoài ra sản phẩm còn có thể chống thấm nước, chống gỉ sét và đảm bảo thiết kế theo tiêu chuẩn quốc tế IP67.

Kết nối van theo dạng đường ống từ nối ren, nối bích với kích cỡ thông dụng từ DN15 đến DN300.

Thiết bị phù hợp với các nguồn điện từ 24V, 220V, 380V

Thay thế hoàn toàn sức lao động của con người đặc biệt là ở những hệ thống có số lượng van nhiều và đa dạng.

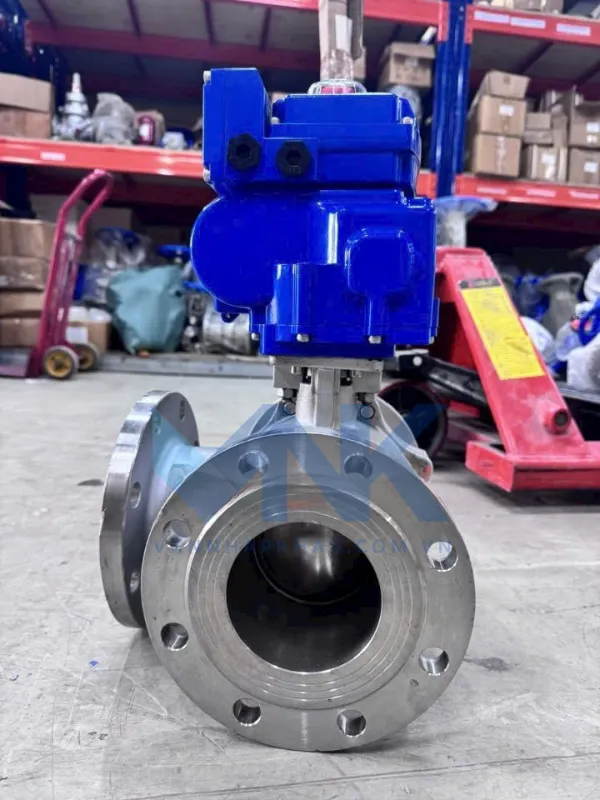

Lựa chọn van bi 3 ngã điện phù hợp với hệ thống
Lựa chọn van bi 3 ngã điện phù hợp với hệ thống

Van bi điều khiển điện 3 ngã vận hành trong môi trường nào?

Van bi điều khiển điện 3 ngã có nhiều lợi thế đặc trưng của nó. Chính vì thế sản phẩm được dùng trong nhiều công trình và hướng dòng chảy khác nhau với khả năng điều tiết dòng chảy theo tỷ lệ %. Chính vì thế sản phẩm được dùng nhiều trong một số ứng dụng nổi bật như:

Nhà mát sản xuất bia rượu, nước giải khát…

Nhà máy chế biến thực phẩm, dược phẩm và các nhà máy sản xuất hóa chất công nghệ cao.

Hơn nữa có thể dùng van trong nhiệm vụ chuyển hướng dòng chảy, pha trộn, cấp thoát nước, làm mát, sưởi ấm…

Các hệ thống ở trạm cấp thoát nước, đập thủy điện và các công trình khác nhau.

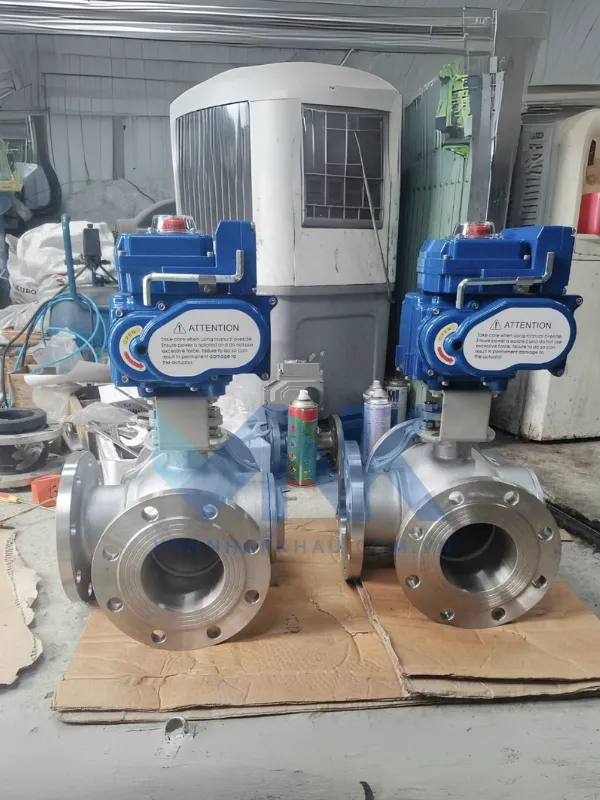

Van bi 3 ngã điều khiển bằng điện được dùng nhiều trong hệ thống ống công nghiệp
Van bi 3 ngã điều khiển bằng điện được dùng nhiều trong hệ thống ống công nghiệp

Cơ sơ cung cấp van bi 3 ngã điều khiển điện chính hãng

Qua những mục tên thì ta thấy được van bi điện ba ngã điều khiển điện sử dụng phổ biến ở nhiều hệ thống công nghiệp khác nhau. Dòng van được sử dụng để có thể chuyển hướng được dòng chảy và điều tiết dòng lưu chất theo góc độ một cách chính xác.

Hiện nay, Tuấn Hưng Phát là đơn vị cũng cấp các dòng sản phẩm chính hãng đến từ thương hiệu nổi tiếng KosaPlus, Haitima… Nên khi khách đến với chúng tôi sẽ được đảm bảo về chất lượng, giá thành hợp lý và được hưởng các chính sách bảo hành tốt nhất.

Quý khách còn có thắc mắc và muốn biết giá thành chính xác của sản phẩm. Thì quý khách hãy liên hệ trực tiếp với chúng tôi, để được nhân viên tư vấn và giải đáp nhanh nhất.
