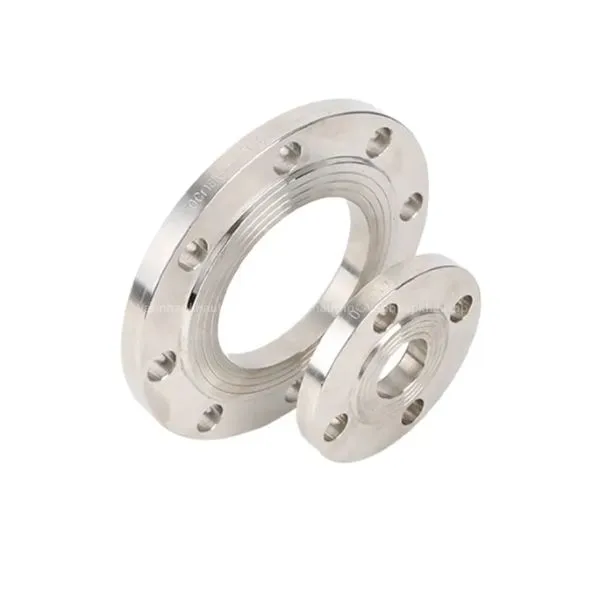

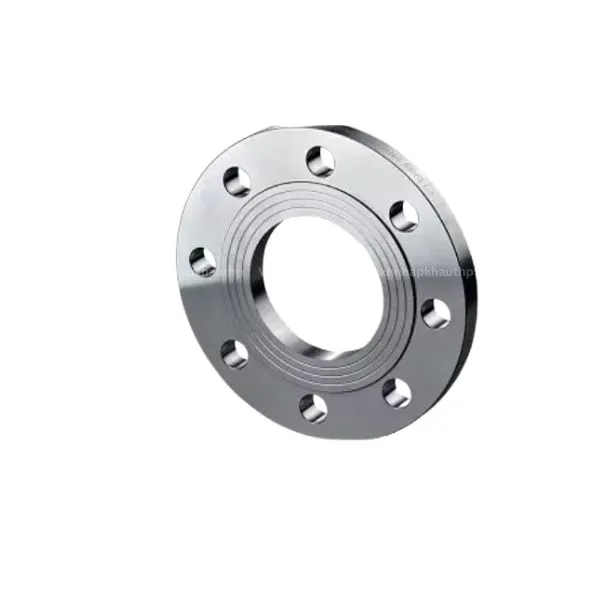

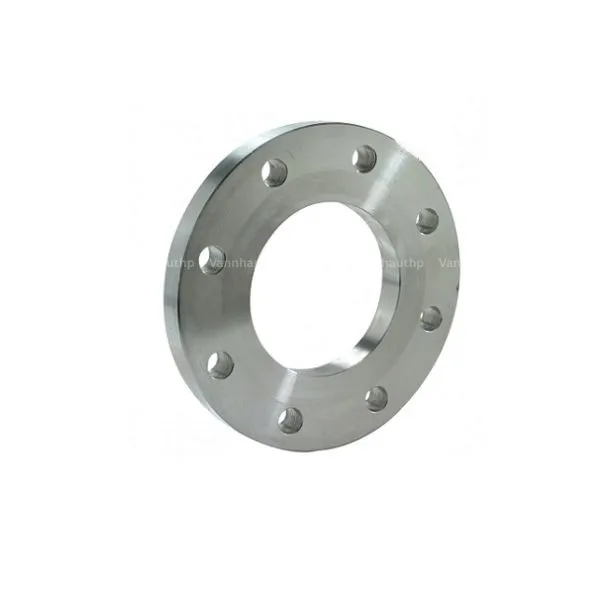

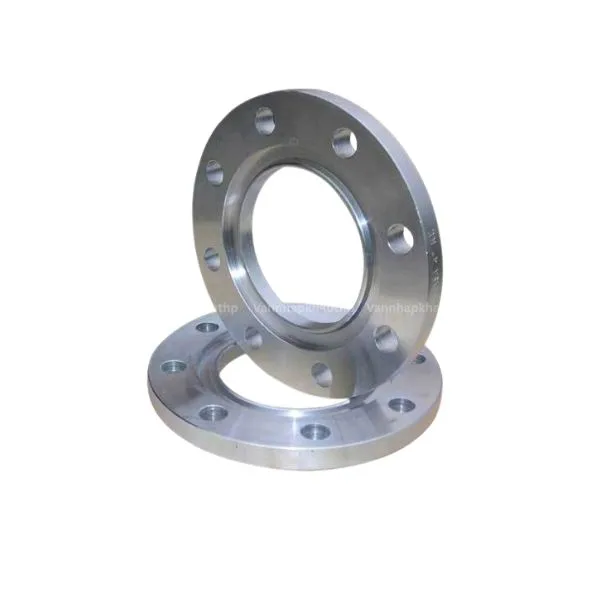

Mặt bích rỗng

Mặt bích rỗng là phụ kiện kết nối đường ống được thiết kế dạng đĩa tròn có lỗ rỗng tâm cho phép liên kết van, đường ống, máy bơm một cách chính xác, kín khít. Sản phẩm được sản xuất từ nhiều vật liệu như inox, thép, nhựa với các tiêu chuẩn DIN, BS, ANSI, JIS  phù hợp với hệ thống hơi, nước, hóa chất. Dưới đây là các thông tin chi tiết về sản phẩm này.

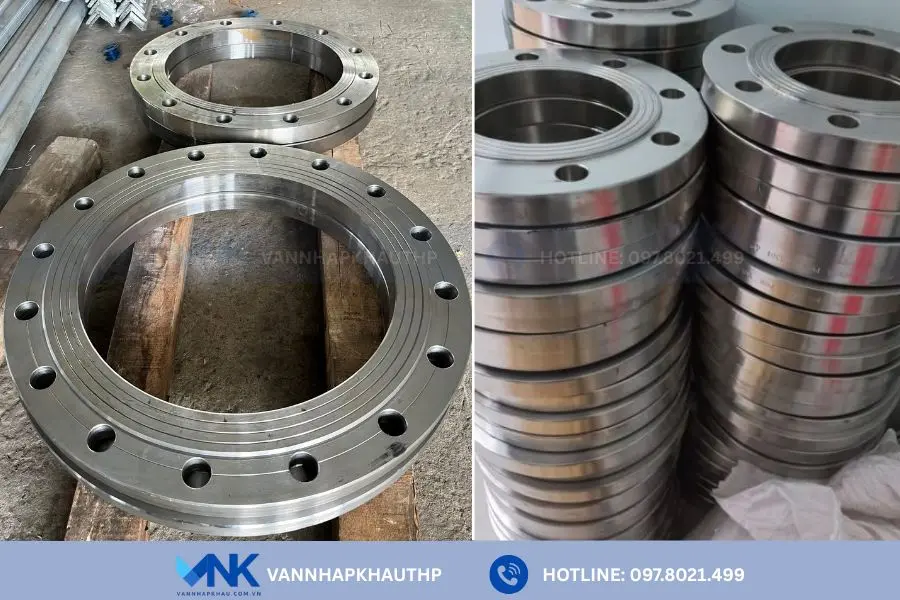

Mặt bích rỗng là gì?

Mặt bích rỗng hay còn gọi là mặt bích lỗ là loại phụ kiện đường ống được thiết kế dạng đĩa tròn với lỗ xuyên tâm ở giữa và các lỗ bulong xung quanh cho phép lưu chất đi qua dễ dàng. Thiết bị này thường được sử dụng để kết nối hai đoạn ống, hoặc kết nối ống với các thiết bị như van, máy bơm, bộ lọc, đồng hồ đo áp suất.

Với vật liệu chế tạo đa dạng gồm gang, thép, inox, tiêu chuẩn mặt bích DIN, BS, ANSI, JIS, kích thước từ DN15-DN1000 sản phẩm này phù hợp với nhiều hệ thống đường ống khác nhau.

Thông số kỹ thuật

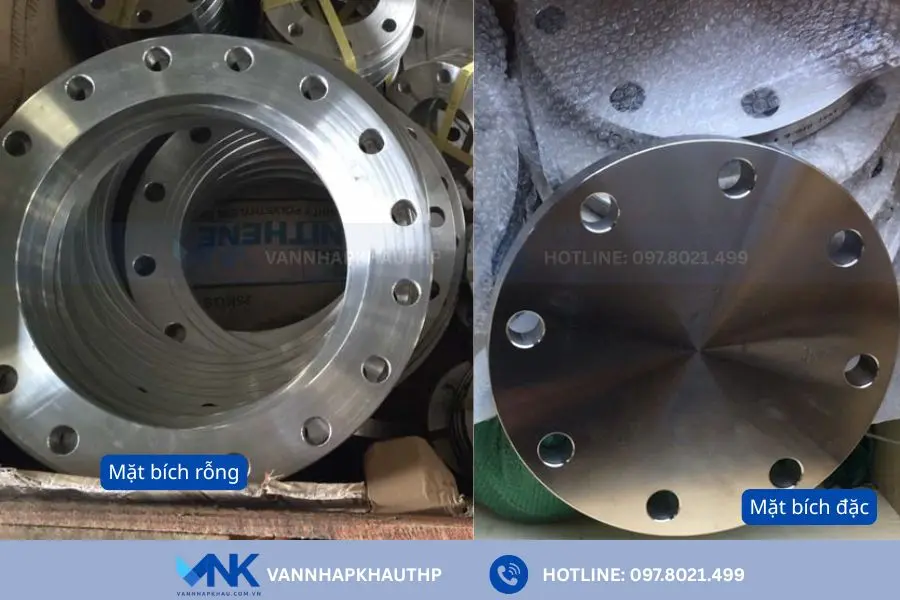

Phân biệt mặt bích rỗng và mặt bích mù

Mặt bích rỗng và mặt bích mù đều là phụ kiện kết nối đường ống quan trọng. Nhưng về chức năng, cấu tạo và ứng  dụng 2 sản phẩm này hoàn toàn khác nhau. Cụ thể:

• Về thiết kế, mặt bích rỗng được chế tạo có lỗ xuyên tâm ở giữa, cho phép lưu chất như nước, hơi, dầu hoặc hóa chất đi qua đường ống. Trong khi đó, mặt bích mù lại không có lỗ ở trung tâm, bề mặt kín hoàn toàn nhằm bịt kín đầu đường ống hoặc vị trí chờ trên hệ thống.
• Về chức năng, mặt bích rỗng chủ yếu được sử dụng để kết nối hai đoạn ống hoặc kết nối ống với thiết bị như van, máy bơm, bộ lọc… giúp hệ thống vận hành liên tục. Ngược lại, mặt bích mù được dùng để bịt kín đường ống, cô lập một đoạn hệ thống hoặc tạo điểm chờ để thuận tiện cho việc bảo trì, kiểm tra sau này.
• Về ứng dụng, mặt bích rỗng xuất hiện phổ biến trong hầu hết các hệ thống đường ống dẫn lưu chất vì đảm bảo dòng chảy thông suốt. Trong khi đó, mặt bích mù thường được lắp tại đầu đường ống, cuối tuyến hoặc các nhánh

Các loại mặt bích rỗng trên thị trường

Mặt bích rỗng hiện được sản xuất với nhiều kiểu dáng, chất liệu và tiêu chuẩn kết nối khác nhau. Cụ thể:

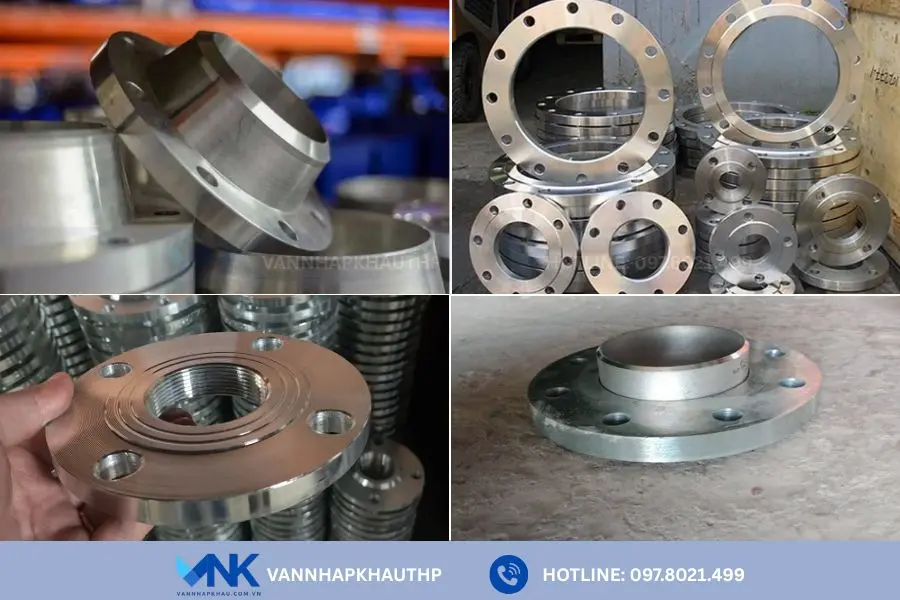

Phân loại theo thiết kế

• Mặt bích rỗng cổ hàn: Là loại mặt bích có phần cổ dài và vát mép để hàn trực tiếp lên đường ống giúp phân bổ áp suất tốt, chịu lực và nhiệt độ cao. Thích hợp cho hệ thống hơi, dầu, hóa chất.
• Mặt bích rỗng hàn trượt: Là loại mặt bích có thiết kế lỗ trung tâm lớn hơn đường kính ống cho phép trượt trên thân ống dễ dàng để căn chỉnh trước khi hàn cố định 2 phía. Ưu điểm của mặt bích này là dễ lắp đặt, chi phi thấp. Nhược điểm là khả năng chịu áp không bằng cổ hàn.
• Mặt bích ren rỗng: Là loại mặt bích có lỗ rỗng tâm,  thiết kế ren trong để liên kết các trực tiếp với các đoạn ống, van và thiết bị. Loại mặt bích này thường được dùng phổ biến trong các hệ thống nhỏ hoặc áp lực thấp.
• Mặt bích rỗng lỏng: Được thiết kế 2 phần gồm vòng bích và cổ ống hàn riêng. Thiết kế này cho phép bích có thể xoay linh hoạt,  thuận tiện căn chỉnh lỗ bu lông, thường dùng trong các hệ thống cần tháo lắp thường xuyên.

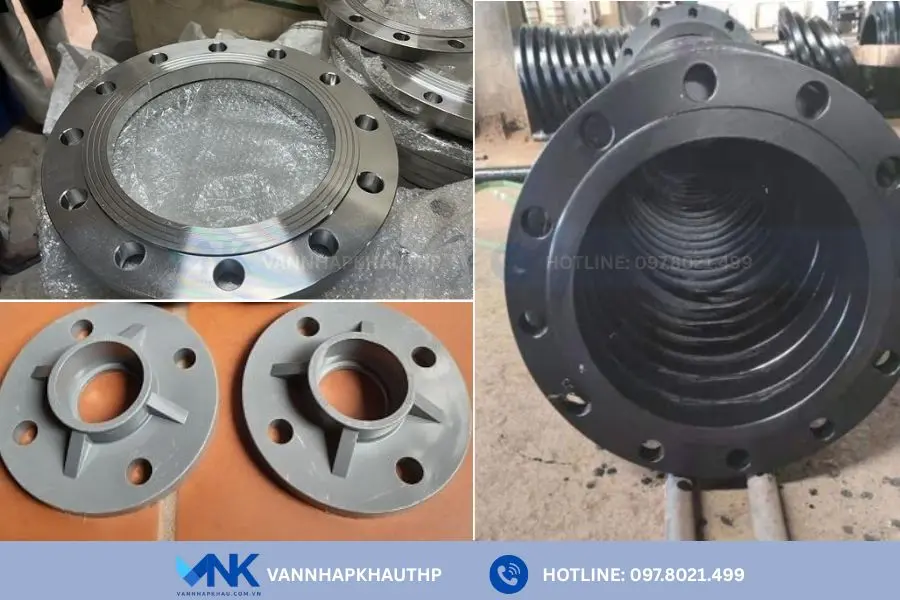

Phân loại theo chất liệu

• Mặt bích rỗng  inox: Được chế tạo hoàn toàn từ inox 201, 304, 316  với khả năng chống ăn mòn tốt, chịu nhiệt và độ bền cao, phù hợp cho môi trường hóa chất, thực phẩm, nước sạch.
• Mặt bích rỗng nhựa: Sản xuất từ các loại nhựa kỹ thuật như PVC, uPVC, PP, với ưu điểm trọng lượng nhẹ, giá thành thấp, khả năng chống ăn mòn vượt trội.
• Mặt bích rỗng thép: Thường được chế tạo từ thép cacbon  hoặc thép hợp kim có độ bền cơ học cao, chịu áp lực tốt. Sản phẩm này thích hợp sử dụng trong các hệ thống hơi, dầu khí, công nghiệp nặng.

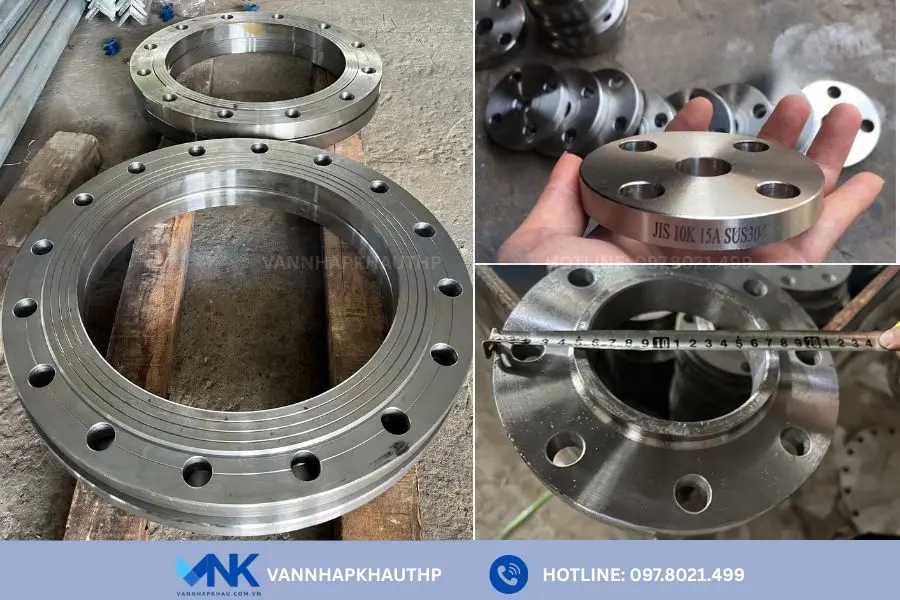

Phân loại theo tiêu chuẩn kết nối

• Mặt bích rỗng tiêu chuẩn BS: Sản xuất theo tiêu chuẩn Anh, thường gặp trong các hệ thống công nghiệp và nhà máy tại châu Âu với các cấp áp phổ biến là BS4504 và BS 6735
• Mặt bích rỗng tiêu chuẩn JIS: Tiêu chuẩn của Nhật Bản, phổ biến tại các nước châu Á với cách phân loại gồm: mặt bích rỗng tiêu chuẩn JIS 5K, mặt bích rỗng tiêu chuẩn JIS10K, JIS16K, JIS20K
• Mặt bích rỗng tiêu chuẩn DIN: Tiêu chuẩn của Đức, được sử dụng rộng rãi tại châu Âu với các cấp áp lực PN10, PN16, PN40.
• Mặt bích rỗng tiêu chuẩn ANSI: Tiêu chuẩn của Mỹ, thường dùng trong hệ thống áp lực cao với các cấp Class 150, Class 300, Class 600, Class 900, Class 1500.

Ưu điểm của mặt bích rỗng

So với mặt bích đặc, mặt bích rỗng được sử dụng phổ biến hơn trong các hệ thống đường ống nhờ sở hữu các ưu điểm như:

✅ Thiết kế dạng đĩa với các lỗ bulong xung quanh giúp liên kết van và đường ống một cách chắc chắn, hạn chế rò rỉ

✅ Việc kết nối bằng bulong cũng giúp quá trình tháo lắp diễn ra nhanh chóng thuận lợi khi cần kiểm tra, thay thế

✅ Chất liệu chế tạo đa dạng gồm gang, thép, inox, kích thước từ DN15-DN100 phù hợp với nhiều hệ thống khác nhau

✅ Sản phẩm tương tích với nhiều tiêu chuẩn đường ống như DIN, JIS, ANSI, BS,…

✅ Ứng dụng rộng rãi trong nhiều hệ thống như hơi, nước, dầu khí, hóa chất,…

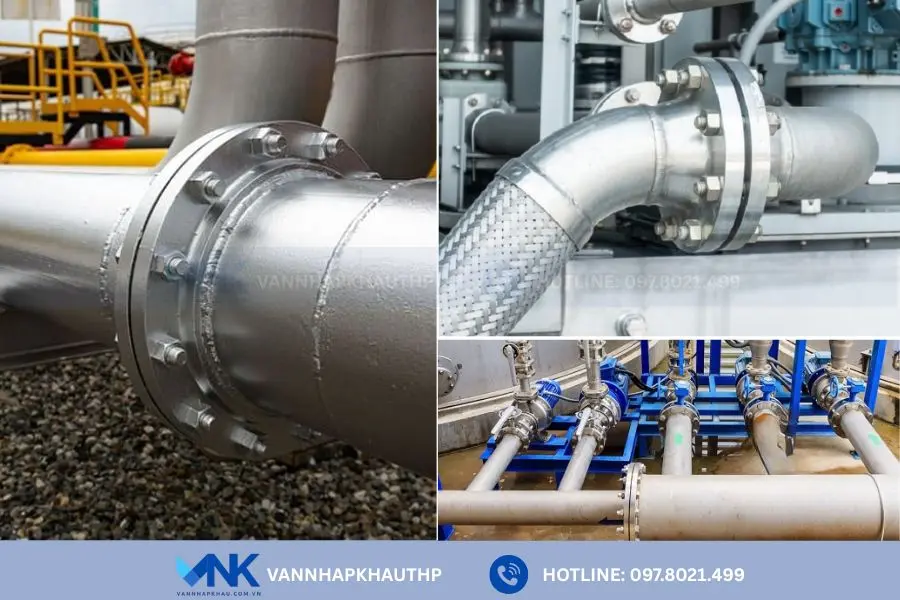

Ứng dụng của mặt bích rỗng trong thực tế

Với khả năng chịu nhiệt và áp lực cao, mặt bích rỗng hiện được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Cụ thể như:

• Hệ thống cấp thoát nước và xử lý nước: Dùng để kết nối đường ống, van và thiết bị trong nhà máy cấp nước, trạm xử lý nước thải.
• Hệ thống hơi và lò hơi công nghiệp: Lắp đặt trong các đường ống dẫn hơi, kết nối với bẫy hơi hoặc thiết bị đo áp suất.
• Ngành dầu khí và hóa chất: Sử dụng trong các đường ống dẫn dầu, khí hoặc hóa chất nhờ khả năng chịu áp lực và độ kín cao.
• Nhà máy sản xuất và khu công nghiệp: Ứng dụng trong các hệ thống đường ống dẫn lưu chất phục vụ quá trình sản xuất.

Ngoài ra thiết bị này còn dùng trong nhà máy HVAC, PCCC, nhà máy dệt may, chế biến thực phẩm, đồ uống,….

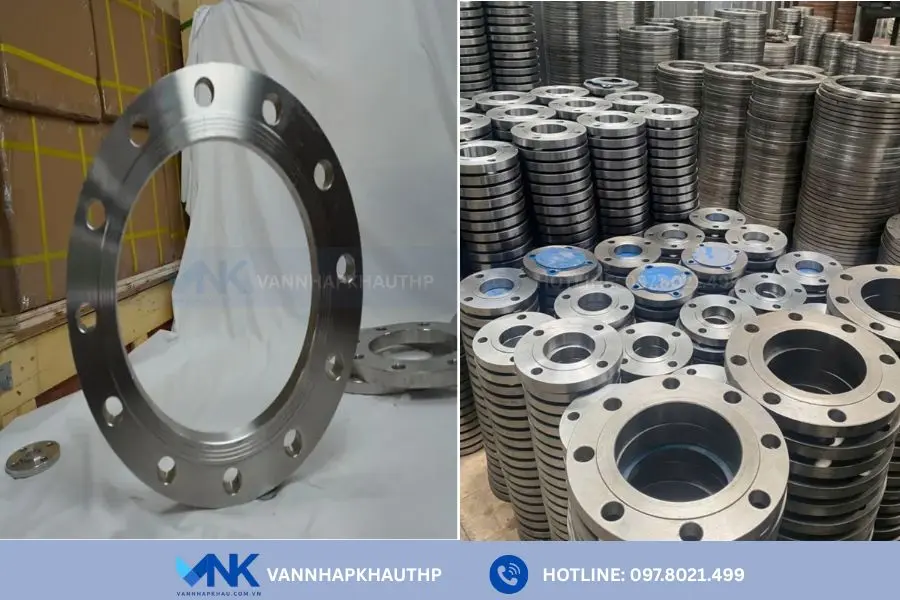

Van Nhập Khẩu sẵn hàng các mẫu mặt bích rỗng giá tốt

Để mua được mặt bích rỗng chính hãng, giá rẻ quý khách nên tìm đến các địa chỉ uy tín như Vannhapkhau.com.vn. Đơn vị đã có 16 năm kinh nghiệm trong việc nhập khẩu và phân phối các thiết bị công nghiệp trong đó có mặt bích rỗng.

Toàn bộ các sản phẩm tại đây đều được nhập khẩu chính hãng từ nhà sản xuất với đa dạng chất liệu như gang, thép, nhựa, inox, kích cỡ DN15 – DN100, tiêu chuẩn DIN, BS, ANSI,… Hàng có đủ giấy tờ CO, CQ, Catalog đảm bảo chất lượng và nguồn gốc xuất xứ Bên cạnh đó, khi mua hàng tại đây, quý khách còn được hỗ trợ tư vấn kỹ thuật, lựa chọn sản phẩm phù hợp với hệ thống và báo giá cạnh tranh.

Vì thế nếu có nhu cầu tìm mua mặt bích rỗng quý khách hãy liên hệ ngay với Van Nhập Khẩu để được hỗ trợ nhanh nhất.
