Mặt bích là phương pháp nối thứ 2 được sử dụng phổ biến nhất sau mối hàn. Nó thường được ứng dụng tại các vị trí khớp cần tháo dỡ. Nhờ vào tính linh hoạt của nó, nên giúp cho việc bảo trì trỏe nên dễ dàng hơn.
Mặt bích là gì?
Mặt bích là một sản phẩm được làm từ kim loại inox, thép, đồng, gang hoặc nhựa được dùng để kết nối các chi tiết và thiết bị trên đường ống lại với nhau. Hiện tại mặt bích được ứng dụng cho việc thi công lắp đặt các đường ống công trình, nhà máy với thiết kế dạng hình tròn, hình vuông hoặc đa giác và được đục lỗ kết nối theo các tiêu chuẩn tương ứng khác nhau.
Công dụng của mặt bích là tạo độ chắc chắn, độ kín cho các vị trí cần kết nối như đường ống với đường ống hoặc đường ống với các loại van công nghiệp. Mục đích đảm báo quá trình vận hành ổn định, đạt hiệu quả, năng suất cao và tránh tình trạng rò rỉ lưu chất ra bên ngoài môi trường.

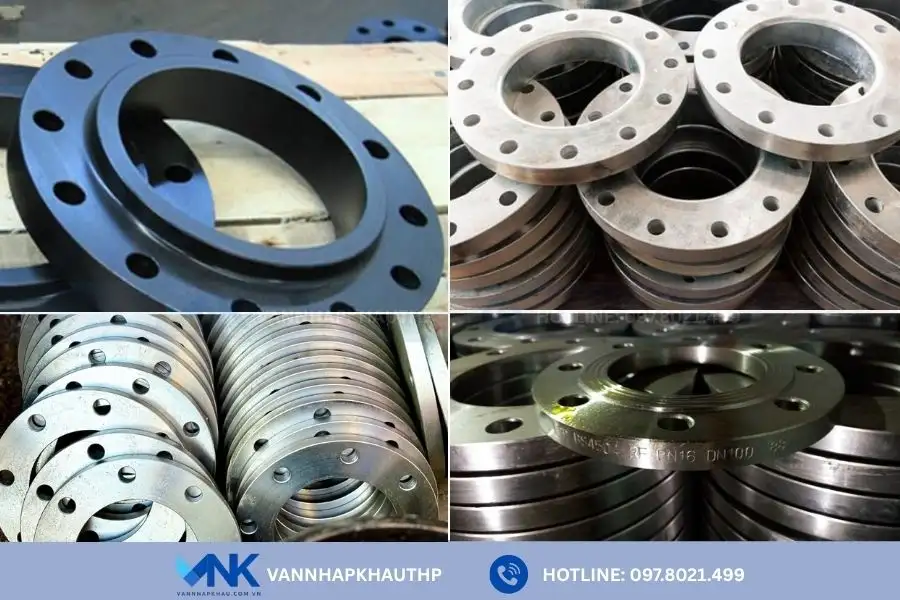

Vì sao cần dùng mặt bích
Mặt bích đã mang đến rất nhiều những lợi ích to lớn trong việc thiết kế đường ống dẫn. Có thể kế tới như:
- Giúp cho việc vận chuyển, lắp đặt, kiểm tra, sửa chữa trở nên đơn giản, dễ dàng hơn.
- Việc bảo trì, bảo dưỡng và vận hành cũng đơn giản hóa hơn.
- Khi kiểm tra và điều chỉnh cũng đạt hiệu quả cao.
- Trong các lĩnh vực như: cấp thoát nước, dầu khí, sản xuất công nghiệp,… thường dùng đến mặt bích. Nói chung cứ liên quan tới đường ống thì đều cần tới mặt bích.
Một khớp nối mặt bích sẽ bao gồm 3 bộ phận riêng biệt, độc lập. Mặc dù đều là những thành phần tương quan đó là: mặt bích, gioăng, bulong. Lưu ý: Mặt bích không được khuyến khích dùng trong những đường ống ngầm.
Cấu tạo mặt bích
Về cơ bản, mặt bích được cấu tạo gồm các thành phần như sau:
- Đường kính trong: là khoảng trống ở giữa mặt bích.
- Đường kính ngoài: khoảng cách giữa 2 cạnh đối diện của mặt bích.
- Lỗ bu lông: khoảng cách giữa các lỗ bu lông đối nhau khi được đo từ tâm đến tâm.
Đặc tính kỹ thuật của mặt bích
- Chất liệu: Inox, nhựa
- Đường kính: Dn15 – Dn200
- Môi trường sử dụng: Khí, hơi, chất lỏng, tạp chất
- Nhiệt độ sử dụng: Tùy vào chất liệu, dao động từ 0 – 200 độ C
- Áp suất tối đa: 25bar
- Tiêu chuẩn kết nối: JIS, DIN
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Thái Lan
- Chế độ bảo hành: 12 tháng
- Tình trạng hàng: Có sẵn
Phân loại mặt bích
Theo cấu tạo
- Mặt bích phẳng – FF
Đây là loại mặt bích phổ biến, thông dụng nhất hiện nay được thiết kế toàn bộ bề mặt dạng phẳng hoàn toàn. Tuy nhiên, khi lắp đặt để đảm bảo độ chắc chắn, độ kín cần bổ sung thêm vòng đệm asbestos hoặc loại gasket.
- Mặt bích lồi – RF
Mặt bích lồi sẽ có một phần nhỏ vòng quay lỗ khoan được nhô lên với chiều cao khác nhau tùy thuộc vào kích cỡ và vị trí, điều kiện áp lực, nhiệt độ. Khi lắp đặt mặt bích lồi cần sử dụng vòng đệm kim loại hoặc vòng đệm kim loại xoáy tròn ốc để tăng khả năng ngăn chặn áp lực của khớp nối.
- Mặt bích rãnh – RTJ
Hay còn gọi là mặt bích nối vòng được thiết kế có phần khoét rãnh để lắp đặt và kết nối vòng đệm kim loại. Ứng dụng chủ yếu trong môi trường có áp suất cao trên 600 hoặc cao hơn cùng mức nhiệt độ cao trên 427 độ C.
Theo kiểu thiết kế mặt bích

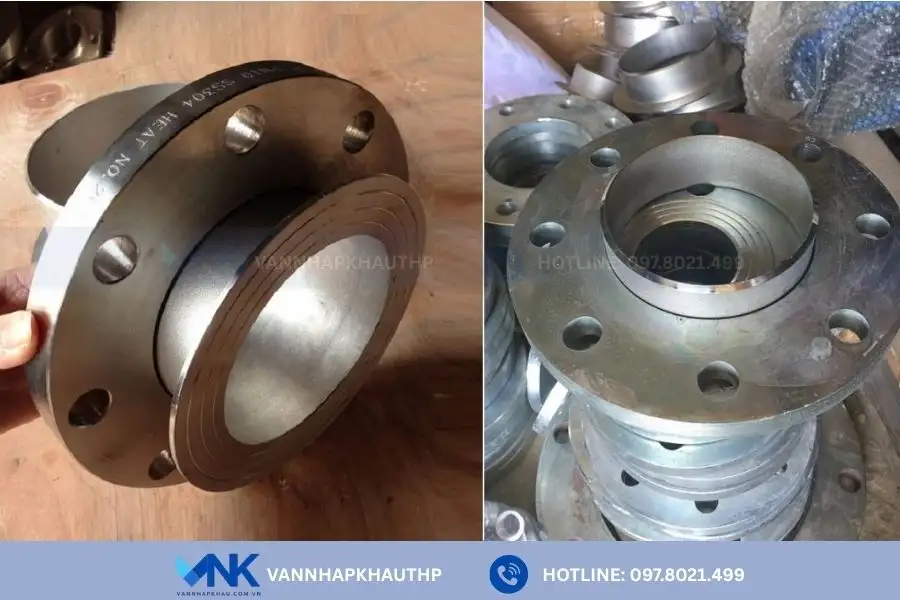

- Mặt bích lồng – LJ
Mặt bích lồng tiếng Anh là Lap Joint Flange, viết tắt LJ được chế tạo gồm 2 phần: mặt bích và 1 đoạn ống có thể tách rời nhau. Do đó khi sử dụng có thể tháo lắp để vệ sinh hoặc thay thế, sửa chữa dễ dàng. Đây cũng chính là ưu điểm nổi bật được nhiều khách hàng sử dụng của loại mặt bích này.

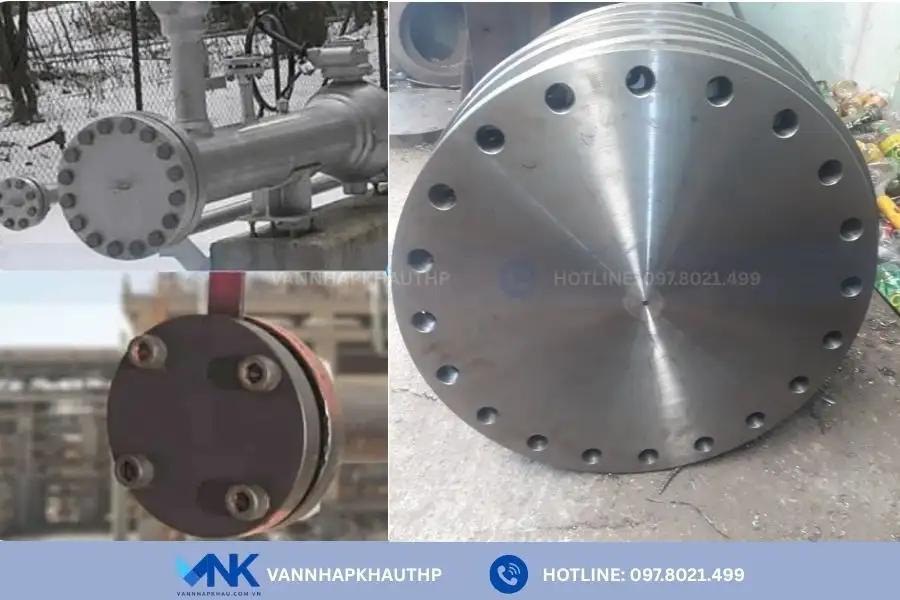

- Mặt bích mù -BF
Mặt bích mù hay còn được gọi là mặt bích đặc được thiết kế bề mặt không có lỗ, không có gờ, hoàn toàn phẳng. Do đó, thường được ứng dụng lắp đăth ở cuối đường ống, dùng để ngăn không cho dòng chảy lưu thông tạm thời hoặc vĩnh viễn.

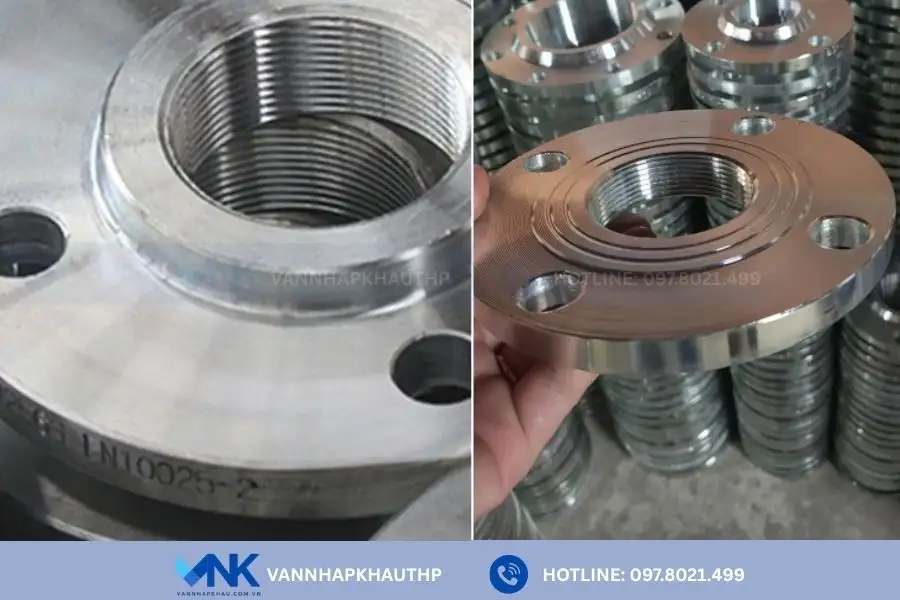

- Mặt bích ren – TF
Được cấu tạo phần kết nối với đường ống là kiểu nối ren hình xoắn ốc với khâu lắp đặt khá đơn giản. Tuy nhiên chỉ phù hợp lắp đặt trong hệ thống có quy mô kích cỡ nhỏ và điều kiện áp suất, nhiệt độ trong giới hạn cho phép.

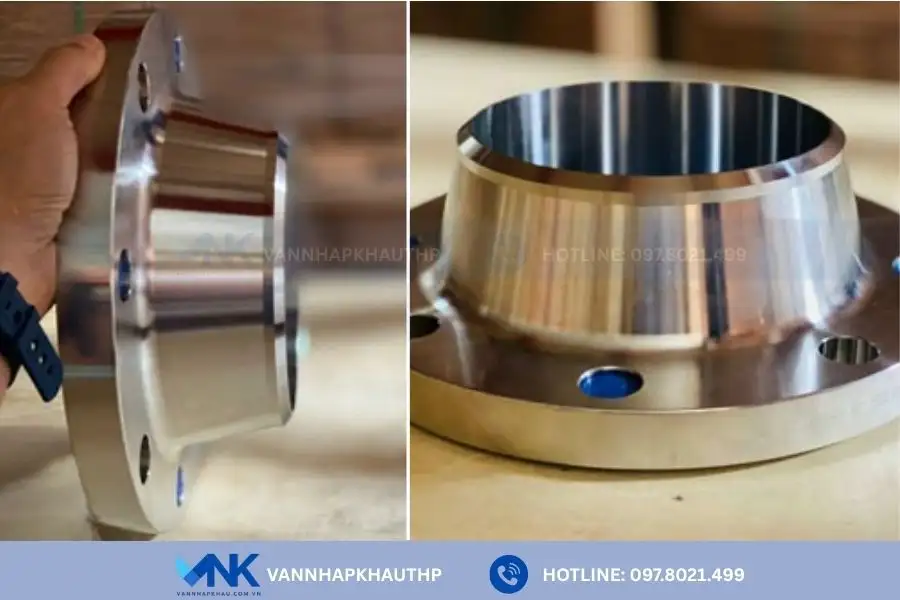

- Mặt bích hàn cổ
Mặt bích cổ hàn này được thiết kế đúc nguyên khối, có một phần trung ƯU tâm của ống thon dài để hàn trực tiếp vào đường ống. Ưu điểm kết nối tiện lợi, đơn giản, phù hợp với mọi vị trí, nhất là môi trường có áp suất, nhiệt độ cao. Nhược điểm là giá thành hơi cao so với các loại mặt bích khác.
- Mặt bích hàn bọc đầu
Loại mặt bích này được thiết kế gắn kết với đường ống bằng duy nhất một mối ghép hàn ở một phía. Do vậy chỉ được sử dụng trong hệ thống đường ống có kích thước nhỏ, áp lực và nhiệt độ thấp và không được dùng để hàn gắn trực tiếp với phụ kiện fitting.

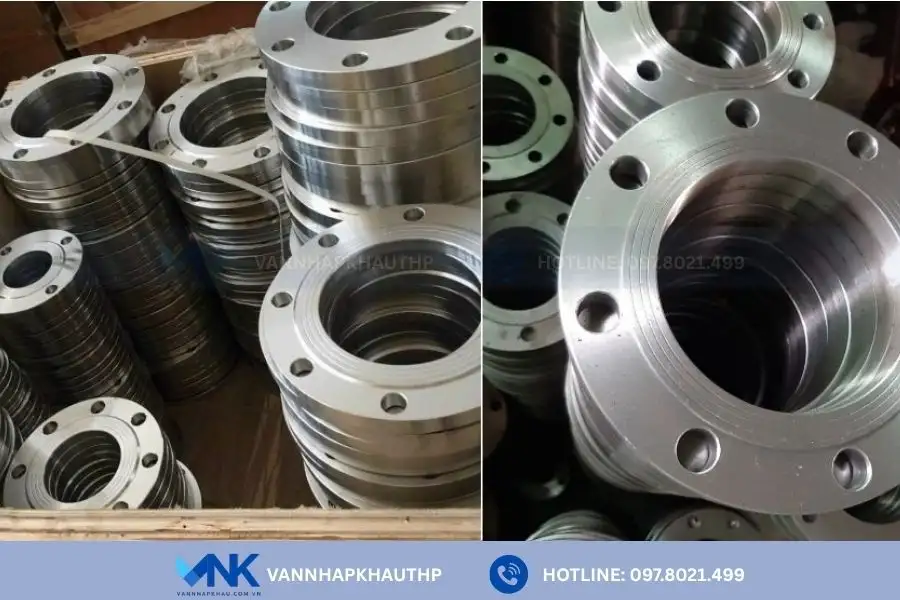

- Mặt bích hàn trượt
Được cấu tạo phần đường kính trong lớn hơn đường kính ống để thoải mái trượt trên đường ống. Khi lắp đtặ có thể hàn ở mặt ngoài phần tiếp xúc của mặt bích với thân ống hoặc hàn mặt trong của mặt bích và đầu ống.
Ngoài ra, mặt bích còn được phân loại theo chất liệu: mặt bích thép, mặt bích inox, mặt bích gang, mặt bích nhựa…Mỗi chất liệu sẽ có những đặc tính, mức độ chịu bền, chịu nhiệt khác nhau đảm bảo phù hợp với mọi vị trí cần lắp đặt.
Dựa theo chất liệu

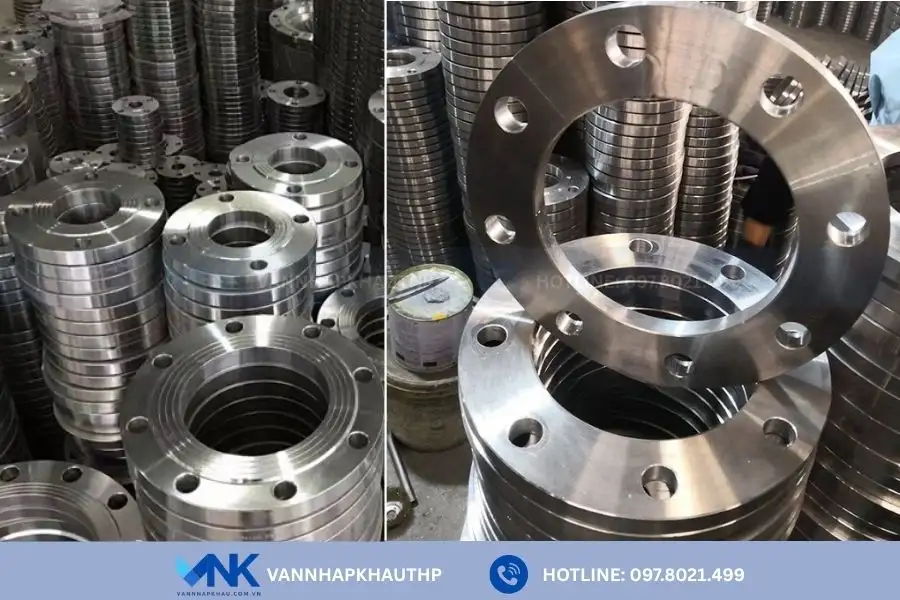

Mặt bích inox (304 và 316)
Vật liệu được làm từ inox 304 thường được sử dụng nhiều nhất hiện nay. Bởi vì giá thành của mặt bích inox từ chất liệu này khá rẻ. Tuy nhiên, với những hệ thống đường ống thường dùng trong những hệ thống sản xuất thực phẩm hay những hệ thống có yêu cầu cao về độ an toàn, sạch hay dùng loại mặt bích inox 316, 316L.
- Ưu điểm: Mặt bích sáng, bóng, đẹp và hạn chế tình trạng ăn mòn hóa học.
- Nhược điểm: Giá thành cao hơn so với những loại vật liệu thông thường khác.

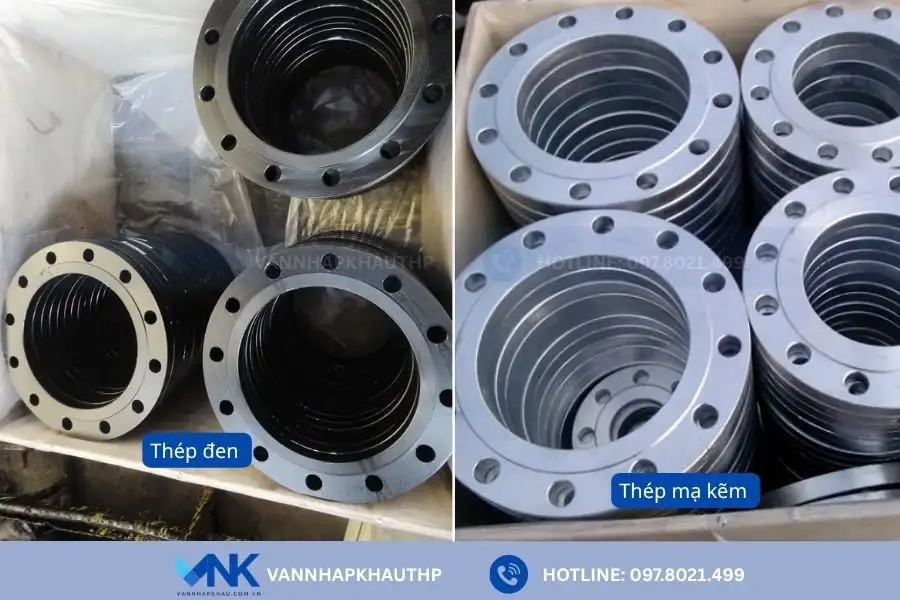

Mặt bích thép
Đây cũng là vật liệu được dùng phổ biến trên thị trường hiện nay. Loại mặt bích thép này thường sử dụng thép đen hoặc sắt để tạo nên. Chúng hay được dùng nhiều trong các hệ thống đường ống dẫn khí nén, nước thải,… Để nhận biết được sản phẩm này bằng mặt thường sẽ thấy phía trên có lớp sơn màu hoặc mặt bích màu đen.
- Ưu điểm: Giá thành rẻ và phù hợp với các hệ thống HVAC, khí nén,…
- Nhược điểm: Sau một thời gian sử dụng có thể xảy ra tình trạng bị rỉ sét do bị oxy hóa.

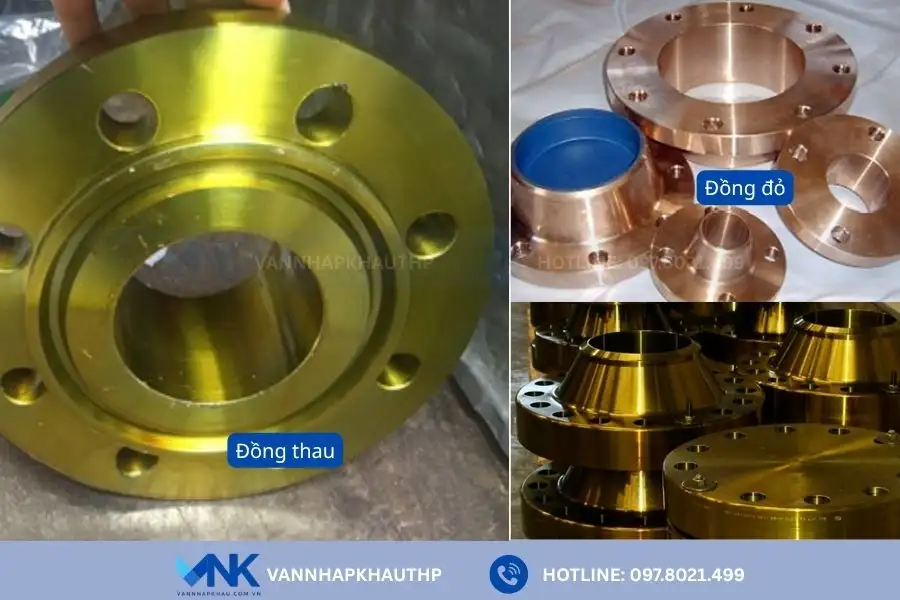

Mặt bích đồng
Mặt bích bằng đồng này được làm từ đồng thau. Bởi vì sử dùng vật liệu đồng có giá cao hơn so với inox. Vì thế, nên chúng ít được dùng đại trà và cũng ít khi nhìn thấy ở trong các nhà máy. Thiết bị này thường được dùng cho những môi trường có chất ăn mòn hóa học cao, mà những loại mặt bích khác không thể đáp ứng được buộc phải dùng tới mặt bích đồng.
- Ưu điểm: Có khả năng chống ăn mòn hóa học tốt, dùng nhiều trong các môi trường làm việc khác nhau.
- Nhược điểm: Có giá thành khá cao.

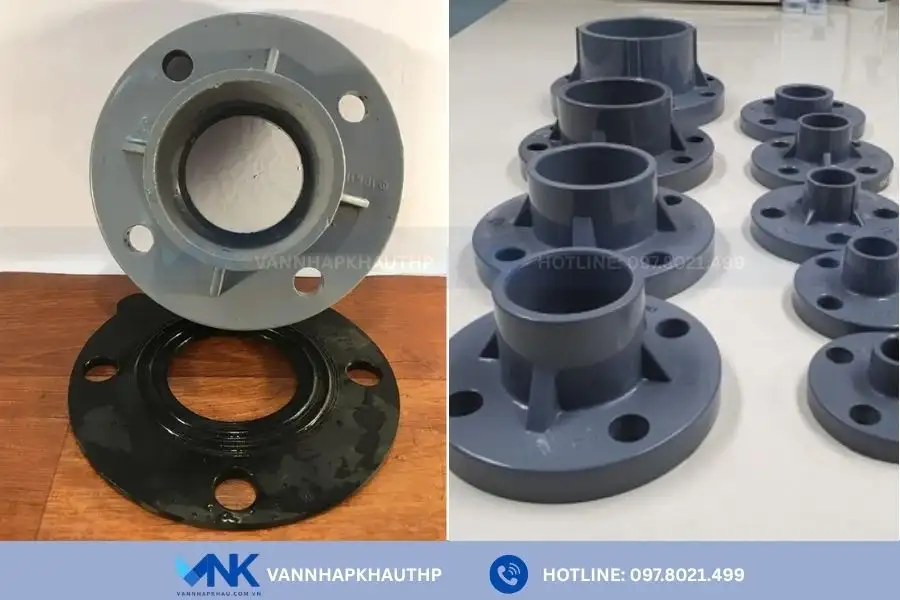

Mặt bích nhựa
Mặt bích nhựa PVC được tạo nên từ việc ép khuôn nhựa. Chúng thường được dùng nhiều trong các hệ thống ống nhựa PVC, giữa mặt bích và đường ống dán bằng keo PVC. 2 mặt bích được nối với nhau nhờ bulong.
Mặt bích nhựa thường được dùng nhiều ở các hệ thống đường ống nước dân dụng, ngành vệ sinh thực phẩm hay công trình nước thải,…
- Ưu điểm: Dễ vận chuyển, dễ lắp đặt và sửa chữa, bảo dưỡng. Dùng tốt tại các hệ thống chứa dung dịch axit, bơm hóa chất,.. Mà không lo bị ăn mòn hóa chất.
- Nhược điểm: Chỉ làm việc ở nhiệt độ dưới 100 độ C và khả năng chịu va đập kém.
Ngoài những loại mặt bích đã kể trên còn có những loại mặt bích gang, nhôm,.. Nhưng ít được dùng hơn so với những sản phẩm trên.
Dựa vào tiêu chuẩn lắp ráp
Với tiêu chí này đã được các kỹ sư nghiên cứu và sử dụng từ rất lâu. Với mỗi một khu vực sẽ sử dụng những loại tiêu chuẩn khác nhau. Vì thế để thuận lợi hơn trong quá trình lắp đặt, người ta sẽ dùng các tiêu chuẩn nhất định để mọi việc trở nên đơn giản và không mất nhiều thời gian tính toán, đo đạc.
Hiện nay, trên thế giới các tiêu chuẩn mặt bích đang được công nhận và sử dụng thông hành nhất đó là:

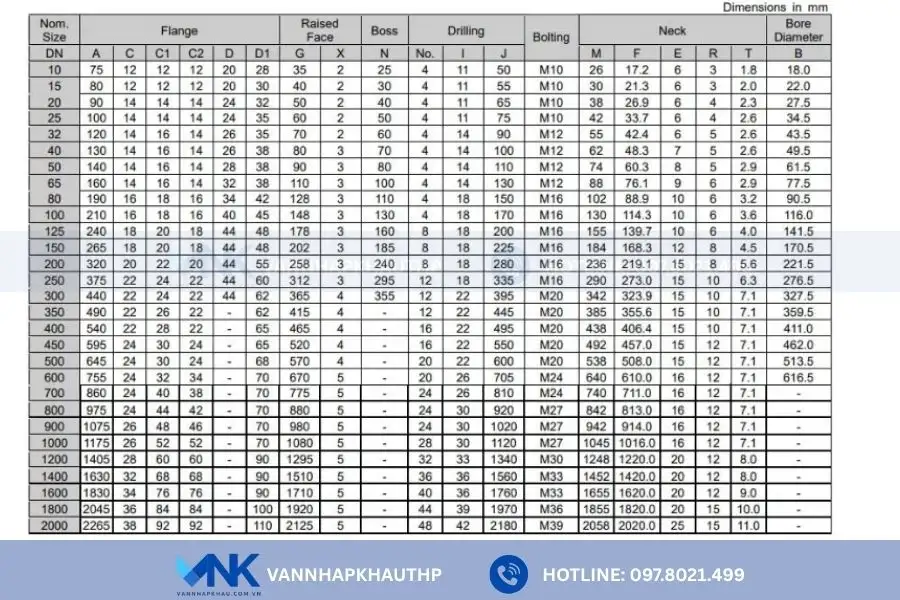

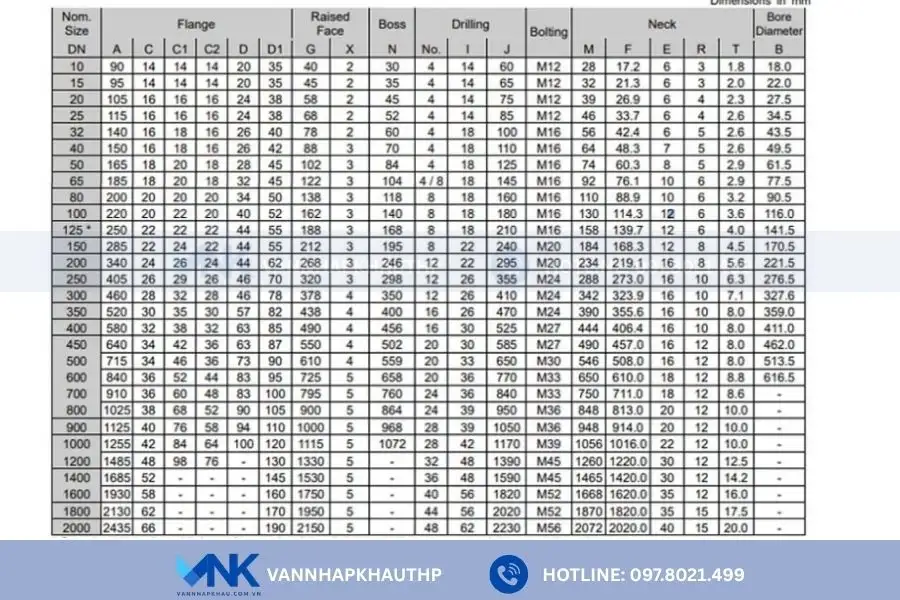

- Tiêu chuẩn Anh => Tiêu chuẩn mặt bích BS

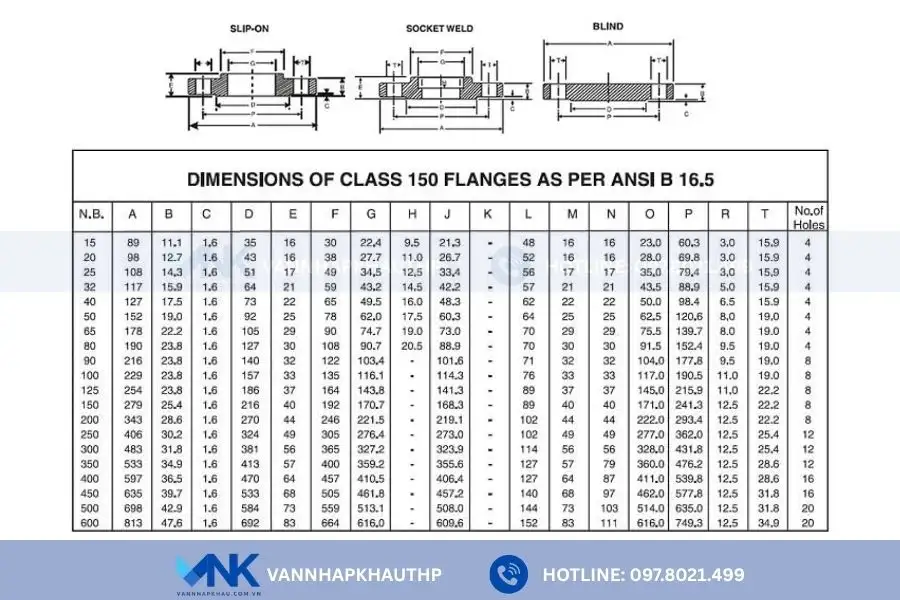

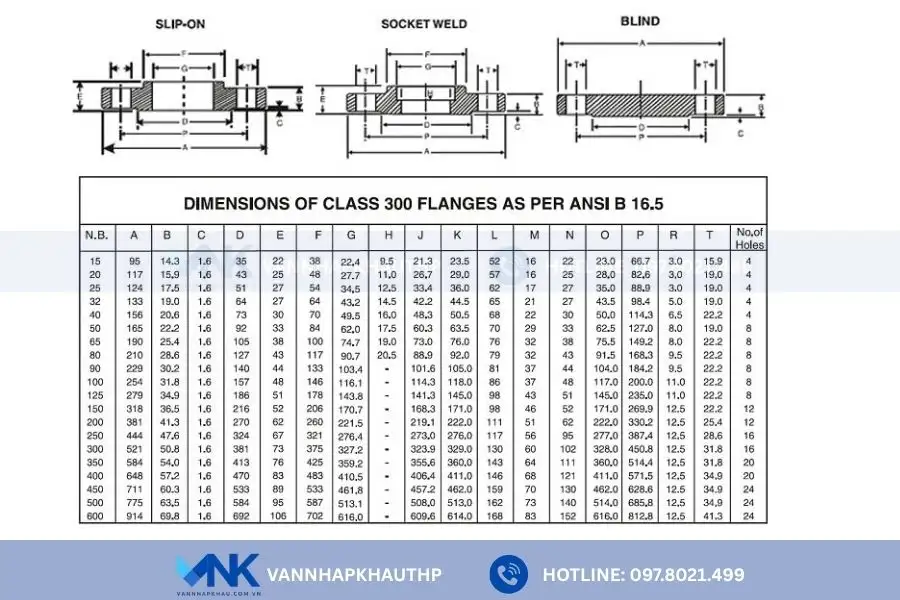

- Tiêu chuẩn Mỹ => Tiêu chuẩn mặt bích ANSI

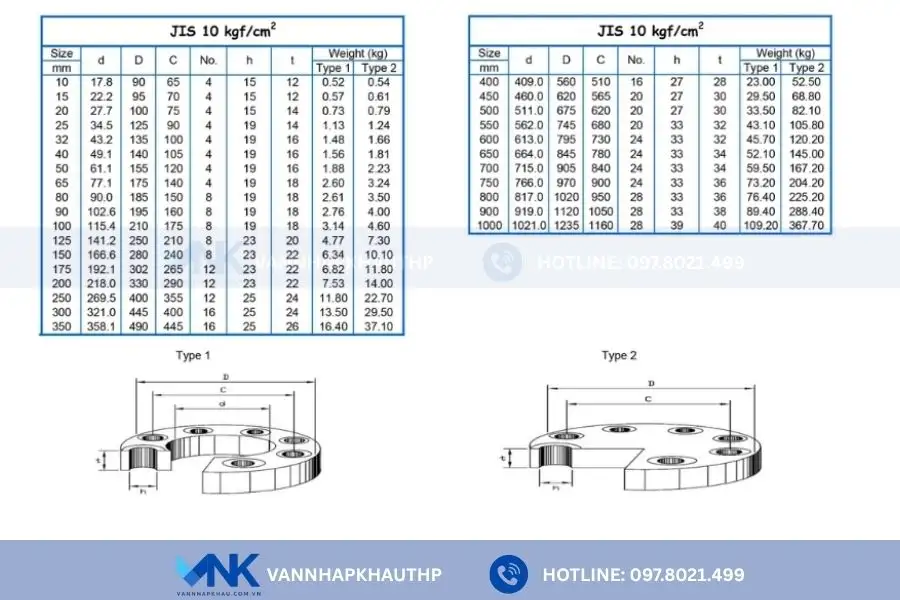

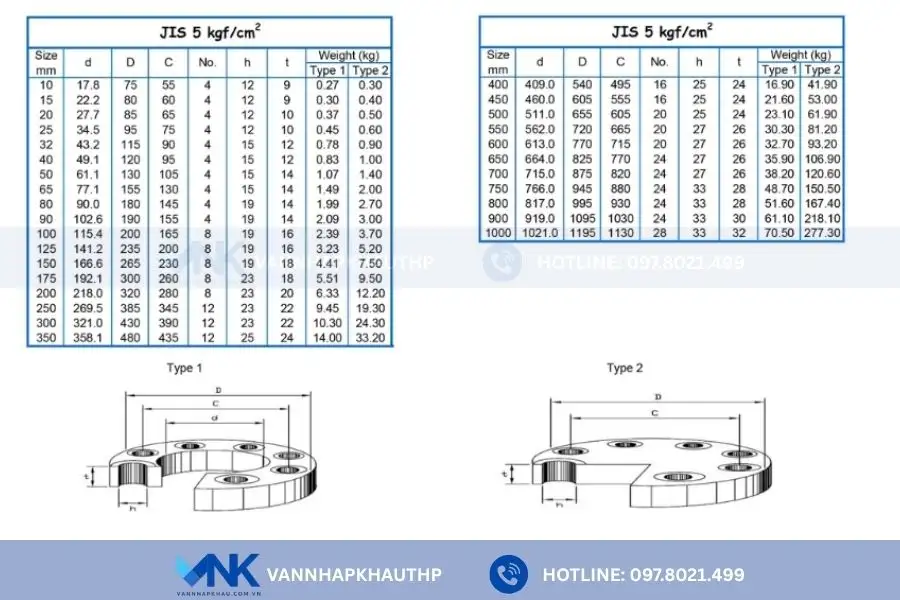

- Tiêu chuẩn Nhật => Tiêu chuẩn mặt bích JIS

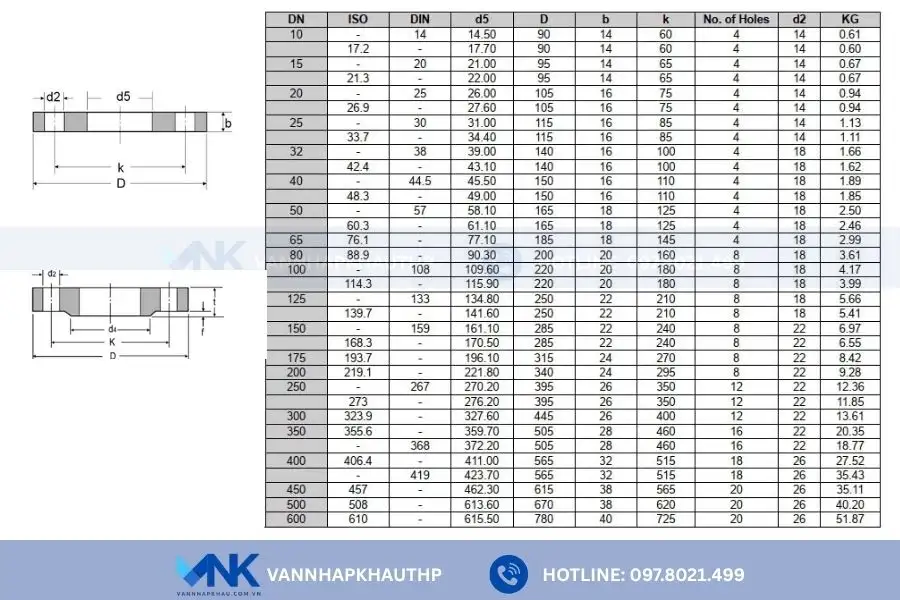

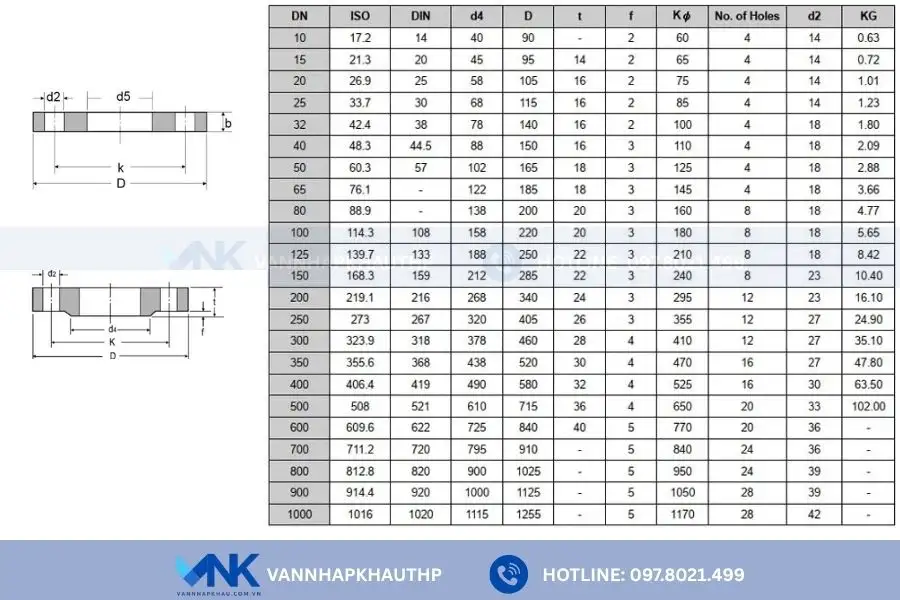

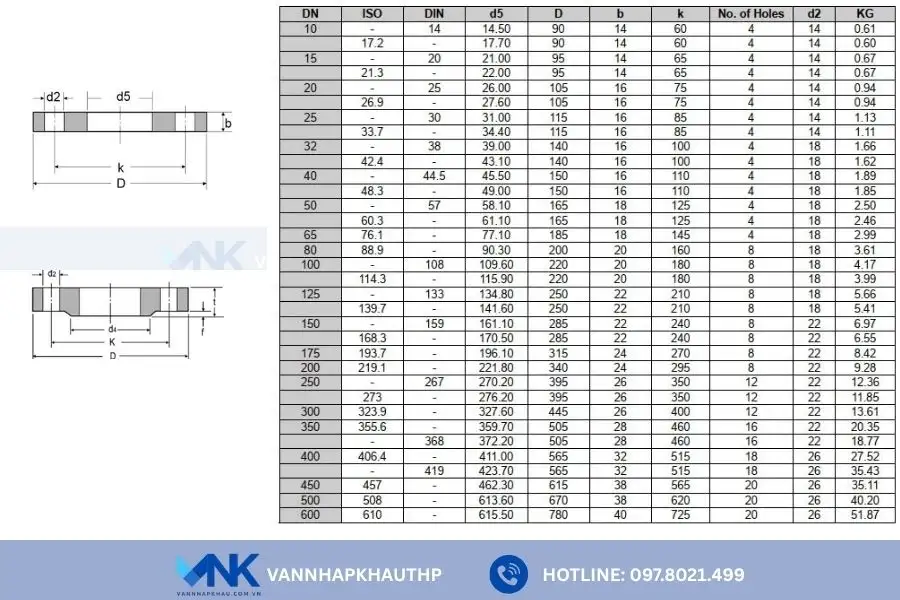

- Tiêu chuẩn Đức => Tiêu chuẩn mặt bích DIN
Dựa vào áp lực làm việc
Tùy thuộc vào từng công trình và hệ thống đường ống khác nhau mà chúng ta sẽ có mức áp lực khác nhau. Vì thế, các loại mặt bích cũng sẽ được thiết kế để phù hợp với từng loại áp lực đó. Ví dụ như:
- Mặt bích 5K
- Mặt bích 10K
- Mặt bích 16K
- Mặt bích 20K
Dựa vào chức năng sử dụng
Tùy thuộc vào từng nhiệm vụ và vị trí sử dụng của mặt bích, mà chúng ta sẽ có những loại mặt bích như là:
- Mặt bích rỗng được dùng để lắp đặt trên đường ống và kết nối các chi tiết với đường ống dẫn.
- Mặt bích đặc dùng để hàn kít đường ống dẫn và ngăn chặn tình trạng lưu chất đi qua mặt bích.

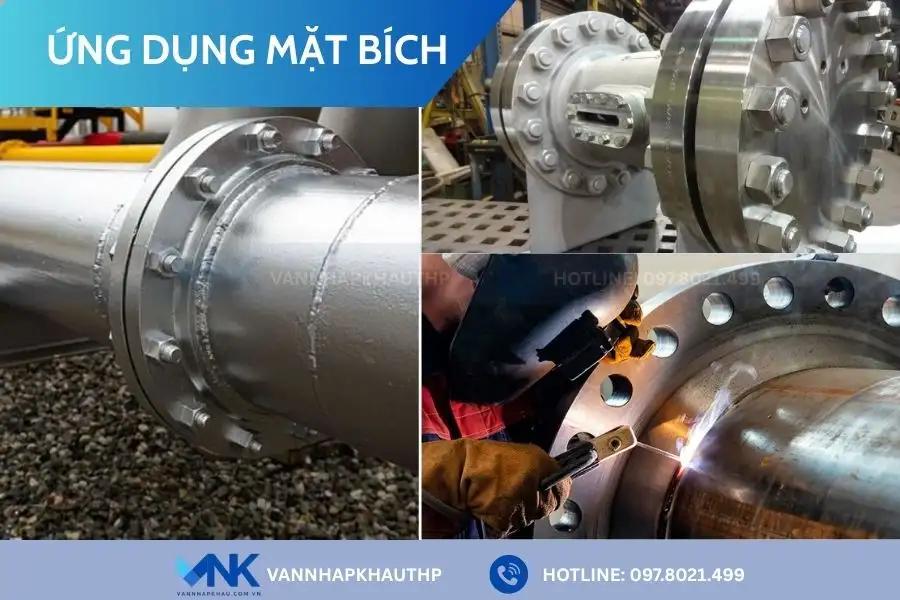

Ứng dụng của mặt bích
Với thiết kế đặc biệt cùng nhiều phân loại khác nhau, hiện nay mặt bích được xem là một trong những phụ kiện đường ống không thể thiếu trong các hệ thống, công trình. Một số ứng dụng có thể kế đến như:
- Trong hệ thống cấp thoát nước, xử lý nước có kết nối đường ống hoặc các loại van công nghiệp: van bướm, van cổng…
- Trong các khu công nghiệp, nhà máy sản xuất, chế biến…
- Trong hệ thống lò hơi, lò sấy, hơi nóng, khí nén…
- Trong hệ thống phòng cháy chữa cháy.
- Trong đường ống phục vụ nông nghiệp, dân dụng…

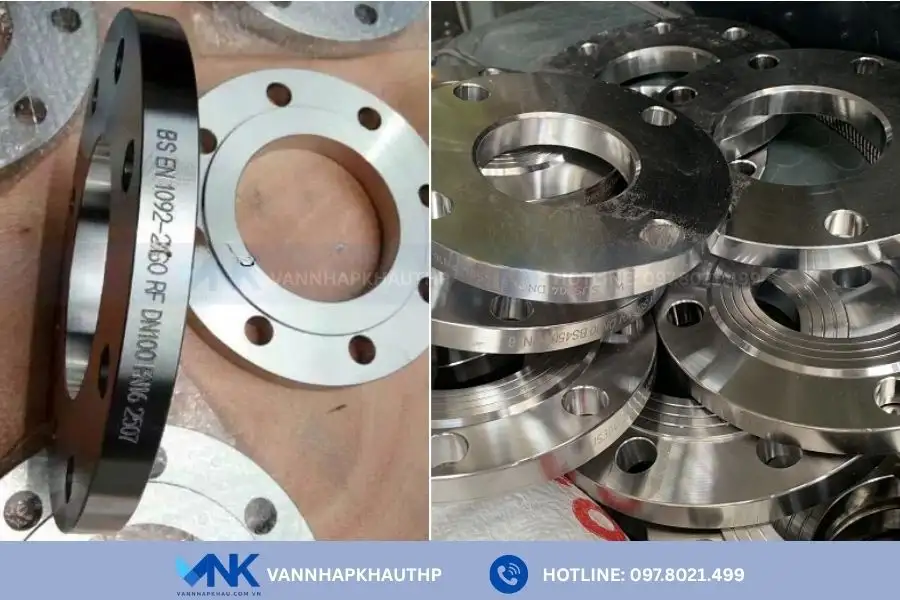

Mua mặt bích ở đâu?
Sau khi tìm hiểu thông tin về mặt bích chúng ta có thể thấy mặt bích là một phụ kiện công nghiệp có khả năng quyết định được mức độ an toàn của đường ống. Do vậ, khi mua hàng quý khách cần lưu ý nên mua mặt bích ở những địa chỉ có độ uy tín cũng thương hiệu lớn để đảm bảo về chất lượng cũng như độ bền cho sản phẩm.

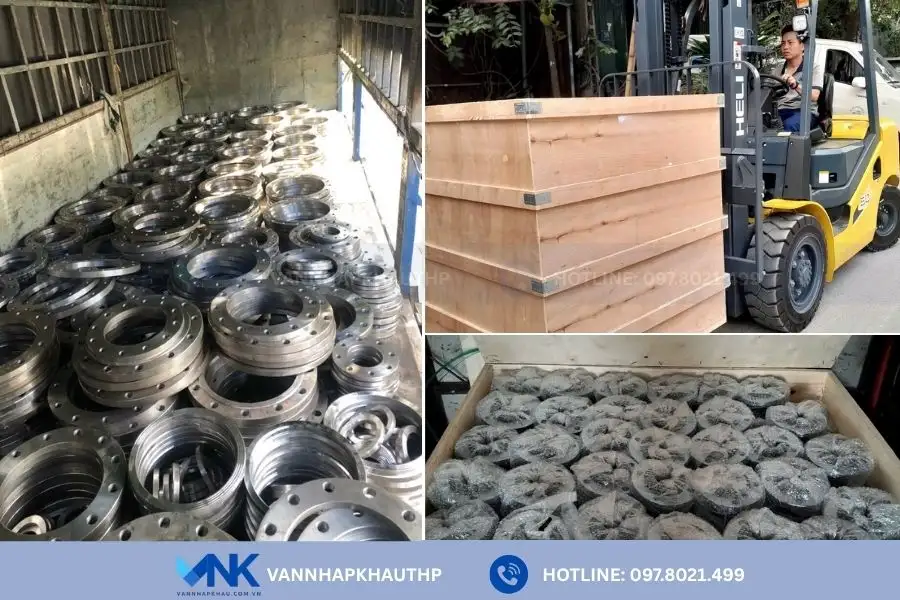

Côn ty TNHH Thương mại Tuấn Hưng Phát chúng tôi là một công ty chuyên cung cấp các dòng phụ kiện đường ống, trong đó không thể thiếu mặt bích. Với đầy đủ chất liệu, kích cỡ được nhập khẩu từ các nền kinh tế hàng đầu châu Á, Âu cùng chế độ bảo hành 12 tháng.
Liên hệ trực tiếp với vannhapkhau qua hotline để nhận được hỗ trợ, tư vấn và báo giá chính xác, ưu đãi nhất.
