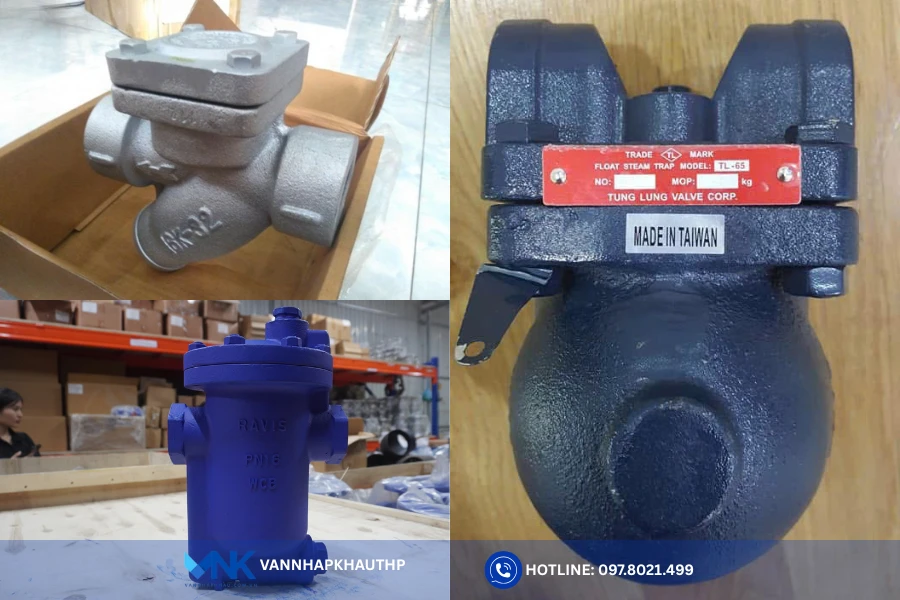

Bẫy hơi

Thông số kỹ thuật

Kích cỡ	DN15 – DN50
Chất liệu thân	Gang dẻo
Phao, ty, đĩa	Inox 304
Chênh áp	10kg/cm2
Kết nối	Lắp ren, lắp bích JIS10
Áp lực làm việc	16kg/cm2
Phân loại phổ biến	Bẫy hơi phao, bẫy hơi gầu đảo, bẫy hơi đồng tiền
Môi trường ứng dụng	Hơi nóng, nước nóng,…
Xuất xứ	Hàn Quốc, Đài Loan, Trung Quốc

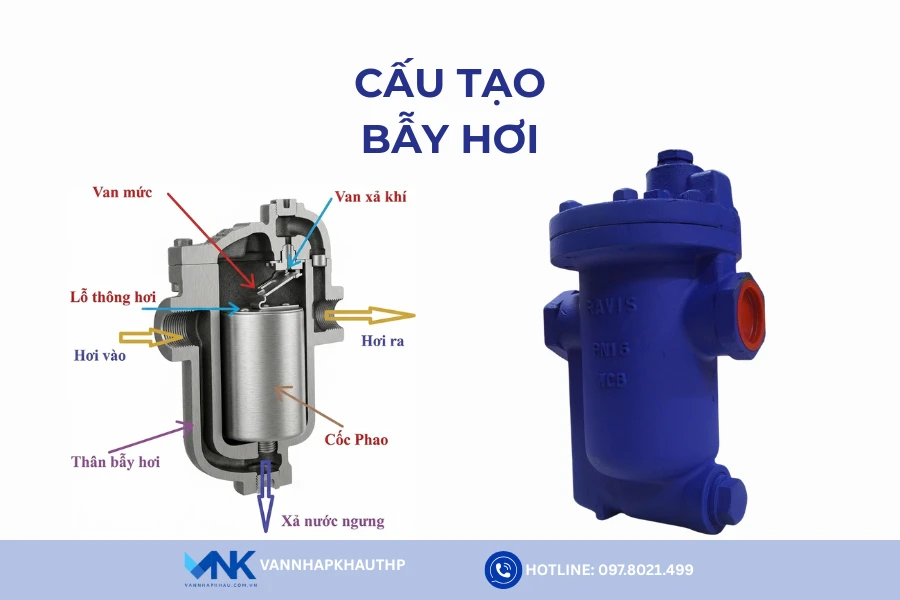

Cấu tạo bẫy hơi

Dù có nhiều kiểu dáng và chủng loại khác nhau, một bẫy hơi tiêu chuẩn đều được cấu thành từ 5 bộ phận chính, mỗi bộ phận đảm nhận một vai trò riêng biệt và phối hợp chặt chẽ với nhau để thiết bị vận hành ổn định, bền bỉ theo thời gian.

Thân bẫy hơi

Được chế tạo từ các hợp kim cứng cáp như inox, gang, đồng hoặc thép, có khả năng chịu áp lực cao, nhiệt độ khắc nghiệt và chống ăn mòn tốt. Bên ngoài thường được phủ lớp sơn bảo vệ giúp chống bụi, chống tác nhân môi trường, duy trì tính thẩm mỹ và kéo dài tuổi thọ sử dụng.

Lỗ thông hơi

Được bố trí tại đầu ra của thiết bị, đóng vai trò như cửa thoát khí, cho phép khí không ngưng tụ thoát ra ngoài dễ dàng. Lỗ thông hơi có thể đóng kín hoặc mở ra tùy theo nhu cầu vận hành và điều kiện cụ thể của từng hệ thống.

Bộ phận cốc phao

Là bộ phận tiếp xúc trực tiếp với lưu chất bên trong buồng bẫy. Cốc phao được thiết kế đa dạng về hình dáng tùy theo từng chủng loại bẫy hơi, phổ biến nhất là bóng phao, lưỡng kim và kiểu đồng tiền, mỗi loại phù hợp với một ứng dụng và dải áp suất riêng.

Lỗ xả nước

Nằm ở đáy van, đây là đường thoát dành riêng cho nước ngưng dư thừa ra khỏi hệ thống hơi nóng. Kích thước và vị trí của lỗ xả được thiết kế tối ưu để nước ngưng thoát ra nhanh chóng, tránh tồn đọng gây cản trở dòng hơi.

Cửa hơi vào và cửa hơi ra

Được bố trí ở hai bên thiết bị để kết nối với hệ thống đường ống. Tùy theo kích thước đường ống, bẫy hơi được trang bị mặt bích để kết nối đường ống lớn hoặc vòng ren để kết nối đường ống nhỏ. Kích thước cửa vào và ra được lựa chọn tương thích với lưu lượng hơi trong hệ thống.

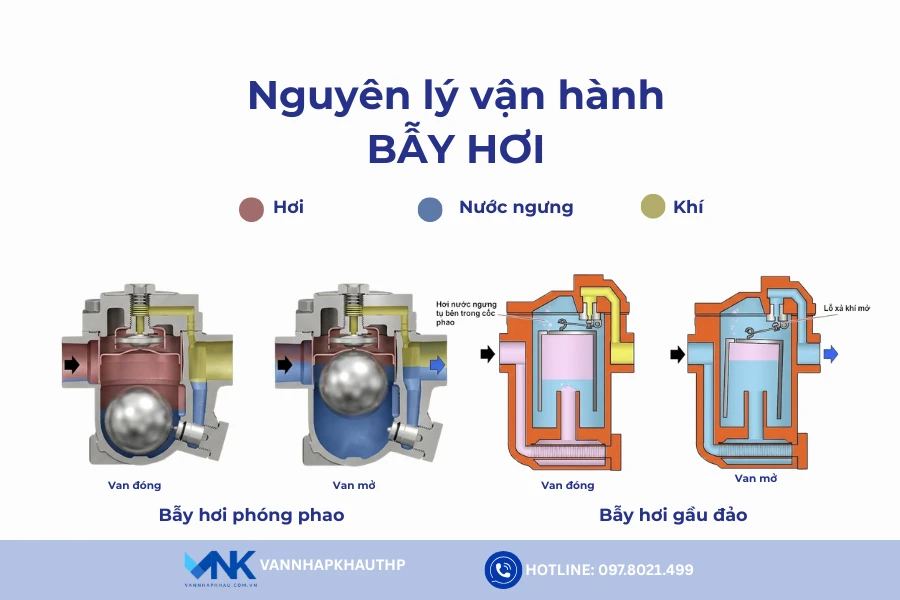

Nguyên lý hoạt động

Bẫy hơi hoạt động dựa trên sự chênh lệch tính chất vật lý giữa hơi bão hòa và nước ngưng để tự động tách và xả nước ngưng ra khỏi hệ thống.

Khi hơi đi qua hệ thống, một phần ngưng tụ thành nước và tích tụ tại đáy buồng bẫy. Sự chênh áp giữa phía thượng lưu và hạ lưu đẩy van mở, xả nước ngưng ra ngoài. Ngay khi nước ngưng thoát hết, hơi nóng tiếp cận đĩa van. Do vận tốc dòng hơi cao, áp suất động tác động lên đĩa van tăng đột ngột, đóng kín lỗ xả và giữ hơi lại trong hệ thống.

Chu trình này lặp lại liên tục và hoàn toàn tự động, không cần can thiệp vận hành.

Chu kỳ hoạt động: Nước ngưng tích tụ → Van mở xả nước ngưng → Hơi vào van đóng → Lặp lại.

5 Lợi ích vượt trội của cốc ngưng hơi trong hệ thống công nghiệp

✅ Tiết kiệm năng lượng, giảm chi phí vận hành Chỉ xả nước ngưng và khí không ngưng tụ, không thất thoát hơi có ích, giúp giảm đáng kể nhiên liệu tiêu thụ và chi phí lò hơi toàn nhà máy.

✅ Bảo vệ hệ thống, kéo dài tuổi thọ thiết bị Loại bỏ nước ngưng triệt để, ngăn hiện tượng búa nước gây hư hại đường ống, van và thiết bị, giúp hệ thống vận hành bền bỉ hơn về lâu dài.

✅ Duy trì hiệu suất truyền nhiệt ổn định Đường ống luôn khô ráo, hơi tiếp xúc trực tiếp với bề mặt trao đổi nhiệt, đảm bảo năng suất sản xuất không bị gián đoạn.

✅Vận hành tự động, không tốn nhân công giám sát  Chu kỳ đóng mở hoàn toàn tự động, giảm chi phí nhân sự và loại bỏ rủi ro sai sót vận hành.

✅ Dễ lắp đặt, ít bảo trì Quy trình lắp đặt đơn giản, một số dòng tích hợp tự làm sạch, giảm tần suất bảo dưỡng định kỳ.

✅ Đa dạng chủng loại, phù hợp mọi hệ thống Có đủ loại và kích cỡ đáp ứng linh hoạt các yêu cầu kỹ thuật từ thực phẩm, dệt may, hóa chất đến dược phẩm.

Các loại bẫy hơi phổ biến hiện nay

Trên thị trường van công nghiệp hiện nay, bẫy hơi được phân thành 3 nhóm chính dựa theo nguyên lý hoạt động: bẫy hơi cơ học, bẫy hơi nhiệt tĩnh và bẫy hơi nhiệt động. Mỗi nhóm lại bao gồm nhiều chủng loại con với cấu tạo, cơ chế vận hành và ứng dụng khác nhau.

Nhóm 1: Bẫy hơi cơ học

Cốc ngưng hơi cơ học loại bỏ nước ngưng dựa trên sự chênh lệch khối lượng riêng giữa hơi và nước ngưng. Khi mức nước ngưng dâng lên đủ cao, phao nổi kéo theo van mở ra để xả nước, sau đó van đóng lại khi mực nước hạ xuống. Nhóm này gồm hai loại chính:

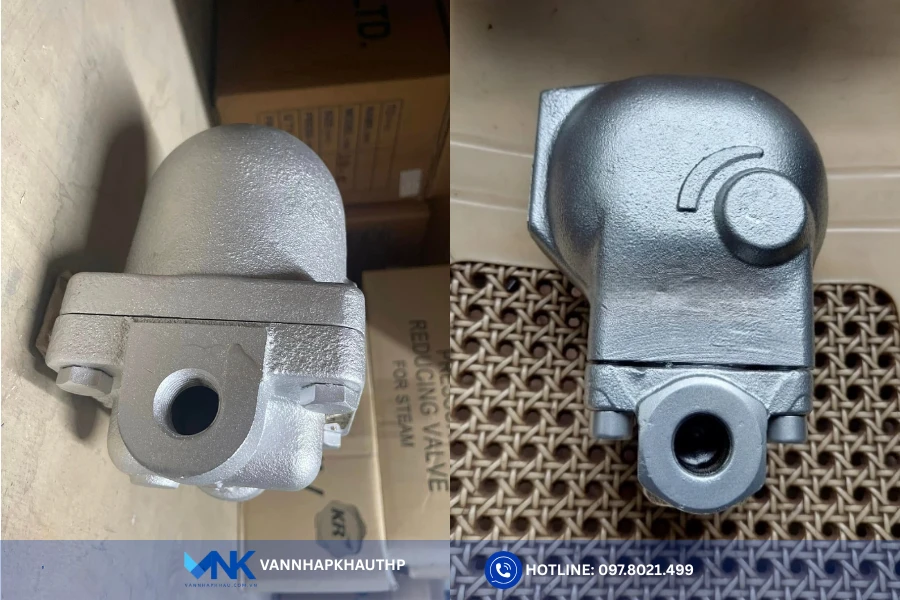

Bẫy hơi bóng phao (Ball Float)

Sử dụng bi phao inox nổi trên bề mặt nước ngưng để điều khiển van. Khi mực nước ngưng dâng, bi phao nổi lên mở van xả. Khi hơi khô chiếm ưu thế, bi phao hạ xuống đóng kín lỗ xả. Ưu điểm xả nhanh, có thể điều chỉnh lưu lượng linh hoạt mà không gây dao động áp suất. Được ứng dụng rộng rãi trong các hệ thống đường ống hơi nóng công nghiệp.

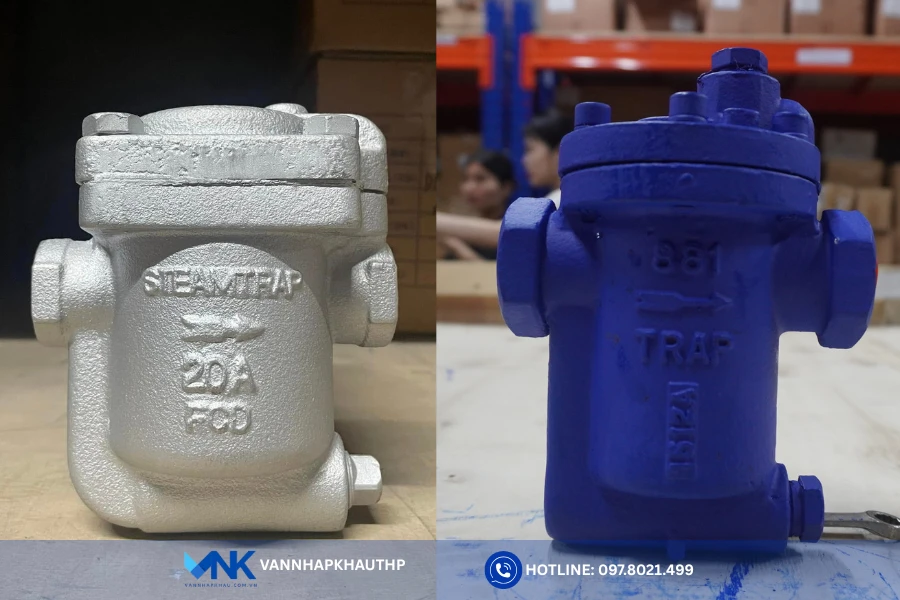

Bẫy hơi gầu đảo (Inverted Bucket)

Còn gọi là bẫy hơi thùng ngược hay cốc ngưng. Sử dụng cốc kim loại hình trụ úp ngược bên trong, tách nước dựa trên sự chênh lệch khối lượng giữa hơi và nước. Thiết kế nhỏ gọn, dễ lắp đặt, phù hợp với các hệ thống lò hơi, nồi sấy và nhà máy hơi có quy mô vừa và nhỏ. Cần lưu ý bố trí lỗ thông hơi để tránh bị kẹt khí.

Nhóm 2: Bẫy hơi nhiệt tĩnh

Bẫy nước ngưng nhiệt tĩnh hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi nóng và nước ngưng để điều khiển van xả. Đặc biệt hiệu quả trong việc loại bỏ nước ngưng và khí không ngưng tụ ra khỏi hệ thống. Nhóm này có bốn phân loại chính:

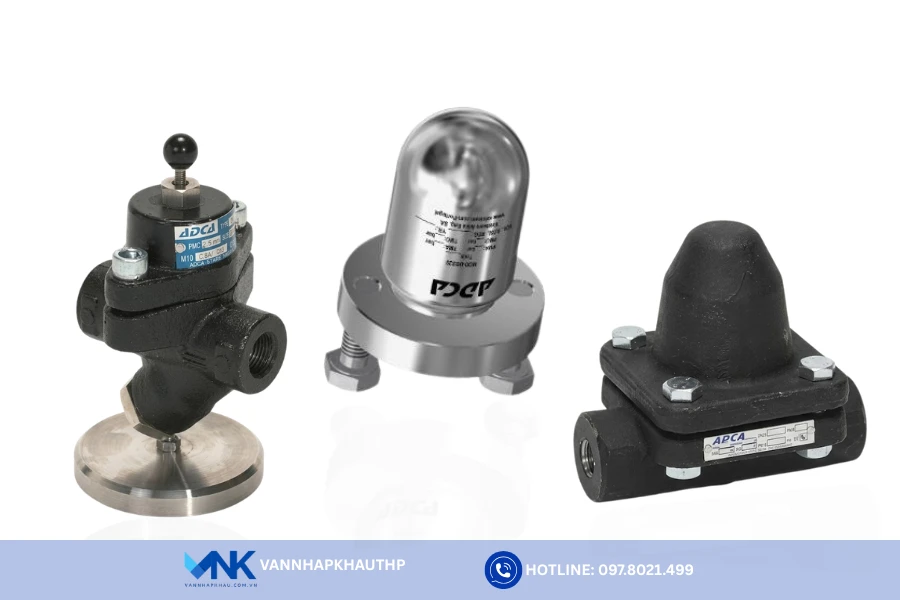

Bẫy hơi lưỡng kim (Bimetallic)

Sử dụng thanh kim loại lưỡng kim đặc biệt tự biến dạng theo nhiệt độ. Khi nhiệt độ thay đổi, thanh lưỡng kim uốn cong điều khiển van mở hoặc đóng tương ứng. Không xảy ra hiện tượng rung lắc hay búa nước, xả điều độ theo chu kỳ tuần hoàn. Ứng dụng nhiều trong nhà máy nhiệt điện, hóa chất và lọc hóa dầu.

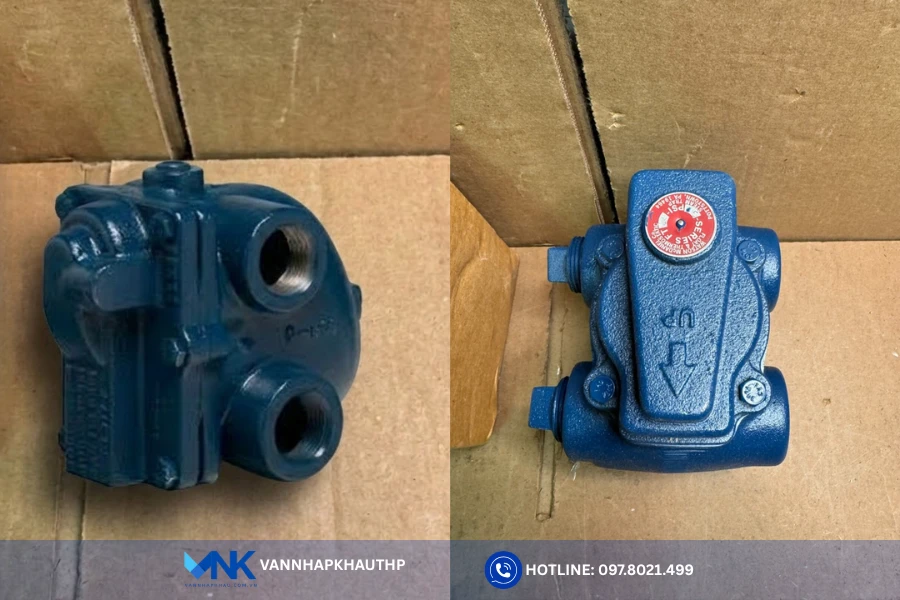

Bẫy nhiệt tĩnh kết hợp bi phao (F&T)

Kết hợp cơ chế bi phao và nhiệt tĩnh trong cùng một thiết bị. Xả nước ngưng triệt để đồng thời ngăn chặn thất thoát hơi. Hiệu quả cao trong các hệ thống sưởi và nhà máy thực phẩm đòi hỏi xả liên tục.

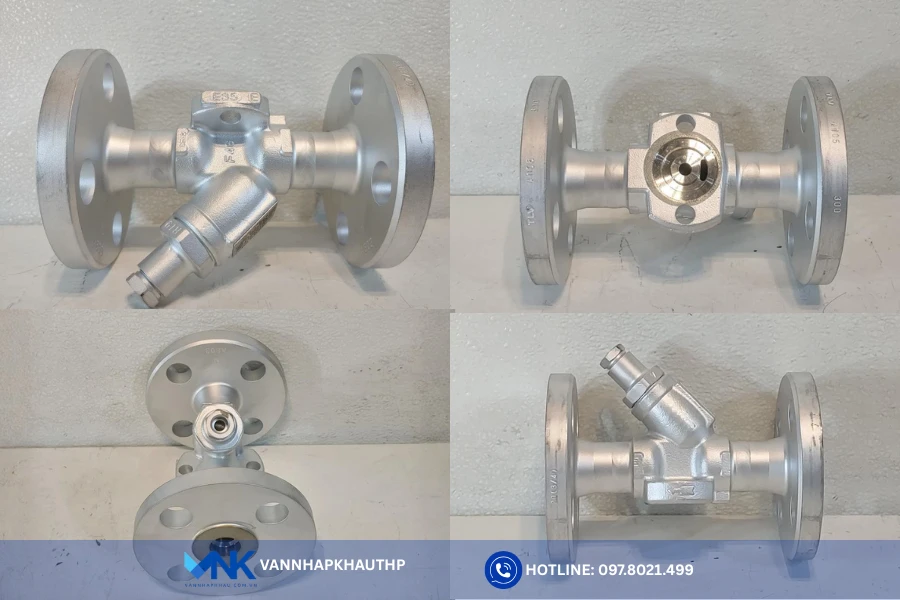

Bẫy hơi giãn nở nhiệt

Hoạt động dựa trên nguyên lý giãn nở của chất lỏng đặc biệt bên trong khi nhiệt độ tăng. Cơ cấu giãn nở tác động trực tiếp lên van để điều khiển đóng mở, giúp bảo vệ thiết bị khỏi sốc nhiệt và dao động áp suất đột ngột.

Nhóm 3: Cốc ngưng hơi nhiệt động

Bẫy hơi nhiệt động hoạt động dựa trên sự chênh lệch vận tốc, lưu lượng và áp suất của hơi và nước ngưng theo nguyên lý Bernoulli. Đây là nhóm có cấu tạo đơn giản, kích thước nhỏ gọn nhất. Nhóm này gồm ba loại:

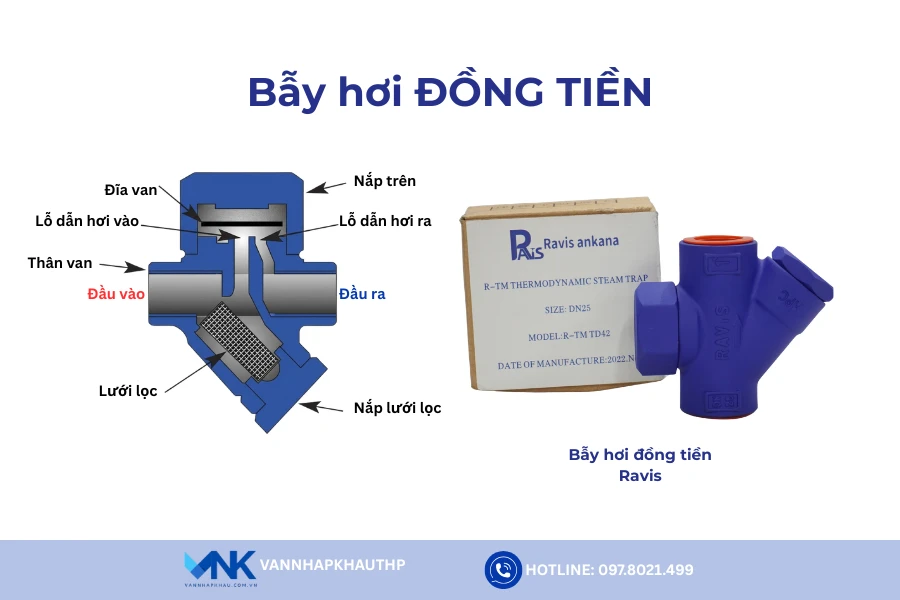

Bẫy hơi đồng tiền (Disc Trap)

Sử dụng đĩa van hình tròn giống đồng tiền để điều khiển đóng mở. Khi hơi ngưng tụ, áp suất giảm khiến đĩa van mở ra xả nước. Thiết kế đơn giản, giá thành thấp, phù hợp với hệ thống sấy khô và lò hơi. Lưu ý không dùng cho hệ thống áp suất quá thấp hoặc có áp suất ngược cao.

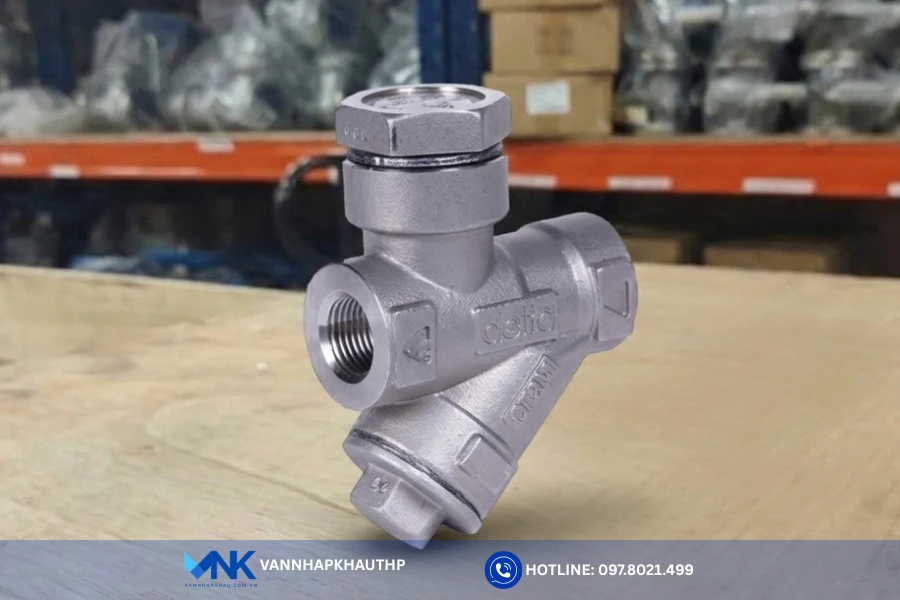

Bẫy nước ngưng tiết lưu (Orifice Trap)

Hoạt động theo nguyên lý Bernoulli: nước ngưng dễ dàng đi qua lỗ tiết lưu nhỏ trong khi hơi bị cản lại do vận tốc thấp hơn. Cấu tạo tối giản, không có bộ phận chuyển động, tuổi thọ cao và hầu như không cần bảo trì thường xuyên.

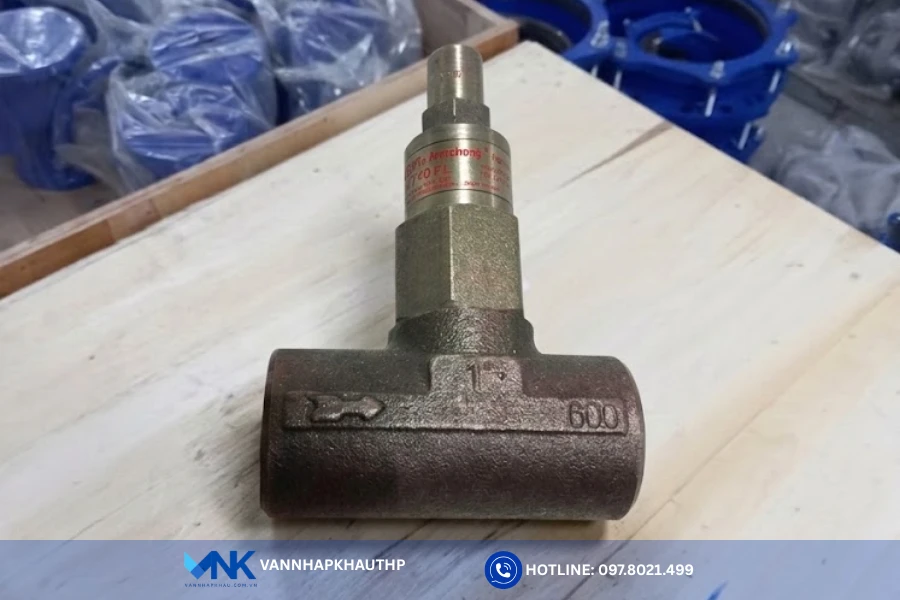

Bẫy hơi xung lực (Impulse Trap)

Vận hành dựa trên hiện tượng hơi chớp (flash steam). Khi nước ngưng nóng lên đột ngột tạo ra hơi chớp, lực này đẩy van đóng lại ngăn hơi thoát theo đường xả. Phù hợp với các hệ thống áp suất vừa, nơi có sự biến động nhiệt độ liên tục.

Bảng so sánh các dòng bẫy hơi phổ biến hiện nay

Loại bẫy hơi	Nguyên lý	Ưu điểm	Hạn chế	Phù hợp với
Bóng phao (Ball Float)	Phao nổi theo mực nước ngưng	Xả nhanh, điều chỉnh lưu lượng linh hoạt, không dao động áp suất	Kích thước lớn hơn các loại khác	Đường ống hơi công nghiệp, hệ thống lưu lượng lớn
Gầu đảo (Inverted Bucket)	Chênh lệch khối lượng riêng hơi và nước	Nhỏ gọn, dễ lắp đặt, bền	Dễ bị kẹt khí nếu không bố trí lỗ thông hơi đúng	Lò hơi, nồi sấy, nhà máy quy mô vừa và nhỏ
Lưỡng kim (Bimetallic)	Thanh kim loại biến dạng theo nhiệt độ	Không búa nước, xả điều độ theo chu kỳ	Phản ứng chậm hơn khi nhiệt độ thay đổi đột ngột	Nhiệt điện, hóa chất, lọc hóa dầu
F&T (Phao kết hợp nhiệt tĩnh)	Kết hợp phao và cảm biến nhiệt	Xả triệt để, ngăn thất thoát hơi hiệu quả	Cấu tạo phức tạp hơn, chi phí cao hơn	Hệ thống sưởi, nhà máy thực phẩm cần xả liên tục
Giãn nở nhiệt	Giãn nở chất lỏng đặc biệt theo nhiệt	Chống sốc nhiệt, chịu dao động áp suất tốt	Phụ thuộc vào chất lỏng bên trong, cần kiểm tra định kỳ	Hệ thống có biến động nhiệt độ và áp suất lớn
Đồng tiền (Disc Trap)	Chênh lệch áp suất theo Bernoulli	Đơn giản, giá thành thấp, dễ bảo trì	Không dùng cho áp suất quá thấp hoặc áp suất ngược cao	Hệ thống sấy khô, lò hơi áp suất trung bình
Tiết lưu (Orifice Trap)	Lỗ tiết lưu cản hơi theo Bernoulli	Không có bộ phận chuyển động, tuổi thọ cao, gần như không cần bảo trì	Lưu lượng xả cố định, kém linh hoạt khi tải thay đổi	Hệ thống tải ổn định, ít biến động lưu lượng
Xung lực (Impulse Trap)	Hơi chớp đẩy van đóng	Phù hợp biến động nhiệt liên tục	Hiệu suất giảm nếu áp suất quá thấp hoặc quá cao	Hệ thống áp suất vừa, nhiệt độ biến động liên tục

Gợi ý chọn nhanh theo nhu cầu:

✅ Cần xả liên tục, lưu lượng lớn → Bóng phao hoặc F&T

✅ Ưu tiên bền bỉ, ít bảo trì → Tiết lưu hoặc Lưỡng kim

✅ Ngân sách hạn chế, hệ thống đơn giản → Đồng tiền hoặc Gầu đảo

✅ Môi trường khắc nghiệt, áp suất biến động → Giãn nở nhiệt hoặc Xung lực

Có thể bạn quan tâm: Van cầu là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

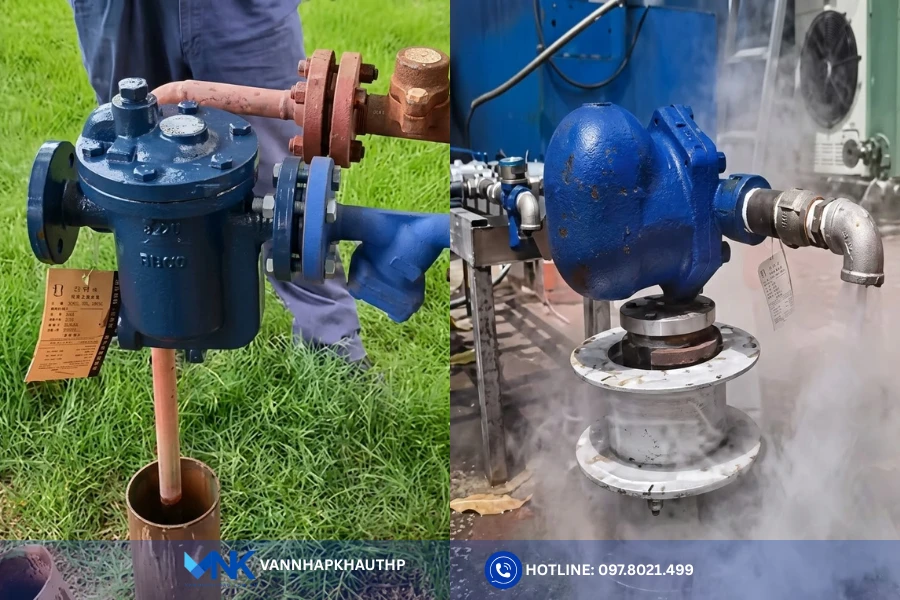

Ứng dụng thực tế của bẫy hơi trong hệ thống công nghiệp

Bẫy hơi là thiết bị quan trọng và không thể thiếu trong hầu hết các lĩnh vực công nghiệp có sử dụng hơi nước. Với chức năng tách nước ngưng tụ và làm khô đường ống hiệu quả, bẫy nước ngưng giúp hệ thống vận hành ổn định và đạt năng suất cao nhất. Dưới đây là các ứng dụng điển hình:

• Lò hơi và lò sấy công nghiệp: Xả nước ngưng liên tục tại các điểm cuối đường ống, duy trì dòng hơi khô và ổn định cho toàn bộ hệ thống.
• Ngành dệt may: Giữ nhiệt độ ổn định trong các hệ thống sấy, ủi và ép nhiệt, giúp sấy nhanh vải sợi và tiết kiệm điện năng.
• Nhà máy nhiệt điện: Loại bỏ nước ngưng trên đường ống dẫn hơi chính, bảo vệ tuabin khỏi búa nước, đảm bảo hiệu suất phát điện liên tục.
• Thiết bị trao đổi nhiệt: Xả nước ngưng kịp thời trong các bình gia nhiệt và nồi hấp, duy trì bề mặt trao đổi nhiệt luôn tiếp xúc với hơi bão hòa.
• Chế biến thực phẩm: Đảm bảo hơi khô, nhiệt độ đồng đều trong các dây chuyền gia nhiệt, hấp và tiệt trùng, an toàn vệ sinh và không làm ướt sản phẩm.
• Hóa chất và dược phẩm: Cung cấp hơi sạch, ổn định cho các quy trình tiệt trùng, cô đặc và chưng cất, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt của hệ thống clean steam.
• Hệ thống sưởi công nghiệp: Xả nước ngưng liên tục trong hệ thống sưởi nhà xưởng, duy trì nhiệt độ không gian ổn định và tiết kiệm năng lượng.

Lưu ý khi chọn và lắp đặt bẫy hơi

Việc chọn đúng loại cốc ngưng hơi và lắp đặt đúng kỹ thuật là yếu tố then chốt quyết định hiệu suất và tuổi thọ của toàn bộ hệ thống. Dưới đây là những tiêu chí quan trọng cần cân nhắc kỹ trước khi đưa ra quyết định.

Các tiêu chí chọn bẫy hơi phù hợp

✅ Áp suất và nhiệt độ: Xác định áp suất và nhiệt độ tối đa của hệ thống. Nên chọn thiết bị có khả năng chịu được mức cao hơn thông số vận hành thực tế để đảm bảo an toàn lâu dài.

✅ Lưu lượng nước ngưng: Ước tính lưu lượng ngưng tụ tối đa của hệ thống. Chọn bẫy hơi có khả năng xử lý lượng nước ngưng bằng hoặc lớn hơn mức ước tính để tránh tồn đọng.

✅ Kích thước bẫy: Chọn kích thước tương đương với đường kính đường ống của hệ thống. Bẫy quá nhỏ sẽ giảm năng suất xả và làm tăng lượng nước ngưng tích đọng, ảnh hưởng đến hiệu suất toàn hệ thống.

✅ Loại hệ thống vận hành: Hệ thống hơi bão hòa cần bẫy xả được cả nước ngưng và khí không ngưng tụ. Hệ thống hơi quá nhiệt cần bẫy xử lý thêm lượng nhỏ hơi quá nhiệt. Hệ thống chân không cần bẫy hoạt động được ở áp suất thấp.

✅ Vật liệu chế tạo: Ưu tiên các vật liệu thép không gỉ hoặc kim loại kháng ăn mòn tốt, đặc biệt trong môi trường hóa chất hoặc hơi có tính ăn mòn cao, để đảm bảo độ bền và kéo dài tuổi thọ thiết bị.

✅ Thương hiệu và nguồn gốc: Lựa chọn nhà cung cấp uy tín với sản phẩm chính hãng, có đầy đủ chứng từ và minh bạch về nguồn gốc xuất xứ. Đảm bảo có đầy đủ chính sách bảo hành và hỗ trợ kỹ thuật sau bán hàng.

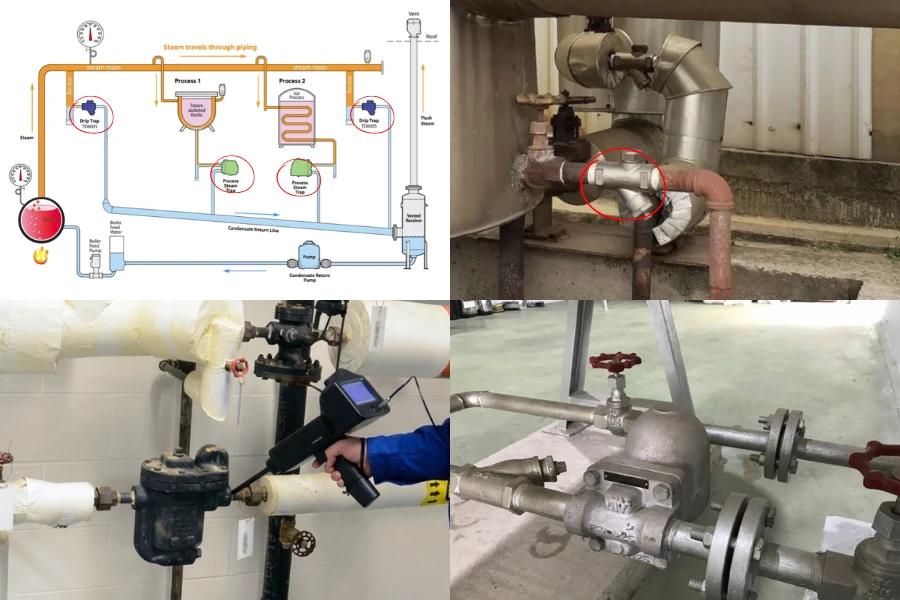

Hướng dẫn lắp đặt đúng chuẩn kỹ thuật

Mặc dù bẫy hơi có cấu tạo đơn giản, việc lắp đặt vẫn cần tuân thủ đúng từng bước kỹ thuật để đảm bảo xả nước ngưng hiệu quả và không thất thoát hơi nước trong quá trình vận hành.

Bước 1: Chuẩn bị dụng cụ và thiết bị

Chọn bẫy hơi nước đúng kích cỡ, chất liệu, kiểu kết nối, khả năng chịu nhiệt độ và áp suất phù hợp với đường ống cần lắp đặt.

Kiểm tra tổng quan bên ngoài thiết bị, đảm bảo không bị trầy xước hay móp méo trước khi đưa vào lắp đặt.

Chuẩn bị đầy đủ dụng cụ: băng tan làm kín, bulong, gioăng cao su, van khóa, lọc y và đường ống xả kèm theo.

Bước 2: Xác định vị trí lắp đặt

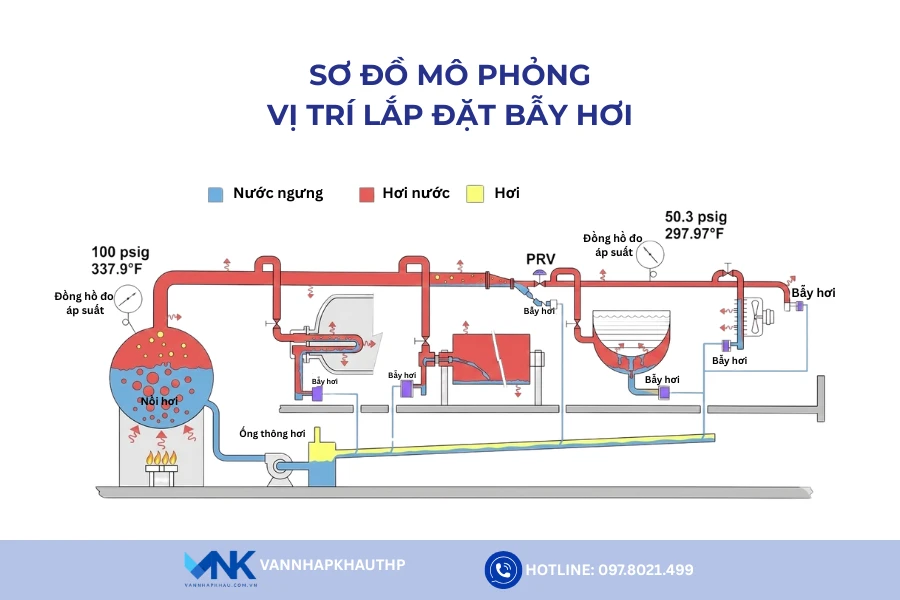

Chọn điểm thấp nhất của hệ thống đường ống để nước ngưng tự nhiên chảy xuống và dễ dàng thoát ra ngoài.

Ưu tiên vị trí gần thiết bị sinh nước ngưng như bộ gia nhiệt, đầu ra nồi hơi hoặc bình trao đổi nhiệt.

Tuyệt đối không lắp tại đỉnh hoặc vị trí cao vì nước ngưng không thể tự chảy lên để thoát ra.

Bước 3: Tiến hành lắp đặt

Đưa bẫy hơi vào đúng vị trí, căn chỉnh chiều dòng chảy theo mũi tên chỉ hướng dập nổi trên thân cốc ngưng hơi.

Với kiểu lắp ren: quấn băng tan tại vị trí kết nối và siết chặt theo khớp ren.

Với kiểu lắp bích: hàn mặt bích cố định vào đường ống, đặt bẫy vào khớp bulong trùng nhau, chèn gioăng cao su và siết đều tay theo trục đối xứng để tránh cong vênh mặt bích.

Lắp van khóa trước và sau bẫy hơi để kiểm soát dòng chảy, có thể dùng van cổng hoặc van bi.

Lắp thêm lọc y phía trước bẫy nước ngưng để loại bỏ cặn bẩn trong đường ống trước khi lưu chất đi qua thiết bị.

Lắp đường ống xả nước ngưng về bể chứa với độ nghiêng nhẹ. Không lắp nằm ngang hoặc dốc ngược vì nước ngưng sẽ không thể thoát ra hoàn toàn.

Bước 4: Kiểm tra và đưa vào vận hành

Kiểm tra lại toàn bộ các vị trí kết nối, van khóa, lọc y và đường ống xả sau khi hoàn thành lắp đặt.

Mở hệ thống, cho hơi đi qua từ từ và quan sát tình trạng vận hành của bẫy hơi.

Nếu không có rò rỉ và bẫy hơi xả nước ngưng hiệu quả, có thể đưa vào vận hành chính thức.
