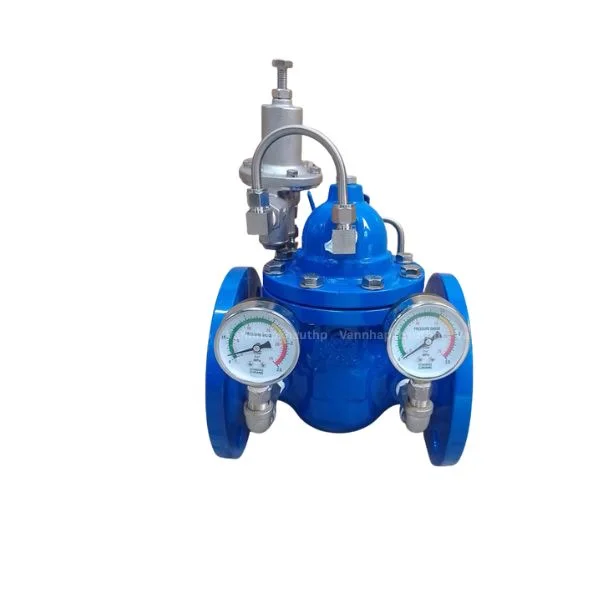

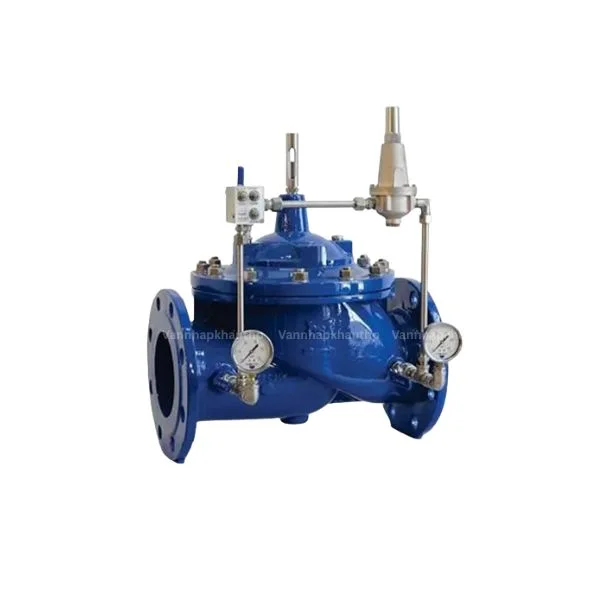

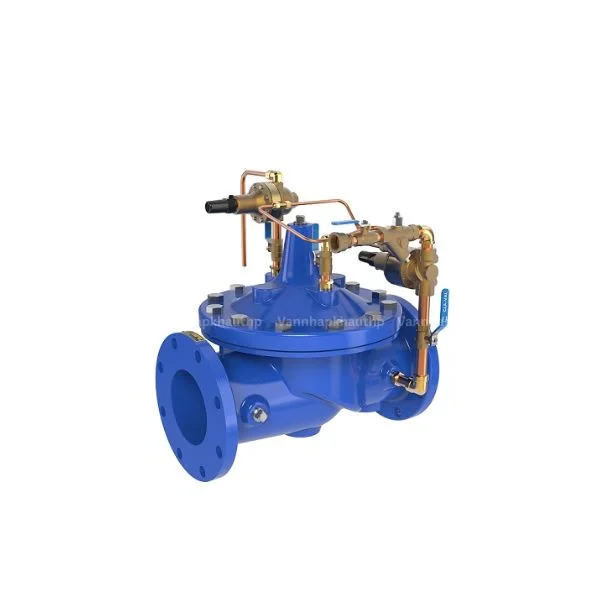

I. Mô tả van giảm áp thủy lực là gì?
Van giảm áp thủy lực hay còn gọi van giảm áp mặt bích tên tiếng anh (Pressure Reducing Valves) là một thiết bị dùng để giảm và ổn định áp lực đầu ra. Van có nhiệm vụ làm cho áp lực đầu ra luôn nhỏ hơn hoặc bằng đầu vào. Nó hoạt động nhờ vào áp lực của dòng nước, có nghĩa tự động hoàn toàn, dựa vào cơ chế của pilot van có thể điều chỉnh mức áp đầu ra chính xác.
Van giảm áp thủy lực mặt bích đường kính từ D40 – D600 dùng lắp đặt trong hệ thống cấp thoát nước, hệ thống PCCC và các công trình công nghiệp, thủy lợi… Đây là thiết bị van giảm áp bảo vệ đường ống, bảo vệ cả các thiết bị trên đường ống, giảm thất thoát nước, hạn chế nứt ống, phân phói áp lực linh hoạt.
Chúng tôi chuyên cung cấp và phân phối van giảm áp thủy lực chính hãng xuất xứ từ Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu. Đảm bảo hàng chất lượng, đa dạng mấu, bền đẹp, chế độ bảo hảnh. Liên hệ ngay để được tư vấn và giải đáp thắc mắc!
II. Thông số van giảm áp thủy lực

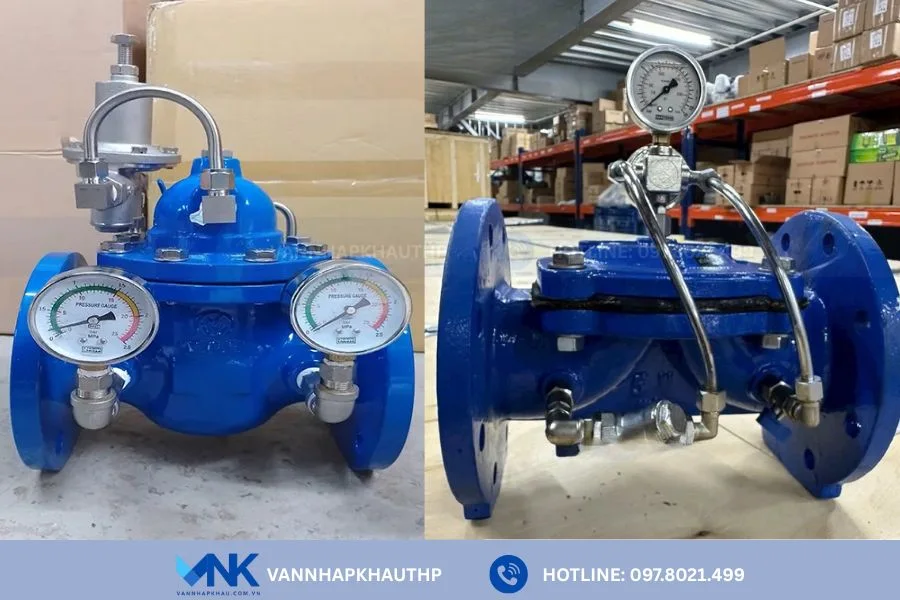

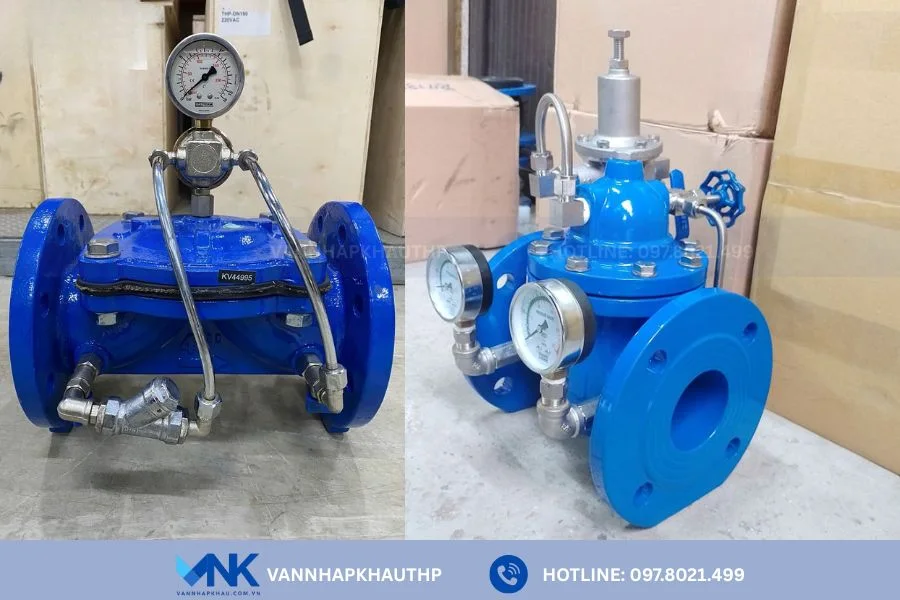

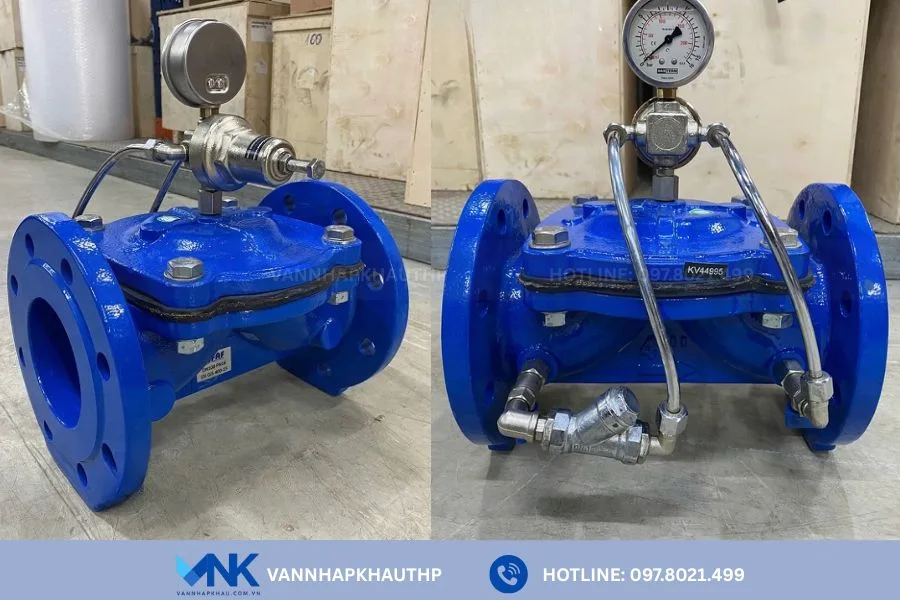

Thông tin sản phẩm:
- Vật liệu: Gang
- Kích cỡ: 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A
- Áp suất hoạt động: 16kg/cm2, 25 kg/cm2
- Áp suất cài đặt đầu ra: Từ 0 bar ~ 16 bar
- Tùy điều chỉnh: 2 ~ 16 bar, 0,5 ~ 4 bar , 0,5 ~ 6 bar , 2 ~ 10 bar
- Kết nối: Mặt bích
- Tiêu chuẩn mb: JIS, BS, DIN
- Hãng van: Wonil, KBV, Tafur, Farg, Naning, AMG
- Xuất xứ: Korea, Taiwan, Thổ Nhĩ Kỳ, Malaysia, China
Trên đây là sản phẩm van công nghiệp thủy lực có thông số kỹ thuật chung, để tìm hiểu thêm về thông tin chi tiết các loại van:
- Van giảm áp nước
- Van giảm áp hơi nóng
- Van giảm áp khí nén
- Van giảm áp lắp ren
- Van giảm áp lắp bích
Quý khách hàng hay liện hệ trực tiếp với chúng tôi để được tư vấn giải đáp và báo giá chi tiết! Sau đây mời các bạn thảm khảo thêm các thông tin cơ bản về dòng van giảm áp thủy lực.

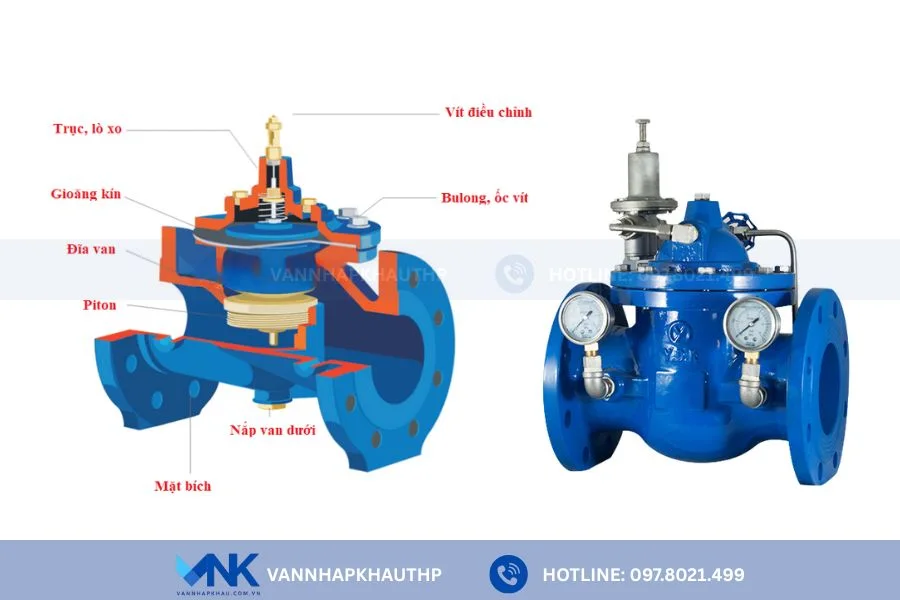

III. Cấu tạo van giảm áp thủy lực
Van giảm áp thủy lực được tách ra làm 3 bộ phận chính đó là:
- Phần thân van giảm áp
- Phần ống dẫn
- Phần đồng hồ và Pilot
Van giảm áp cơ:
Thân van giảm áp được thiết kế hai đầu là dạng mặt bích, được đúc từ gang cầu, toàn bộ được phủ lớp sơn EPOXY dày chất lượng. Chi tiết bên trong bao gồm ty van, lá van, nắp van. Chịu được áp lực cao, chống ăn mòn môi trường ẩm.
Hiện nay thì van giảm áp có nhiều loại, dựa vào chất liệu và kiểu kết nối ống chúng tôi có: Van giảm áp gang, Van giảm áp đồng, Van giảm áp inox.
Hệ thống ống dẫn:
Ống dẫn khí của van có cấu tạo bằng đồng thau, chống rỉ sét, kết nối các hệ thống lại với nhau.
Đồng hồ và Pilot:
Đồng hồ đo áp được lắp thành 2 cái 2 bên hệ thống ống dẫn để đo áp lực đầu vào và đầu ra. Pilot là hệ thống điều khiển lá van dựa vào áp lực đầu vào hệ thống ống dẫn chỉnh áp suất đầu ra. Chỉnh áp theo nhu cầu bằng cách vặn bu lông chỉnh trên đầu pilot
Chú ý: Hiện nay chúng tôi đang cung cấp và phân phối các loại van thủy lực kiểu mặt bích Wonil của Hàn Quốc, Naning của Trung Quốc, KBV của Thổ Nhĩ Kỳ, AMG của Malaysia, Shinyi của Đài Loan. Quý khách hàng hay liên hệ để lựa chọn và đặt hàng theo yêu cầu. Liên hệ ngay để được tư vấn kỹ thuật và giải đáp báo giá.
IV. Nguyên lý hoạt động van giảm áp thủy lực
Áp suất đầu vào của van do áp suất trên hệ thống quy định. Áp suất đầu ra được cài đặt chỉnh bằng cách vặn pilot đến áp lực móng muốn của người sử dụng.
Áp suất cài đặt đầu ra phải nhỏ hơn hoặc bằng đầu vào, tuy nhiên theo thực tế chúng ta nên để áp suất đầu ra thấp hơn đầu vào tối thiểu từ 2kg/cm2 – tối đa 8 kg/cm2 để vận hành tốt.
Mời quý khách hàng tham khảo qua video sau:
V. Ưu điểm của van giảm áp thủy lực
Van giảm áp thủy lực có nhiều ưu điểm hơn so với van giảm áp nước đó là:
- Van vận hành tự động dựa vào lực chảy của dòng nước trên đường ống
- Van được làm từ gang cầu, chịu được áp lực, chống rỉ sét, an toàn cho nước sạch
- Van lắp cho các đường ống lớn từ 50 – 300.
- Van giảm áp được kết nối với các thông số tiêu chuẩn mặt bích JIS, BS, DIN, ANSI
- Điều chỉnh van rất chính xác và dễ dàng thông qua pilot
- Bảo vệ toàn bộ hệ thống và thiết bị trên đường ống
- Giá thành hợp lý, hỗ trợ vận chuyển
- Dễ dạng thay thế, bảo trì, lắp đặt
VI. Lưu ý lắp đặt van giảm áp thủy lực
Van giảm áp được lắp đặt vào hệ thống mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:
- Lắp van đúng chiều hoạt động của van (được báo bằng ký hiệu chỉ hướng trên thân van).
- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín cho hệ thống.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
- Trước van giảm áp nên lắp một van Y lọc để hạn chế rác vào van gây rách lá van, kẹt van.

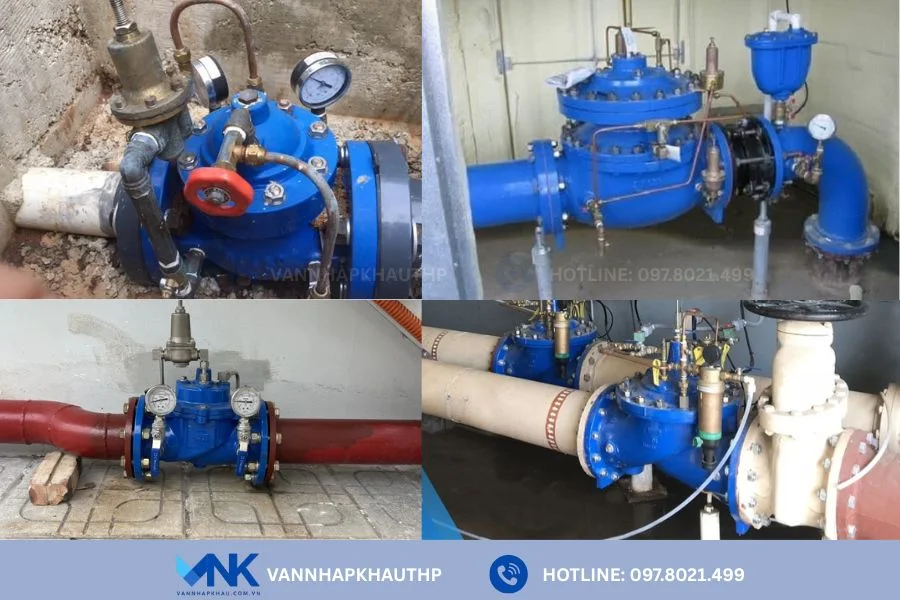

VII. Ứng dụng van giảm áp thủy lực
- Van giảm áp thủy lực được ứng dụng để bảo vệ đường ống, hệ thống máy bơm và thiết bị trên đường ống.
- Giảm và hạn chế thất thoát nước, giảm hiện rạn nứt dẫn đến tình trạng vỡ ống
- Điều tiết áp lực trên toàn hệ thống linh động
- Chống áp lực quá cao
- Lựa chọn chính loại van là sự quyết định đến sự thành công hay không của toàn bộ hệ thống, tiết kiệm chi phí, an toàn khi sử dụng.
VIII. Một số loại van giảm áp hiện nay chúng tôi đang cung cấp
1. Van giảm áp hơi nóng – khí nén
|
2. Van giảm áp nước
|
IX. Báo giá van giảm áp thủy lực
Van giảm áp thủy lực sẽ được lựa chọn theo yêu cầu từ phía khách hàng cho phù hợp nhất với hệ thống. Chúng tôi cung cấp các loại van giảm áp đồng, van giảm áp inox, van giảm áp gang. Được nhập khẩu trực tiếp từ các hãng Wonil – Korea, AMG – Malaysia, KBV – Thổ Nhĩ Kỳ, Naning – China.
Tùy vào như cầu của quý khách hàng để Van Nhập Khẩu sẽ tư vấn lắp đặt hoàn chỉnh. Do vậy quý khách hãy liên hệ trực tiếp với để được tư vấn giải đáp, báo giá chi tiết van giảm áp thủy lực mặt bích phù hợp nhất.
Chúng tôi chuyên cung cấp van giảm áp, van an toàn thủy lực, van phao thủy lực. Liên hệ ngay để được nhận ngay báo giá, hình ảnh thực tế, catalogue hoặc đến trực tiếp công ty để kiểm tra hàng.
Liên hệ ngay Hotline để được tư vấn và báo giá !
