Van điện từ khí nén là loại van thông dụng trong hệ thống khí nén với nhiệm vụ đóng mở, điều tiết lưu chất khí nén. Vậy cụ thể van điện từ khí nén là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Các loại van điện từ khí nén phổ biến hiện nay? Hãy cùng chúng tôi tìm hiểu qua bài viết giới thiệu dưới đây nhé.

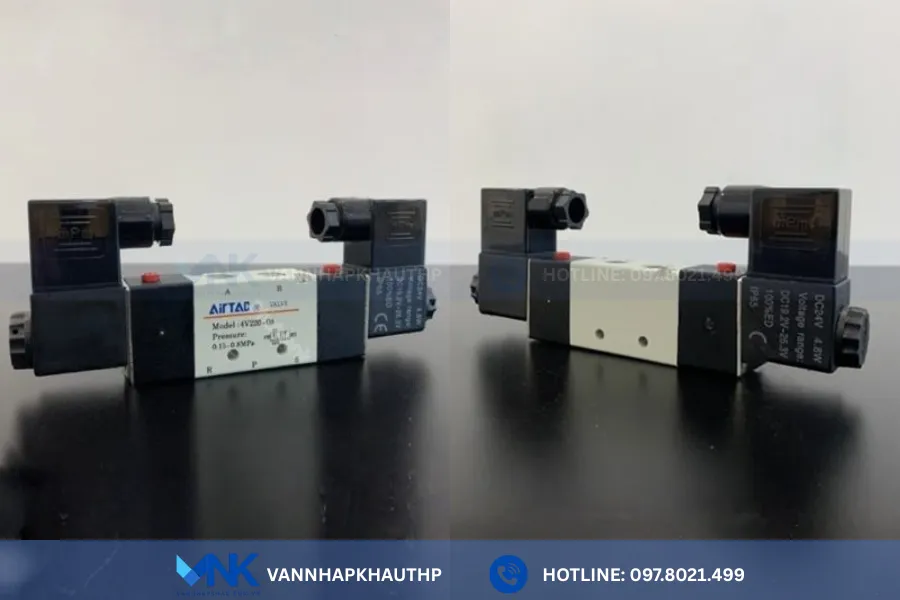

Van điện từ khí nén là gì?
Van điện từ khí nén hay còn gọi là van solenoid khí nén, tiếng Anh là Pneumatic solenoid valve, là thiết bị không thể thiếu trong hệ thống lưu chất khí nén. Về chức năng tùy thuộc vào vị trí được lắp đặt, van sẽ có nhiệm vụ đóng, mở dòng khí nén hay điều chỉnh hướng khí nén đến các thiết bị cần sử dụng.
Hiện nay, van điện từ khí nén được sản xuất mẫu mã khá đa dạng, gồm các loại chính như van điện từ khí nén 5/2, 5/3, 4/3, 3/2, 2/2. Chất liệu chế tạo van chủ yếu inox, nhựa, thép, gang. Dạng van thường đóng hoặc thường mở và sử dụng nguồn điện áp thông dụng 24V, 220V, 110V…
Thông số kỹ thuật chung
| Kích cỡ | DN10, DN15, DN20 (17,15mm – 21,34mm – 26,67mm) |
| Vật liệu | Hợp kim nhôm, đồng, gang, kẽm |
| Điện áp | 12V, 24V, 110V, 220V |
| Dải điện áp có sẵn | ±10% |
| Công suất tiêu thụ | AC: 4.8 / 4.4VA, 6 / 4.9VA — DC: 2W |
| Phạm vi áp suất hoạt động | 0.2 ~ 0.8 MPa |
| Áp lực khí nén | 1 MPa |
| Nhiệt độ hoạt động | -5℃ ~ 50℃ (không đóng băng) |
| Trọng lượng | 203g ~ 338g |
| Hãng sản xuất | Airtac, TPC, SMC, Festo, STNC,… |
| Xuất xứ | Đài Loan, Đức, Hàn Quốc, Trung Quốc,… |
| Bảo hành | 12 Tháng |

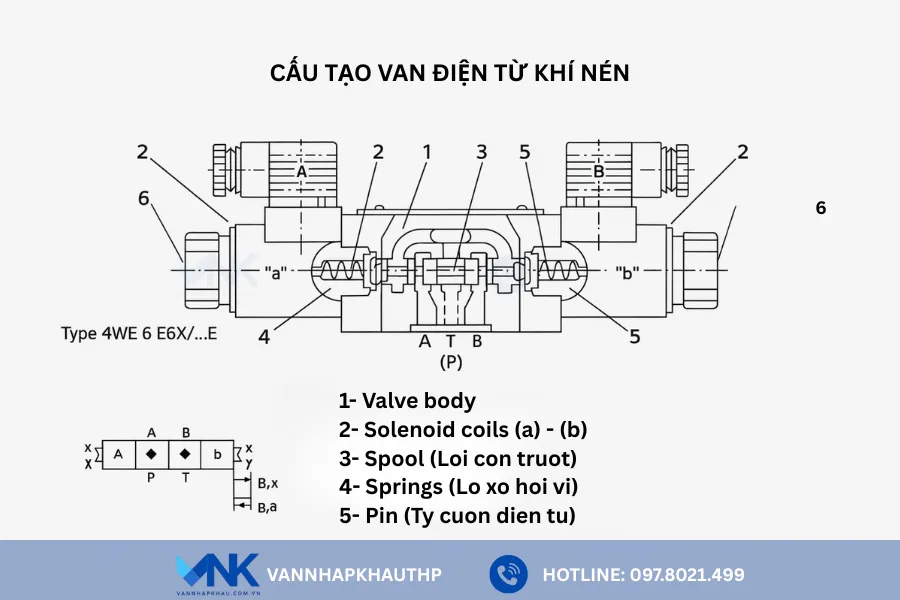

Cấu tạo van điện từ khí nén
Van điện từ khí nén được thiết kế chuyên dụng với 4 bộ phận chính:
- Thân van: Chế tạo từ nhôm, đồng thau, inox hoặc nhựa, có nhiệm vụ bảo vệ các chi tiết bên trong và chịu áp lực khí nén. Bên trong có khoang rỗng với các khe rãnh để khí lưu thông, bên ngoài có cửa vào, cửa ra và cửa xả.
- Piston (thanh trượt): Được thiết kế dạng trục có các đoạn phình to để chia khoang bên trong thân van. Nhiệm vụ chính là nhận tín hiệu từ cuộn coil và di chuyển để đóng/mở dòng khí nén.
- Cuộn coil điện từ: Gồm dây đồng quấn quanh lõi thép từ tính, bọc nhựa Epoxy chống ẩm và chịu nhiệt. Khi có điện, cuộn coil tạo từ trường để hút hoặc đẩy piston, điều khiển đóng/mở van.
- Lò xo đàn hồi: Giúp đẩy piston trở về vị trí ban đầu nhanh chóng và chính xác khi ngắt điện.
Điểm mạnh của van điện từ khí nén
✅ Đây là dòng van điện từ có thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt, tích hợp với các đường ống hoặc cụm thiết bị khí nén.
✅ Điều khiển tự động hoàn toàn nhờ lực từ trường sinh ra từ cuộn coil, thời gian phản hồi nhanh,chỉ vài giây cho 1 chu trình và độ chính xác cao nên đáp ứng tốt các hệ thống yêu cầu tốc độ cao.
✅ Có nhiều dạng kết cấu theo số cửa, số vị trí như 2/2, 3/2, 5/2, 5/3 phù hợp với nhiều nhu cầu: đóng mở đơn thuần, đảo chiều, phân phối khí.
✅ Sử dụng dòng điện áp khác nhau thông dụng tại nhiều khu vực và linh hoạt với các nhà máy, khu công nghiệp: DC 12V, DC 24V, AC 110V, AC 220V.
✅ Thời gian phản hồi nhanh giảm hao phí khí nén nên giúp tiết kiệm chi phí sản xuất và vận hành cho hệ thống.
✅ Thân van thường làm từ nhôm, đồng hoặc inox, có khả năng chống ăn mòn và chịu áp lực tốt, nhiệt độ cao.
✅ Một số dòng van điện từ khí nén có tiêu chuẩn chống bụi, chống nước đạt IP65, IP67 thích hợp cho môi trường ẩm ướt, bụi bẩn hoặc ngoài trời.
✅ Ứng dụng rộng rãi trong hầu hết các hệ thống sử dụng nguồn năng lượng khí nén trong các nhà máy, khu công nghiệp sản xuất thực phẩm, đồ uống, hóa chất, xăng dầu…
Các loại van điện từ khí nén phổ biến hiện nay

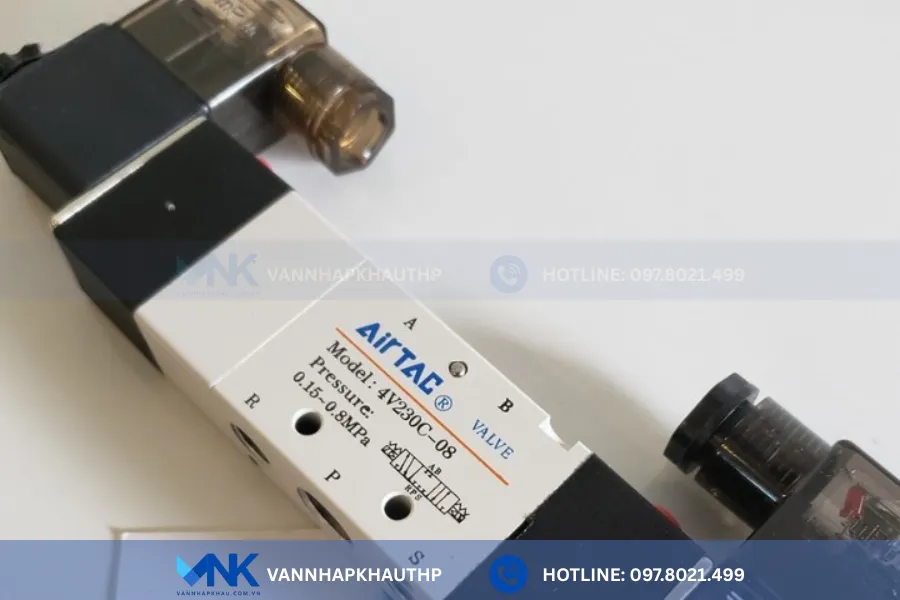

Van điện từ khí nén 5/3
Van điện từ 5/3 khí nén được thiết kế 5 cửa 3 vị trí gồm: 1 cửa cấp nguồn khí nén, 2 cửa thực thi, 2 cửa xả; 3 vị trí gồm: vị trí không hoạt động – vị trí cấp nguồn thực thi 1 và vị trí cấp nguồn thực thi 2.
Ưu điểm cho phép giữ xi lanh ở vị trí trung gian, linh hoạt trong điều khiển. Đặc biệt, đáp ứng tốt các ứng dụng phức tạp nhờ nhiều chế độ trung gian, đảm bảo an toàn khi mất điện. Tuy nhiên, so với các loại khác cấu tạo phức tạp hơn, kích thước lớn hơn và giá thành cũng cao hơn.

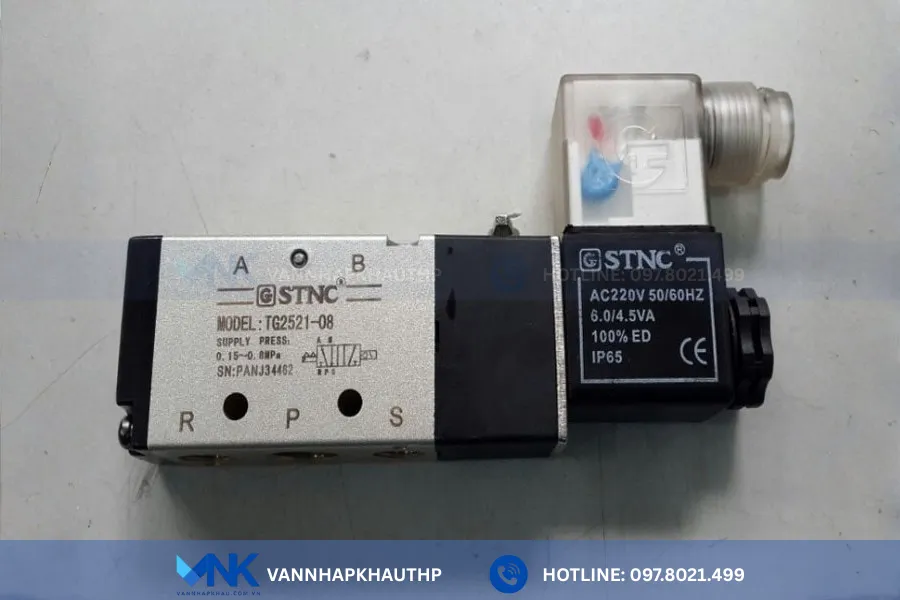

Van điện từ khí nén 5/2
Mẫu van này được sản xuất 5 cửa, 2 vị trí gồm 1 cửa cấp nguồn khí nén, 2 cửa thực thi, 2 cửa xả; 2 vị trí gồm vị trí cấp khí đóng, vị trí cấp khí mở. Cửa ra 1 sẽ thông với cửa xả 1, cửa ra 2 thông với cửa xả 2.
Nguyên lý hoạt động, ban đầu van ở vị trí đóng, cửa cấp khí nén thông với cửa ra 1, cửa xả 1 đóng, cửa ra 2 thông với cửa xả 2. Tiến hành cấp nguồn điện, piston sẽ dịch chuyển sang trạng thái mở, lúc này cửa cấp nguồn khí nén thông với cửa ra 2, cửa ra 1 thông với cửa xả 1, cửa xả 2 đóng.
Ưu điểm nổi bật đảo chiều nhanh nên còn được gọi là van đảo chiều khí nén. Do đó phù hợp cho điều khiển xi lanh tác động kép và ứng dụng phổ biến trong môi trường công nghiệp. Nhược điểm chỉ có 2 vị trí làm việc và không giữ được vị trí trung gian.
Van điện từ khí nén 4/2
Van điện từ khí nén 4/2 được thiết kế 4 cổng kết nối gồm 1 cổng khí vào, 2 cổng khí ra và 1 cổng xả chung và 2 vị trí gồm vị trí cấp khí đóng, vị trí cấp khí mở. Nguyên lý hoạt động tương tự dạng 5/2, điểm khác biệt duy nhất ít cửa xả hơn nên xả khí chậm hơn. Ưu điểm thiết kế gọn nhẹ, tiết kiệm không gian lắp đặt và chi phí thấp hơn dạng 5/2. Tuy nhiên chỉ phù hợp với hệ thống có áp suất nhỏ hoặc trung bình.

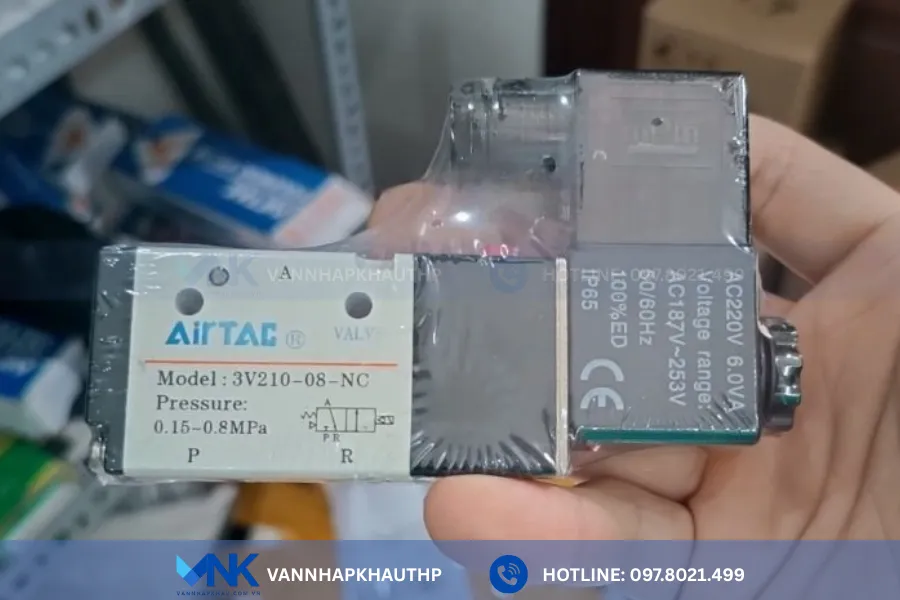

Van điện từ khí nén 3/2
Van điện từ khí nén 3/2 được thiết kế 3 cổng, 2 vị trí gồm 1 cổng cấp khí, 1 cổng khí ra, 1 cổng xả khí; 2 vị trí gồm vị trí cấp khí đóng, vị trí cấp khí mở. Loại van này thường dùng cho xi lanh tác động đơn chỉ cần một cửa khí cấp, 1 cửa xả và có 2 dạng thường đóng, thường mở, linh hoạt theo nhu cầu.
Ưu điểm kết cấu đơn giản, ít cổng, dễ dàng lắp đặt và không chiếm nhiều diện tích. Quan trọng giá thành rẻ và tiết kiệm khí nén.

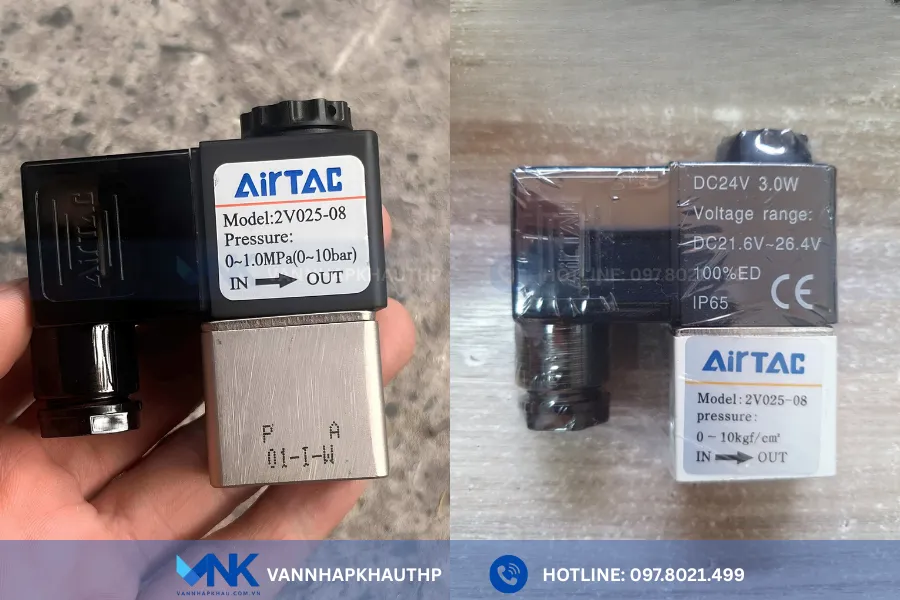

Van điện từ khí nén 2/2
Van điện từ 2/2 khí nén là dòng van thông dụng nhất với chế tạo gồm 2 cổng gồm 1 cổng vào, 1 cổng ra và 2 vị trí gồm vị trí cấp khí đóng, vị trí cấp khí mở. Ưu điểm thời gian đóng mở nhanh, cấu tạo đơn giản, dễ bảo trì, bảo dưỡng, phù hợp với hệ thống đóng mở thông thường.
Đặc biệt chi phí đầu tư thấp và hoạt động như công tắc khí nén . Nhược điểm khi thực hiện chức năng đóng mở cơ bản, không đảo chiều và không phù hợp với hệ thống phức tạp.
Các thương hiệu van điện từ khí nén tiêu biểu

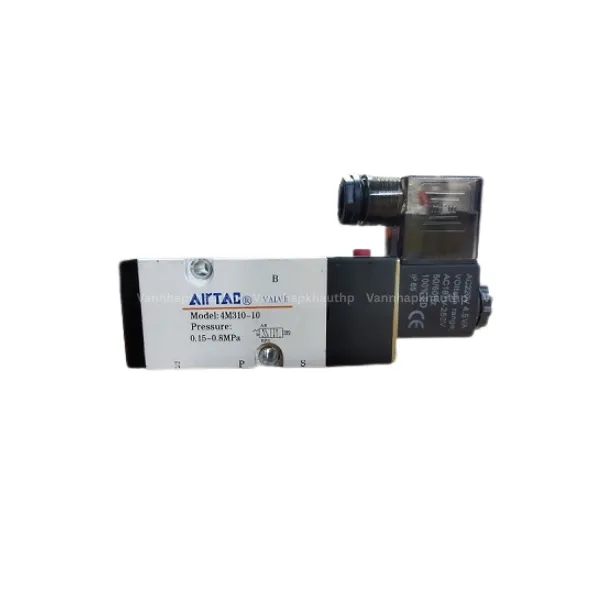

Van điện từ khí nén AirTAC
| Model tiêu biểu | Hình ảnh đại diện |
|
 |

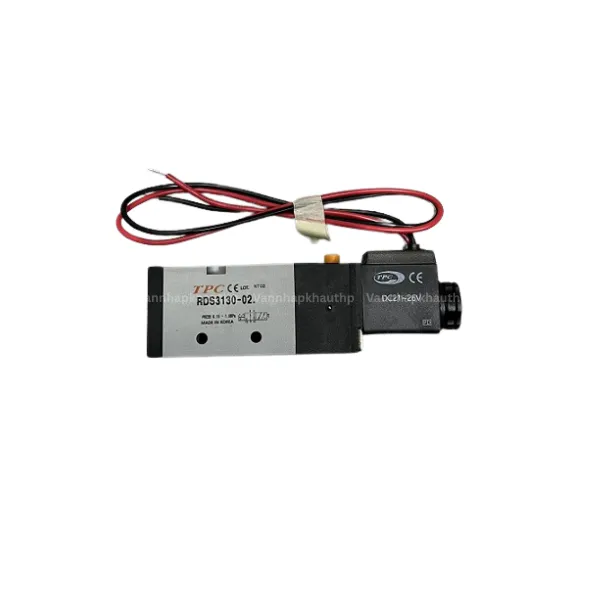

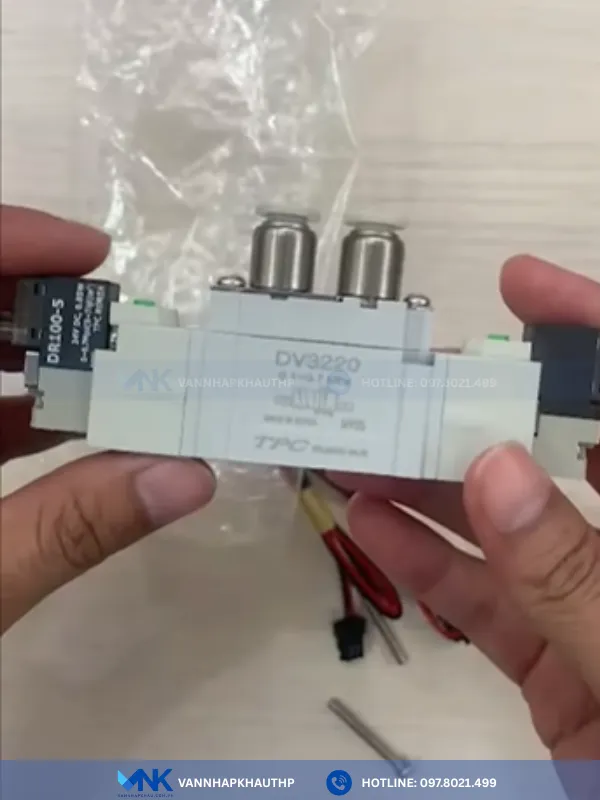

Van điện từ khí nén TPC
| Model tiêu biểu | Hình ảnh đại diện |
|
 |

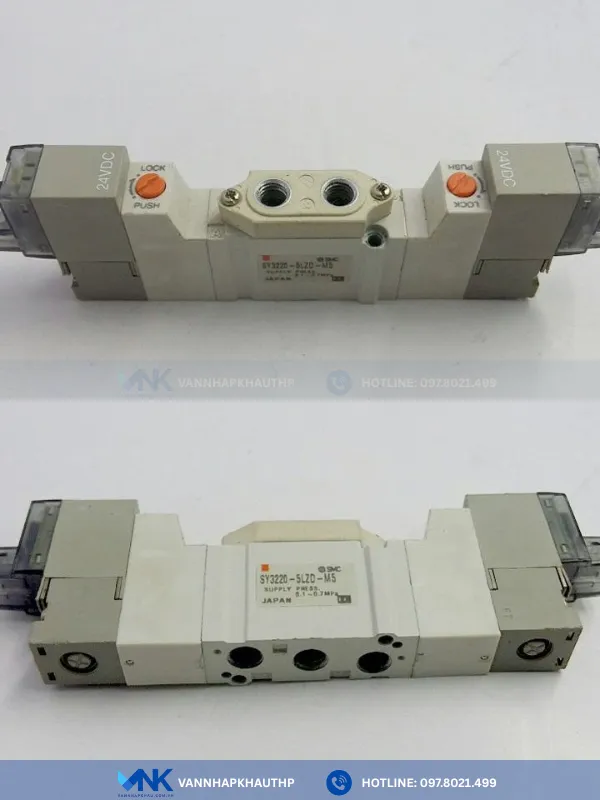

Van điện từ khí nén SMC
| Model tiêu biểu | Hình ảnh đại diện |
|
 |
Van điện từ khí nén Festo
| Model tiêu biểu | Hình ảnh đại diện |
|
 |

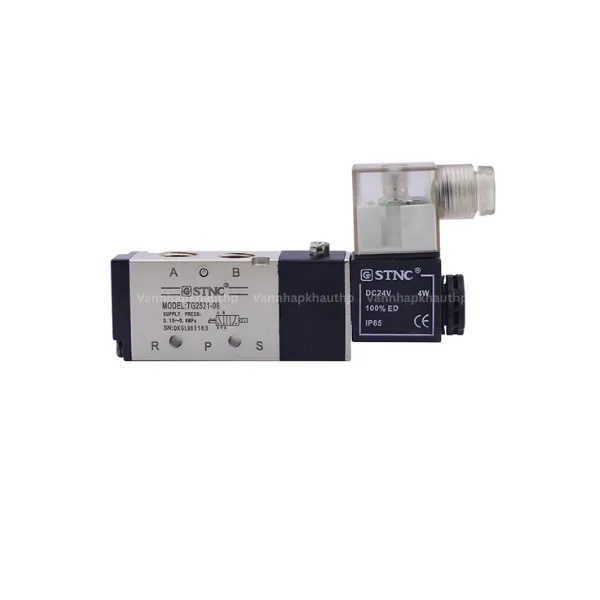

Van điện từ khí nén STNC
| Model tiêu biểu | Hình ảnh đại diện |

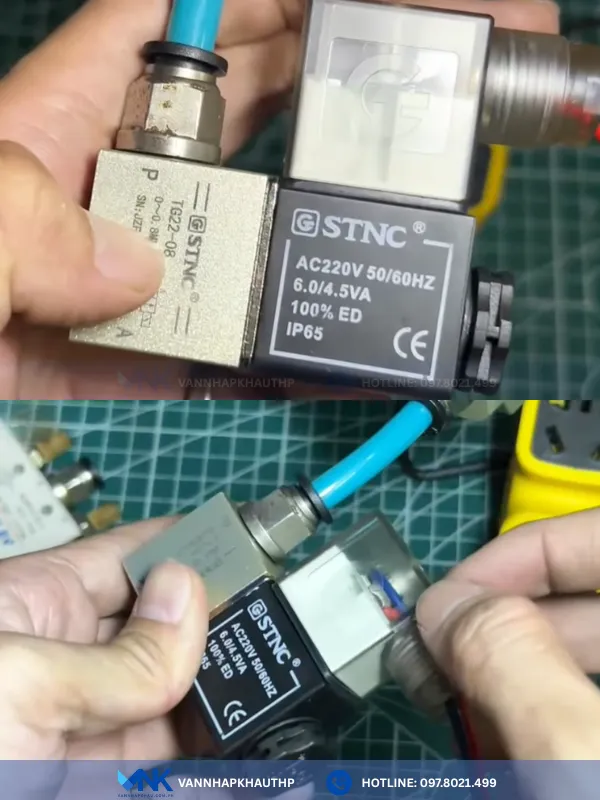

Van điện từ khí nén STNC:
|
 |

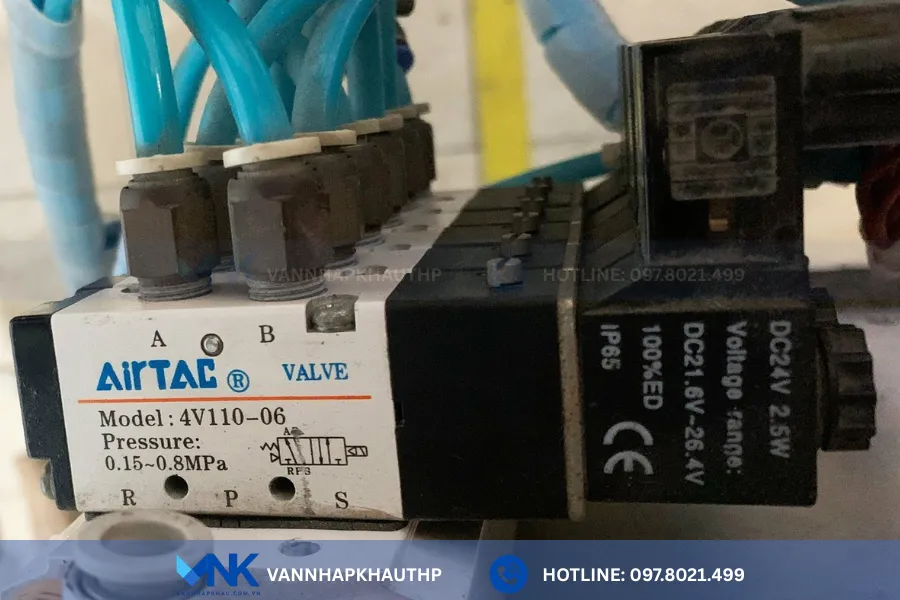

Ứng dụng thực tế của van điện từ khí nén
Với đặc thù được sản xuất chuyên dụng cho hệ thống lưu chất khí nén, hiện nay van điện từ khí nén có vai trò quan trọng và được ứng dụng rộng rãi trong hầu hết các hệ thống, dự án sử dụng lưu chất khí nén. Dưới đây là một số ứng dụng điển hình:
- Trong hệ thống tự động hóa công nghiệp với nhiệm vụ điều khiển, phân phối khí nén cho các thiết bị như xilanh, máy dập, máy ép…
- Trong các nhà máy sản xuất linh kiện cơ khí, ô tô, xe máy.
- Trong ngành sản xuất thực phẩm, dược phẩm được dùng để điều tiết dòng khí cho các thiết bị chiết rót, đóng nắp hoặc sấy khô.
- Được ứng dụng trong các trạm xử lý nước thải, hệ thống lọc nước công nghiệp.
- Trong ngành công nghiệp ô tô được dùng trong hệ thống phanh khí nén, hệ thống treo hơi và điều khiển cửa xe.
- Trong hệ thống HVAC được dùng để điều khiển cửa gió, bộ phận làm lạnh và điều tiết lượng khí nén cho các thiết bị trao đổi nhiệt.
- Được lắp đặt trong các thiết bị như máy lọc không khí, máy hút ẩm, máy trợ thở…

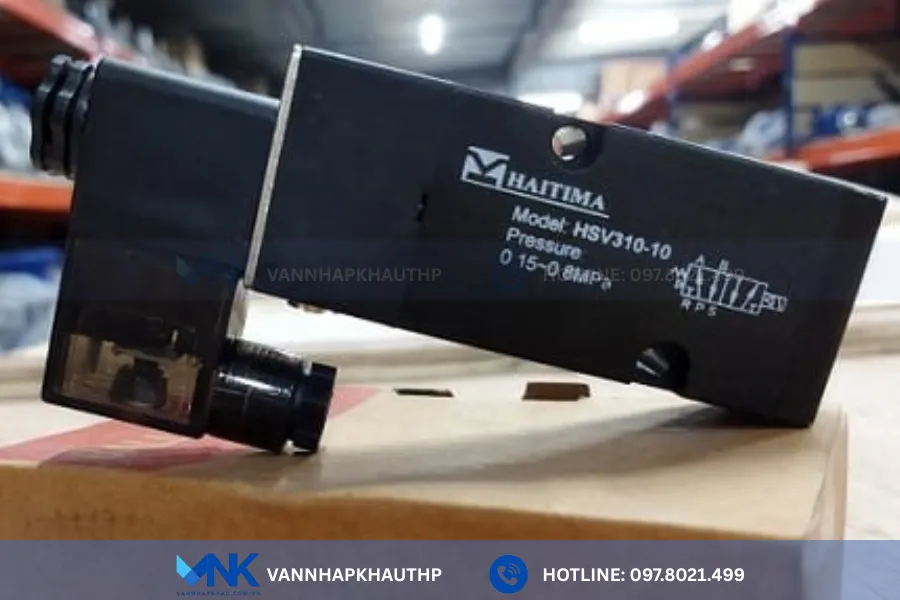

Địa chỉ mua van điện từ khí nén chính hãng, chất lượng
