Tìm hiểu về van dao vuông điều khiển khí nén
van cổng vuông dao điều khiển khí nén còn được gọi là một van dao, van dao điều khiển khí nén hoặc van dao điều khiển điện là một van mở ra bằng cách nâng một cửa tròn hoặc hình chữ nhật, nêm ra khỏi con đường của chất lỏng . Đặc điểm riêng biệt của van dao là bề mặt niêm phong giữa cổng và ghế là phẳng, vì vậy van dao thường được sử dụng khi dòng chảy thẳng của chất lỏng và hạn chế tối thiểu là mong muốn. Các mặt cổng có thể song song, nhưng thường là hình nêm.
Một van dao vuông khí nén, còn được gọi là một van cổng dao điều khiển bằng khí nén , là một van mở ra bằng hệ thống xinh lanh lên xuống nâng một cửa tròn hoặc hình chữ nhật / nêm ra khỏi con đường của chất lỏng . Đặc điểm riêng biệt của van dao khí nén là bề mặt niêm phong giữa cổng và ghế là phẳng, vì vậy van dao thường được sử dụng khi dòng chảy thẳng của chất lỏng và hạn chế tối thiểu là mong muốn. Các mặt cửa có thể song song, nhưng thường là hình nêm.
Đối với chất rắn và chất lỏng, một van dao đặc biệt thường được biết đến như một van cổng dao được sử dụng để cắt xuyên qua vật liệu.
Đây là dòng van khá đặc biệt dùng cho các hệ thống có lưu chất rắn, chất lỏng dễ bị kẹt ở cánh thì đây là một giải pháp tối ưu. Với các kết nối mặt bích dạng ép vuống và tròn, kích thước từ DN50 – DN500

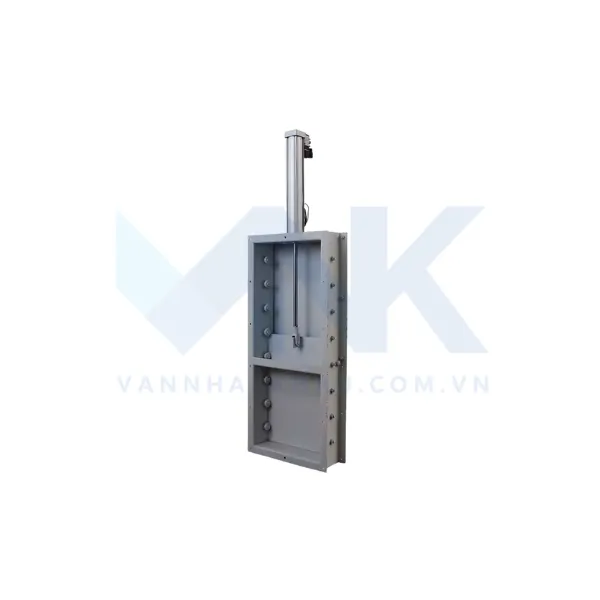

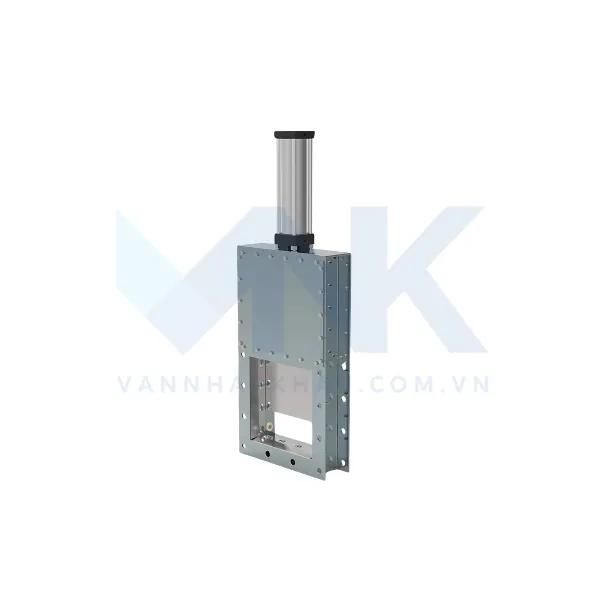

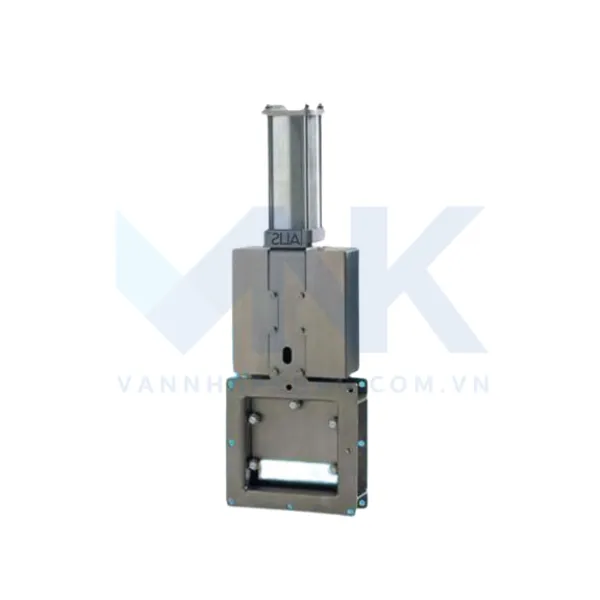

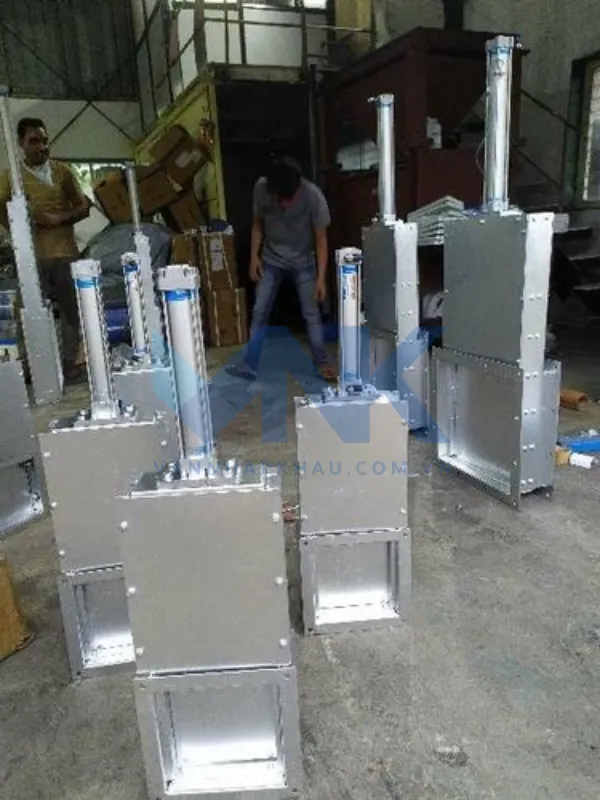

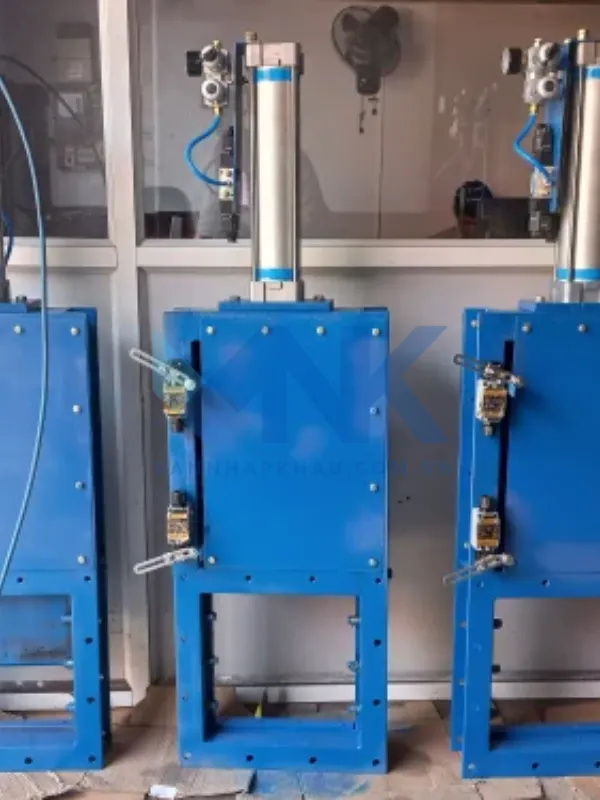

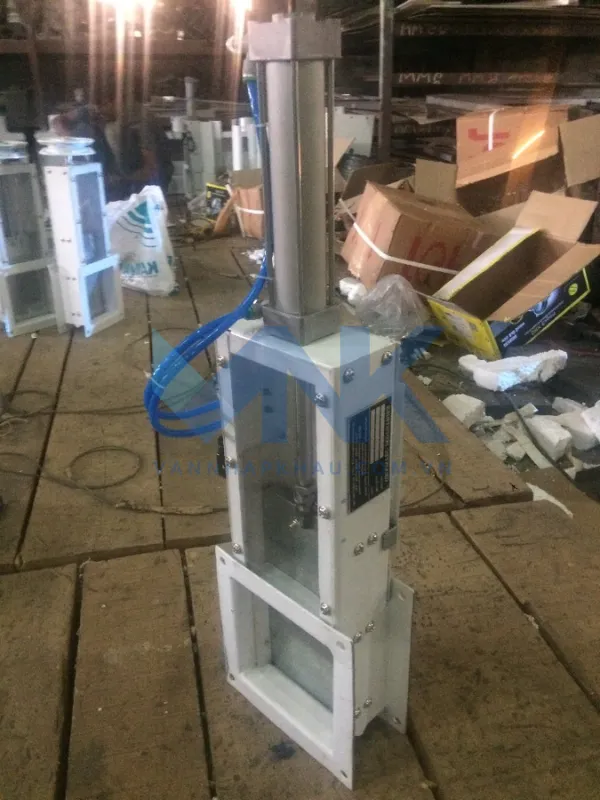

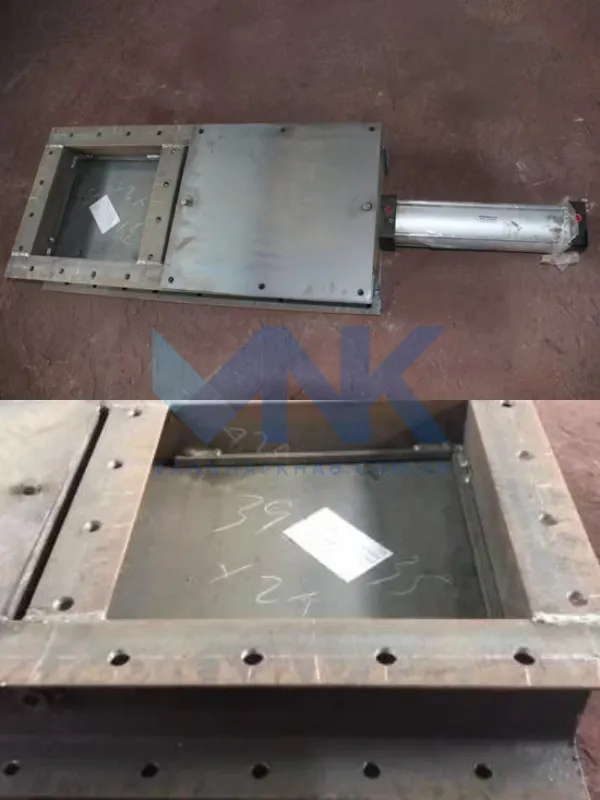

Hình ảnh thực tế van dao điều khiển khí nén dạng vuông
Thông số kỹ thuật van dao điều khiển khí nén
*Van dao khí nén:
– Kích thước: DN150-DN400 – DN450-DN550
– Áp lực công việc:
+ 6-10ba
+ 4-7Bar
– Loại: Mặt bích
– Tiêu chuẩn thiết kế: MSS SP-81
– Tiêu chuẩn mặt bích: DIN PN10, PN16,150LB, JIS 10K
– Mặt đối mặt: MSS SP-81
– Tiêu chuẩn kiểm tra: API-598
– Truyền động: tay quay, điện, khí nén, thủy lực, xích, electro-thủy lực, bánh
– Vật liệu chính: Q235 / Thép Không Gỉ
– Đĩa vật liệu: F55, F53,2205, SS310, SS316L, SS316, SS304
– Gioăng vật liệu: NBR, NR, EPDM, FKM, kim loại kim loại
– Đóng gói: PTFE, cao dựa trên nước, cao su đóng gói, graphite
Van dao điều khiển bằng khí nén
Ứng dụng cho Van dao khí nén: Bụi, Hạt rắn, than, dầu, hóa chất than trong một nhà máy điện, xỉ xả, xử lý nước thải, thực phẩm, giấy làm, y học, dầu khí và công nghiệp hóa chất, nước, dầu, hơi nước, kết nối hoặc cắt vữa, bột gỗ, tailings, sợi, bụi, hóa chất, xử lý nước thải , bể lắng, nhựa đường, hầm xuất khẩu, ngũ cốc, chất thải của nhà máy giết mổ và các phương tiện khác, xỉ thải, xử lý nước thải, thực phẩm, giấy làm, y học và công nghiệp hóa chất, nước, dầu, hơi nước, bột vàng, quặng, xỉ, than, bột giấy, bột gỗ liên hệ 0963.189.833
Phân loại van dao điều khiển khí nén
Van dao điều khiển khí nén cửa tròn
– Kích thước: DN50 – DN1400
– Áp lực công việc: 16bar 8bar 7bar 5bar 4bar
– Kiểu: Wafer, Lug
– Tiêu chuẩn thiết kế: MSS SP-81
– Tiêu chuẩn mặt bích: DIN PN10, PN16,150LB, JIS 10K, BẢNG E / D
– Mặt đối mặt: MSS SP-81
– Kiểm tra tiêu chuẩn: API-598Truyền tải: tay quay, điện, khí nén, thủy lực, xích, điện thủy lực, thiết bị
– Vật liệu chính: GGG40, CF8, CF8M, CF3, CF3M
– Đĩa vật liệu: F55, F53,2205, SS310, SS316L, SS316, SS304
– Niêm phong tài liệu: NBR, NR, EPDM, FKM, Kim loại kim loại
– Đóng gói: PTFE, cao dựa trên nước, cao su đóng gói, graphite
Van dao điều khiển khí nén cửa tròn
– Kích thước: DN150-DN200 – DN150 DN200 DN250-DN400 DN450-DN550 DN600-DN700
– Áp lực công việc: 10bar 7bar 5bar 3bar
– Tiêu chuẩn thiết kế: MSS SP-81
– Tiêu chuẩn mặt bích: PN10, PN16,150LB, JIS 10K
– Mặt đối mặt: MSS SP-81
– Kiểm tra tiêu chuẩn: API-598
– Truyền tải: hướng dẫn sử dụng, điện, khí nén, thủy lực, xích, điện thủy lực, thiết bị
– Vật liệu chính: CF3M, CF8M, CF8, WCB, GGG40
– Đĩa vật liệu: SS316L, SS304
– Niêm phong tài liệu: EPDM, Kim loại kim loại
– Đóng gói: PTFE, cao dựa trên nước, cao su đóng gói, graphite
– Phương tiện áp dụng: Áp dụng forDust, Rắn Hạt, than, dầu, hóa chất
Bấm xem nhiều hơn >>> Van dao điều khiển bằng khí nén
