Van dao inox điều khiển khí nén

Kênh hỗ trợ

1. Van dao inox điều khiển khí nén là gì?

Van dao inox điều khiển khí nén hay còn gọi là van cổng dao inox khí nén điều khiển có tên tiếng anh là knife gate valve pneumatic actuator. Đây là thiết bị dùng để đóng/mở cho phép hoặc chặn lưu chất đi qua van.

Van dao điều khiển khí nén được kết nối với thiệt truyền động khí nén, cánh van liên kết dạng ép, cánh đơn và đứng thẳng mỏng hình tròn hoặc hình vuông. Bộ xy lanh khí nén hoặc động theo cơ chế lên xuống tác động lên trục và cánh van giúp van mở/đóng. Cánh van là bộ phận tiếp xúc trực tiếp với lưu chất được thiết kế hoàn toàn bằng inox304 phù hợp với các môi trường ăn mòn, hóa chất và nhiệt độ.

Van dao điều khiển khí nén được lắp đặt tại các hệ thống nhà máy giấy, nhà máy xi măng, bộ mì, hệ thống thủy điện, cấp thoát nước. Đặc biệt các hệ thông lớn của ngành khai thác dầu mỏ, khí đốt, sắt thép, than bột v…vvv

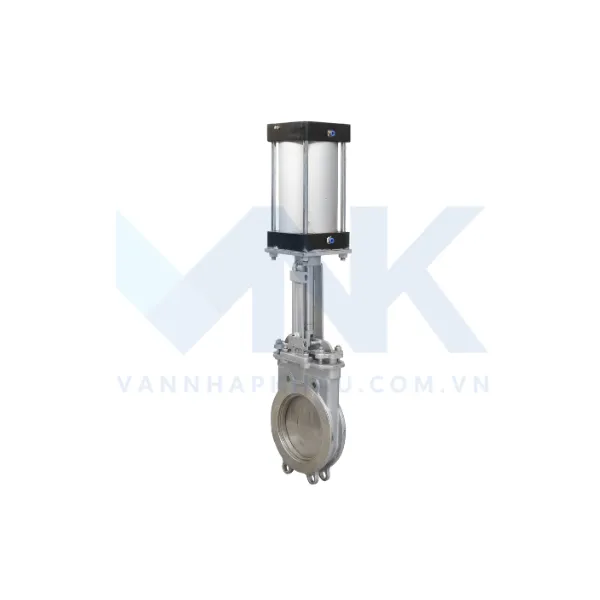

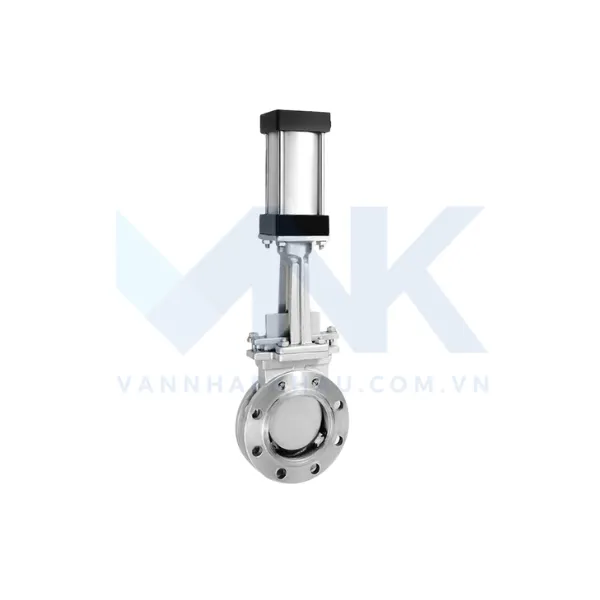

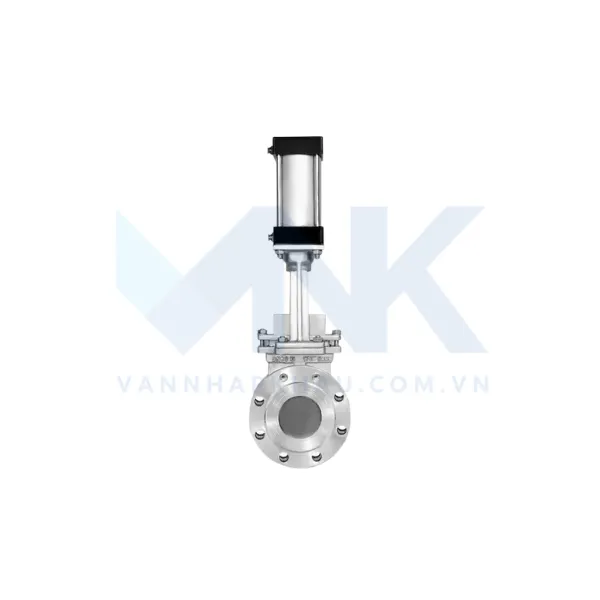

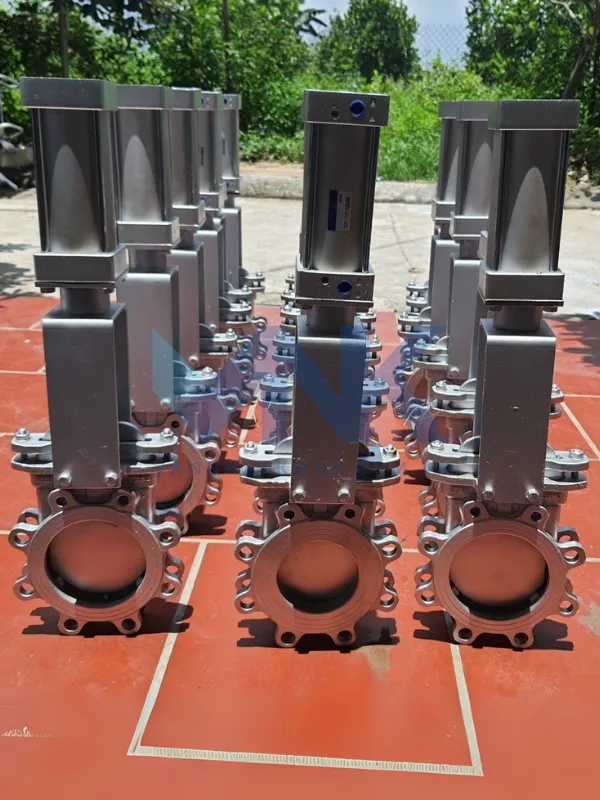

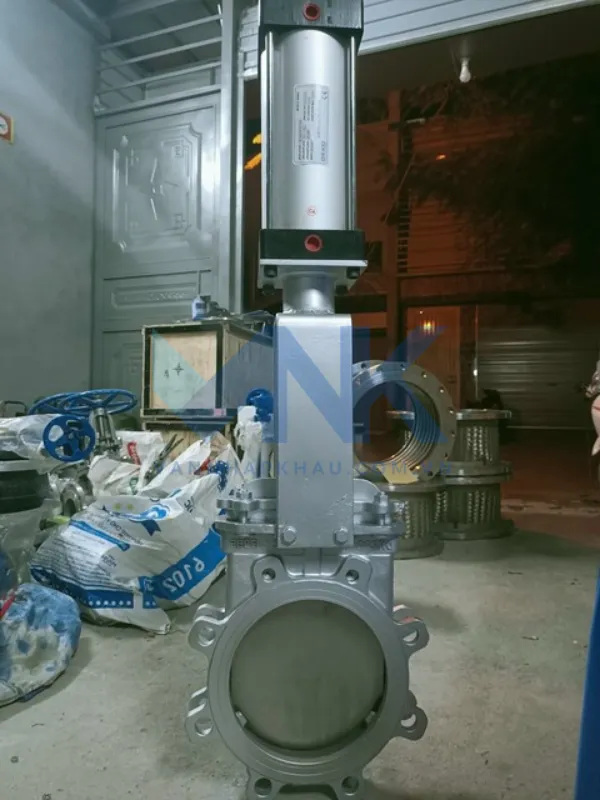

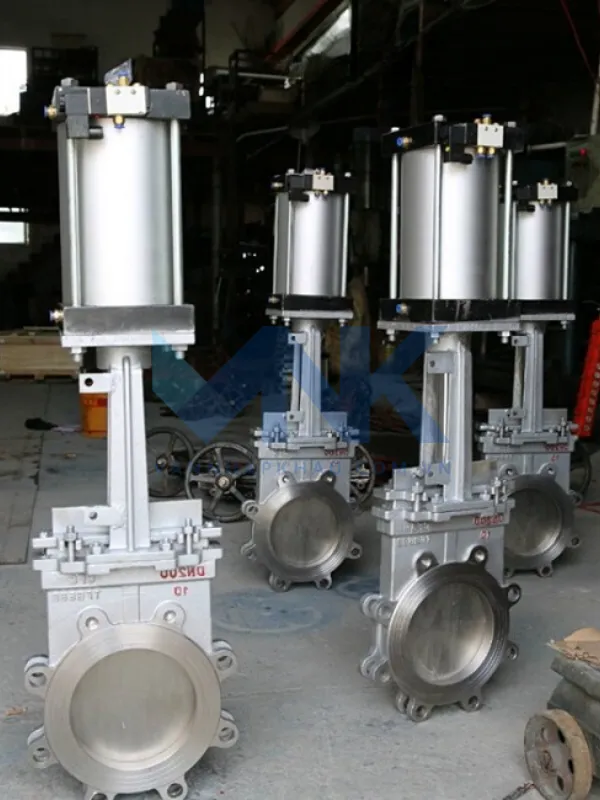

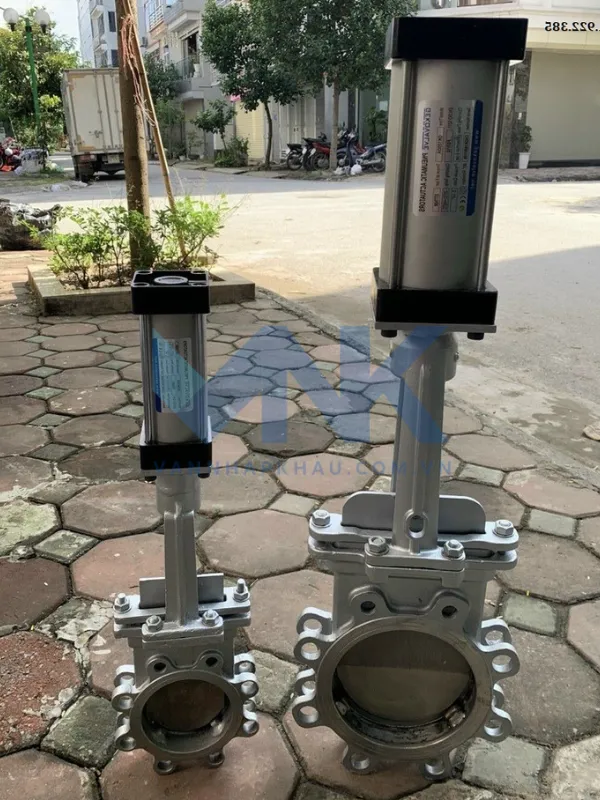

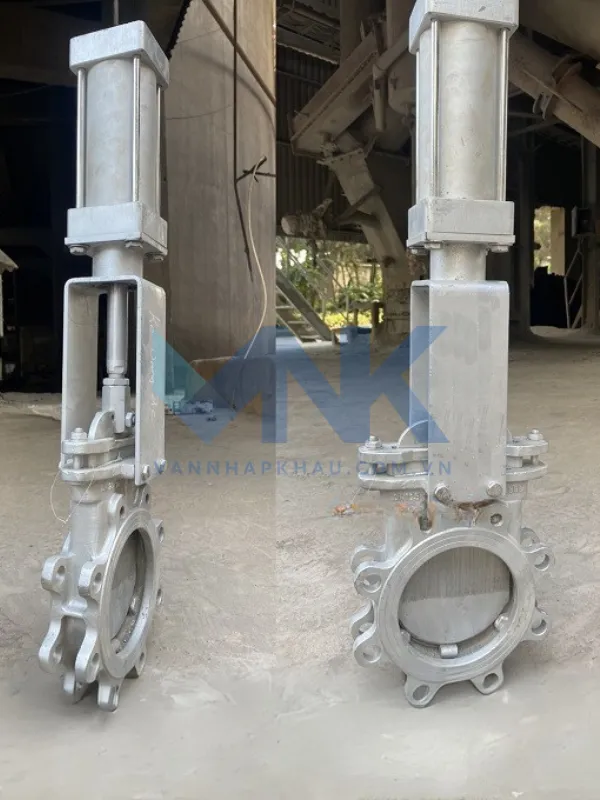

2. Hình ảnh van dao inox điều khiển khí nén

Van dao inox điều khiển khí nén
Van dao inox điều khiển khí nén

3. Cấu tạo và nguyên lý hoạt động van dao inox điều khiển khí nén

a. Cấu tạo van dao inox điều khiển khí nén

– Xy lanh điều khiển khí nén được làm từ hợp kim nhôm cao cấp
– Van dao inox
+ Trục van inox304, 316
+ Cánh van inox304
+ Thân van inox304
+ Mặt bích cửa van

b, Nguyên lý hoạt động van dao inox điều khiển khí nén

Van dao điều khiển khí nén sẽ gắn thêm 1 van điện từ và công tắc để điều khiển dòng khi đi qua thực hiện quá trình đóng/mở. Khi van điện từ nhận tín hiệu đầu ra bắt đầu choa khí qua lỗ 1 hoặc lỗ 2 của xy lanh khí, lúc này hệ thống xy lanh khí nén sẽ nâng lên hoặc hạ xuống hiện tượng mở/đóng xảy ra tại vị trí cửa van. Hoạt động theo cơ chế lên xuống điều khiển ON/OFF

4. Thông số kỹ thuật van dao inox điều khiển khí nén

* Tên sản phẩm: Van dao điều khiển khí nén inox
– Kích thước: DN50 – DN2000
– Doăng làm kín van dao : Thường là bằng lớp đệm Teflon , inox
– Vật liệu: Inox201-304-316
– Nhiệt độ: 200 độ C
– Áp lực van dao có thể chịu được : từ 0 – 16 kg/cm2 ( bar)
– Môi trường: dầu nóng, hơi nóng, nước , hóa chất,  môi chất lỏng.
– Bộ xy lanh: Làm từ hợp kim nhôm cao cấp
– Dải áp làm việc với bộ tác động khí nén : 4 Bar -7 Bar
– Bộ tác động kép hoặc bộ tác động khí nén đơn
– Phụ Kiện: Van điện từ Solenoid Valve,  Bộ Hiển thị vị trí  Limit Switch box
– Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc
– Bảo hành 12 tháng

5. Ưu điểm và nhược điểm van dao inox điều khiển khí nén

a. Ưu điểm

– Được làm hoàn bằng inox có độ bền cao
– Chịu được nhiệt độ cao và chống ăn mòn tốt
– Tuổi thọ cao – hệ thống gioăng làm kín tốt
– Lắp đặt dễ dàng các vị trí hẹp, ít không gian
– Lắp được nhiều góc độ nghiêng liên hệ 0981 922 185

b. Nhược điểm

– Hoạt động đóng mở trong các đường ống có rác hoặc cặn bã sẽ gây ra hiện tượng kẹt cánh van.
– Van dao không dùng để điều tiết lượng
