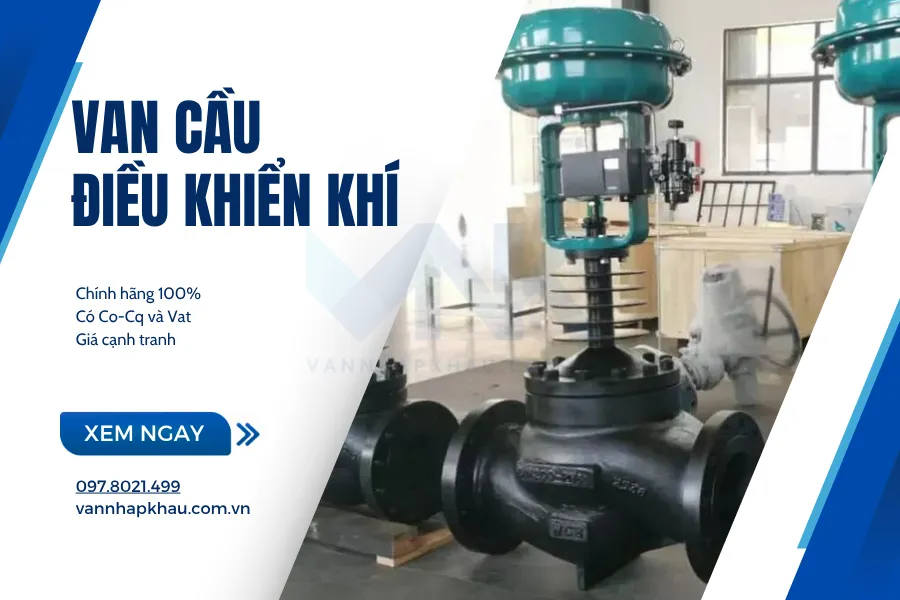

Van cầu điều khiển khí nén

Thông số kỹ thuật van cầu khí nén

Thông số	Chi tiết
Kích cỡ	DN15 – DN500
Chất liệu	Inox, gang, thép
Gioăng làm kín	PTFE, EPDM
Áp lực hoạt động	PN16, PN25
Nhiệt độ làm việc	Max 200°C, tùy chất liệu
Kiểu kết nối	Lắp ren, lắp bích
Tiêu chuẩn kết nối	JIS, BS, DIN, ANSI
Cách thức hoạt động	ON/OFF, tuyến tính
Tiêu chuẩn bộ khí nén	IP67, IP68
Áp khí nén đóng/mở	3 – 8 bar
Môi trường lưu chất	Nước, dầu khí, hơi nóng
Xuất xứ	Đài Loan, Hàn Quốc

Catalogue van cầu điều khiển khí nén tham khảo

Cấu tạo van cầu khí nén

Van cầu điều khiển khí nén về cơ bản khá giống van cầu điều khiển điện, chỉ khác nhau ở bộ điều khiển. Cụ thể được cấu tạo gồm các thành phần chính dưới đây:

Phần thân van

Chất liệu chế tạo inox, gang hoặc thép… có đặc tính độ bền cao, chịu áp lực tốt, chống ăn mòn, han gỉ, chịu nhiệt độ cao. Chức năng chính bảo vệ các bộ phận bên trong van. Thân van được kết nối với hệ thống đường ống hoặc các thiết bị khác bằng kiểu dáng lắp ren hoặc lắp bích tùy thuộc vào từng kích cỡ.

Trục van

Trục van được thiết kế bằng chất liệu inox hoặc thép không gỉ, có độ cứng tốt vì đây là bộ phận thực hiện chức năng truyền chuyển động từ thân van xuống đĩa van để điều khiển quá trình đóng mở của van.

Đĩa van

Được chế tạo bằng inox không gỉ, chống ăn mòn tốt vì đĩa van là bộ phận có nhiệm vụ nhận lực tác động từ trục van và đóng, mở dòng lưu chất.

Bộ điều khiển khí nén

Phần điều khiển khí nén được thiết kế khá đặc biệt, gồm các chi tiết cơ bản: trục, xi lanh khí nén, piston, lò xo, bánh răng chuyển động. Chức năng chuyển hóa khí nén thành cơ năng và điều khiển van vận hành tự động đóng, mở. Bộ truyền động khí nén có 2 loại: tác động đơn chỉ cấp khí nén 1 lần và tác động kép cấp khí nén ở cả 2 chu trình đóng và mở.

Bộ giảm áp

Vị trí lắp đặt đầu vào khí nén với nhiệm vụ kiểm soát, giảm áp về trạng thái cân bằng khi áp suất đầu vào vượt ngưỡng.

Bộ lọc khí nén

Bộ lọc khí nén có chức năng lọc sạch, loại bỏ các tạp chất, bụi bẩn bên trong luồng khí nén. Mục đích giúp khí nén cấp vào có độ sạch cao, đảm bảo hệ thống hoạt động ổn định, hiệu quả, tránh tình trạng tắc nghẽn hay mắc kẹt.

Bộ định vị khí nén (nếu có)

Nhiệm vụ chính xác định chính xác vị trí của đĩa van trước khi cấp khí, mục đích giúp quá trình vận hành hiệu quả, nhanh chóng, tiết kiệm thời gian và khí nén.

Nguyên lý hoạt động

Tương tự các loại van điều khiển khí nén khác, van cầu điều khiển khí nén cũng có cơ chế hoạt động hoàn toàn tự động. Cụ thể:

• Ở trạng thái bình thường, van ở vị trí đóng, ngăn không cho lưu chất đi qua. Khi cần mở van, cần cấp nguồn khí nén phù hợp qua cổng cấp khí nén vào bộ truyền động. Lúc này, áp suất khí nén sẽ đẩy piston hoặc màng van và tạo ra lực momen xoắn tác động lên trục van. Kết quả, trục van bị kéo lên, kéo theo đĩa van cũng dịch chuyển đi lên, tạo trạng thái mở, cho phép lưu chất đi qua.
• Khi cần đóng van, với dạng bộ điều khiển khí nén tác động đơn chỉ cần ngừng cấp khí nén lò xo sẽ đẩy điã van vè vị trí đóng. Còn dạng tác động kép cần cấp khí nén vào bộ điều khiển để piston đưa đĩa van về vị trí đóng.
• Khi cần điều tiết van, cần sử dụng bộ điều khiển tuyến tính và điều chỉnh các góc mở tùy chỉnh theo tín hiệu điều khiển.

>>> Tìm hiểu thêm: Van cầu điều khiển điện inox, gang | Hàng nhập khẩu

Các loại van cầu điều khiển khí nén phổ biến trên thị trường

Van cầu inox điều khiển khí nén

Là dòng van được sản xuất toàn thân bằng inox 304 hoặc inox 316 có khả năng chống ăn mòn tốt, độ bền cao, hoạt động ổn định trong điều kiện khắc nghiệt. Mặc dù giá thành cao hơn gang nhưng nhờ chất lượng tốt, bền bỉ nên được ứng dụng rộng rãi trong các môi trường lưu chất như hóa chất, nước biển, hơi nóng, thực phẩm, dược phẩm.

Van cầu gang điều khiển khí nén

Sản phẩm phổ biến nhất trong các hệ thống với chất liệu chế tạo gang cầu hoặc gang xám, bên ngoài được sơn Epoxy chống ăn mòn, tăng độ bền. Nhược điểm khả năng chịu lực kém và hạn chế dùng trong môi trường axit, ăn mòn cao. Hệ thống lưu chất ứng dụng điển hình nước sạch, HVAC, PCCC…

Van cầu thép điều khiển khí nén thép

Van cầu điều khiển thép được thiết kế thân van chủ yếu bằng thép đúc WCB có khả năng chịu áp lực, nhiệt độ cao tốt. Đặc biệt có độ bền cơ học cao, đáp ứng tốt ngành công nghiệp nặng và hệ thống hơi quá nhiệt, dầu nóng, hóa dầu. Về giá thành thuộc dạng cao nhất nên chỉ phù hợp với hệ thống có ngân sách đầu tư cao và yêu cầu cao về kỹ thuật.

Ưu điểm van cầu điều khiển khí nén

✅ Thiết kế đơn giản, ít bộ phận chuyển động nên dễ dàng lắp đặt và đảm bảo phù hợp với mọi vị trí.

✅ Khả năng điều tiết lưu lượng dòng chảy tốt hơn van bi, van cổng, van bướm.

✅ Được ứng dụng rộng rãi trong nhiều môi trường khác nhau: hóa chất, nước sạch, nước thải, hệ thống lò hơi, khí nén…

✅ Chất liệu van đa dạng các loại vật liệu gang, inox, thép sở hữu nhiều đặc tính nổi bật như chống oxy hóa, chịu nhiệt độ cao, áp lực lớn, đáp ứng tốt nhiều môi trường lưu chất.

✅ Bộ truyền động khí nén có vỏ ngoài bằng hợp kim nhôm, đúc nguyên khối, sơn tĩnh điện Epoxy bên ngoài. Tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68 nên phù hợp với điều kiện ẩm ướt, ngoài trời.

✅ Thời gian đóng mở nhanh, 1 chu trình khoảng 3-5 giây, nhanh hơn dạng điều khiển bằng điện.

✅ Kích cỡ có dải đo rộng từ nhỏ đến lớn thích hợp với các hệ thống đường ống có quy mô khác nhau.

✅ Phương thức kết nối lắp ren hoặc lắp bích, tùy thuộc kích cỡ, yêu cầu của hệ thống và chi phí đầu tư để lựa chọn.

✅ Sử dụng nguồn năng lượng khí nén để hoạt động nên đảm bảo an toàn, tránh tình trạng chập cháy điện.

✅ Cơ chế vận hành tự động, có thể điều khiển từ xa qua trung tâm điều khiển nên thích hợp lắp đặt tại nhiều vị trí phức tạp, môi trường lưu chất độc hại.

Ứng dụng van cầu điều khiển khí nén

Với ưu điểm chất liệu đa dạng, điều tiết, đóng mở lưu chất một cách tốt nhất, làm việc ổn định, năng suất trong điều kiện môi trường khắc nghiệt. Hiện nay, van cầu khí nén được sử dụng trong rất nhiều hệ thống, lĩnh vực. Dưới đây là một số ứng dụng điển hình:

• Trong các khu công nghiệp, xí nghiệp, nhà máy sản xuất tự động hóa với nhiệm vụ điều tiết dòng lưu chất đi qua van.
• Trong hệ thống lò hơi, nồi hơi, các hệ thống HVAC của toà nhà, khu chung cư, khu dân sinh, khu công nghiệp….
• Trong hệ thống dầu nhiên liệu có lưu lượng điều tiết có thể điều chỉnh và có áp suất dòng chảy lớn.
• Trong hệ thống đường ống cấp thoát nước sạch, xử lý nước thải.
• Trong dây chuyền sản xuất thực phẩm, đồ uống, hóa chất, hệ thống thoát nước và chiết xuất không khí ngưng tụ.
• Trong hệ thống phòng cháy chữa cháy.

Địa chỉ mua Van cầu khí nén chính hãng, uy tín

Vannhapkhau THP không chỉ cung cấp đa dạng các dòng van công nghiệp mà còn là địa chỉ uy tín khi khách hàng cần báo giá van cầu điều khiển khí nén một cách nhanh chóng và minh bạch. Với hơn 16 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối, chúng tôi cam kết mang đến sản phẩm chất lượng, chính hãng, cùng chính sách giá cạnh tranh và tư vấn kỹ thuật tận tâm, phù hợp với từng nhu cầu hệ thống thực tế.

Khi mua hàng tại vannhapkhau, quý khách sẽ nhận được:

✅ Hàng chính hãng 100%, nhập khẩu trực tiếp từ các thương hiệu lớn như Kosaplus, Haitima, đầy đủ giấy tờ CO, CQ, hóa đơn VAT đầy đủ.

✅ Tại kho hàng, chúng tôi luôn lưu kho sẵn số lượng lớn các mẫu với đầy đủ kích cỡ, chất liệu, kiểu dáng. Khi mua hàng, quý khách hoàn toàn có thể tham quan kho hàng và sản phẩm.

✅ Đội ngũ nhân viên chuyên nghiệp, được đào tạo bài bản và luôn sẵn sàng tư vấn mọi lúc, mọi nơi.

✅ Chúng tôi còn có chính sách vận chuyển, lắp đặt tận nơi trong phạm vị cho phép.

✅ Nhập khẩu trực tiếp không qua trung gian nên giá luôn tối ưu, phù hợp cả cho đơn hàng nhỏ lẻ và dự án lớn. Đặc biệt, còn có chiết khấu hấp dẫn với các đơn hàng có giá trị lớn.

✅ Tất cả sản phẩm được bảo hành chính hãng, hỗ trợ 1 đổi 1 nếu lỗi kỹ thuật từ nhà sản xuất.

Mọi thông tin chi tiết, vui lòng liên hệ qua Hotline để được tư vấn, hỗ trợ và gửi báo giá chính xác nhất.
