Van bi tay gạt

1. Giới thiệu van bi tay gạt

Van bi tay gạt là loại van bi sử dụng bộ phận tay gạt để điều tiết lưu lượng đi qua van. Khi tác động một lực đủ lớn sang bên trái hoặc bên phải sẽ chuyển đổi trạng thái van đóng sang mở hoặc ngược lại.

Phương pháp vận hành van bằng sức người thông qua tay gạt không yêu cầu chuyên môn cao nên người điều khiển dễ dàng thực hiện. Thiết bị này đang được ưa chuộng lắp đặt trong hầu hết dự án công nghiệp sản xuất.

Giống với thiết bị van bi thông thường, về cấu tạo thì van bi tay gạt cũng được thiết kế một quả bi rỗng nằm trong thân. Bằng cách di chuyển lỗ xuyên tấm đến góc quay từ 0 độ đến 90 thì dòng chảy trong hệ thống được điều tiết theo yêu cầu.

2. Thông số kỹ thuật van bi tay gạt

• Đường kính van: ¼” đến 10”
• Kiểu kết nối: bích, ren, hàn
• Tiêu chuẩn: DIN, JIS10k, BS
• Vật liệu chế tạo: inox, gang, nhựa, đồng
• Áp suất làm việc: PN10, PN16, PN25, PN63
• Nhiệt độ sử dụng: 200 độ C
• Gioăng làm kín: PTFE, NBR
• Bảo hành: 12 tháng
• Tình trạng: có sẵn với số lượng lớn

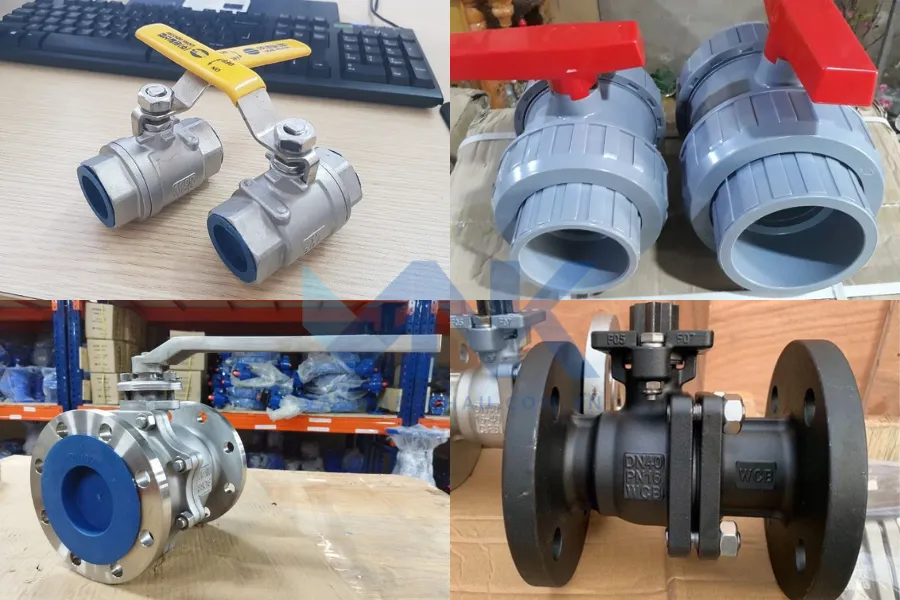

3. Phân loại van bi tay gạt

3.1. Van bi tay gạt inox

Van bi tay gạt inox có độ bền cơ học cao, có khă năng làm việc hiệu quả trong điều kiện môi trường khắc nghiệt. Thích hợp lắp đặt trong nhà máy chế biến thực phẩm, hệ thống bể bơi, hệ thống khí nóng.

Kích thước: DN15 – Dn300 Vật liệu: inox 304, inox 316 Mẫu mã: 2 mảnh, 3 mảnh Gioăng làm kín: Teflon Kết nối: lắp ren, mặt bích Môi trường làm việc: nước, xăng dầu, khí gas Xuất xứ: Korea, Taiwan, China Chế độ bảo hành: 12 tháng

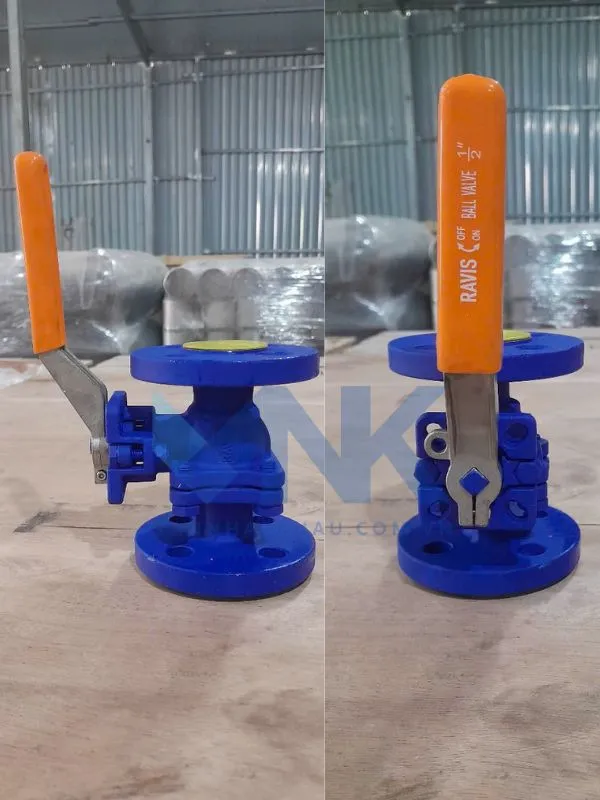

3.2. Van bi tay gạt lắp bích

Hai đầu của van được lắp sẵn mặt bích để kết nối với hệ thống. Sử dụng phụ kiện bulong cho kết nối vừa đảm bảo được độ chắc chắn, vừa giúp cho van chịu được áp lực cao đến từ dòng chảy trong quá trình hoạt động.

Đường kính van: 15A (1/2”) đến 250A (10”) Vật liệu đúc van: inox sus304 – sus316 Tiêu chuẩn kết nối mặt bích: Jis10k, Pn16, DIN, Class150, Ansi, Bs Áp suất làm việc tối đa: 10bar, 20bar, 25bar tối đa 40bar Bi van được làm bằng inox ss316, scs13 Nhiệt độ thông thường: -20 độ F đến 450 độ F Sử dụng: nước thải, xăng dầu, nước sạch, khí nén và hóa chất ăn mòn có nồng độ thấp Hãng sản xuất van: Wonil, Bueno, emico Xuất sứ: Nhật Bản – Hàn Quốc – Đài Loan – Trung Quốc Giấy tờ kèm theo hàng: chứng chỉ xuất sứ và chứng chỉ chất lượng Bảo hành: 12 tháng trên toàn quốc

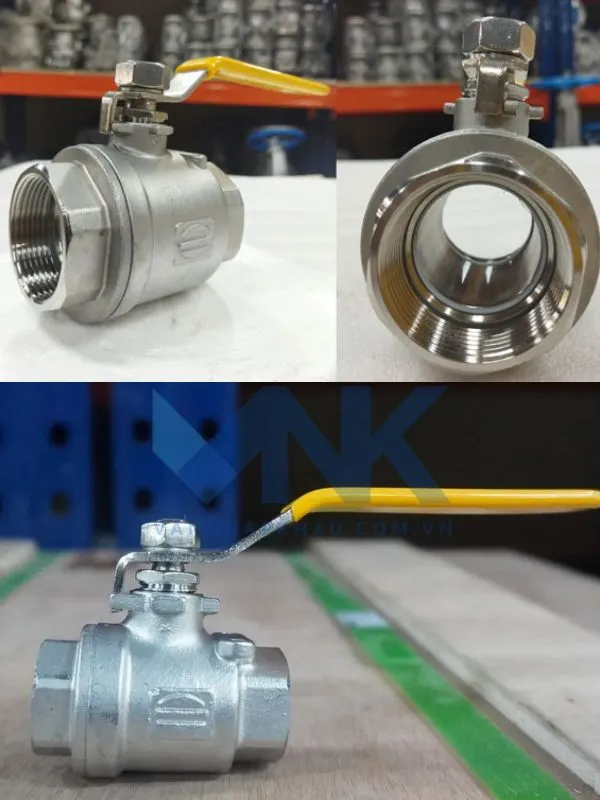

3.3. Van bi tay gạt lắp ren

Van bi tay gạt lắp ren vào hệ thống khá đơn giản. Nhưng, đối với các khớp xoáy ren giữa thiết bị van cùng đường ống thì khả năng chịu áp lực sẽ thấp, chỉ có thể sử dụng van bi tay gạt này cho đường ống có kích thước nhỏ.

Về kích thước tiêu chuẩn: 15A đến 100A Van được đóng mở bằng tay gạt Kiểu van bi: dạng 3 mảnh được ghép chặt 3 mảnh lại với nhau về thân van được làm bằng théo không rỉ inox 304 ( CF8) – inox 316 ( CF8M) Áp lực làm việc: lên tới 64 bar Kiểu kết nối: dạng hàn và dạng lắp ren Sử dụng: nước, khí nén, xăng dầu Xuất sứ: trung quốc, đài loan, hàn quốc Bảo hành sản phẩm: 12 tháng đổi mới hoàn toàn

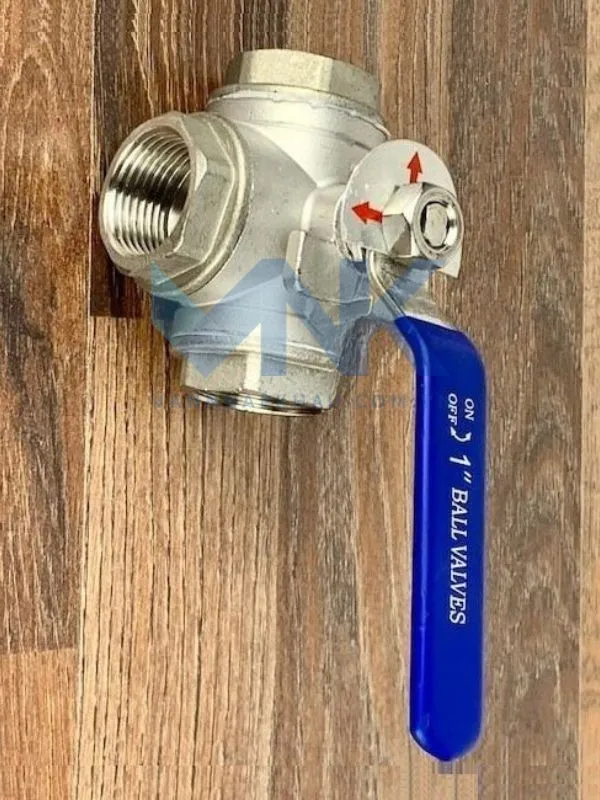

3.4. Van bi tay gạt 3 ngã

Trên một hệ thống không chỉ có đường ống chạy thẳng mà còn có các đường phân nhánh hoặc đường rẽ khác nữa. Để kiểm soát được lưu chất tại các vị trí chuyển hướng đó thì cần có thiết bị van bi tay gạt 3 ngã. Sau khi lắp đặt thiết bị thì người dùng dễ dàng điều chỉnh theo yêu cầu.

Vật liệu: inox 201, inox 304 Kiểu van: 3 cửa, 1 đầu vào và 2 đầu ra Áp lực làm việc: PN16, PN25 Nhiệt độ: 250 độ C Đệm làm kín: Teflon, PTFE Môi trường làm việc: nước thải, nước sạch, hóa chất

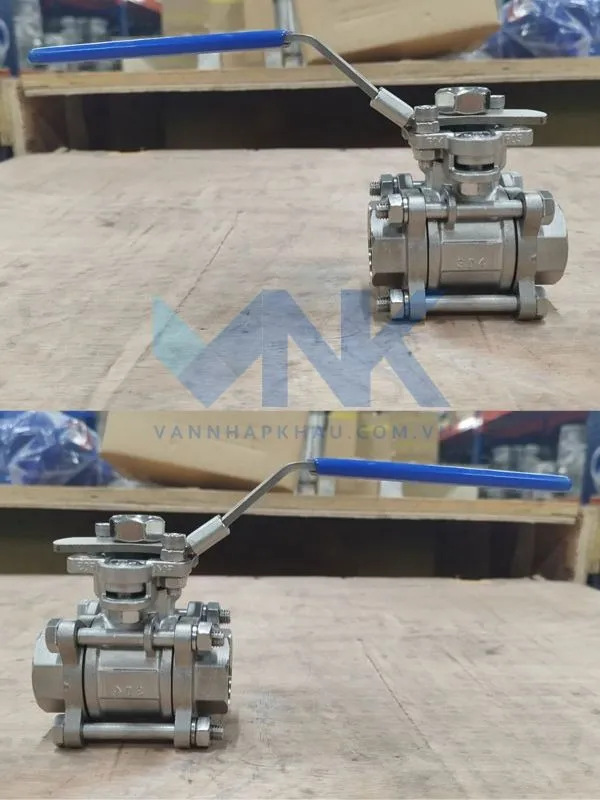

3.5. Van bi tay gạt 3 PCs

Kích thước: DN15 – DN100 Vật liệu: inox 304, inox 316 Áp lực làm việc: 1000PSI Nhiệt độ sử dụng: 220 độ C Bảo hành: 12 tháng Xuất xứ: Korea, Taiwan

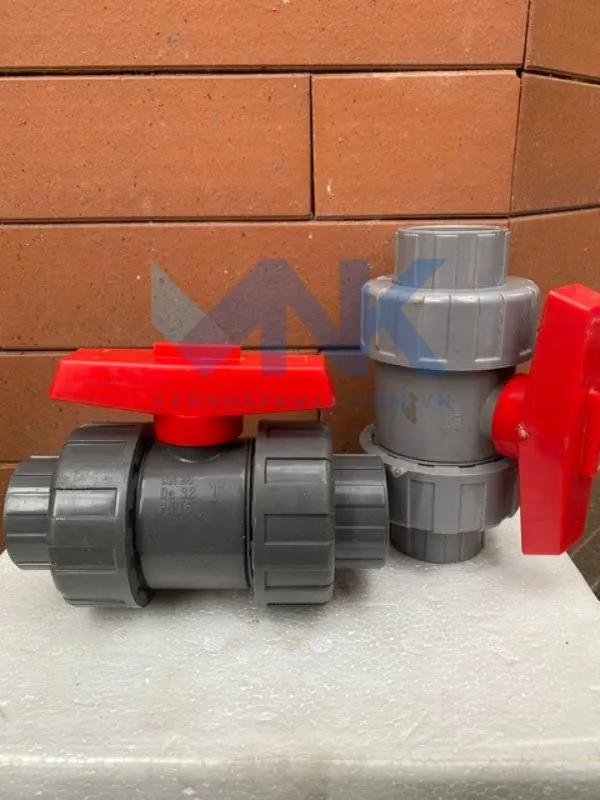

3.6. Van bi tay gạt nhựa

Kích cỡ: 1/2″ – 4″ Chất liệu: nhựa PVC, uPVC, PPH Gioăng làm kín: PTFE, EPDM Áp lực: PN10, PN16 Nhiệt độ: 80 độ C Kiểu kết nối: mặt bích, rắc co Môi trường: nước, khí, hóa chất Xuất xứ: Taiwan, China

Quý khách hàng có thể tham khảo thêm nhiều sản phẩm van bi khác ở đây: van bi 3 ngã, van bi ba thân, van bi đồng, van bi inox, van bi hàn, van bi có tán, van vi chịu nhiệt, van bi nhựa, van bi tay gạt.

4. Ứng dụng của van bi tay gạt

Các dòng van bi tay gạt đã không còn xa lạ với những hệ thống ống dẫn trong nhà máy sản xuất. Chẳng hạn như hệ thống ống nước sau đây:

1. Hệ thống cung cấp và thoát nước cho tòa nhà, khu đô thị.
2. Hệ thống xử lý nước để đảm bảo nguồn cung cấp nước sạch.
3. Hệ thống truyền khí cho nhà máy.
4. Hệ thống chữa cháy PCCC.
5. Nhà máy sản xuất và chế biến thực phẩm.
6. Nhà máy sản xuất nước giải khát, bia, rượu.
7. Hệ thống tuần hoàn nước cho tòa nhà cao tầng.

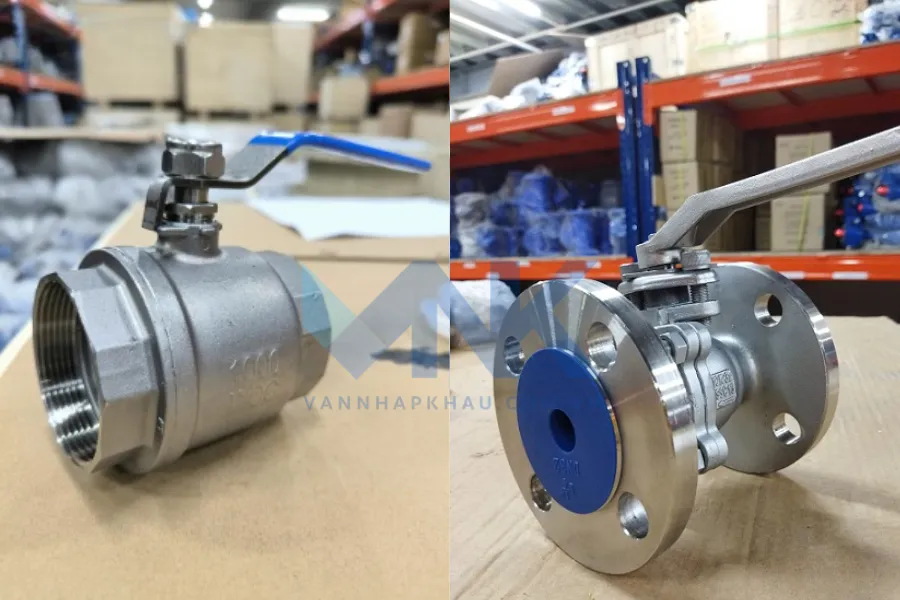

5. Địa chỉ mua van bi tay gạt uy tín

Hiện nay, trên thị trường xuất hiện số lượng lớn các sản phẩm van bi tay gạt không chất lượng. Khiến cho quý khách hàng lo lắng và bối rối khi chọn mua thiết bị cho công trình của mình.

Để giải quyết vấn đề trên, Van Nhập Khẩu THP là đơn vị phân phối thiết bị công nghiệp mà quý khách hàng nên liên hệ. Đơn vị chúng tôi cam kết cung cấp sản phẩm đảm bảo chất lượng, có đầy đủ giấy tờ COCQ và chứng từ liên quan. Chế độ bảo hành lên đến 12 tháng cho các sản phẩm của hãng Wonil.
