Van bi 3 ngã

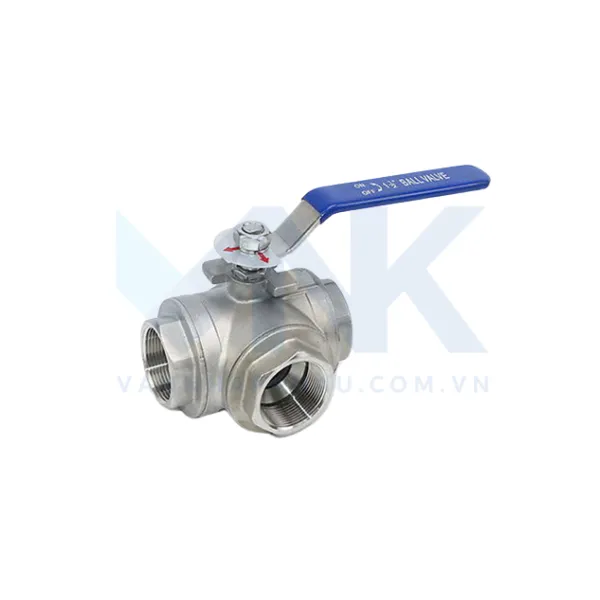

1. Giới thiệu van bi 3 ngã

Van bi 3 ngã có một quả cầu rỗng với 3 lỗ chữ T hoặc chữ L cho phép kiểm soát 3 đường nước. Bên ngoài thiết bị được làm từ vật liệu chịu độ bền và chống ăn mòn cao cấp. Để thuận tiện yêu cầu làm việc trong nhiều không gian thì van bi dễ dàng kết hợp cùng nhiều bộ điều khiển khác nhau.

Với những ưu điểm nổi bật hơn so với các loại van nước trong cùng phân khúc như giá thành, chất lượng, kích thước. Những hệ thống ống nước, khí, thường lựa chọn thiết bị này để kiểm soát dòng chảy. Cùng tìm hiểu chi tiết hơn trong bài viết dưới đây.

1.1. Cấu tạo

Thân van: Bộ phận thân van được chế tạo từ các vật liệu chịu nhiệt như Inox304, Inox316, Thép, được đúc nguyên khối nên bộ phận này mang lại độ bền và độ chắc chắn cho van bi. Ngoài ra, còn là bộ phận kết nối các chi tiết của van với nhau, tạo thành một van bi hoàn chỉnh. Bộ phận thân có thể được thiết kế với hai đầu lắp bích, ren hoặc rắc co.

Gioăng làm kín: Bộ phận gioăng đóng vai trò làm kín trong van bi 3 ngã, chế tạo từ chất liệu cao su như PPL. Gioăng có tính đàn hồi cao và khả năng chịu lực ma sát mạnh, giúp van đảm bảo tính kín và ngăn chặn sự rò rỉ chất lỏng ra khỏi môi trường xung quanh.

Ty trục ty van: Bộ phận trục ty trong van có chức năng chính là truyền động. Bộ phận này được chế tạo từ các vật liệu như Inox 304, Inox 316. Bộ phận trục ty được gắn cố định ở đầu dưới với bộ phận bi, trong khi phần đầu trên của trục ty được kết nối với bộ phận tay gạt.

Bộ phận bi van: Bộ phận bi của van có cấu trúc được chế tạo từ các vật liệu như Inox304, Inox316. Bi được chế tạo với một lỗ xuyên tâm để cho phép lưu chất lưu thông qua lỗ này. Đồng thời, nó cũng là bộ phận chống trở lại, ngăn chặn sự di chuyển của lưu chất trong đường ống khi đi qua van.

Tay gạt: Bộ phận tay gạt trong van là bộ phận điều khiển hoạt động mở và đóng của van, được chế tạo từ các vật liệu như Thép hoặc Inox. Bộ phận tay gạt được gắn cố định lên thân van thông qua các khớp và bulong.

1.2. Thông số kỹ thuật

• Vật liệu: inox, nhựa
• Áp lực: PN25, PN45, PN60
• Kiểu van: 3 ngã, 3 cửa, 1 đầu vào 2 đầu ra
• Kiểu lắp: lắp bích, lắp ren
• Nhiệt độ: 180 độ C
• Môi trường: nước, dầu, khí, gas
• Bảo hành: 12 tháng
• Giấy tờ: đầy đủ
• Tình trạng: hàng có sẵn

2. Các loại van bi 3 ngã được sử dụng rộng rãi

Hiện nay, nhằm đáp ứng nhu cầu lắp đặt của nhiều hệ thống sản xuất khác nhau nên xuất hiện nhiều mẫu mã. Quý khách hàng có thể chọn mua van bi 3 ngã chuyên dùng cho đường ống hóa chất, chất ăn mòn, nhiệt độ cao, vẫn đảm bảo an toàn về độ an toàn. Cụ thể:

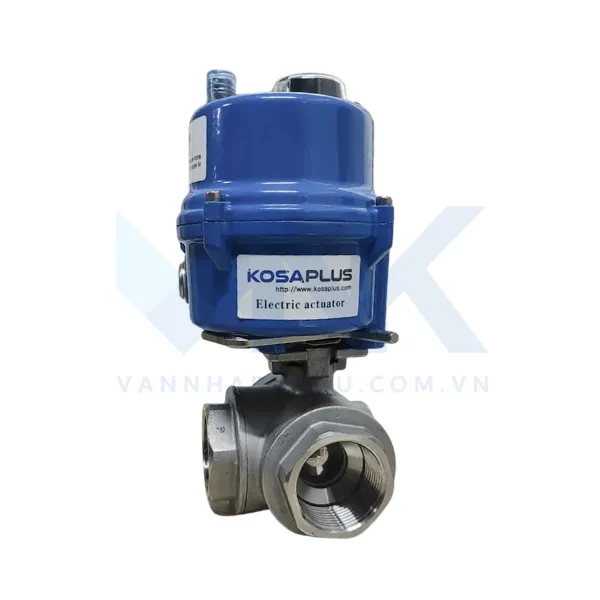

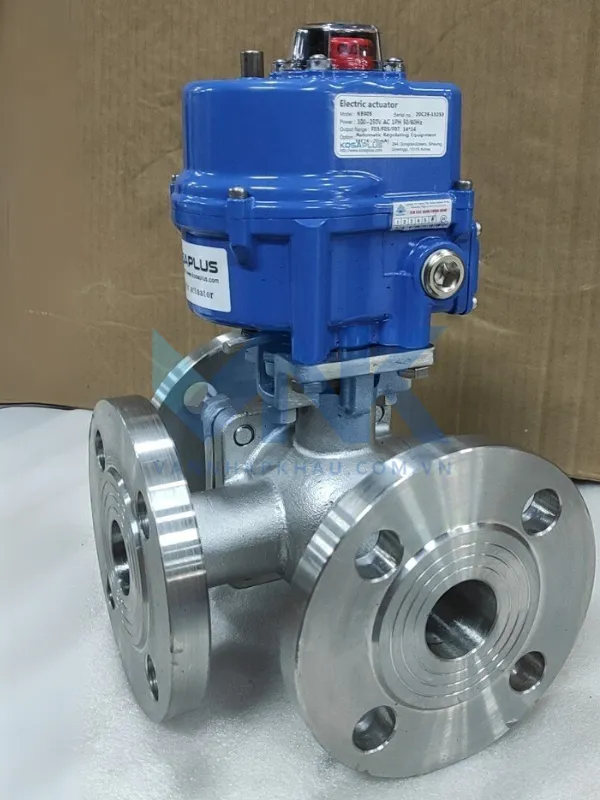

2.1. Van bi 3 ngã điều khiển điện

Kiểu lắp: dạng bích Vật liệu van: Toàn thân inox (Sus 304. sus 316) Điện áp: 24V, 220V, 380 dạng 2 pha, 3 pha 50-60 Hz Áp lực cho phép: PN16, PN25, PN40, PN60 Nhiệt độ làm việc: -20°C đến 200°C Dạng 2 cửa, hoặc 3 cửa (2 ngã hoặc 3 ngã) Kiểu hoạt động: ON/OFF hoặc tuyến tính Xuất sứ: Taiwan, Korea, Japan Hãng: Theoborn, Sypa, Aloha, Haitima

Van bi 3 ngã điều khiển điện dùng cho dòng điện 24V, 220V, 380V. Van bi 3 ngã được gắn bộ điều khiển điện mở/đóng ON-OFF hoặc tuyến tính. Dải kích thước từ lắp cho ren từ DN15 – DN50, lắp cho bích từ DN50 – DN200.

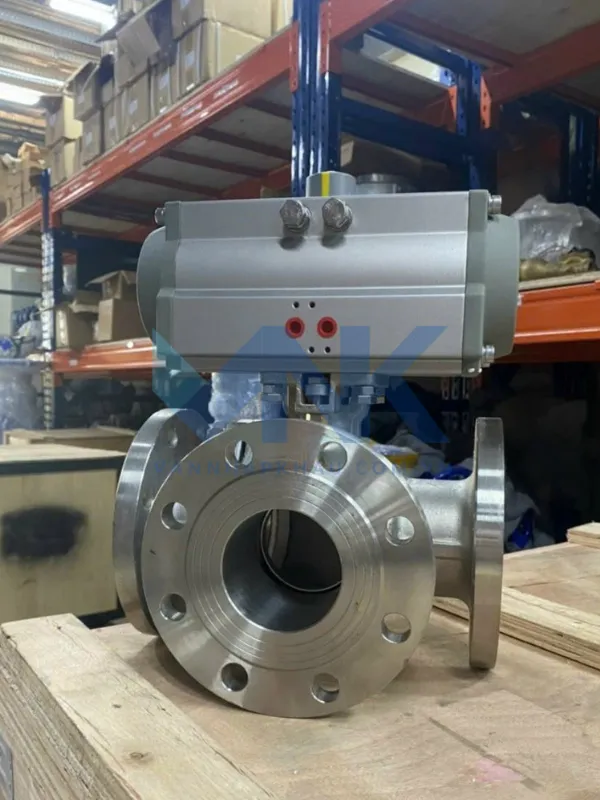

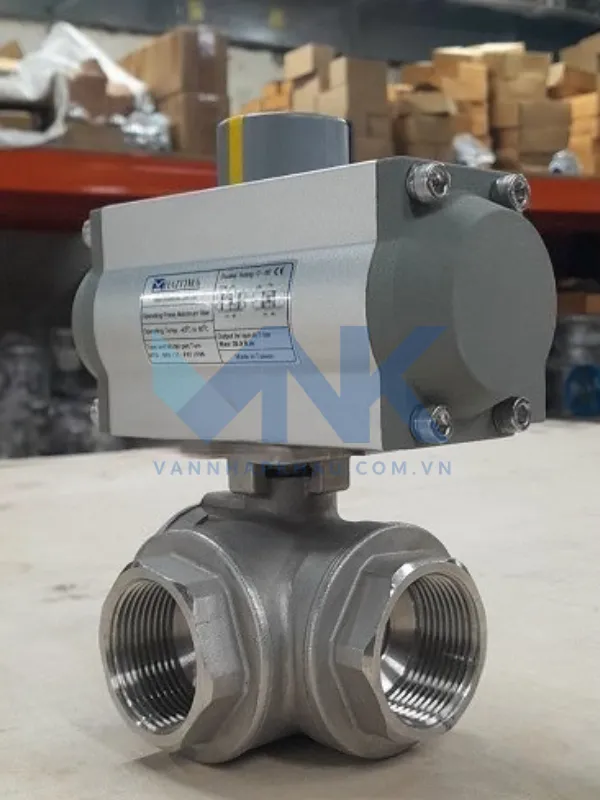

2.2. Van bi 3 ngã điều khiển khí nén

Size: 15A – 200A Kiểu hoạt động: on/off, tuyến tính Kiểu lắp đặt: lắp bích, lắp ren Nhiệt độ làm việc: 200 độ C Áp lực làm việc: PN10, PN16, PN25 Lưu chất: nước, khí, hơi, hóa chất Xuất xứ: Korea, Taiwan

Van bi ba ngã điều khiển khí nén là thiết bị được gắn bộ truyền động khí, nhận nguồn khí nén tác động giúp van mở đóng. Bộ điều khiển khí nén có 2 dạng điều khiển tác động đơn và tác động kép. Chức năng ON/OFF hoặc tuyến tính. Kiểu lắp của van bi 3 ngã khí nén lắp ren từ DN15 – DN50, lắp bích từ DN50 – DN200.

2.3. Van bi 3 ngã inox

Kích thước: DN15 – DN150 Vật liệu: SUS304, SUS316 Áp lực: PN25 Kiểu lắp: nối ren, mặt bích Nhiệt độ làm việc: 180 độ C Môi trường: nước, dầu, khí nén Xuất xứ: Korea, Taiwan

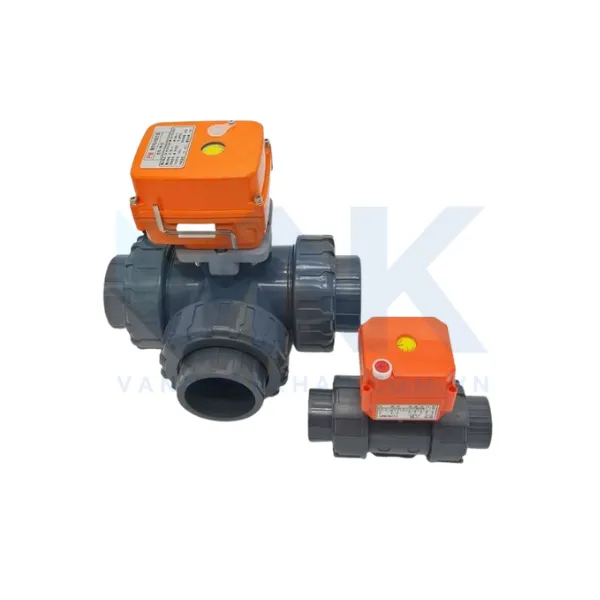

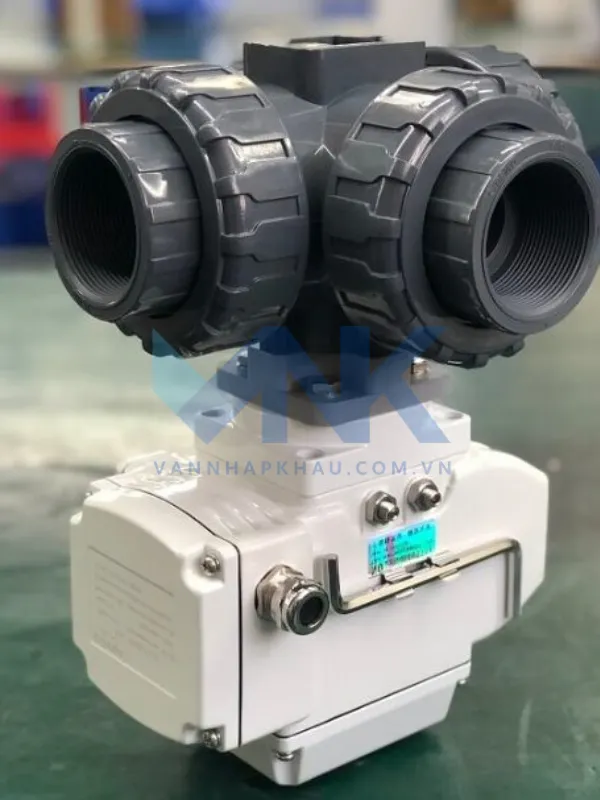

2.4. Van bi 3 ngã nhựa

Kích thước: DN15 – DN200 Vật liệu: UPVC, CPVC Kết nối: lắp ren, rắc co Áp suất làm việc: 150 PSI Nhiệt độ tối đa: 95 độ C Xuất xứ: Taiwan

2.5. Van bi 3 ngã lắp ren

Vật liệu: Inox 201, 304, 316 Size: DN10 – DN150 Môi trường làm việc: Nước, dầu, khí, gas Nhiệt độ làm việc: 0-100 độ C Kiểu: 2 thân, 3 thân Kiểu lắp: lắp ren Bảo hành: 12 tháng Giấy tờ: COCQ đầy đủ Tình trạng: Hàng có sẵn

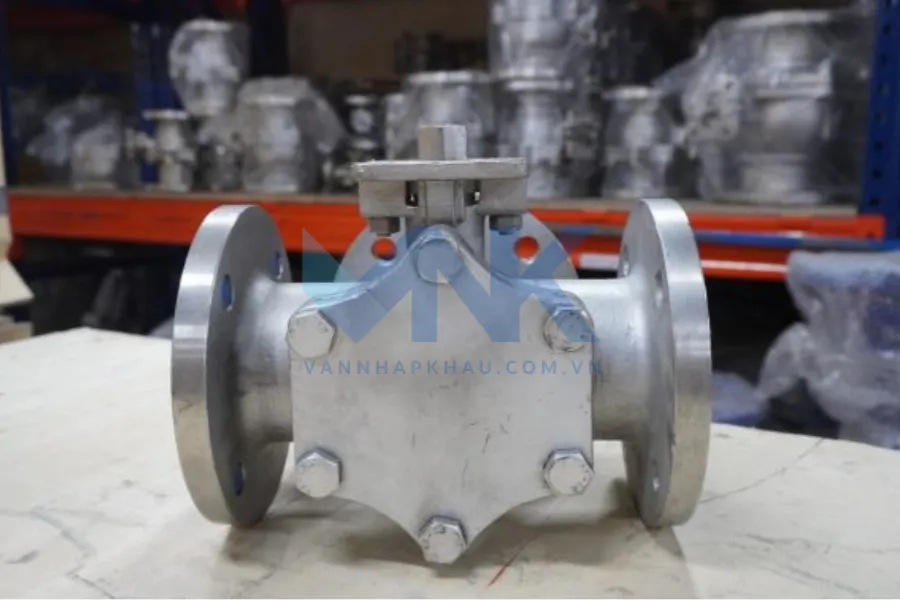

2.6. Van bi 3 ngã mặt bích

Chất liệu:  inox304, inox 316 Kích thước: DN50 – DN200 (2″ – 8″) Môi trường: Nước, dầu, khí, gas Kiểu kết nối: Lắp bích Nhiệt độ: 0-85 độ C Áp lực cho phép: PN25, PN40, PN50, PN65 Xuất sứ: Trung Quốc, Đài Loan, Hàn Quốc Bảo hành: Bảo hành 12 tháng theo cơ chế 1 đổi 1 Giấy tờ: COCQ đầy đủ Tình trạng: Hàng có sẵn

Tham khảo thêm sản phẩm: Van bi inox

3. Ứng dụng van bi 3 ngã công nghiệp sản xuất

Dòng sản phẩm van bi 3 ngã được sử dụng nhiều trong những hệ thống sản xuất nước đóng chai như: nước lọc, nước giải khát, rượu, bia, sữa. Làm việc hiệu quả cao ở nhà máy thực phẩm, hệ thống khí nén, hệ thống hơi.

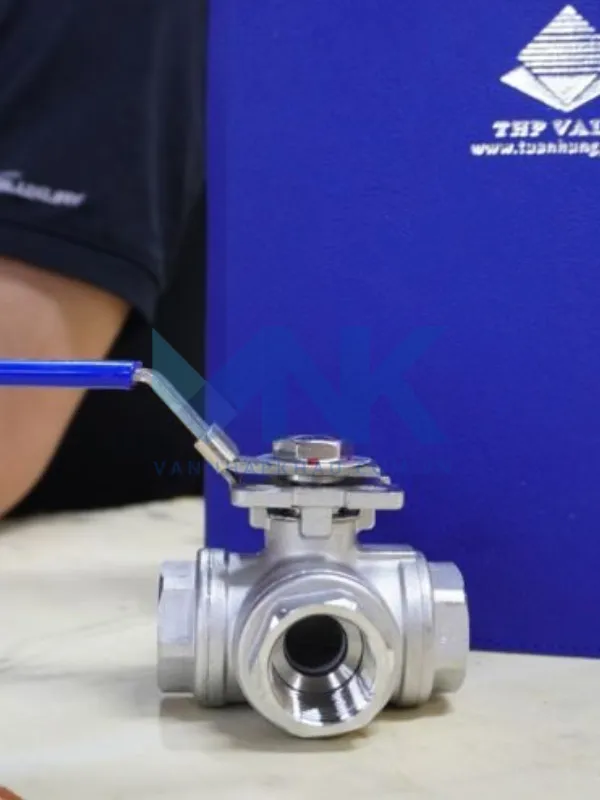

Thiết bị vận hành thủ công bằng tay đơn giản, loại này cũng tương đối thông dụng. Nhưng đối với hệ thống tự động sẽ tích hợp bộ truyền động hiện đại.

4. Địa chỉ mua van bi 3 ngã uy tín

Kinh nghiệm phân phối thiết bị van nước nhiều năm, với đầy đủ mẫu mã và chủng loại. Đơn vị chúng tôi rất tự hào khi đi đầu về cung cấp số lượng van bi 3 ngã lớn nhất trên thị trường. Cam kết chất lượng cao, giấy tờ và chính sách bảo hành đầy đủ.

Nếu quý khách hàng có nhu cầu sử dụng vui lòng liên hệ Hotline đến cho Van Nhập Khẩu để nhân viên tư vấn trực tiếp. Tham gia chương trình ưu đãi, nhận báo giá rẻ so với thị trường.
