Bẫy hơi gầu đảo Hàn Quốc



THÔNG SỐ KỸ THUẬT:

  • Đường kính: DN15 – DN100
  • Phao: Gang dẻo
  • Ty van: Inox 304
  • Phao van: Inox 304
  • Chức năng: Tách nước
  • Áp suất : 10 kgf/cm2
  • Nhiệt độ : – 5 ~ 220v độ C
  • Lắp đặt: Mặt bích, ren trong
  • Tiêu chuẩn: JIS10K
  • Sử dụng: Khí, hơi nóng
  • Nguồn gốc: Korea



Kênh hỗ trợ

Bẫy hơi gầu đảo Hàn Quốc

Bẫy hơi gầu đảo hàn quốc là dạng bẫy hơi cốc phao dùng để xả nước ngưng và không khí ngưng tụ trong hệ thống. Điểm đặc biệt của loại bẫy hơi gầu đảo này là sử dụng kim loại có hình cái gầu úp ngược nhằm đóng mở thiết bị qua một cái đòn bẩy. Bẫy hơi gầu đảo hoạt động tự động dựa vào sự chênh leehcj giữa hơi nước và ngưng hơi trong quá trình vận hành thiết bị.

Bẫy hơi gầu đảo Korea được cấu tạo chính từ các vật liệu như inox, gang với các kích cỡ từ Dn15 đến DN100. Thiết bị dễ dàng lắp đặt với 2 kiểu lắp bích và lắp ren nhằm hỗ trợ người dùng lắp đặt thuận tiện nhất.

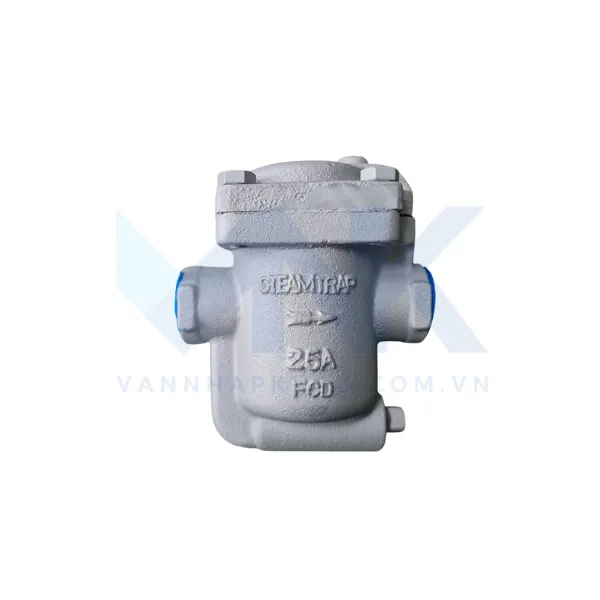

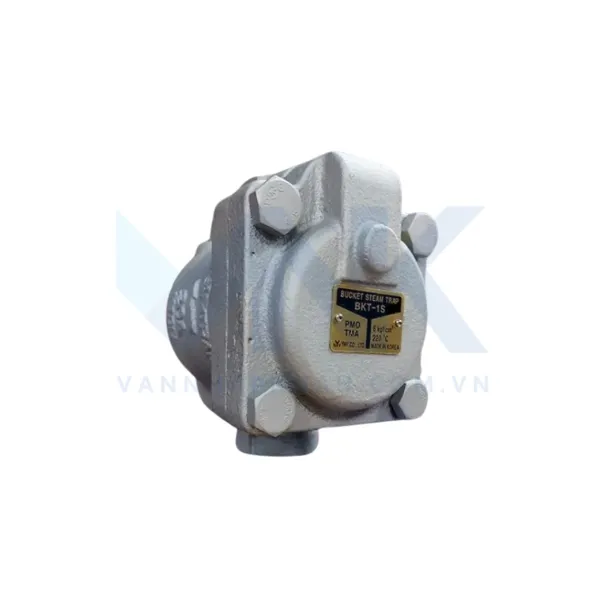

Hình ảnh Bẫy hơi gầu đảo Hàn Quốc

bẫy hơi gầu đảo mặt bích hàn quốc

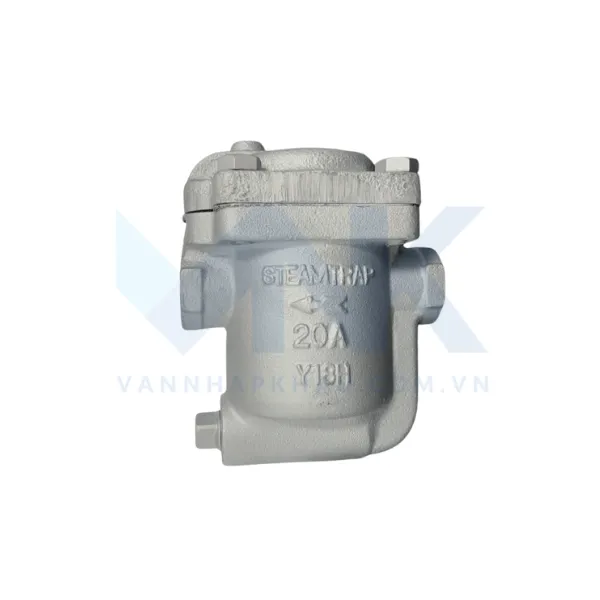

bẫy hơi gầu đảo nối ren hàn quốc

Thông số kỹ thuật Bẫy hơi gầu đảo Hàn Quốc

  • Đường kính: DN15 – DN100
  • Phao: Gang dẻo
  • Ty van: Inox 304
  • Phao van: Inox 304
  • Chức năng: Tách nước
  • Áp suất : 10 kgf/cm2
  • Nhiệt độ : – 5 ~ 220v độ C
  • Lắp đặt: Mặt bích, ren trong
  • Tiêu chuẩn: JIS10K
  • Sử dụng: Khí, hơi nóng
  • Nguồn gốc: Korea

Cấu tạo và nguyên lý làm việc của bẫy hơi gầu đảo

1. Cấu tạo bẫy hơi gầu đảo

Thân bẫy hơi: Bẫy hơi gầu đảo có phần thân được làm từ gang dẻo và inox. Thiết kế sản phẩm có khả năng chịu nhiệt độ cao tới 220 độ C giúp van làm việc phù hợp trong các hệ thống khác nhau.

Cốc phao là bộ phận quan trọng của sản phẩm có nhiệm vụ nâng lên hạ xuống dựa vào sự chênh leehcj áp lực hơi nóng và nước ngưng trong hệ thống vận hành.

Lỗ xả khí: nằm ở vị trí đáy cốc phao có nhiệm vụ xả khí ra bên ngoài.

Van xả giúp xả nước ngưng đọng ra bên ngoài của hệ thống vận hành.

Bộ phận đòn bẩy có nhiệm vụ kết nối với phần van xả và cốc phao với nhau nhằm hỗ trợ quá trình xả khí và nước ngưng.

Bộ phận lọc có nhiệm vụ như lọc Y được đặt ở đáy bẫy hơi giúp loại bỏ chất bẩn trong lưu chất.

Bộ phận kết nối vào hệ thống theo 2 dạng là nối bích và nối ren nhằm tạo điều kiện thuận lợi cho thiết bị vận hành.

2. Nguyên lý vận hành bẫy hơi gầu đảo

Với cấu tạo chi tiết của bẫy hơi gầu đảo chúng ta có thể hình dung được cơ chế vận hành của thiết bị hoạt động chủ yếu dựa vào chênh lệch áp suất giữa hơi nóng và nước ngưng tác động lên bộ phận cốc phao. Thiết kế đòn bẩy quyết định đến trạng thái đóng mở của van khi vận hành.

Trường hợp khi van không có nước ngưng cốc phao sẽ nổi lên theo cơ chế đòn bẩy thì thiết bị đóng van xả lại. Hơi nóng không thể thoát ra ngoài được.

Trường hợp khi có nước ngưng, thùng chứa nặng sẽ chìm xuống và van xả mở ra cho phép nước ngưng thoát ra ngoài.

Cấu tạo của bẫy hơi phao hàn quốc
Cấu tạo của bẫy hơi phao hàn quốc

Tại sao nên chọn bẫy hơi gầu đảo sử dụng

Ưu điểm

  • Thiết kế bẫy hơi gầu đảo đơn giản, dễ dàng lắp đặt, bảo dưỡng và bảo trì.
  • Bẫy hơi vận hành được trong nhiều môi trường khác nhau vì chất liệu bẫy hơi cũng khác nhau.
  • Thiết kế van kết nối dễ dàng với đường ống ở dạng mặt bích và nối ren.
  • Lưu lượng xả bẫy hơi khá lớn nên thời gian xả cực nhanh.
  • Thiết van có thể chịu được áp lực và tình trạng búa nước.
  • Bẫy hơi tiết kiệm được năng lượng và tối ưu hóa được chi phí vận hành, quản lý.
  • Thiết bị xả nước ngưng tụ chứ không làm xuất hiện tình trạng mất nước, không bị hư hỏng khi đóng băng.
  • Có thể hạn chế được các rủi ro tiêu cực như kẹt bở tạp chất và cặn bã dơ trong đường ống.

Nhược điểm

Bên cạnh những ưu điểm nổi bật thì bẫy hơi gầu đảo còn một số hạn chế như sau:

  • Lưu lượng xả nước ngưng tụ trong bình chứa là không cao.
  • Thiết kế sản phẩm có không phù hợp với các vị trí lắp đặt
Bẫy hơi gầu đào có nhiều ưu điểm nổi bật
Bẫy hơi gầu đào có nhiều ưu điểm nổi bật

Bẫy hơi gầu đảo được sử dụng trong những môi trường nào?

Bẫy hơi gầu đảo được lắp đặt hiệu quả trong các hệ thống hơi nóng, hệ thống lò hơi, nồi hơi.

Sử dụng bẫy hơi trong các hệ thống tách khí ngưng tụ.

Ngoài ra sản phẩm còn được sử dụng trong các hệ thống sấy khô, sưởi ấm và lò sưởi.

Tuấn Hưng Phát chuyên cung cấp đầy đủ các dòng bẫy hơi gầu đảo với đa dạng kích cỡ, chất liệu khác nhau. Toàn bộ sản phẩm đều được công ty cam kết chính hãng, uy tín với chế độ bảo hành 12 tháng sử dụng và lỗi 1 đổi 1 nếu có lỗi nhà sản xuất.

Hơn nữa các dòng sản phẩm của công ty đều có đầy đủ CO, CQ, hình ảnh, bản vẽ và báo giá chi tiết. Đảm bảo giúp khách hàng có thể trải nghiệm sản phẩm chi tiết và thuận lợi nhất. Ngoài ra công ty chúng tôi còn mang đến bảng giá rẻ nhất bởi các sản phẩm đều được nhập khẩu trực tiếp không qua trung gian. Nếu khách hàng cần thêm thông tin chi tiết về sản phẩm hãy liên hệ trực tiếp tới Tuấn Hưng Phát để được tư vấn và trải nghiệm kỹ hơn về sản phẩm nhé.
