Van màng nhựa chữ Y

Van màng nhựa chữ Y đang được nhiều nhà máy hóa chất, thực phẩm và dược phẩm tin dùng nhờ khả năng chống ăn mòn tốt, độ kín cao và dòng chảy ổn định. Thân van thiết kế dạng chữ Y kết hợp màng ngăn đàn hồi giúp giảm tổn thất áp suất, tối ưu hiệu quả vận hành đường ống. Cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng cụ thể của dòng van này sẽ được phân tích chi tiết trong bài viết dưới đây.

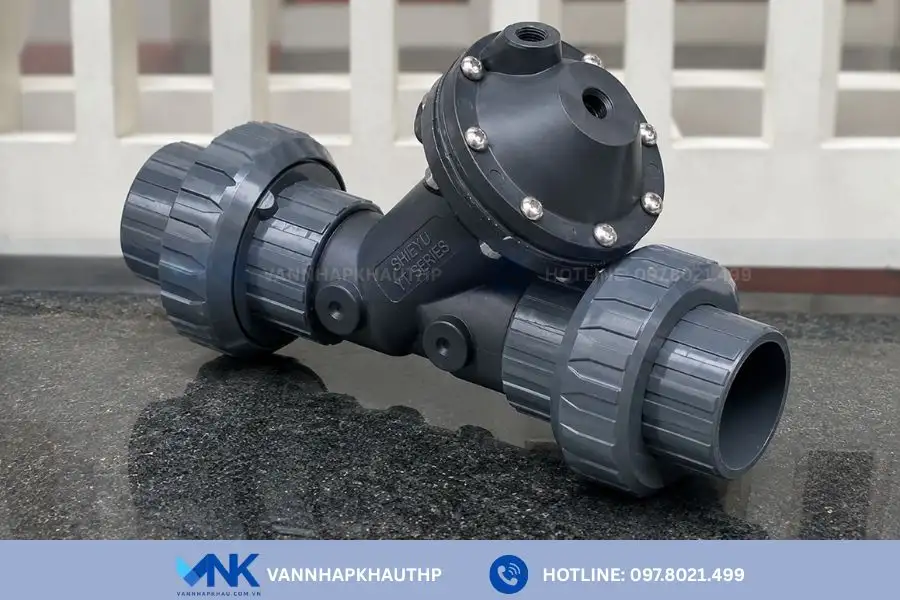

Van màng nhựa chữ Y

Van màng nhựa chữ Y (Y-Type Plastic Diaphragm Valve) thuộc dòng van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy của lưu chất thông qua màng ngăn đàn hồi. Khác với van bi, van bướm hay van cầu sử dụng bi van hoặc đĩa van để đóng kín, van màng vận hành bằng cách ép màng ngăn xuống bề mặt làm kín để kiểm soát lưu lượng.

Tên gọi van màng nhựa chữ Y xuất phát từ thiết kế thân van dạng chữ Y, giúp dòng chảy đi qua dễ dàng, hạn chế tổn thất áp suất và nhiễu dòng so với các dòng van màng thông thường.

Chế tạo từ các loại nhựa kỹ thuật như PVC, uPVC, CPVC, PP, PVDF hoặc PPH, van sở hữu khả năng chống ăn mòn và oxy hóa tốt, phù hợp với các môi trường chứa hóa chất ăn mòn như axit, bazơ. Trên thị trường hiện nay, van màng nhựa chữ Y có đa dạng kích cỡ từ DN15-DN100, với các kiểu kết nối ren, bích, Socket…

Thông số kỹ thuật

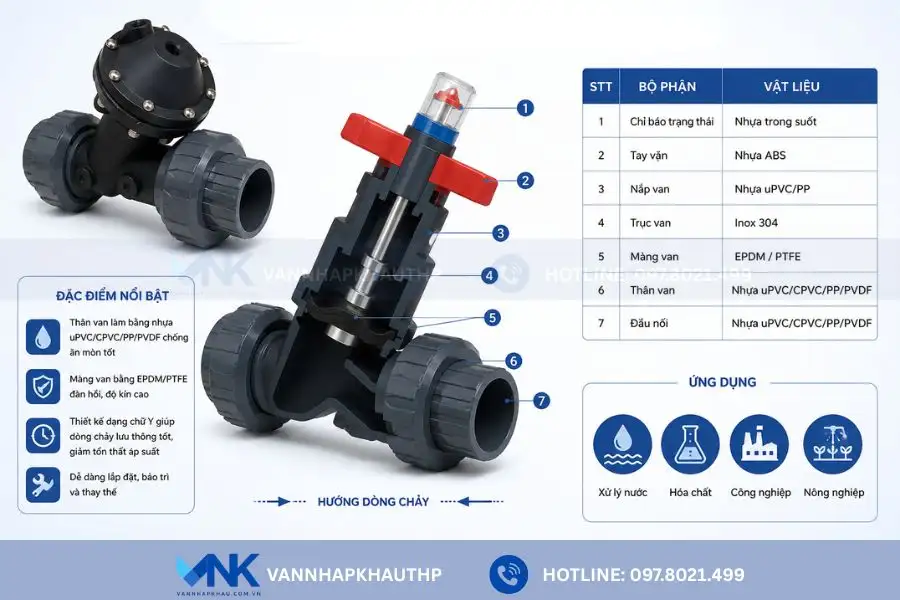

Cấu tạo van màng nhựa chữ Y

Van màng nhựa chữ Y có cấu tạo đối đơn giản nhưng được thiết kế tối ưu nhằm đảm bảo khả năng đóng kín, chống ăn mòn và vận hành ổn định trong thời gian dài. Một chiếc van hoàn chỉnh sẽ bao gồm các bộ phận chính sau:

• Thân van: Bộ phận bao bọc các chi tiết bên trong, hiết kế dạng chữ Y đặc trưng, với chất liệu chính là các loại nhựa kỹ thuật như PVC, uPVC, CPVC, PP, PVDF, PPH có khả năng chống ăn mòn, bảo vệ van tối ưu khỏi các tác nhân bên ngoài. Thân van có thể thiết kế lắp ren, lắp bích hoặc rocket tùy vào nhu cầu lắp đặt của từng hệ thống
•  Màng van:  Nằm bên trong thân van, là bộ phận quan trọng nhất, có chức năng đóng mở và điều tiết lưu lượng. Bộ phận này thường được làm từ cao su gia cố, có khả năng chịu hóa chất, chịu nhiệt và đảm bảo độ kín cao. Khi van hoạt động, màng van sẽ nâng lên hoặc ép xuống để cho phép hoặc ngăn dòng lưu chất đi qua.
• Bộ phận làm kín: Với các chi tiết như gioăng, vòng đệm có nhiệm vụ đảm bảo độ kín, ngăn ngừa rò rỉ lưu chất trong quá trình vận hành. Bộ phận này thường được chế tạo từ các vật liệu cao su có tính đàn hồi như PTFE, EPDM,…

Nguyên lý hoạt động của van màng nhựa chữ Y

Như đã nói, van màng nhựa chữ Y hoạt động dựa trên sự nâng lên hoặc hạ xuống của màng van để kiểm soát dòng chảy trong đường ống. Cụ thể:

• Khi mở van: Màng van sẽ được nâng lên tạo khoảng trống cho lưu chất đi qua thân theo hướng chữ Y
• Khi đóng van,màng van sẽ được ép xuống bề mặt làm kín trong thân, giúp ngăn hoàn toàn dòng chảy lưu chất.

Nhờ cơ chế đóng mở bằng màng đàn hồi,thiết bị này giúp đảm bảo độ kín và hạn chế rò rỉ tối ưu. Ngoài ra trong quá trình điều tiết lưu lượng, người vận hành có thể điều chỉnh mức độ đóng mở của màng van để thay đổi tiết diện dòng chảy, từ đó kiểm soát lưu lượng theo yêu cầu của hệ thống.

Ưu nhược điểm của van màng nhựa chữ Y

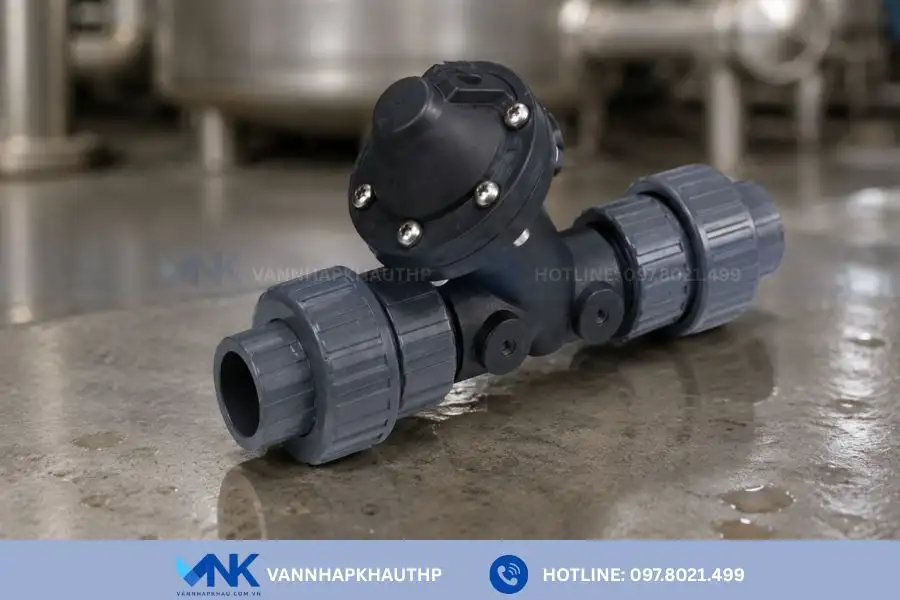

Ưu điểm của van màng nhựa chữ Y

✅ Khả năng chống ăn mòn cao: Thân van được chế tạo từ các loại nhựa kỹ thuật như uPVC, PVC, CPVC, PP, PVDF, có khả năng chống chịu tốt với hóa chất, axit, bazơ và các môi trường có tính ăn mòn cao.

✅ Độ kín tốt, hạn chế rò rỉ: Cơ chế đóng mở bằng màng đàn hồi kết hợp với bộ phận làm kín giúp van ngăn chặn hiệu quả tình trạng rò rỉ lưu chất trong quá trình vận hành.

✅ Giảm tổn thất áp suất: Thiết kế thân van dạng chữ Y giúp tối ưu hướng dòng chảy, giảm lực cản và hạn chế hiện tượng xoáy dòng so với một số loại van màng thông thường.

✅ Không bị ảnh hưởng bởi lưu chất: Màng van giúp cách ly hoàn toàn lưu chất với các bộ phận truyền động bên trong, hạn chế nguy cơ ăn mòn và tăng tuổi thọ thiết bị.

✅ Dễ lắp đặt và bảo trì: Van có trọng lượng nhẹ, cấu tạo đơn giản, dễ dàng lắp đặt trong các hệ thống đường ống công nghiệp

✅ Giá thành rẻ: So với các loại van màng làm từ kim loại, van màng nhựa chữ Y có giá thành thấp hơn, là sự lựa chọn kinh tế cho nhiều hệ thống.

✅ Mẫu mã đa dạng: Van được thiết kế với dải kích thước lớn từ DN15- DN100, kết nối lắp ren, lắp bích đáp ứng linh hoạt nhu cầu sử dụng của các hệ thống đường ống.

Nhược điểm của van màng nhựa chữ Y tự động

✅ Khả năng chịu nhiệt và áp bị giới hạn: So với các dòng van kim loại như inox, thép, van màng nhựa chỉ phù hợp với các hệ thống có mức nhiệt độ và áp suất trung bình.

✅ Chỉ phù hợp đường ống nhỏ: Van màng nhựa chữ Y chỉ hỗ trợ kích thước đường ống từ DN15-DN100, không phù hợp sử dụng trong các hệ  thống có  đường ống kích thước lớn hơn.

Ứng dụng van màng nhựa chữ Y trong thực tế

Nhờ sở hữu khả năng chống ăn mòn tốt, độ kín cao và khả năng điều tiết dòng chảy chính xác, van màng nhựa chữ Y được sử dụng rộng rãi trong nhiều hệ thống công nghiệp, đặc biệt là các môi trường có hóa chất hoặc yêu cầu độ sạch cao. Điển hình như:

• Trong hệ thống cấp nước, xử lý nước thải van có nhiệm vụ đóng mở và  kiểm soát dòng chảy.
• Trong môi trường hóa chất, thiết bị này tham gia vào các hệ thống pha trộn, vận chuyển, phân phối hóa chất ăn mòn như axit, bazo.
• Với ngành thực phẩm, van màng nhựa tự động chữ Y được  sử dụng trong các dây chuyền sản xuất thực phẩm, nước ngọt, rượu, bia nhờ khả năng ít nhiễm bẩn,dễ vệ sinh.
• Ngoài ra van còn được dùng trong các hệ thống phòng thí nghiệm, ngành dược phẩm, công nghệ sinh hoạt, hệ thống sản xuất linh kiện điện tử, chất bán dẫn,…

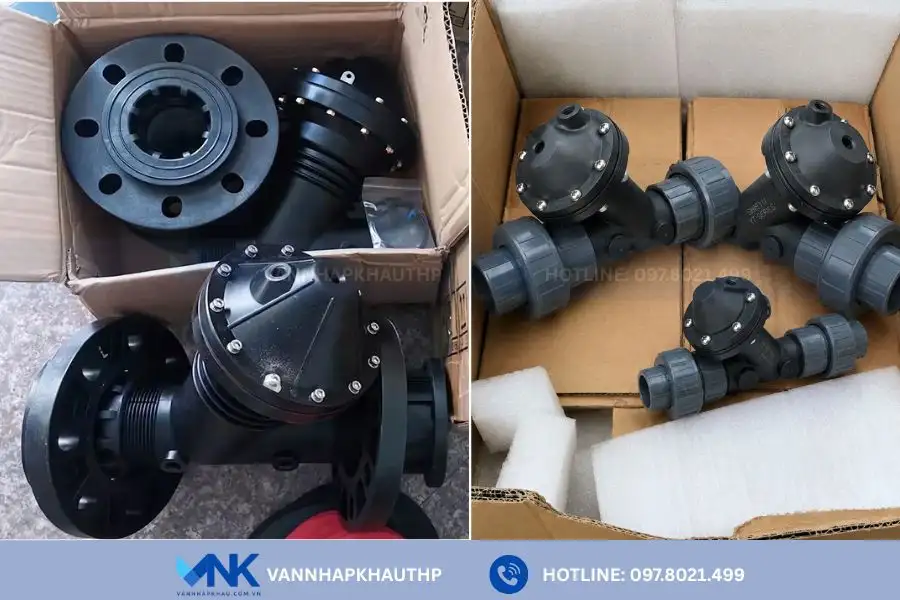

Mua van màng nhựa chữ Y chính hãng ở đâu?

Van Nhập Khẩu là địa chỉ uy tín chuyên nhập khẩu và cung cấp loại van công nghiệp phục vụ đường ống nước -hơi – khí, trong đó có van màng nhựa chữ Y.  Toàn bộ sản phẩm tại đây đều được nhập khẩu chính hãng, đầy đủ giấy tờ CO, CQ, sẵn sàng đáp ứng nhanh chóng nhu cầu lắp đặt của các hệ thống từ dân dụng đến công nghiệp.

Khi mua van màng nhựa chữ Y tại Van Nhập Khẩu, khách hàng được hỗ trợ tư vấn lựa chọn sản phẩm phù hợp theo:

✅ Kích thước van, tiêu chuẩn kết nối.

✅ Vật liệu thân van và màng van phù hợp với từng loại hóa chất.

✅ Điều kiện làm việc về áp suất, nhiệt độ và môi trường sử dụng.

Với 16 kinh nghiệm trong lĩnh vực van công nghiệp chúng tôi cam kết

✅ Cung cấp 100% sản phẩm chính hãng, chất lượng đảm bảo.

✅ Giá thành cạnh tranh nhờ nhập khẩu trực tiếp, không qua trung gian.

✅ Hàng hóa sẵn kho, giao hàng nhanh trên toàn quốc.

✅ Chính sách bảo hành rõ ràng, dịch vụ hậu mãi chu đáo, đồng hành cùng khách hàng trong suốt quá trình sử dụng.

Vì vậy, nếu bạn đang tìm kiếm van màng nhựa chữ Y chính hãng với mức giá hợp lý, hãy liên hệ ngay với Van Nhập Khẩu để được tư vấn và báo giá nhanh nhất.
