Van cầu điều khiển xi lanh khí nén

Van cầu điều khiển xi lanh khí nén là dòng van tự động hoạt động dựa trên áp lực khí nén, tích hợp cơ cấu xi lanh và lò xo giúp điều khiển quá trình đóng mở hoặc điều tiết lưu lượng một cách ổn định và nhanh chóng. Vậy loại van này cấu tạo có gì đặc biệt? Hệ thống ứng dụng phổ biến ở đâu? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

Van cầu điều khiển xi lanh khí nén là gì?

Van cầu điều khiển xi lanh khí nén là loại van cầu điều khiển bằng khí nén được thiết kế bộ điều khiển là xi lanh khí nén và sử dụng áp lực khí nén để đóng mở hoặc điều tiết dòng chảy lưu chất. Về cơ bản, loại van này có cơ chế hoạt động tương tự các dòng van cầu khí nén thông thường đều vận hành tự động thông qua khí nén, không cần tác động thủ công.

Điểm khác biệt của dòng van này ở chỗ phần xi lanh khí nén được chế tạo có lò xo bên trong, tự động hồi vị khi mất khí nén. Khi vận hành lò xo sẽ được nén hoặc dãn tương tự như piston di chuyển lên xuống và tác động làm trục van, màng van đóng mở. Cơ chế hoạt động này tương tự như các van cầu điều khiển khí nén thông thường, nhưng có thiết kế phù hợp hơn cho những môi trường yêu cầu độ bền cơ học và tần suất đóng mở cao.

Thông số kỹ thuật van điều khiển khí nén xi lanh

Cấu tạo và nguyên lý hoạt động của van cầu điều khiển xi lanh khí nén

Cấu tạo

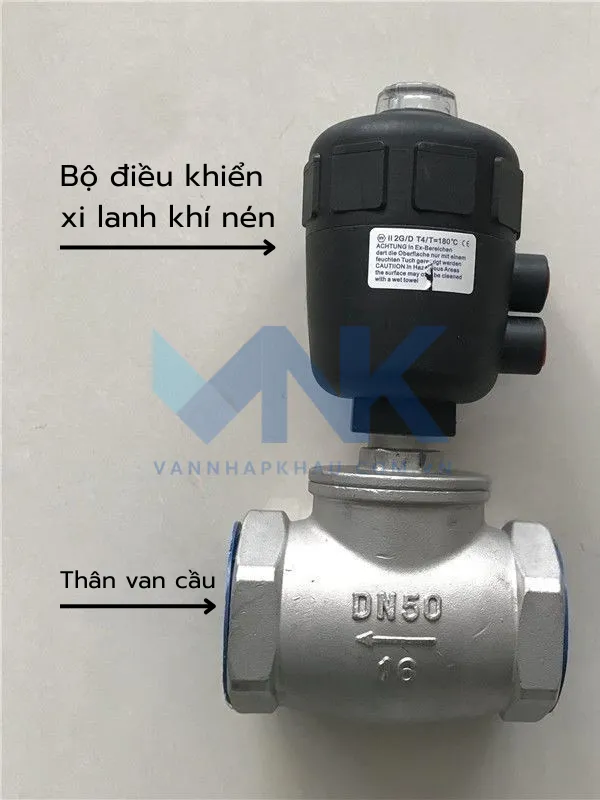

Về cấu tạo, van cầu điều khiển khí nén bằng xi lanh được thiết kế gồm 2 bộ phận chính là thân van cầu và bộ điều khiển xi lanh khí nén. Cụ thể:

Thân van cầu

Đây là bộ phận trực tiếp tiếp xúc với dòng chảy lưu chất, thường được đúc nguyên khối bằng các loại vật liệu inox, gang hoặc thép có độ bền cao, đáp ứng nhiều điều kiện môi trường khác nhau. Bên trong thân van được chế tạo gồm các chi tiết: màng van, ghế van, trục van. Thân van cầu dạng chữ ngã hoặc dạng bầu, kiểu kết nối lắp ren, lắp bích tùy thuộc kích cỡ van.

Bộ điều khiển xi lanh khí nén

Bộ điều khiển xi lanh khí nén được gắn trực tiếp vào thân van cầu với thiết kế có lò xo bên trong. Chức năng chính nhận tín hiệu khí nén từ bộ điều khiển trung tâm để đẩy piston gắn với trục van bên trong và truyền chuyển động làm đĩa van di chuyển lên xuống. Vỏ ngoài xi lanh khí nén bằng hợp kim nhôm hoặc inox, có giá đỡ khớp nối với trục van và có 2 cổng khí nén vào ra để tạo lực đẩy, kéo piston, lò xo.

Nguyên lý hoạt động

Về cơ chế vận hành van cầu điều khiển xi lanh khí nén cơ bản dựa trên cơ chế truyền lực khí nén vào xi lanh để đóng mở van. Cụ thể, khi cấp khí nén vào xi lanh thông qua cổng cấp khí, áp lực khí nén sẽ tạo lực đẩy làm lò xo, piston di chuyển, kéo theo trục van cũng dịch chuyển. Trục van được thiết kế gắn liền xi lanh khí nén và đĩa van nên khi trục van di chuyển lên, đĩa van cũng được nâng lên, tạo trạng thái mở cho lưu chất đi qua. Khi trục van di chuyển xuống, đĩa van cũng sẽ được hạ xuống, ngăn chặn không cho lưu chất đi qua.

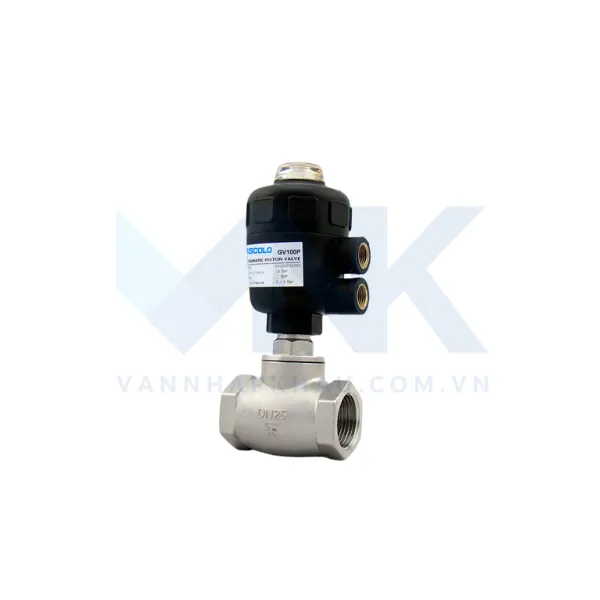

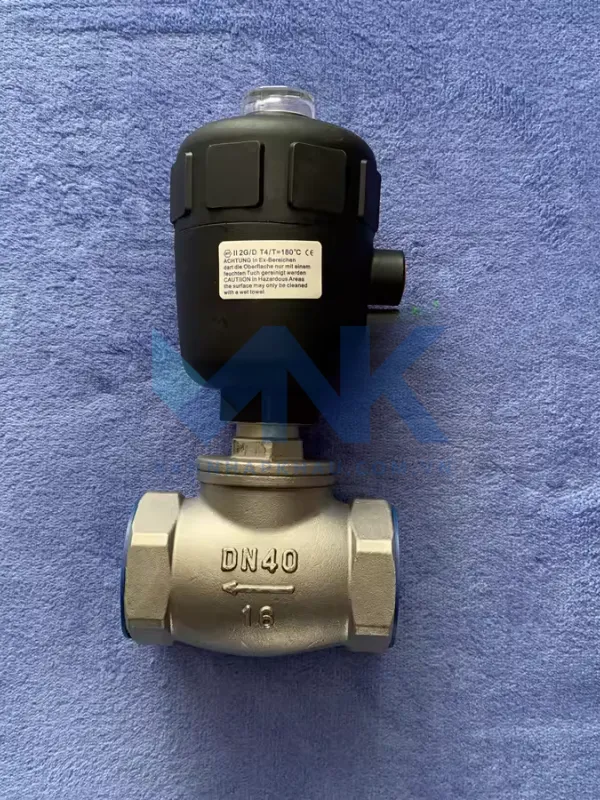

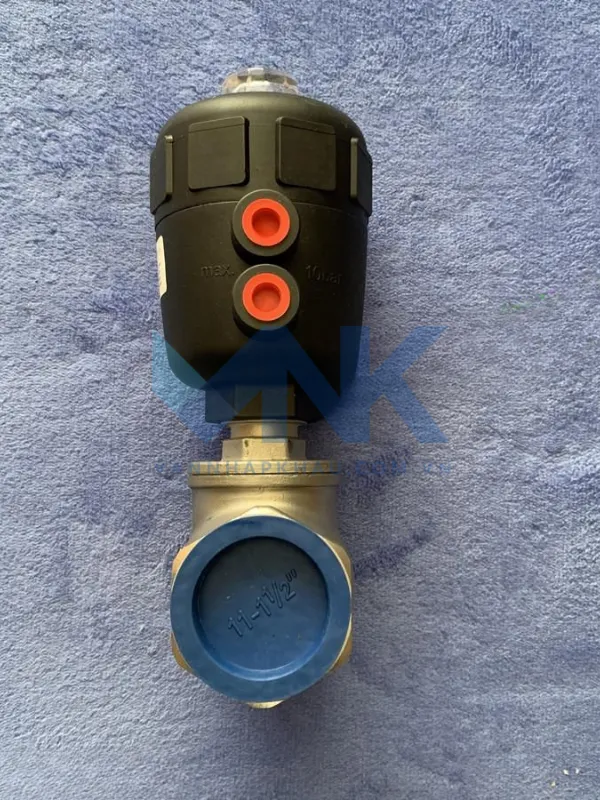

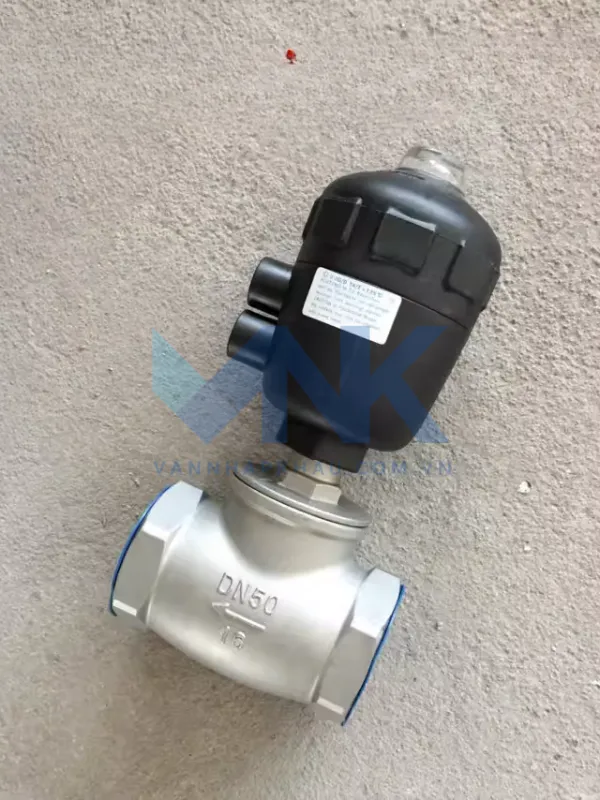

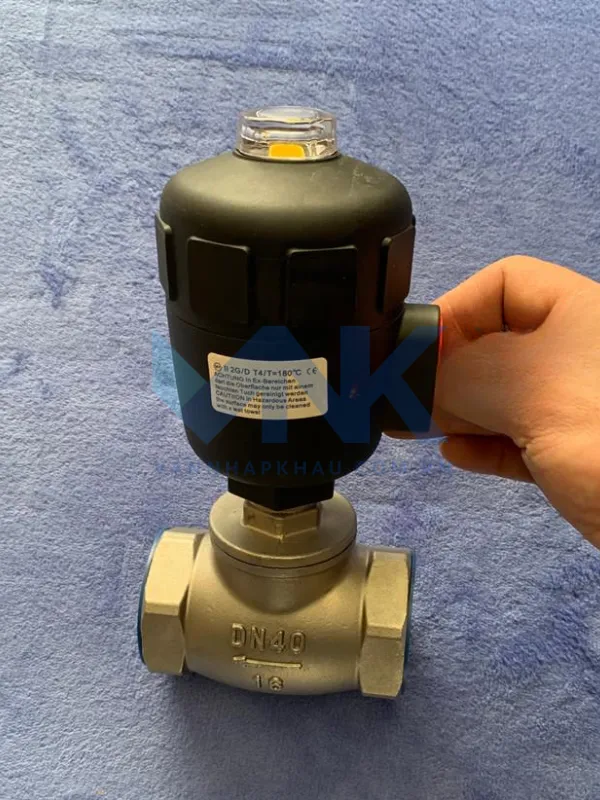

Hình ảnh thực của van cầu điều khiển bằng khí nén xi lanh

Đặc điểm nổi bật của van cầu điều khiển xi lanh khí nén

✅ Sử dụng bộ điều khiển xi lanh khí nén cho phép van vận hành ổn định, độ nhạy cao, thời gian phản hồi nhanh.

✅ Trong bộ điều khiển xi lanh khí nén có lò xo giúp van đảm bảo trạng thái an toàn, tự đống đóng hoặc mở khi mất khí nén.

✅ Khả năng điều tiết dòng chảy lưu chất chính xác và kiểm soát được tốc độ đóng mở của van.

✅ Thân van được làm bằng inox, gang hoặc thép chịu lực và chống ăn mòn tốt, đảm bảo vận hành bền bỉ trong điều kiện môi trường nhiệt độ, áp lực cao.

✅ Bộ điều khiển xi lanh kín khí, an toàn, không bị ảnh hưởng bởi bụi bẩn hay hơi ẩm từ bên ngoài.

✅ Tích hợp dễ dàng trong hệ thống điều khiển tự động, tối ưu cho các nhà máy công nghiệp hiện đại cần giám sát và điều khiển từ xa.

✅ Đa dạng kích cỡ từ DN15 – DN300 đáp ứng nhu cầu từ hệ thống nhỏ đến lớn.

✅ Kiểu kết nối linh hoạt lắp bích chắc chắn hoặc lắp ren tiện lợi, tùy thuộc kích cỡ đường ống và nhu cầu sử dụng để lựa chọn.

✅ Sử dụng khí nén để vận hành van nên có độ an toàn cao trong môi trường dễ cháy nổ vì không phát sinh tia lửa điện và tiết kiệm năng lượng, không tiêu tốn điện năng.

Hệ thống ứng dụng van cầu điều khiển xi lanh khí nén

Van cầu điều khiển bằng khí nén dạng xi lanh là lựa chọn ưu tiên trong các hệ thống điều tiết lưu chất yêu cầu độ chính xác cao, phản hồi nhanh và vận hành bền bỉ. Dưới đây là những hệ thống điển hình, thường gặp:

• Hệ thống điều khiển hơi nóng, hơi quá nhiệt được lắp tại các tuyến ống dẫn hơi nóng trong nhà máy điện, lò hơi công nghiệp, hệ thống gia nhiệt.
• Trong ngành hóa chất, dược phẩm và thực phẩm được ứng dụng trong các dây chuyền xử lý chất lỏng và hóa chất.
• Trong các nhà máy xử lý nước sạch và nước thải được dùng để điều tiết lưu lượng tại các bể chứa.
• Trong các nhà máy nhiệt điện, thủy điện được lắp ở các tuyến ống dẫn nhiên liệu, dẫn hơi, dẫn nước ngưng tụ.
• Trong các nhà máy sản xuất linh kiện điện tử, xi mạ, ô tô, cơ khí chính xác.
• Trong các phòng sạch, xưởng sản xuất y tế hoặc phòng thí nghiệm được sử dụng để kiểm soát luồng khí sạch hoặc khí nén đi qua hệ thống.

Nên mua van cầu điều khiển xi lanh khí nén ở đâu?

Hiện nay, trên thị trường có rất nhiều đơn vị phân phối van cầu điều khiển xi lanh khí nén với chất lượng, giá thành khác nhau khiến không ít khách hàng băn khoăn trong việc lựa chọn. Để đảm bảo mua được sản phẩm chính hãng, phù hợp với hệ thống và có giá thành hợp lý, quý khách cần ưu tiên lựa chọn những nhà cung cấp uy tín, có kinh nghiệm lâu năm trong ngành thiết bị công nghiệp.

Một trong những địa chỉ được đông đảo khách hàng tin tưởng lựa chọn quý khách có thể cân nhắc là Van Nhập Khẩu. Với hơn 15 năm hoạt động trong lĩnh vực phân phối van công nghiệp, chúng tôi tự hào là đối tác chính thức của các thương hiệu uy tín đến từ Hàn Quốc, Đài Loan. Và cam kết cung cấp van cầu điều khiển xi lanh chính hãng, chất lượng, giá thành cạnh tranh.

Thêm vào đó, với kho hàng rộng chúng tôi còn lưu sẵn kho số lượng lớn đa dạng kích cỡ, mẫu mã, thương hiệu để khách hàng tham quan, lựa chọn. Tất cả sản phẩm đảm bảo đầy đủ giấy tờ CO, CQ, chính sách bảo hành minh bạch theo cơ chế của nhà sản xuất. Với đội ngũ nhân viên chuyên nghiệp, được đào tạo bài bản chúng tôi cam kết hỗ trợ, tư vấn mọi lúc mọi nơi, đáp ứng tốt nhất mọi nhu cầu của khách hàng.

Mọi thông tin chi tiết về sản phẩm hoặc báo giá chính xác, vui lòng liên hệ hotline tại thời điểm quan tâm để được tư vấn, hỗ trợ nhé.
