Van cổng JIS 10K là dòng van được thiết kế theo tiêu chuẩn JIS 10K – tiêu chuẩn Nhật Bản. Với ưu điểm nổi bật về chất lượng, độ bền, khả năng làm việc tốt trong điều kiện khắc nghiệt. Hiện nay van cổng JIS 10K đã và đang được sử dụng khá phổ biến, rộng rãi. Cụ thể chi tiết, mời quý khách tham khảo bài viết dưới đây.

Van cổng JIS 10K là gì?

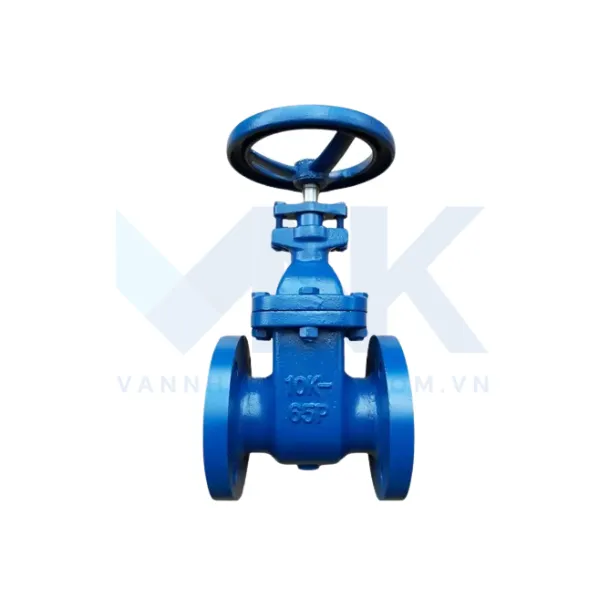

Van cổng JIS 10K
Van cổng JIS 10K

Van cổng JIS 10K là sản phẩm được thiết kế kiểu kết nối dạng mặt bích theo tiêu chuẩn JIS 10K, chất liệu chế tạo inox hoặc gang. Với độ dày mặt bích cùng các thông số kỹ thuật theo tiêu chuẩn JIS 10K nên khi sử dụng khách hàng hoàn toàn yên tâm về chất lượng cũng như độ bền và tuổi thọ của van.

Về chức năng, van cổng JIS 10K cũng tương tự các dòng van cổng khác đó là đóng, mở cho phép dòng chảy lưu chất đi qua van thông qua bộ điều khiển tự động hoặc tay quay vô lăng. Do đó được ứng dụng rỗng rãi và phổ biến trong rất nhiều lĩnh vực công nghiệp, nông nghiệp, hệ thống cấp thoát nước, xử lý nước…

Thông số kỹ thuật:

  • Kích thước: DN40 – DN500
  • Vật liệu chế tạo: Inox, gang
  • Kiểu dáng kết nối: Mặt bích
  • Tiêu chuẩn bích: JIS 10k
  • Áp lực: PN16 – PN25.
  • Nhiệt độ: 0 – 220 độ C.
  • Thương hiệu: Wonil, Samwoo, Toyo, Kitz,…
  • Xuất xứ: Hàn Quốc, Nhật Bản, ..v..v..

Cấu tạo van cổng JIS 10K

Về cơ bản, van cổng JIS 10K  được thiết kế gồm các bộ phận chính như sau:

Cấu tạo van cổng JIS 10K
Cấu tạo van cổng JIS 10K
  • Thân van

Chất liệu inox cao cấp 304, 316 hoặc gang bên ngoài được sơn phủ một lớp Epoxy chống bám bụi, tăng độ bền, khả năng làm việc ngoài trời. Thân van có chức năng bảo vệ các bộ phận bên trong và được thiết kế kiểu dáng kết nối với đường ống dạng mặt bích tiêu chuẩn JIS 10K.

  • Trục van

Chất liệu inox hoặc thép có độ bền cao, chống va đập tốt vì đây là bộ phận có chức năng truyền chuyển động từ bộ điều khiển xuống đĩa van.

  • Đĩa van

Chất liệu inox có đặc tính chống ăn mòn, han gỉ và có độ bền cao. Chức năng chính nhận lực tác động từ bộ điều khiển xuống trục van để đóng, mở van.

  • Bộ phận điều khiển

Được thiết kế đa số là dạng tay quay vô lăng, khi vận hành chỉ cần xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ. Ngoài ra, đối với hệ thống lớn, van cổng JIS 10K cũng được thiết kế dạng điều khiển thủ công bằng điện hoặc khí nén.

Nguyên lý hoạt động

Đa số dòng van cổng JIS 10K trên thị trường hiện nay được chế tạo dạng điều hiển là tay quay vô lăng. Với cơ chế vận hành khá đơn giản, khi van ở trạng thái đóng chúng ta chỉ cần xoay tay quay theo ngược chiều kim đồng hồ từ phái qua trái. Lúc này lực tác động từ tay quay sẽ truyền xuống trục van và kéo đĩa van dịch chuyển lên trên tương ứng trạng thái mở van. Khi muốn đóng van chỉ cần quay ngược lại theo cùng chiều kim đồng hồ để đĩa van dịch chuyển sang trạng thái đóng.

Phân loại van cổng JIS 10K

Theo chất liệu

Phân loại van cổng JIS 10K theo chất liệu
Phân loại van cổng JIS 10K theo chất liệu
  • Van cổng inox JIS 10K

Như chúng ra đã biết, chất liệu chế tạo inox 304, inox 316, inox 201 có đặc tính chịu bền, chống ăn mòn tốt, chịu được nhiệt độ cao, áp lực lớn. Do đó hiện nay đây là chất liệu được ưu tiên sử dụng để sản xuất các loại van công nghiệp, trong đó có van cổng JIS 10K. Và được ứng dụng phổ biến trong môi trường hơi nóng, khí nén, hóa chất ăn mòn…

  • Van cổng gang JIS 10K

Van cổng gang JIS 10K có đặc điểm nhận dạng chất liệu sử dụng là gang cầu hoặc gang đúc chống va đập tốt, chịu lực tốt, bên ngoài được sơn Epoxy màu xanh. Ưu điểm giá thành rẻ hơn chất liệu inox nên được sử dụng rộng rãi trong nhiều môi trường, hệ thống: nước, hơi nóng, khí nén…

Theo thương hiệu xuất xứ

Phân loại van cổng JIS 10K theo thương hiệu
Phân loại van cổng JIS 10K theo thương hiệu

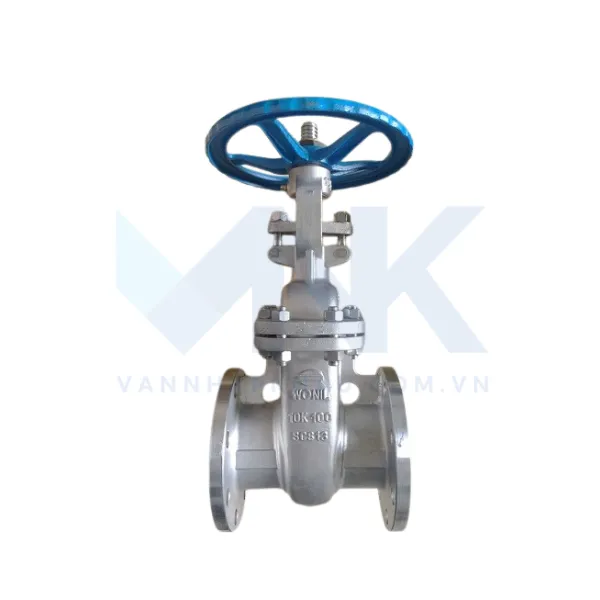

  • Van cổng JIS 10K Wonil Hàn Quốc

Thương hiệu Wonil Hàn Quốc chắc khá quen thuộc với đa số khách hàng và van cồng JIS 10K cũng tương tự. Hiện nay, loại van này được rất nhiều đơn vị, khách hàng tin tưởng lựa chọn. Bởi dây chuyền sản xuất hiện đại, tiên tiến, chất liệu sản xuất gang, inox tuy nhiên giá thành thường cao hơn các loại khác.

  • Van cổng JIS 10K Samwoo Hàn Quốc

Van cổng JIS 10K Samwoo cũng là một thương hiệu của Hàn Quốc với đặc điểm thiết kế gồm 2 dạng ty nổi hoặc ty chìm, chất liệu gang, inox, trên thân van được in nổi logo thương hiệu. Về ứng dụng, chủ yếu được dùng trong môi trường nước sạch, nước thải hoặc trong hệ thống hơi nóng, khí nén…

Theo thiết kế

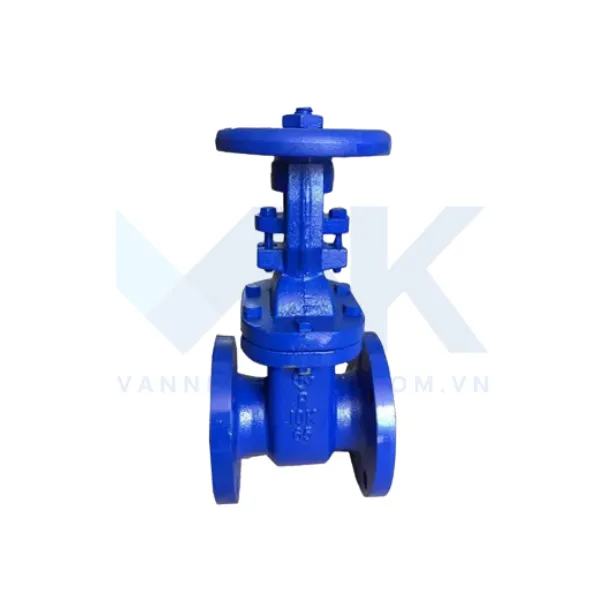

  • Van cổng ty nổi JIS 10K

Thiết kế đặc biệt, phần ty van khi chúng ta đóng van sẽ chìm xuống nhưng khi mở van sẽ nổi lên trên. Đây cũng chính là ưu điểm nổi bật giúp người dùng có thể dễ dàng quan sát được quá trình đóng mở của van cồng ty nổi JIS 10K nhờ phần ty van. Tuy nhiên, khi lựa chọn cần lưu ý loại van này không phù hợp lắp đặt trong khu vực có diện tích, không gian hẹp.

  • Van cổng ty chìm JIS 10K

Van cổng ty chìm JIS 10K được thiết kế phần ty van nằm gọn bên trong thân van, khô nhô lên như loại ty nổi. Do đó khi van vận hành chúng ta sẽ không thể quan sát. Tuy nhiên ưu điểm của loại van này chính là được ưu tiên lắp đặt trong hệ thống có diện tích, quy mô và không gian hẹp.

Ứng dụng van cổng JIS 10K

Ứng dụng van cổng JIS 10K
Ứng dụng van cổng JIS 10K

Với những ưu điểm, thiết kế đặc biệt hiện nay van cổng JIS 10K được ứng dụng trong rất nhiều công trình, hệ thống. Chúng ta cũng có thể bắt gặp hình ảnh sản phẩm này tỏng các khu công nghiệp, nhà máy sản xuất. Cụ thể:

  • Trong hệ thống cấp thoát nước, xử lý nước sạch, nước thải tại các khu dân cư, nhà cao tầng..
  • Trong hệ thống phòng cháy chữa cháy.
  • Trong hệ thống hơi nóng, khí nén, xăng dầu…
  • Trong môi trường hóa chất: axit, muối…

Đơn vị phân phối van cổng JIS 10K chính hãng

Sau khi tìm hiểu về sản phẩm, nếu quý khách quan tâm và có nhu cầu mua sắm hãy liên hệ ngay với chúng tôi- công ty TNHH Thương mại Tuấn Hưng Phát. Với hơn 10 năm kinh nghiệm nhập khẩu và phân phối trực tiếp các dòng van công nghiệp, phụ kiện đường ống, thiết bị đo lưu lượng, trong đó có van cổng JIS 10K. Chúng tôi cam kết sản phẩm chính hãng, đầy đủ kích cỡ, giấy tờ CO, CQ cùng chính sách bảo hành 12 tháng, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.

Tại kho hàng chúng tôi luôn lưu sẵn kho số lượng lớn full kiểu dáng, chất liệu, kích cỡ, chủng loại với giá thành hợp lý, cạnh tranh nhất thị trường. Để nhận báo giá chi tiết, chính xác quý khách vui lòng liên hệ qua hotline để được nhân viên chăm sóc khách hàng tư vấn, hỗ trợ.

Chất liệu

Gang, Inox

Thương hiệu

Samwoo, Wonil

Xuất xứ

Hàn Quốc, Nhật Bản
