1. Van cầu hơi là gì?
Van cầu hơi yên ngựa là loại van hơi nóng, van cầu chặn, tiếng anh gọi là Globe valves hoặc Stop valve. Thiết bị van này dùng để điều tiết lưu chất đi qua van băng cách mở/đóng. Van cầu hơi yên ngựa thường được sử dụng hệ thống đường ống chứa hơi nóng, nhiệt độ cao, nước nóng sôi, khí nén áp lực cao, dầu nóng, nên được gọi là van cầu hơi.
Van cầu hơi có 2 tên gọi riêng biệt hiện nay: Van cầu hơi = Van cầu yên ngựa + Van cầu chữ ngã.
Vì sao gọi là van yên ngựa và van chữ ngã thực chất đây là một loại van nhưng có 2 tên gọi vì hình xuất phát từ hình dáng nên trong lĩnh vực van được chuyên gia tự đặt tên để nhận biết và phân biệt. Điểm đặc biệt của loại van này là khi sử dụng 1 thời gian các bộ phận vòng làm kín cửa van bị bào mòn thì van giữ kín vẫn rất tốt.

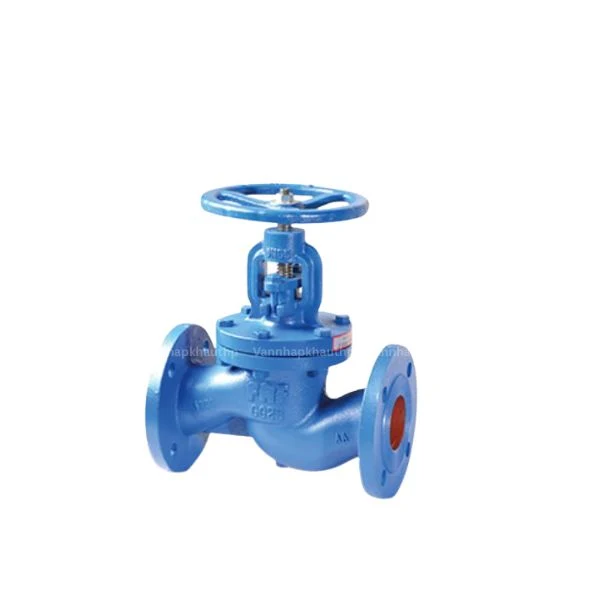

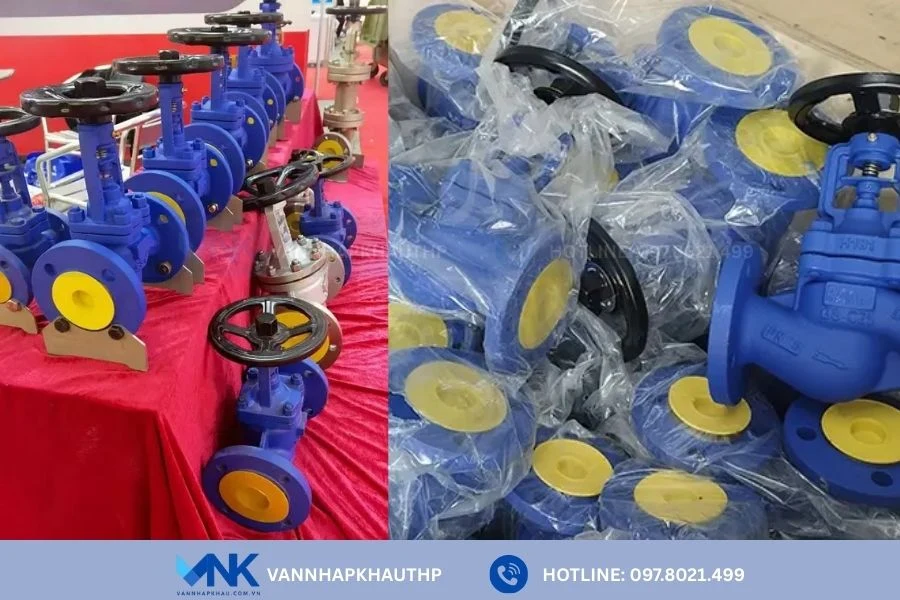

Hình ảnh van cầu hơi yên ngựa dạng chữ ngã
Video cấu tạo và nguyên lý hoạt động van cầu hơi yên ngựa

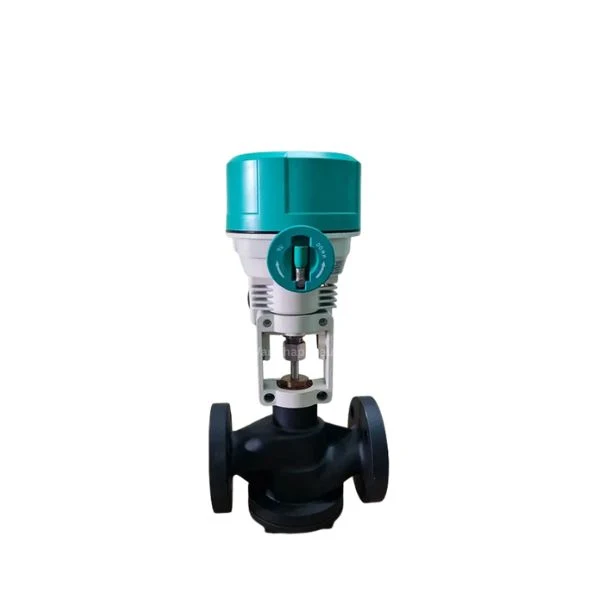

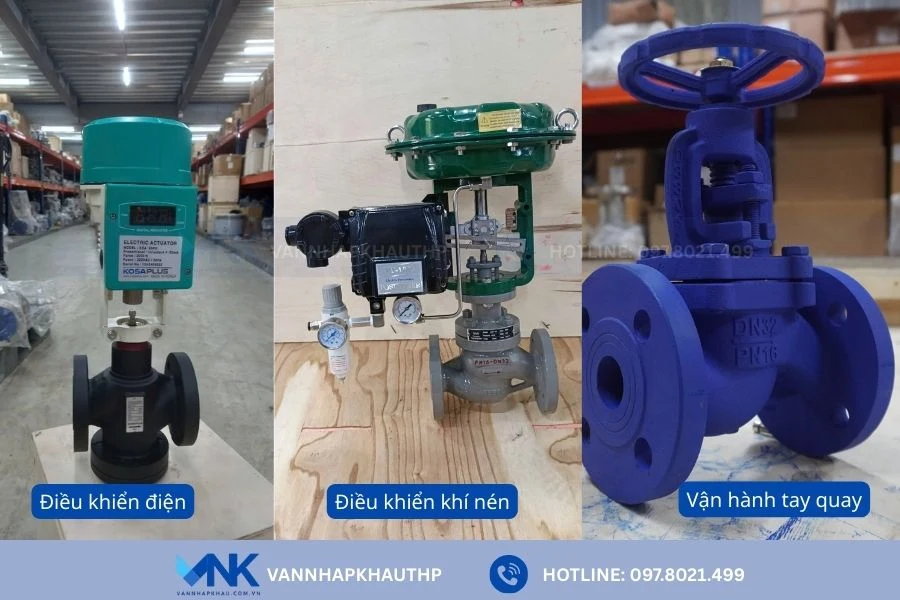

Van cầu hơi có thể sử dụng vận hành để điều tiết đóng mở tuyến tính từ 0 tới 100% hay đóng mở hoàn toàn. Dùng để lắp đặt sử dụng trong các môi trường: hơi quá nhiệt, hơi bão hòa, khí lỏng, chân không, môi trường đông lạnh.
Khi có dòng môi chất đi qua van, chúng sẽ tự động chuyển hướng so với lúc vừa vào cửa van.
Việc này không những giúp giảm áp suất mà còn thúc đẩy dòng môi chất qua van.
Dòng chảy đổi hướng khiến áp suất qua van cũng bị giảm nhiều hơn nên năng lượng để chuyển
đổi chất lỏng qua van cũng cần phải lớn hơn. Với van điều tiết, cửa van sẽ không trượt dọc theo
bề mặt vòng làm kín nên sự tiếp xúc giữa cửa van và vòng làm kín sẽ chấm dứt khi bắt đầu có
dòng chảy đi qua.

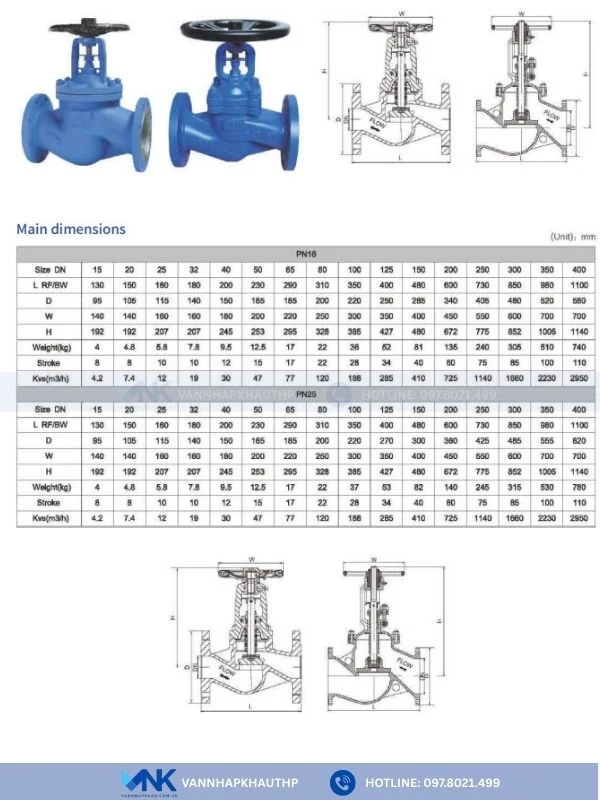

Thông số kỹ thuật van cầu hơi
– Tên sản phẩm : van cầu hơi yên ngựa
– Vật liệu chế tạo: Gang, gang cầu, gang dẻo, thép, inox
– Tiêu chuẩn: JIS, BS, DIN, ANSI, etc.
– Kết nối: Mặt bích
– Môi trường sử dụng: Hơi nóng, khí nén, dầu, gas
– Nhiệt độ làm việc: 0 ~ 400 độ C
– Kích thước: DN50 đến DN500
– Áp xuất làm việc: PN 10-16-20-25 Kgf/cm2.
– Xuất xứ: Đài Loan. Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Đài Loan, Trung Quốc
– Tình trạng hàng: Có sẵn
Ứng dụng van cầu hơi

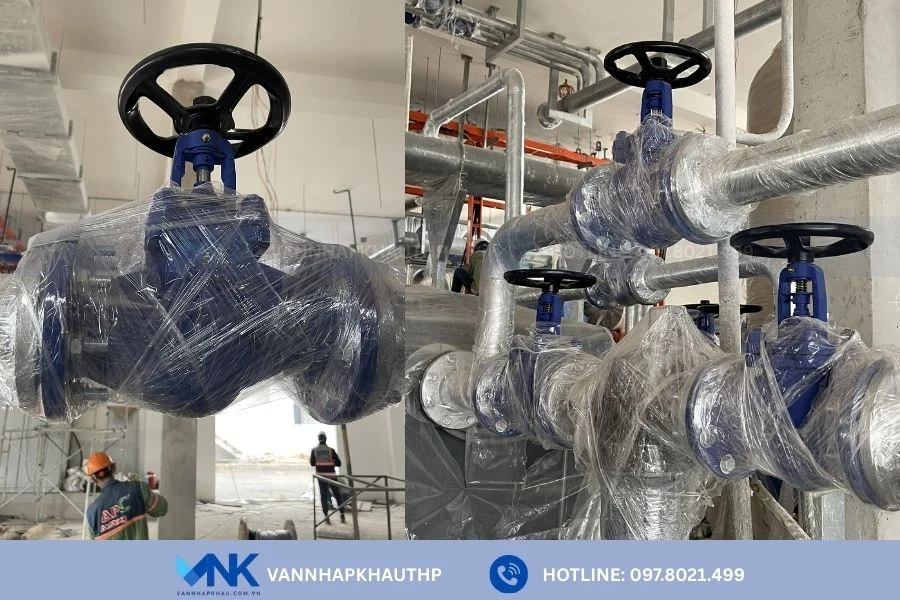

Van cầu hơi yên ngựa được sử dụng trong hệ thống nồi hơi, lò hơi, lò sấy, xưởng may giặt ũi. Thích hợp với những vị trí, trang thiết bị máy móc vận hành thường xuyên vì khả năng chống mài mòn và tính bền cao.
Van cầu hơi là khả năng điều chỉnh dòng chảy chính xác và hoạt động ở áp lực cao.
Tuy nhiên, loại van này gây tổn áp khá cao và không thích hợp vận hành trong các môi trường môi chất sạch hoặc vô trùng. Ngược lại, rất thích hợp với các dòng môi chất có tính ăn mòn hoặc duy trì nhiệt độ môi chất làm việc.
– Van có khả năng làm kín cao
– Van cầu có độ an toàn và chịu được áp lực lớn
– Van hơi dùng cho nhiệt độ lên đến 400 độ C
– Van cầu hơi lắp đặt dễ dang, bảo trì, bảo dưỡng, tháo lắp giản đơn.

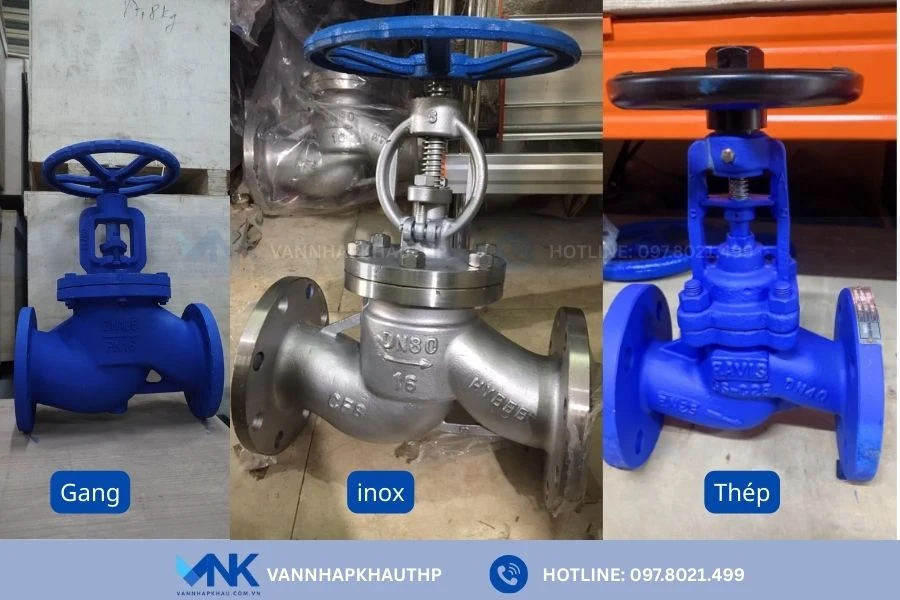

2. Phân loại van cầu

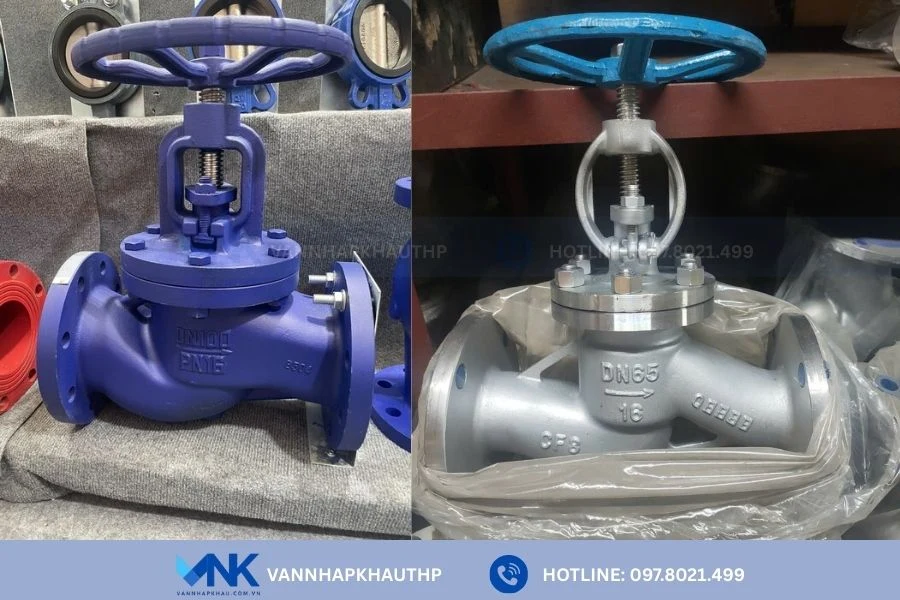

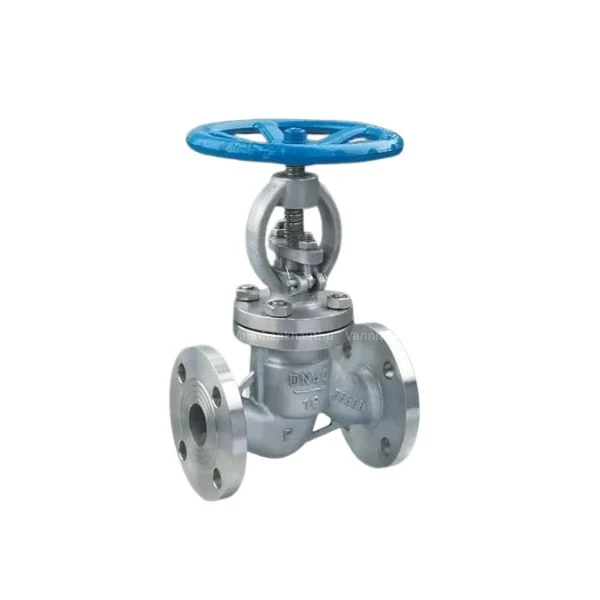

Van cầu hơi yên ngựa inox
Van cầu hơi yên ngựa inox được thiết kế chất liệ inox 100%. Được sử dụng cho việc điều chỉnh dòng chảy trong một đường ống. Van cầu được sử dụng để kiểm soát hoặc ngăn chặn dòng chảy của chất lỏng hoặc khí qua một đường ống. Van cầu được đặt tên theo hình dạng – hình cầu với hai nửa của thân van được ngăn cách bởi một bộ phận kiểm soát dòng chảy (baffle) bên trong thân van.

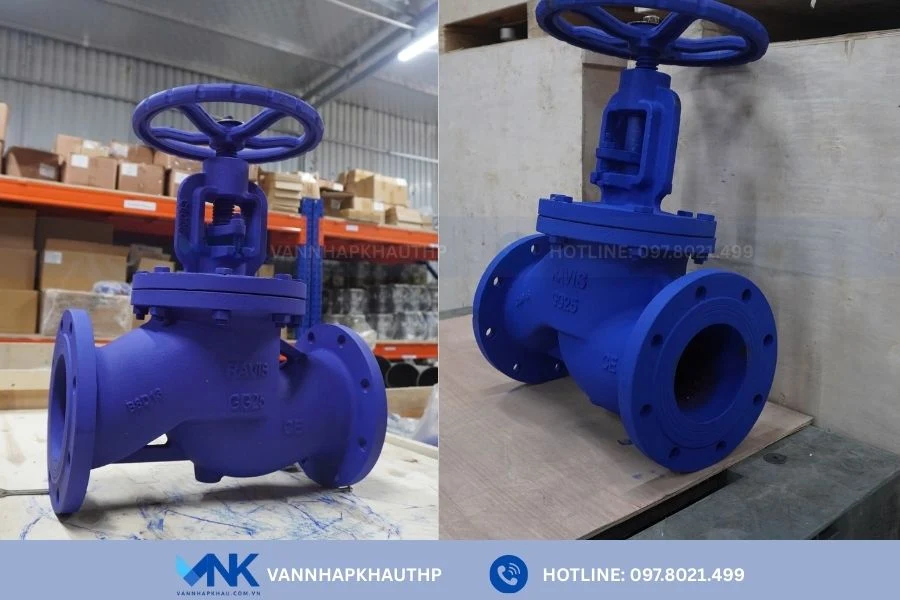

Van cầu hơi yên ngựa gang
Van cầu hơi yên ngựa gang là loại van được đúc toàn thân bằng gang, sơn màu xanh. Van cầu được gọi là van cầu hơi, van cầu yên ngựa, van cầu chữ ngã hay van cầu chữ S do tính chất sử dụng cho ứng dụng và hình dạng của van cầu mà người ta gọi theo tên như vậy. Van cầu có dạng van cầu nối ren và van cầu nối bích dạng van cầu tay quay.
>>>Xem thêm: Van cầu là gì?
