1. Van xả áp là gì?

Van xả áp hay còn được gọi là van an toàn nước, van an toàn hơi, van an toàn thủy lực. Đây là thiết bị dùng để xả nước, hơi nước ra khỏi hệ thông đường ống khi áp suất bên trong ống vượt quá giới hạn cho phép. Van xả áp hoạt động nhờ vào áp suất của lưu chất.

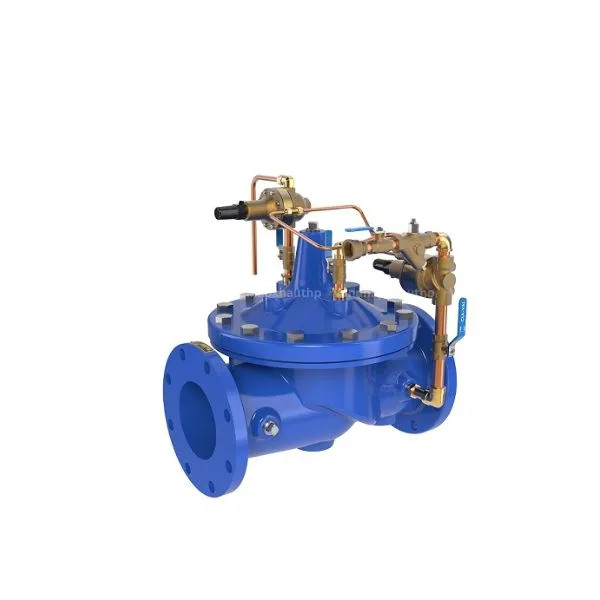

Van xả áp điều khiển bằng trục dẫn “Pilot-operated” gồm có bộ phận trục dẫn Pilot và Van chính. Mặc dù các van giảm áp theo tải lò xo với áp suất chống lại áp suất đầu vào, áp suất hồi phục và áp suất tái hoạt động của van giảm áp được điều khiển bởi Pilot, hoạt động gần giống như van giảm áp suất theo tải lò xo. Nó không có chức năng điều chỉnh trong Van chính.

Van xả áp được thiết từ nhiều vật liệu khác nhau như: Van xả áp đồng, van xả áp inox, van xả áp gang. Để hoạt động trong nhiều điều kiện khác nhau như inox có thể dùng cho hóa chất, chất ăn mòn, áp suất và nhiệt độ lớn, đồng và gang có thể dùng cho nước và hơi.

Van xả áp được chia làm 2 dạng chính là dùng cho hơi và dùng cho nước. Ngòai ra còn có dạng van xả áp thủy lực. Được nhập khẩu từ các nước có nên công nghiệp hiện đại như, Van xả áp Hàn Quốc, Van xả áp Đài Loan, Van xả áp Italia, van xả áp Malaysia.

Van xả áp có 2 kiểu lắp đó là lắp bích và lắp ren. Kích thước của sản phẩm lắp ren DN15, DN20, DN25, DN32, DN40, DN50. Lắp bích DN50, DN65, DN80, DN100, DN125, DN150, DN200.

Chức năng van tự động hoạt động khi áp suất phía cửa vào của van tăng lên đến một áp suất định trước, để mở đĩa van và xả chất lỏng (hơi hoặc khí); Và khi áp suất giảm xuống theo giá trị quy định, để đóng lại đĩa van. Van an toàn được gọi là thiết bị an toàn cuối cùng kiểm soát áp suất và tự thải một lượng chất lỏng nhất định mà không cần hỗ trợ của điện năng.

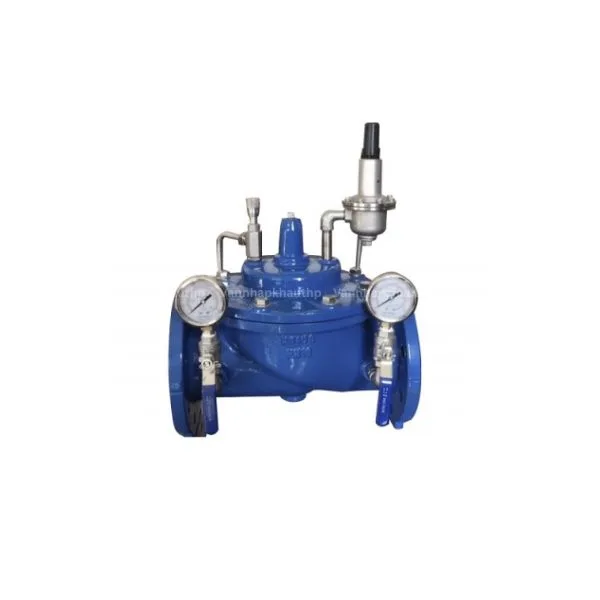

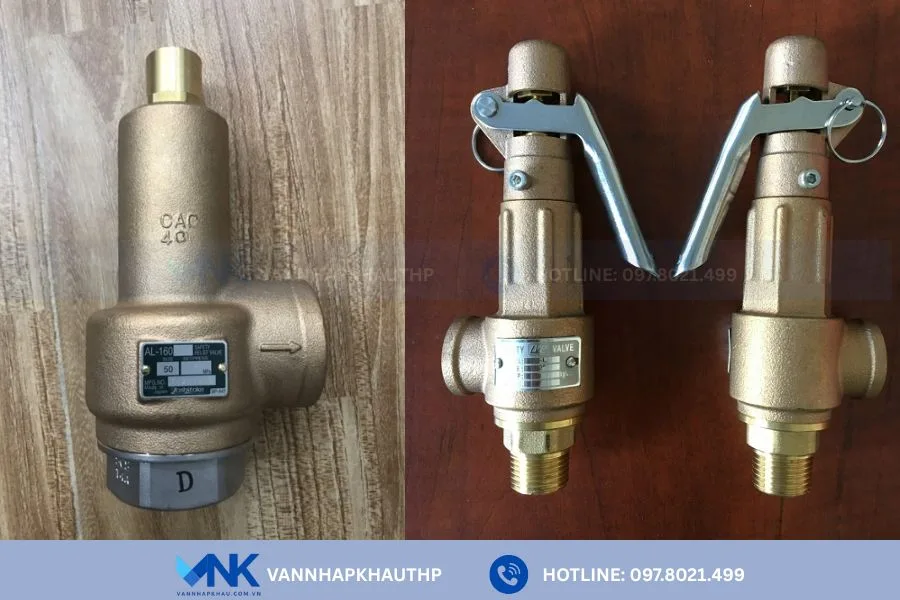

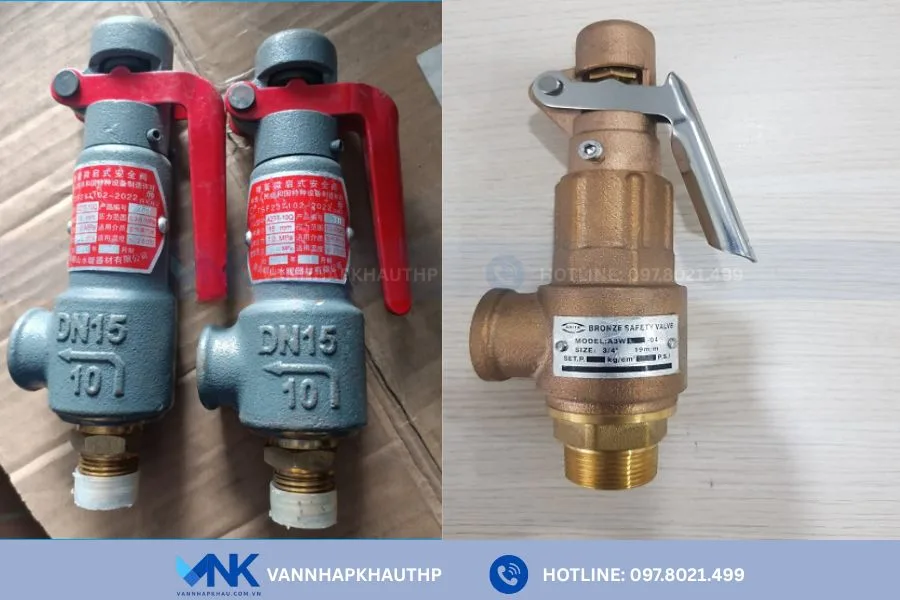

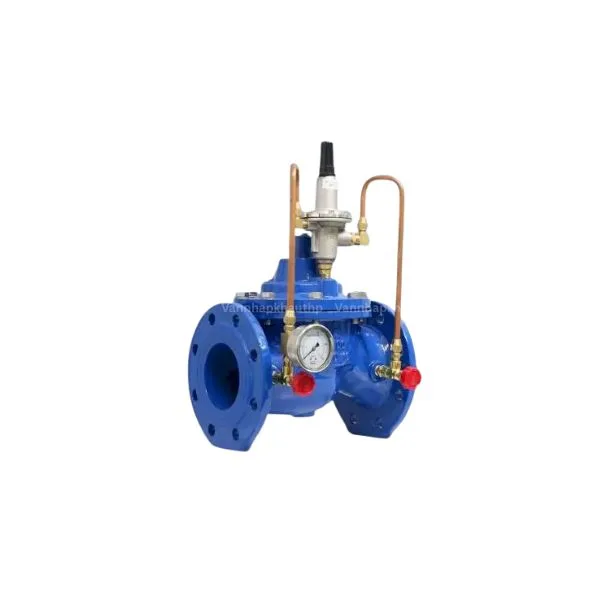

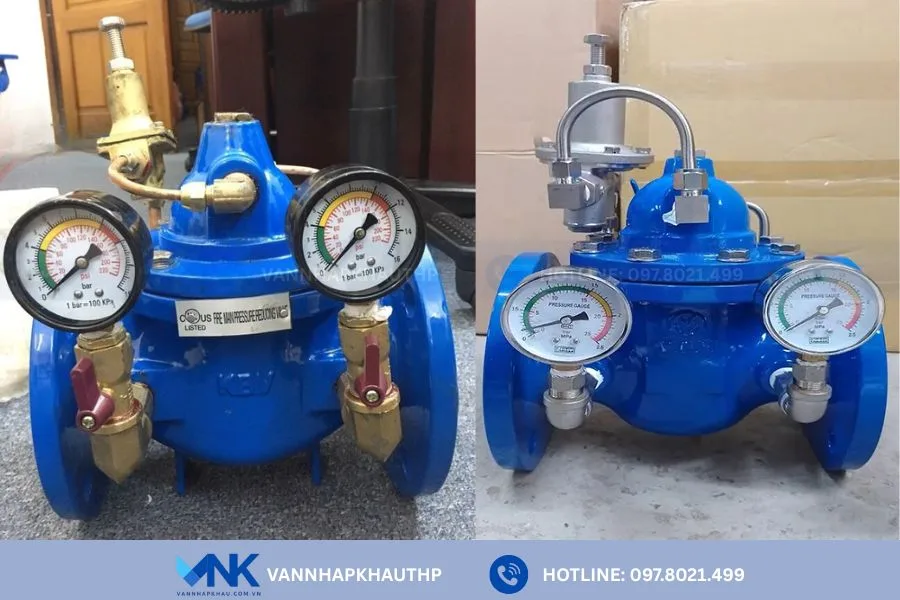

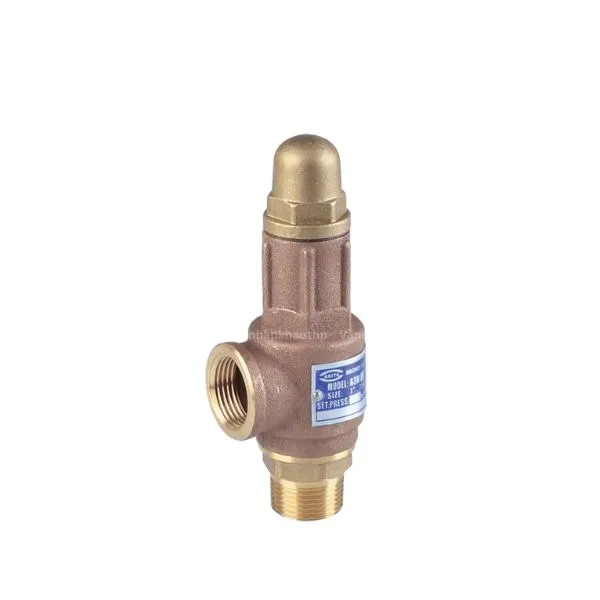

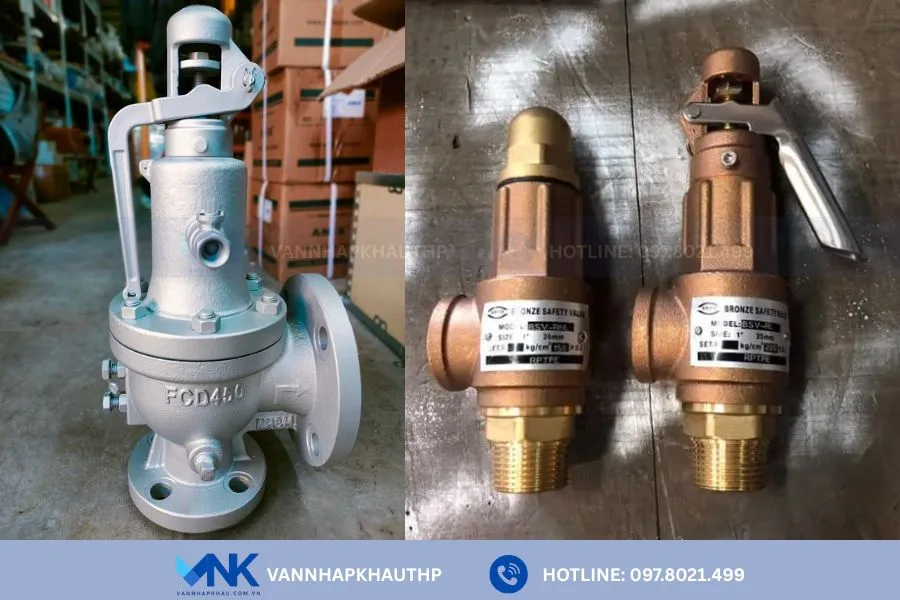

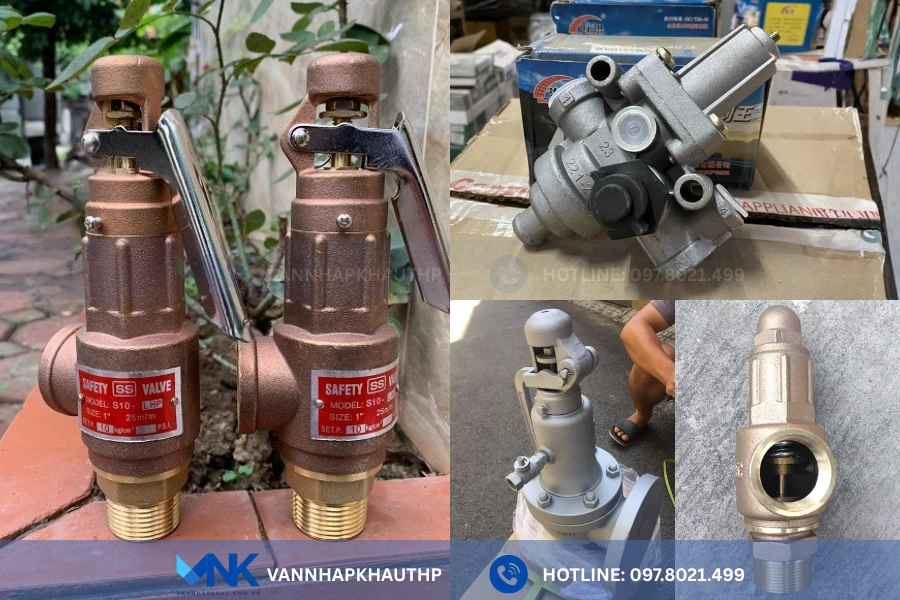

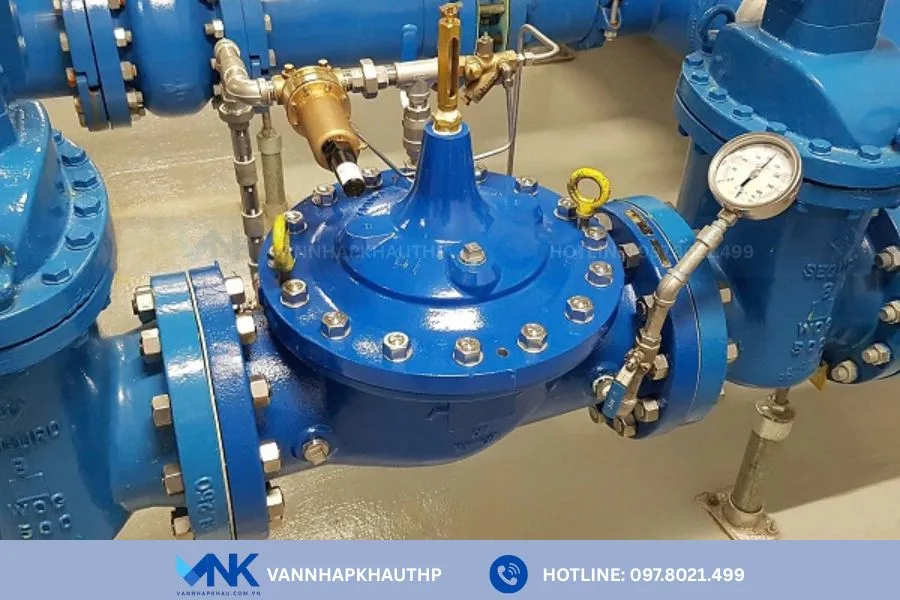

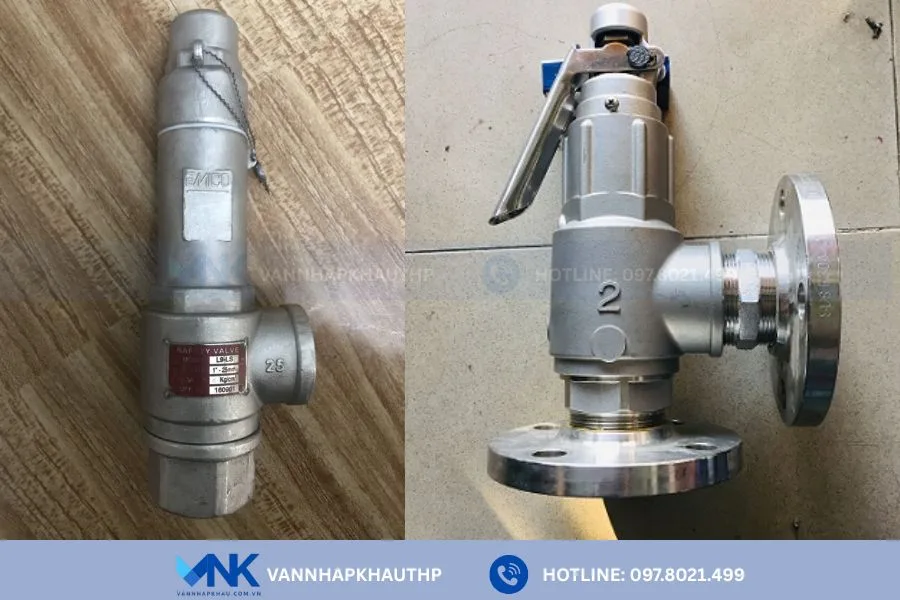

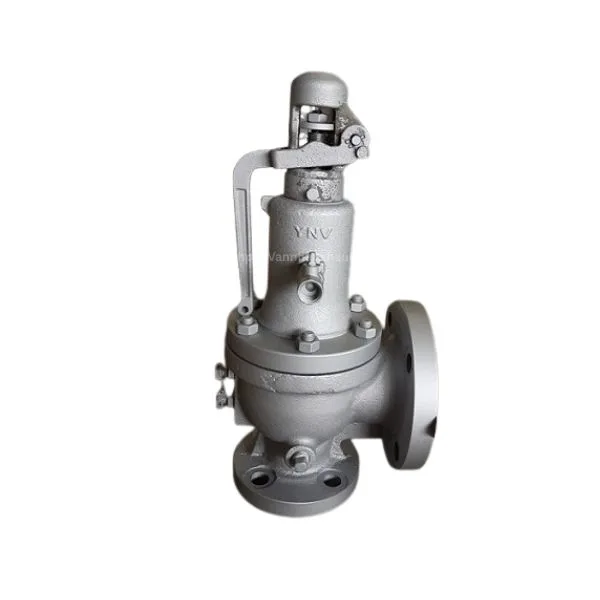

2. Hình ảnh van xả áp

Van xả áp
Van xả áp

3. Thông sỗ kỹ thuật van xả áp

*THÔNG SỐ KỸ THUẬT:
– Đường kính van: DN15 – DN200
– Áp suất làm việc: 16bar
– Nhiệt độ làm việc định mức: 120 độ C
– Môi trường làm việc: nước, hơi nóng
– Chất liệu van: gang , thép, inox
– Kiểu nối lắp: Dạng mặt bích
– Xuất sứ: Đài Loan, Thổ nhỹ kỳ,malaysia, china
– Bảo hành: 12 tháng
– Hãng cung cấp: Tung lung – ARV …vvv

Nhiệm vụ của van xả áp trong hệ thống vận hành

Chức năng chính của van xả an toàn là bảo đảm an toàn cho toàn bộ hệ thống khi sử dụng chất lưu.

Nhiệm vụ của van an toàn là mở ra để xả lưu chất ra ngoài khi lưu chất tăng áp đột ngột, như trong trường hợp máy nén khí hoặc máy bơm không tự tắt, hoặc đường ống bị tắc nên áp lực trong hệ thống tăng cao.

Có một số ứng dụng thực tế của van xả áp an toàn như sau:

  • Đảm bảo an toàn cho hệ thống khí nén.
  • Xả áp lực nước khi áp lực thượng lưu tăng cao đột ngột.
  • Đảm bảo an toàn cho hệ thống sử dụng khí nén và khí gas.
  • Bảo vệ các lò hơi và lò sấy.
  • Sử dụng van an toàn trong các hệ thống phòng cháy chữa cháy.
  • Sử dụng van xả áp lực trong nồi áp suất hàng ngày.
  • Trong mọi ngành công nghiệp, van an toàn được sử dụng để đảm bảo an toàn và giảm thiểu thiệt hại cho thiết bị và hệ thống.

Việc sử dụng van xả áp an toàn luôn được xem xét trong thiết kế ban đầu của các nhà máy hiện nay, vì nó mang lại lợi ích lâu dài với mức đầu tư không quá cao.

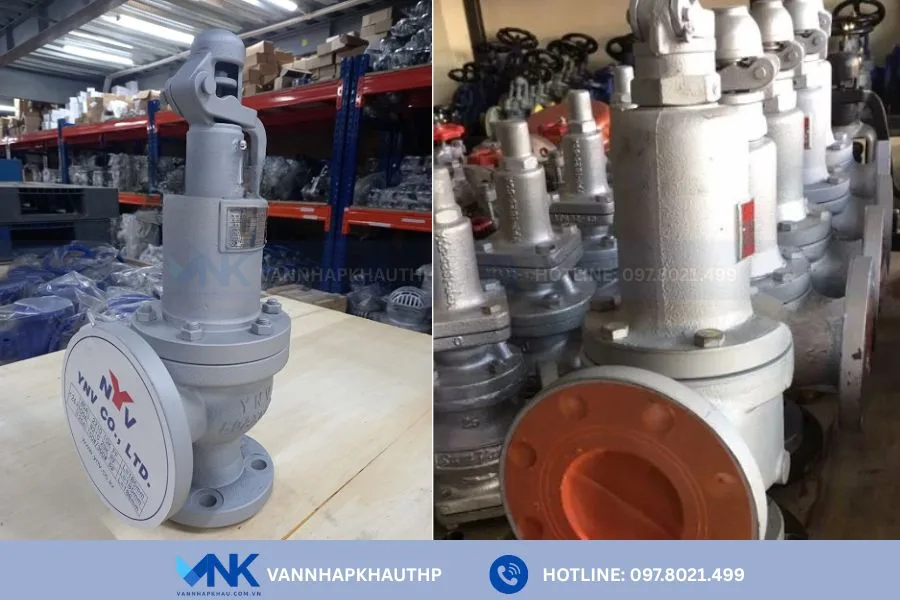

Van xả áp an toàn - Tuấn Hưng Phát
Van xả áp an toàn – Tuấn Hưng Phát

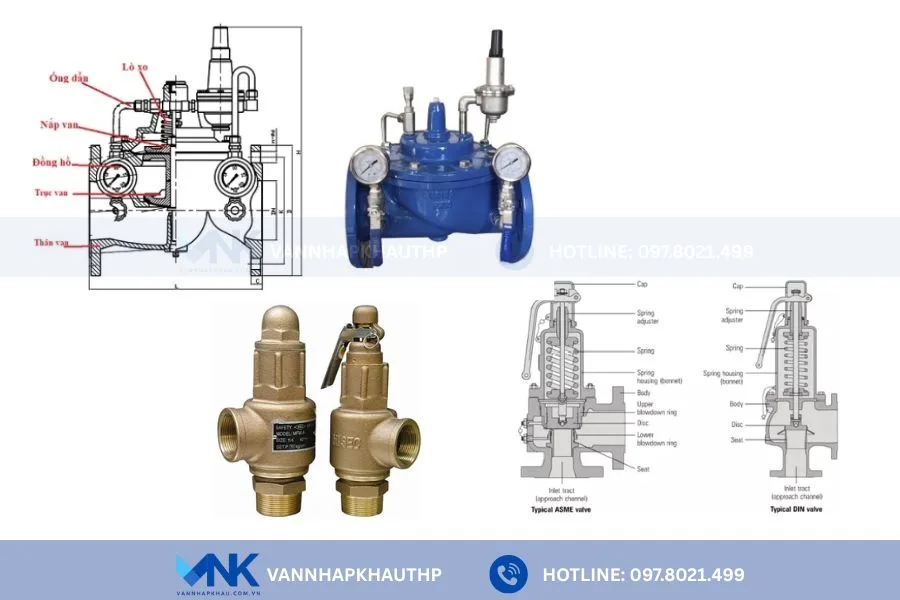

Mô tả cấu tạo chính van xả áp

Chúng ta sẽ khám phá chức năng của từng bộ phận trong cấu trúc của van xả áp suất, bao gồm thân van, đĩa van, lò xo, nắp van, vít điều chỉnh và tay giật.

Thân van xả áp: Thân van đóng vai trò quan trọng trong hệ thống van. Nó chứa các thành phần khác của van như đĩa van và lò xo. Thân van được liên kết với ống thông qua các kết nối ren hoặc kết nối mặt bích. Thân van thường được làm từ các vật liệu như gang, Inox, và đồng. Thân van có khả năng hoạt động tốt trong nhiều môi trường có nhiệt độ và áp lực biến đổi. Với sự đa dạng về vật liệu sản xuất hiện nay, thân van có thể hoạt động hiệu quả trong môi trường có nhiệt độ lên đến 250°C và áp suất từ PN10, PN16, PN25, đến PN40.

Đĩa van: Đĩa van, là thành phần quan trọng nhất trong van xả áp an toàn, có chức năng đóng mở dòng chất khi áp lực của nó thay đổi. Việc kết nối đĩa van với lò xo và trục van là cần thiết. Phần dưới của đĩa van luôn tiếp xúc với chất lưu. Vì vậy, khi chọn vật liệu cho đĩa van, thường sử dụng các loại vật liệu có khả năng chống ăn mòn và chịu nhiệt tốt như Inox 304, 316.

Bộ phận lò xo: Lò xo được đặt trong thân van và có nhiệm vụ chính là tạo ra lực nén để ép chặt đĩa van xuống. Lò xo được sản xuất từ các vật liệu cứng và có tính đàn hồi tốt. Nó luôn đảm bảo áp dụng đủ lực để nén đĩa van xuống. Lực của lò xo tác động ngược chiều với lực của chất lưu. Hai lực này luôn đối lập và tồn tại song song với nhau.

Nắp chụp van xả áp: Nắp chụp là thành phần nằm ở phía trên của van, có tác dụng bảo vệ các bộ phận bên trong van như trục van và lò xo khỏi áp suất xả. Hơn nữa, nắp chụp cũng đảm nhiệm vai trò giữ chặt cấu trúc của lò xo và trục van, đảm bảo chúng luôn thẳng đứng và không bị lệch khi hoạt động. Nắp chụp được gắn chặt bằng các ốc vít, có thể tháo ra để làm vệ sinh và kiểm tra các thành phần bên trong van.

Tay giật: Tay giật trong hệ thống van đóng vai trò giúp chúng ta có khả năng tự điều chỉnh áp lực bằng cách xả nhanh áp lực ra ngoài. Cấu trúc của tay giật tương tự như một đòn bẩy, khi ta kéo lên, nó sẽ đẩy đĩa van di chuyển lên. Có thể sử dụng van an toàn với nắp chụp hoặc van an toàn có tay giật, tùy thuộc vào nhà sản xuất và mục đích sử dụng. Tuy nhiên, cả hai loại van này đều có cấu tạo cơ bản giống nhau, chỉ khác nhau là có hay không có tay giật, mà không ảnh hưởng đáng kể đến hoạt động của van.

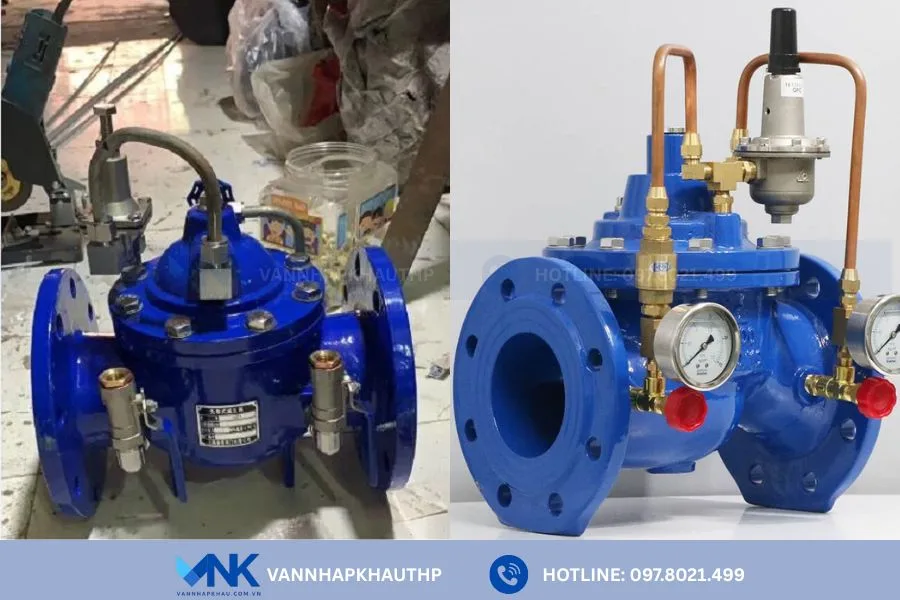

Van xả áp an toàn - Tuấn Hưng Phát
Van xả áp an toàn – Tuấn Hưng Phát

Một số lưu ý khi sử dụng van xả áp

Van xả áp lực là một loại van an toàn được sử dụng để bảo vệ hệ thống đường ống và thiết bị. Để đảm bảo hiệu quả hoạt động của van, chúng ta cần chú ý những điểm sau:

  • Hãy chọn một loại van phù hợp với tiêu chuẩn kỹ thuật của hệ thống, đảm bảo áp lực và nhiệt độ hoạt động phù hợp.
  • Trước khi sử dụng, hãy kiểm định van an toàn để đảm bảo hoạt động chính xác, bảo vệ an toàn cho hệ thống và người sử dụng.
  • Để xả áp lực từ cửa ra của van an toàn, có thể sử dụng đường ống thu về bể chứa hoặc ống dẫn. Hãy gắn thêm ống xả nước ngưng để tránh tích tụ nước gây rỉ sét cho van an toàn.
  • Khi lắp đặt van ở ngoài trời, hãy đảm bảo che chắn nắp chụp để van hoạt động tốt trong mọi điều kiện thời tiết.
  • Nên lắp đặt van theo hướng dẫn của tài liệu lắp đặt hoặc tham khảo ý kiến từ những kỹ sư có kinh nghiệm. Van an toàn không phải lắp đặt ở bất kỳ vị trí nào cũng được.
  • Khi lắp đặt van xả áp lực, hãy chú ý đến yếu tố an toàn cho người sử dụng, bảo vệ hệ thống và đảm bảo an toàn môi trường. Đầu ra xả áp lực phải được xử lý đúng cách.
  • Nên lắp đặt van ở vị trí thẳng đứng để đảm bảo đĩa van đóng mở đạt trạng thái tốt nhất.
  • Thực hiện kiểm tra và bảo dưỡng hệ thống và van định kỳ theo khuyến nghị sử dụng, tốt nhất là bảo trì van sau mỗi 3-6 tháng.
Van xả áp an toàn - Tuấn Hưng Phát
Van xả áp an toàn – Tuấn Hưng Phát

Thông tin mua van xả áp an toàn chính hãng, giá tốt

Hiện tại Tuấn Hưng Phát là tổng kho van công nghiệp và phụ kiện ngành nước lớn tại Việt Nam, chúng tôi chuyên cung cấp các sản phẩm van xả áp, van an toàn được nhập khẩu chính hãng từ các thương hiệu lớn trên thế giới với tiêu chí chính hãng, chất lượng, bền bỉ và giá tốt. Các sản phẩm được nhập khẩu trực tiếp không qua trung gian nên giá cả tốt nhất tại xưởng sản xuất. Bên cạnh đó công ty còn có đầy đủ CO, CQ cung cấp cho khách hàng. Đặc biệt các sản phẩm đều được bảo hành chính hãng từ 12 tháng nên khách hàng hoàn toàn yên tâm khi lựa chọn Tuấn Hưng Phát.

Mọi chi tiết tìm hiểu thêm về sản phẩm cũng như báo giá chi tiết về sản phẩm khách hàng vui lòng liên hệ trực tiếp đến Tuấn Hưng Phát để tiếp nhận thông tin.

Chất liệu

Gang, Inox, Thép

Thương hiệu

ARV, TungLung

Xuất xứ

Đài Loan, Malaysia, Thổ Nhĩ Kỳ
